Технолаб "Базовый уровень" образовательный робототехнический модуль

Обеспечивает решение образовательных задач участников образовательного процесса (обучающийся, педагог) с использованием информационно-коммуникационных технологий (ИКТ), в том числе моделирования, конструирования объектов и их программирования на компьютере. Модуль способствует развитию системы универсальных учебных действий в составе личностных, регулятивных, познавательных и коммуникативных действий и предназначается для проведения групповых и индивидуальных занятий в области робототехники и инженерной информатики.

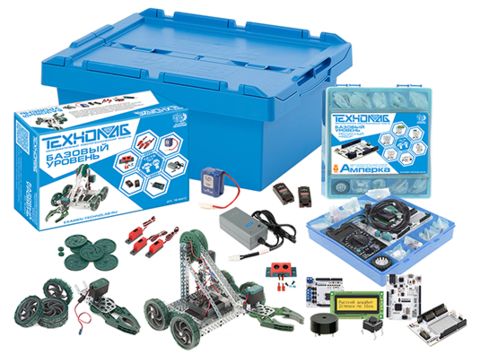

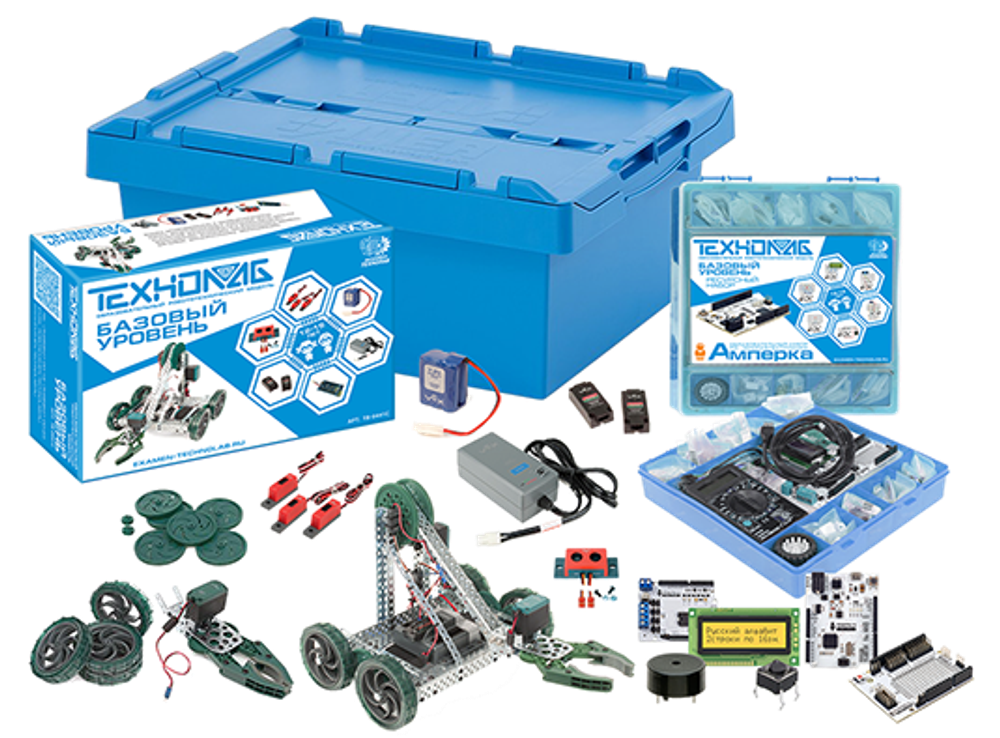

Состав модуля

• Базовые робототехнические наборы – 6шт.; для группового и индивидуального применения.
• Методические рекомендации для преподавателя  - 1шт; содержат теоретические аспекты по основам робототехники; рекомендации по сборке моделей.
• Методические рекомендации для ученика - 6шт.; содержат руководства по сборке 30 различных моделей.
• CD диск с лицензионным ПО (на русском) - 1шт.; для программирования управляющего контроллера.
• CD диск с инструкциями и рабочими материалами - 1шт.
• Комплект модулей Bluetooth для беспроводной передачи данных-1 шт. (комплект состоит из 2х устройств).
• Комплект модулей ZigBee для беспроводной передачи данных - 2шт. (комплект состоит из 3х устройств).
• Модуль USB для преобразования интерфейсов - 2шт. Для интерфейсов TTL, RS-232 и RS-485 в последовательный интерфейс.

Все содержимое образовательного робототехнического модуля помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.

Состав базового робототехнического набора

Набор состоит из пластиковых деталей и крепежных элементов, а так же специализированного инструмента для их сборки:

• 132 деталей, представляющих собой перфорированные пластины из высококачественного пластика;
• 84 элементов различных подвижных передач и шарниров;
• 39 деталей, представляющих собой конструктивные элементы и переходные фланцы между   различными компонентами набора;
• 60 деталей, представляющие собой компоненты для сборки гусеничных траков; 8 зубчатых колес; 4 резиновых колес; ременную передачу и трос;
• 327 крепежных элементов, представляющих собой пластиковые втулки и заклепки. Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения шарниров и различных передач.

Набор содержит следующие основные элементы:

• Привод на базе двигателя постоянного тока и понижающего редуктора в количестве 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора.
• Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора.
• Пульт дистанционного управления – 1шт. Пульт представляет собой ИК-джойстик с  программируемыми кнопками в кол-ве 10 шт, а так же кнопкой включения/выключения и переключения режимов. Питание пульта осуществляется от источников питания типа АА. Конструкция пульта предусматривает возможность замены ИК-модуля передачи данных на модуль типа ZigBee или Bluetooth.
• ИК – приемник - 1шт. Для приема сигнала от внешних устройств управления.
• ИК – дальномер - 2шт. ИК-сенсор обладает аналоговым выходом для выдачи результатов измерений.
• Тактильный датчик - 2шт. Устройство обладает, аналоговым выходом для выдачи результатов измерений.
• Светодиодный модуль - 1шт. Устройство представляет собой 2 светодиода установленных в общем корпусе, обладающее интерфейсом для независимого управления каждым светодиодом в отдельности. В комплект  входит отдельный дополнительный светодиод.
• Модуль  USB – 1шт. Для программирования управляющего контроллера.
• Отсек для установки источника питания типа АА – 2шт.
• Управляющий контроллер – 1шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора.  Контроллер представляет собой единый модуль управления, включающий в себя следующие элементы: 3х ИК-дальномеров, встроенный микрофон для распознавания окружающих звуков, а так же динамик. Управляющий контроллер обладает портом для подключения двигателей –2шт, портом для подключения датчиков и внешних устройств – 2шт, коммуникационным портом для беспроводного управления и программирования – 1шт. На корпусе управляющего контроллера расположен разъем для подключения внешнего питания, а так же кнопка включения/ выключения питания контроллера.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки  конструктивно и электрически совместимы друг с другом.

Преимущества модуля

• Возможность проведения не менее 30 лабораторных работ по разработке   робототехнических систем.
• Наличие 9 внешних устройств, подключаемых к программируемому контроллеру.
• Методические рекомендации содержат описание теоретических основ функцио-   нирования различных приводов, датчиков, элементов простейших механизмов и передач.
• Возможность дистанционного управления роботами с ПК посредством радиоканала ZigBee.
• Возможность дистанционного управления роботами с помощью программной среды LabView и ПК.
• Роботы могут применяться в соревнованиях –  «сумо», бои роботов, гонки вдоль линии и др.
