Образовательный робототехнический модуль Технолаб АЭРО ТА-0841

Модуль конструируется из сменных унифицированных блоков-модулей в зависимости от видов задач: получение базовых понятий об устройстве управляемого летающего модуля, обучение полётам, программирование бортовой электроники Arduino. Использование отдельных быстросъёмных блоков позволяет конструировать различные конфигурации аппарата. Сменные дополнительные модули позволяют модифицировать базовый модуль под множество видов учебных и прикладных задач: полёты по точкам GPS, заборы проб воздуха, измерение высоты аппарата над землёй, измерение давления в точке полёта аппарата, показания бортового вольтметра.

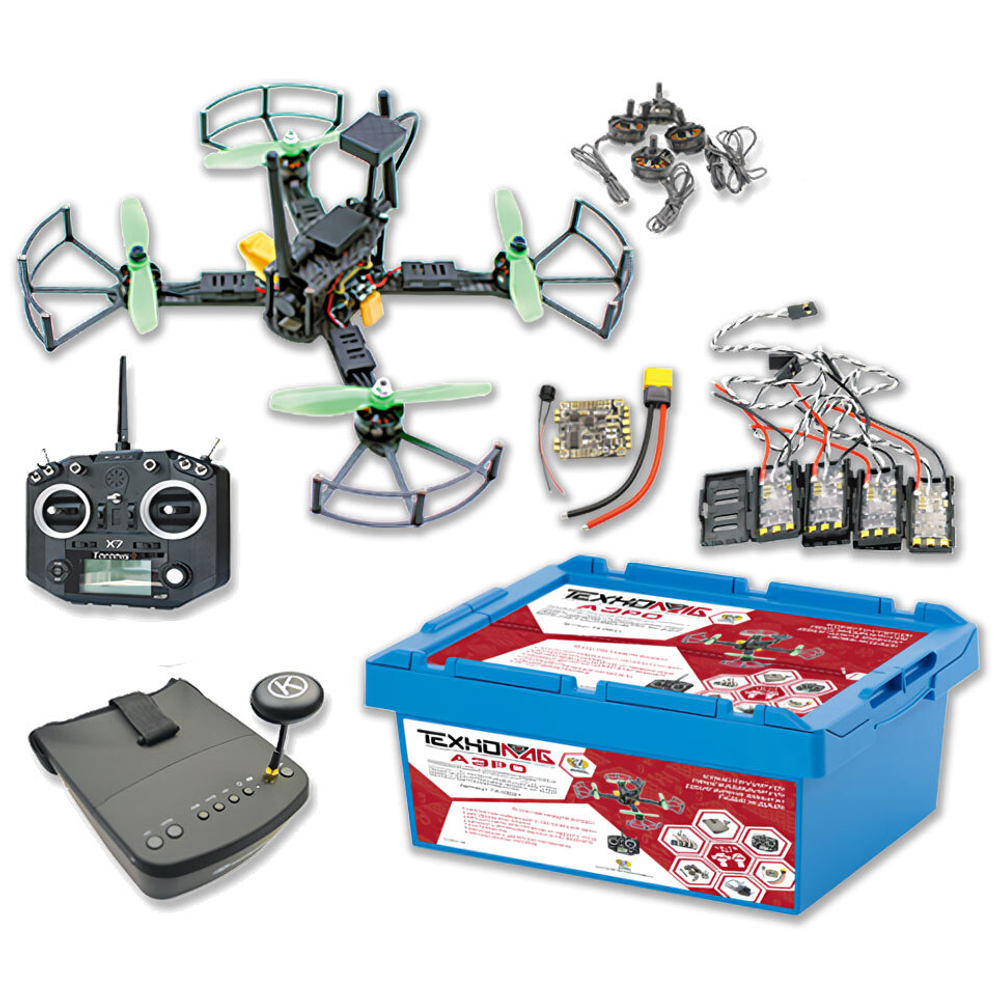

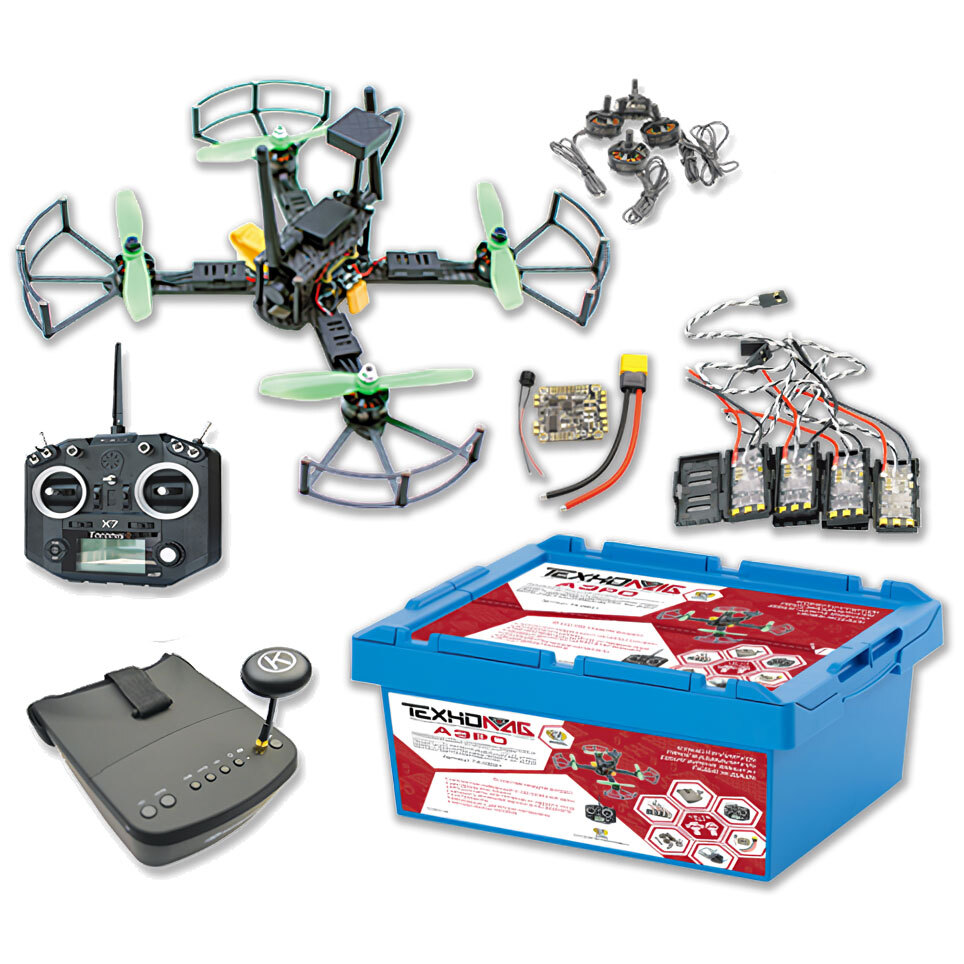

Состав модуля

Образовательный робототехнический модуль «АЭРО» содержит в своём составе:

• Базовый робототехнический набор – 4 шт.;

Используется для изучения основ конструирования летательного аппарата, обучения пилотированию.

• Расширенный робототехнический набор – 1 шт.;

Используется для обучения программированию полётного контроллера, полёта по GPS, получения потокового видео с аппарата, получения и снятия показаний с датчиков и измеряющих устройств аппарата.

• Учебно-методические материалы - 5 шт.;

содержат руководство по обучению пилотированию летательных аппаратов, информацию об устройстве летательных аппаратов и принципах функционирования их бортовых систем, материалы о применении летательных аппаратов в различных рабочих режимах, руководство по настройке и программированию, а также инструкцию по эксплуатации.

Программное обеспечение на языке С++, позволяющее программировать контроллер, модифицировать существующие и создавать новые программы.

Программный пакет позволяет изучать прикладное программирование установленной макетной платы для реализации поставленных учебных задач.

В состав базового робототехнического набора входят:

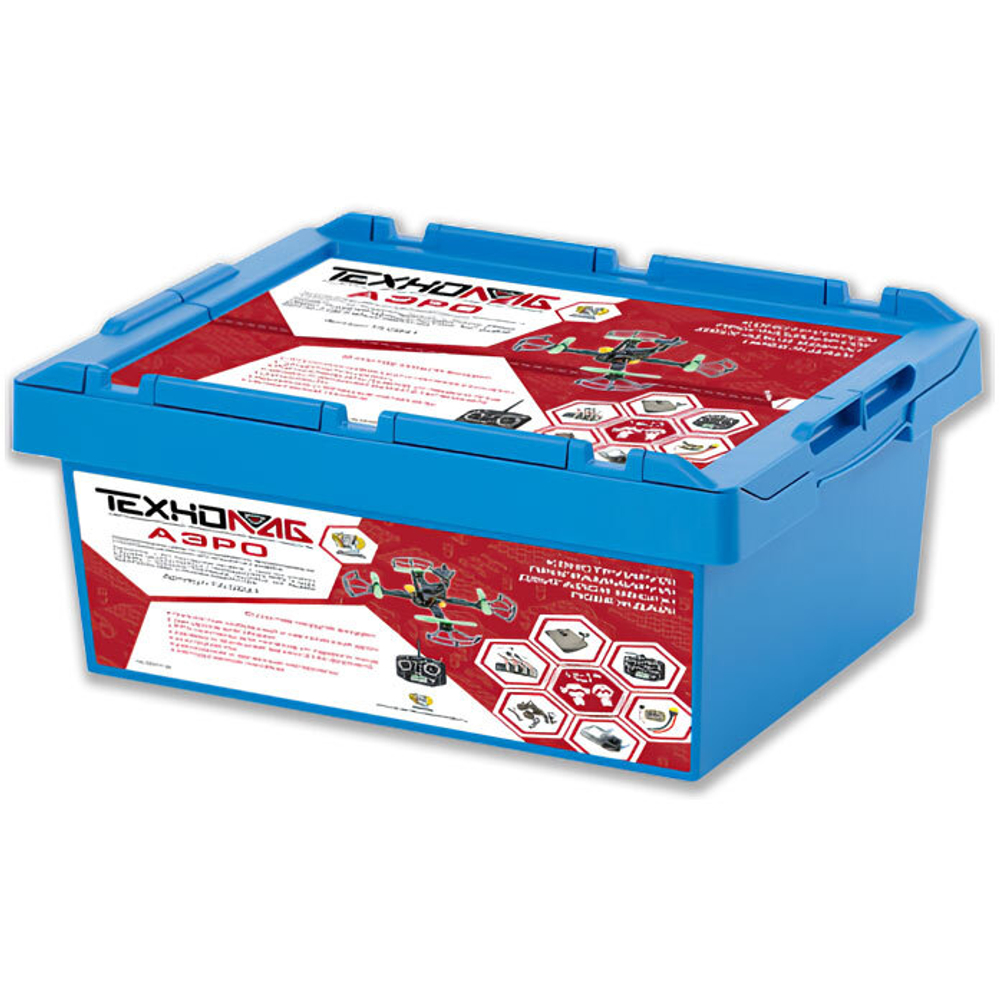

Беспаечные модули печатных плат, бесколлекторные двигатели, блок микропроцессорного управления, воздушные винты, модуль защиты от механических повреждений воздушных винтов, радиопульт 2.4 ГГц, аккумуляторная батарея для воздушного робота, пластиковый бокс для хранения модуля «АЭРО».

Структурные детали:

• Плата винтомоторной группы - 1 шт.
• Плата полётного контроллера - 1 шт.
• Плата посадочного шасси - 1 шт.
• Элемент защиты воздушного винта - 4 шт.

Моторы, сенсоры и управляющие элементы:

• Программируемый контроллер с регулятором оборотов и радио модулем 2,4 ГГц - 1 шт.
• Пульт дистанционного управления ORANGERX T-SIX - 1 шт.
• Бесколлекторный двигатель с воздушным винтом 5” х 3” - 4 шт.
• Макетная плата с микроконтроллером - 1 шт.
• Батарея - 1 шт.

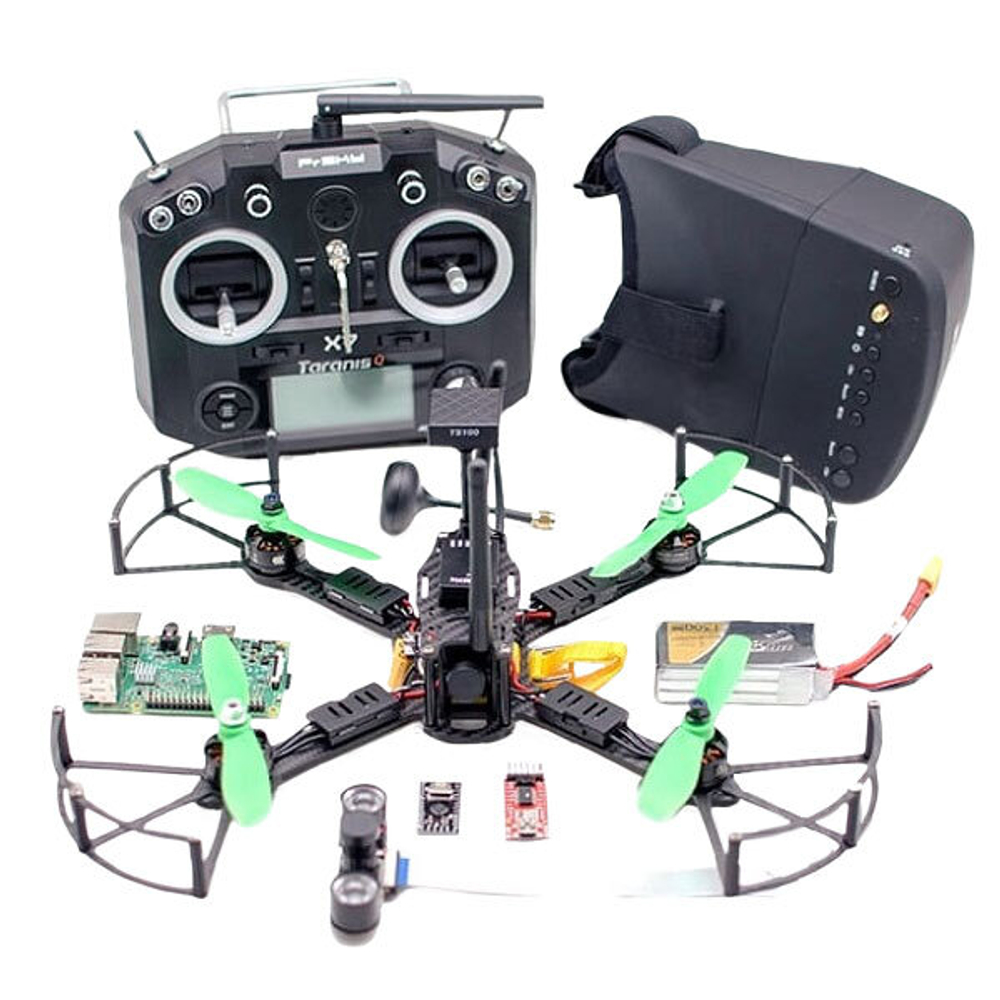

Состав расширенного робототехнического набора

Необходимый набор для участия в соревнованиях. Используя более гибкий и производительный полётный контроллер в сочетании с модулем GPS становится возможным создание сложных программ управления автономным полётом.

Набор содержит опции для автономной работы устройства.

Комплектация расширенного набора:

• Плата винтомоторной группы - 1 шт.
• Плата программируемого полётного контроллера - 1 шт.
• Плата посадочного шасси - 1 шт.
• Элемент защиты воздушного винта - 4 шт.
• Пульт дистанционного управления ORANGERX T-SIX - 1 шт.
• Бесколлекторный двигатель с воздушным винтом 5” х 3” - 4 шт.
• Макетная плата с микроконтроллером - 1 шт.
• Батарея - 1 шт.
• Модуль GPS-навигации - 1 шт.
• Зарядное устройство

Преимущества робототехнического модуля

• Возможность проектирования технически сложных систем воздушной робототехники, обладающих функционалом для решения прикладных задач: контроль и наблюдение, сбор информации и т.п.;
• Разнообразная спецификация комплектующих в объеме одного набора – многообразие конструктивных элементов, и сменных модульных блоков;
• Комплектация набора включает всё необходимое для участия в различных соревнованиях;
• Методические указания, описывающие теоретические аспекты функционирования и применения устройств, входящих в состав робототехнического набора.
