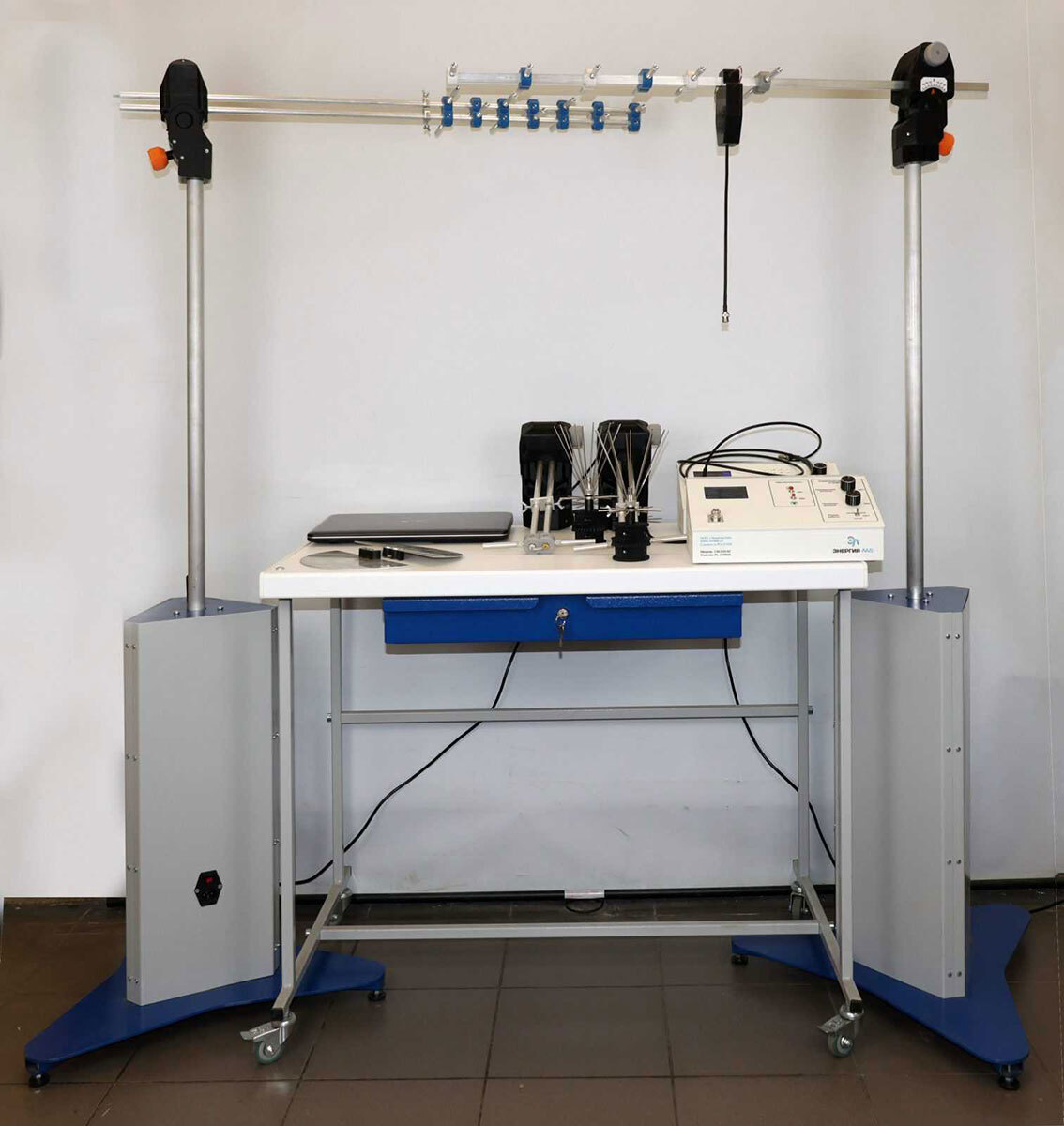

Лабораторная установка "Исследование характеристик направленности и диапазонных свойств симметричного вибратора и телевизионных антенн дециметрового диапазона"

Исследуемые антенны: симметричный вибратор, антенна «Волновой канал» (директорная антенна), логопериодическая антенна, дискоконусная антенна, антенна «Ground plane».

Для оценки влияния на диаграмму направленности антенны «Волновой канал» предусмотрена возможность:
оперативного изменения числа директоров, составляющих антенну;
оперативной замены активного вибратора (симметричный полуволновый, петлевой вибратор);
оперативного изменения расстояния между элементами антенны.

Для оценки влияния на диаграмму направленности логопериодической антенны предусмотрена возможность:
оперативного изменения длины плеч симметричных вибраторов, составляющих антенну;
оперативного изменения расстояния между элементами антенны.

Передающая и приемные антенны установлены на поворотных устройствах, с возможностью электронного управления. Управление обоими поворотными устройствами осуществляется от одного персонального компьютера.

Поворотные устройства обеспечивают вращение антенн вокруг вертикальной оси.

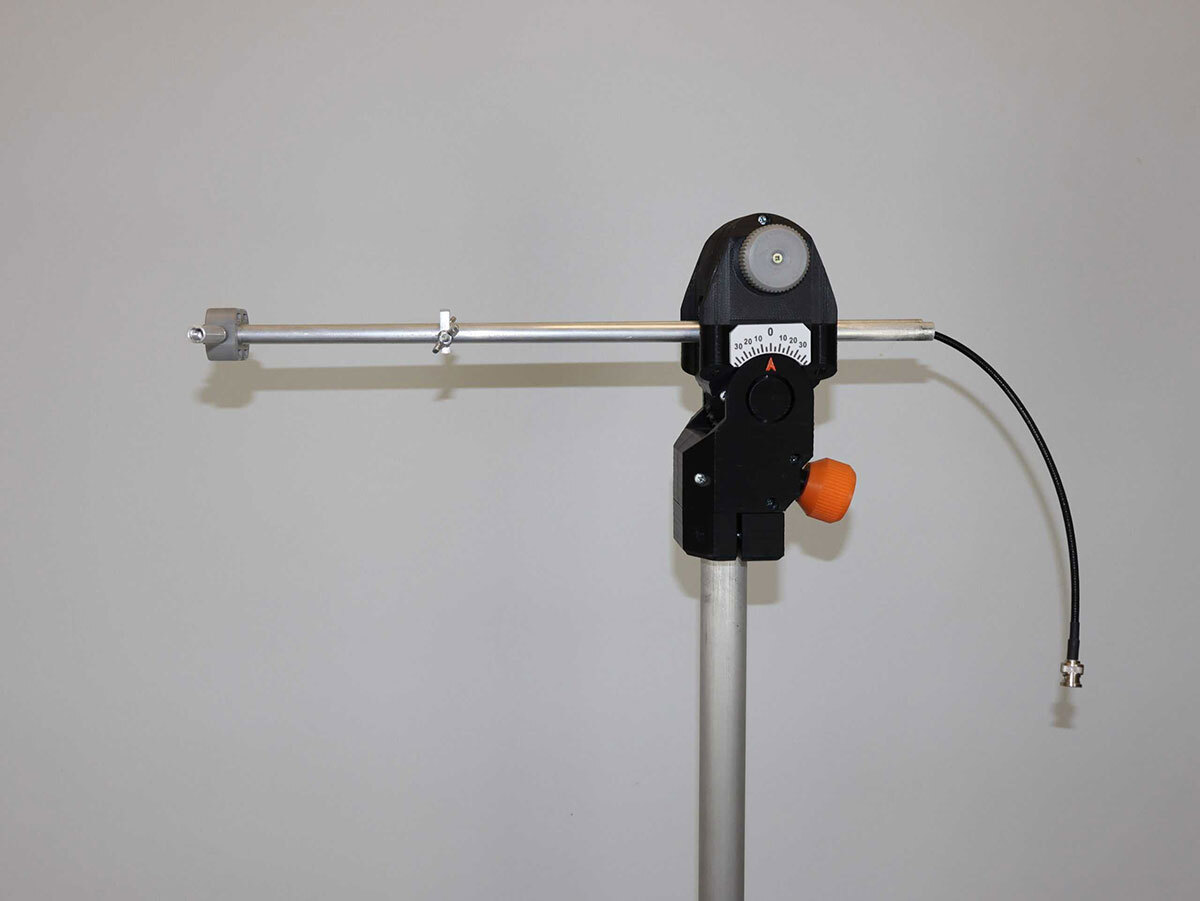

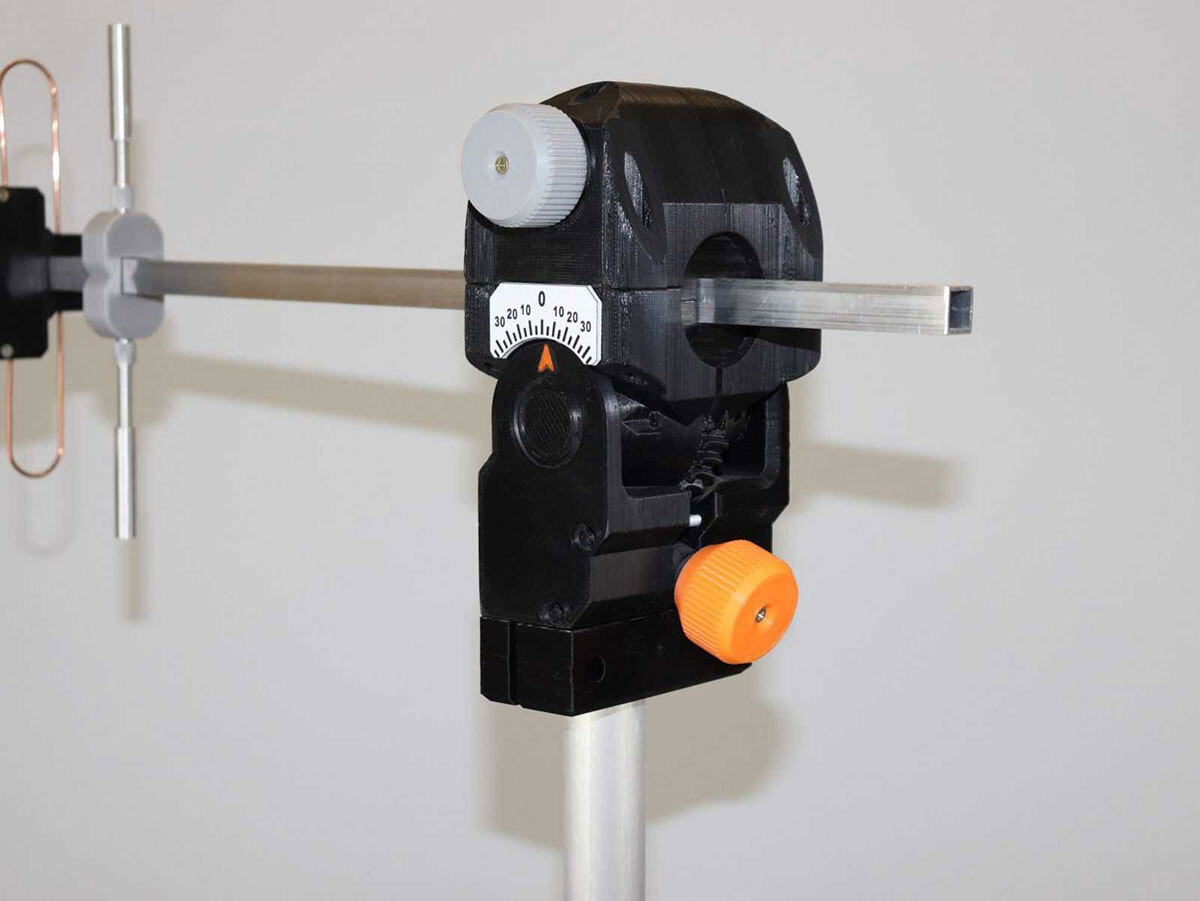

Антенны крепятся на поворотных устройствах с помощью диэлектрических штанг высотой 0.4 м. Фиксация антенн на штангах осуществляется с помощью штатива, в котором предусмотрена возможность их вращения вокруг продольной оси на угол 1000 для обеспечения исследований характеристик направленности в двух взаимноортогональных плоскостях и исследования поляризационных характеристик антенн.

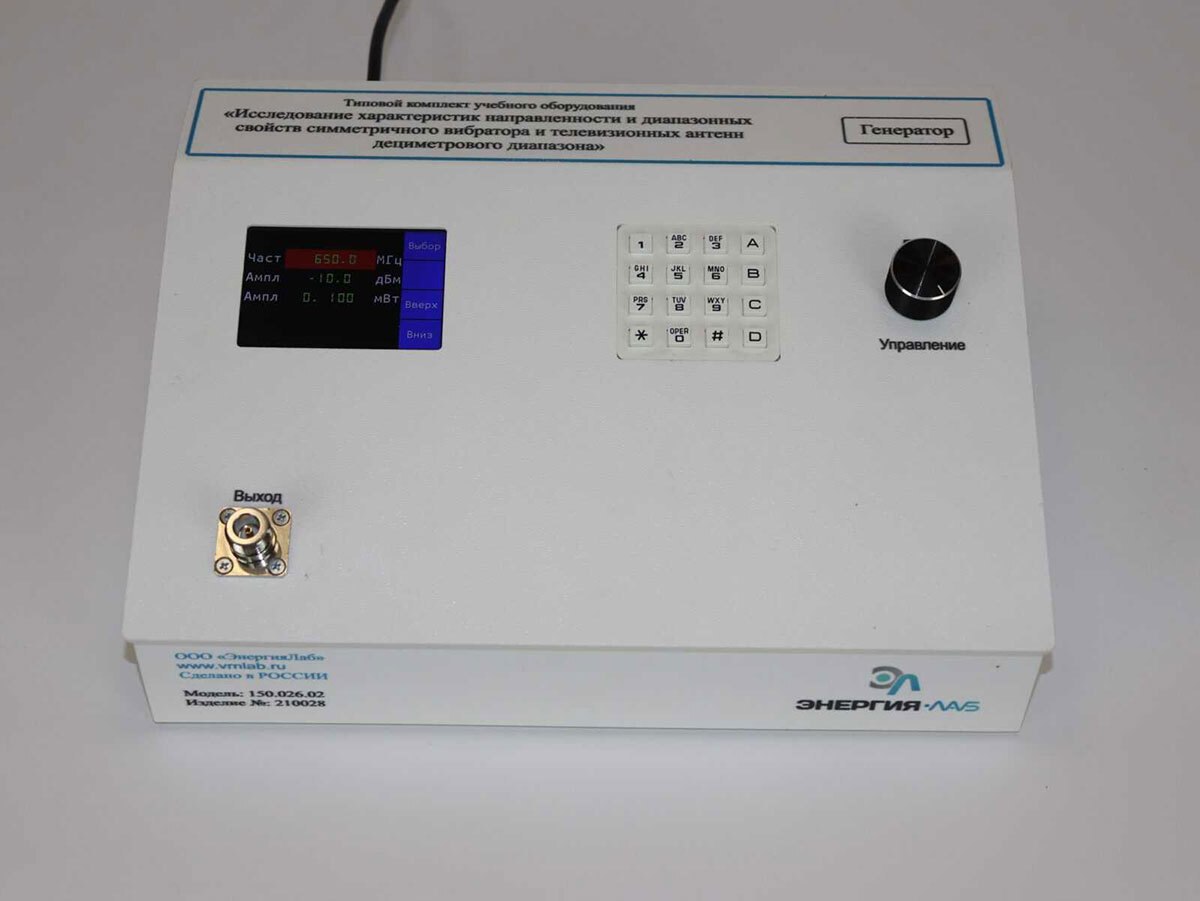

Генератор обеспечивает питание передающей антенны в диапазоне частот от 500 МГц до 900 МГц. В наличии графический ЖК дисплей для цифровой индикации текущего значения частоты и амплитуды, а также формы сигнала. Регулируемый аттенюатор, диапазон регулирования 30 дБ.
Генератор обеспечивает возможность импульсной модуляции выходного сигнала внешним источником.

В работе предусмотрена возможность перемещения плоского контррефлектора, что позволяет снять диаграммы направленности в зависимости от его положения. В работе предусмотрена возможность снятия короткозамыкателя симметрирующего устройства, что дает возможность оценить влияние симметрирования питания на характеристики направленности.

В состав комплекса входит универсальный цифровой SDR (Software-defined radio) приемный блок, позволяющий осуществлять мониторинг радиосигналов в широком диапазоне частот.

Программно-управляемый приемник (SDR) выполнен в виде внешнего модуля с подключением к компьютеру посредством разъема USB. К коаксиальному разъему SDR приемника подключается разъем кабеля антенны. Управление всеми параметрами приемника осуществляется с помощью управляющей программы.

SDR приёмник обладает следующими характеристиками:

• Диапазон частот: 0,1 – 2000 МГц
• Модуляция: АМ, FM, NFM, LSB, USB, CW (ADS-B, D-STAR, AIS и другие виды...)
• Полоса обзора: меняется от 250кГц до 3МГц (диапазонное значение)

Установка позволяет:

• исследовать диаграммы направленности симметричного вибратора, логопериодической антенны, антенны «Волновой канал» в двух плоскостях;
• исследовать диаграммы направленности дискоконусной антенны и антенна «Ground plane» при их расположении под 90 градусов к оси стойки;
• исследовать диаграммы направленности симметричного вибратора, логопериодической антенны, антенны «Волновой канал», дискоконусной антенны;
• исследовать влияние контррефлектора (отражателя) на характеристики направленности;
• исследовать влияние симметрирующего устройства на характеристики направленности;
• оценить влияние частоты на диаграммы направленности указанных типов антенн;
• исследовать влияние элементов антенны «Волновой канал» (количества и расположения) на форму её диаграммы направленности.

Комплект поставки

• Штатив лабораторный с поворотным устройством - 2 штуки

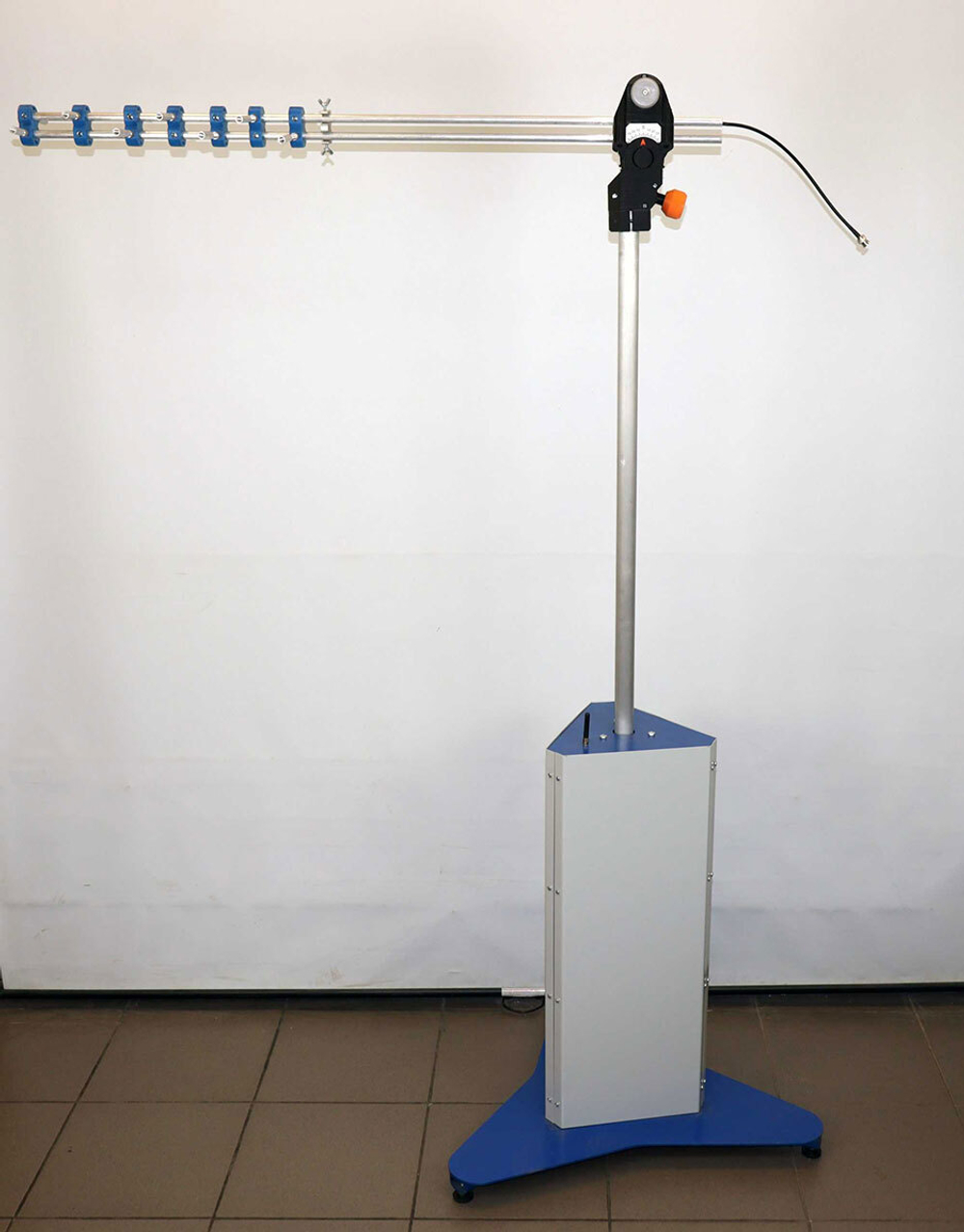

• ЛПА

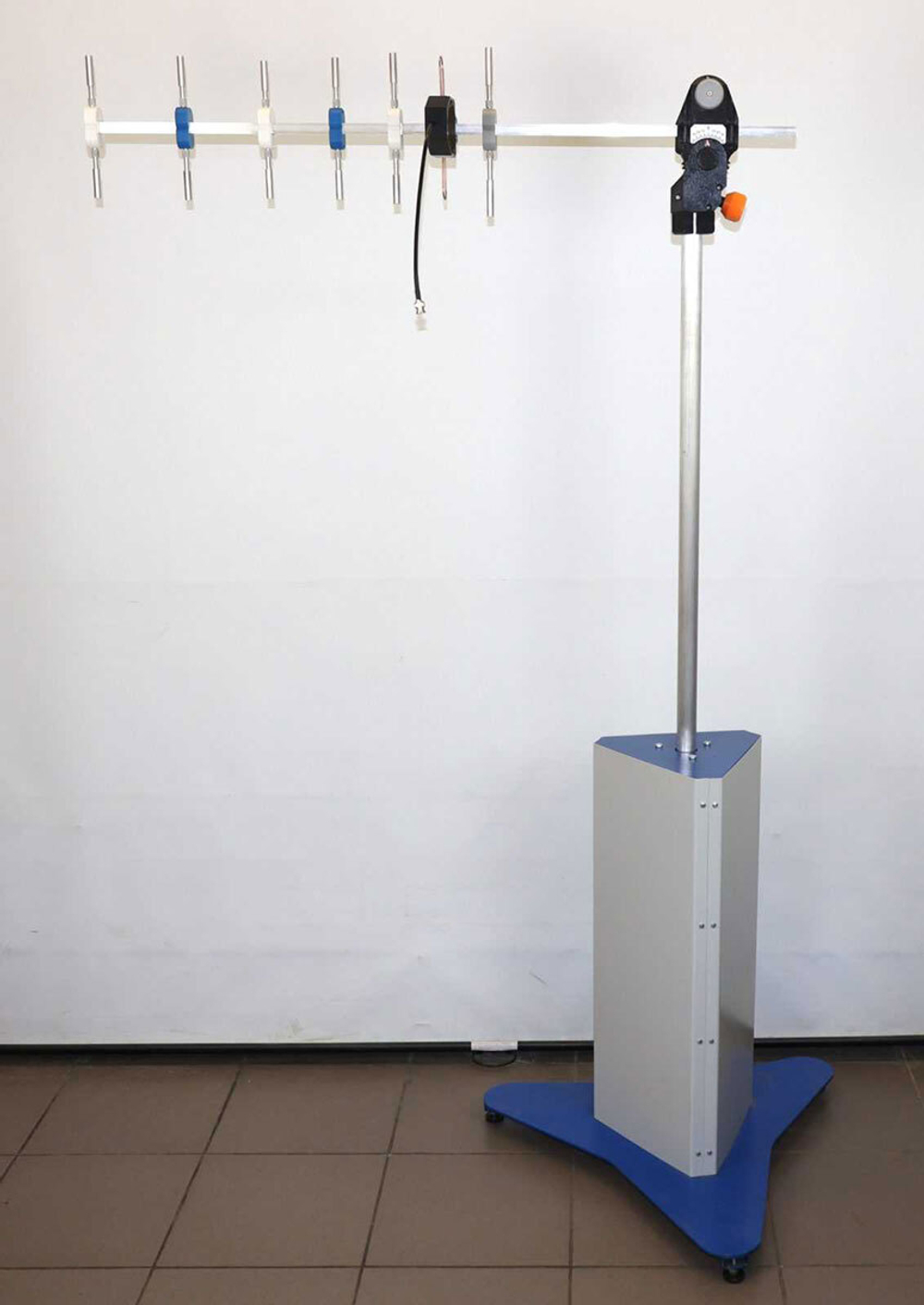

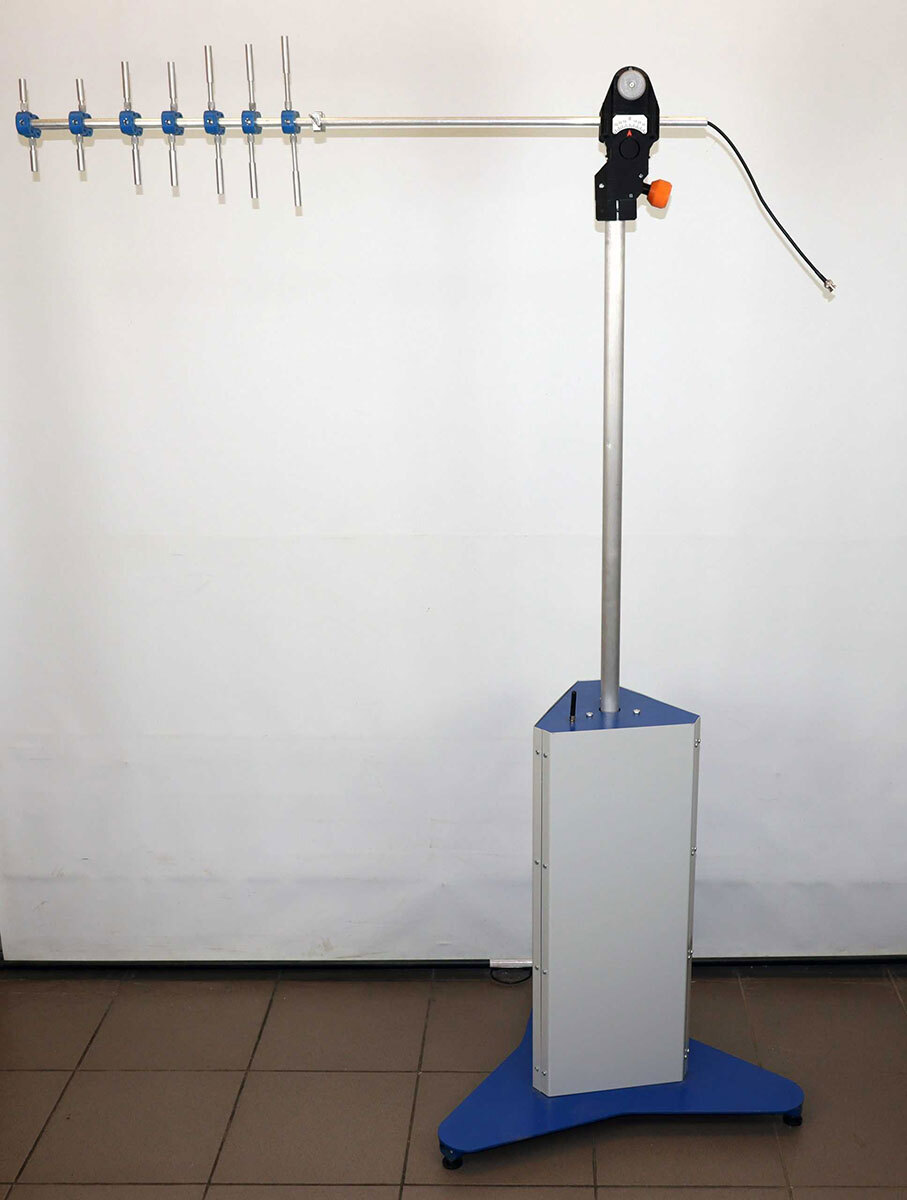

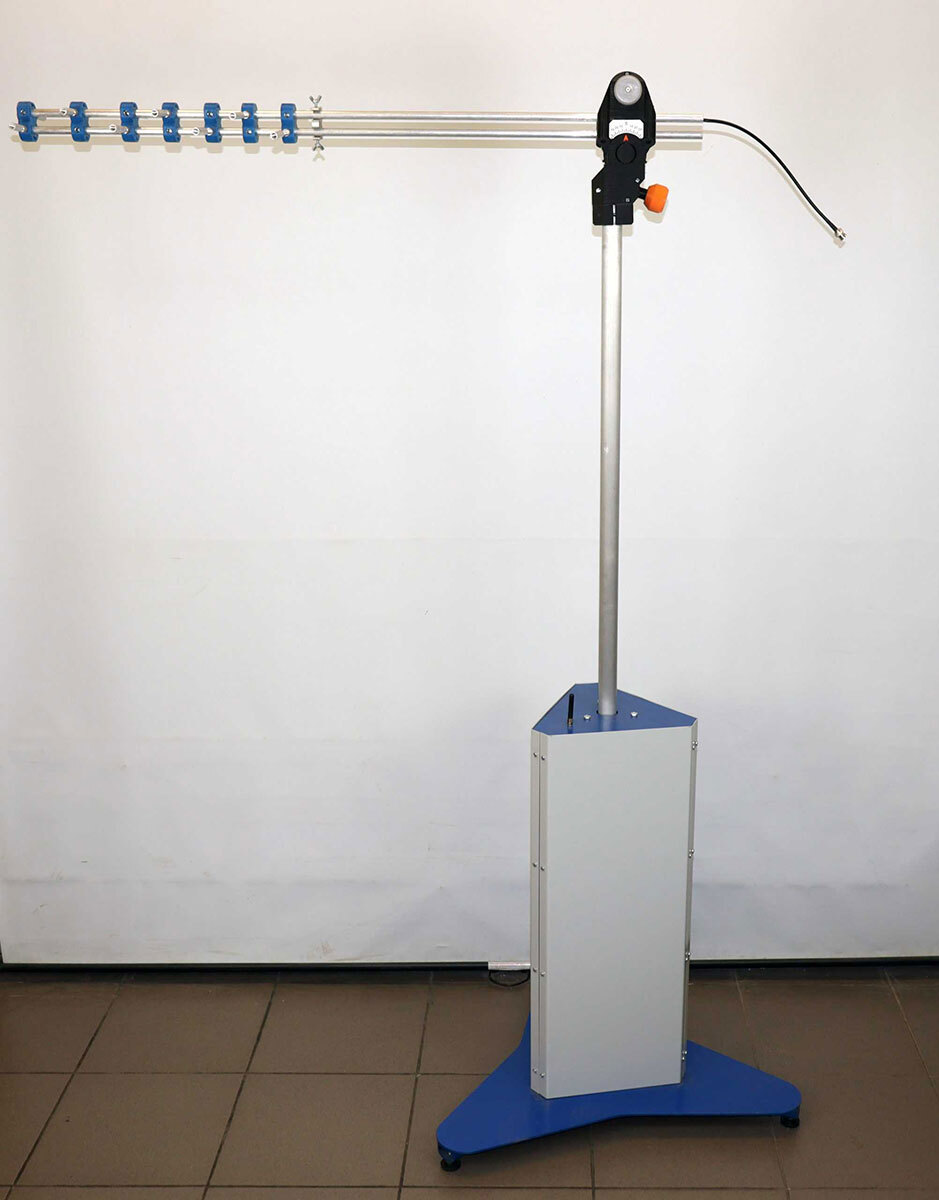

• Антенна «Волновой канал»

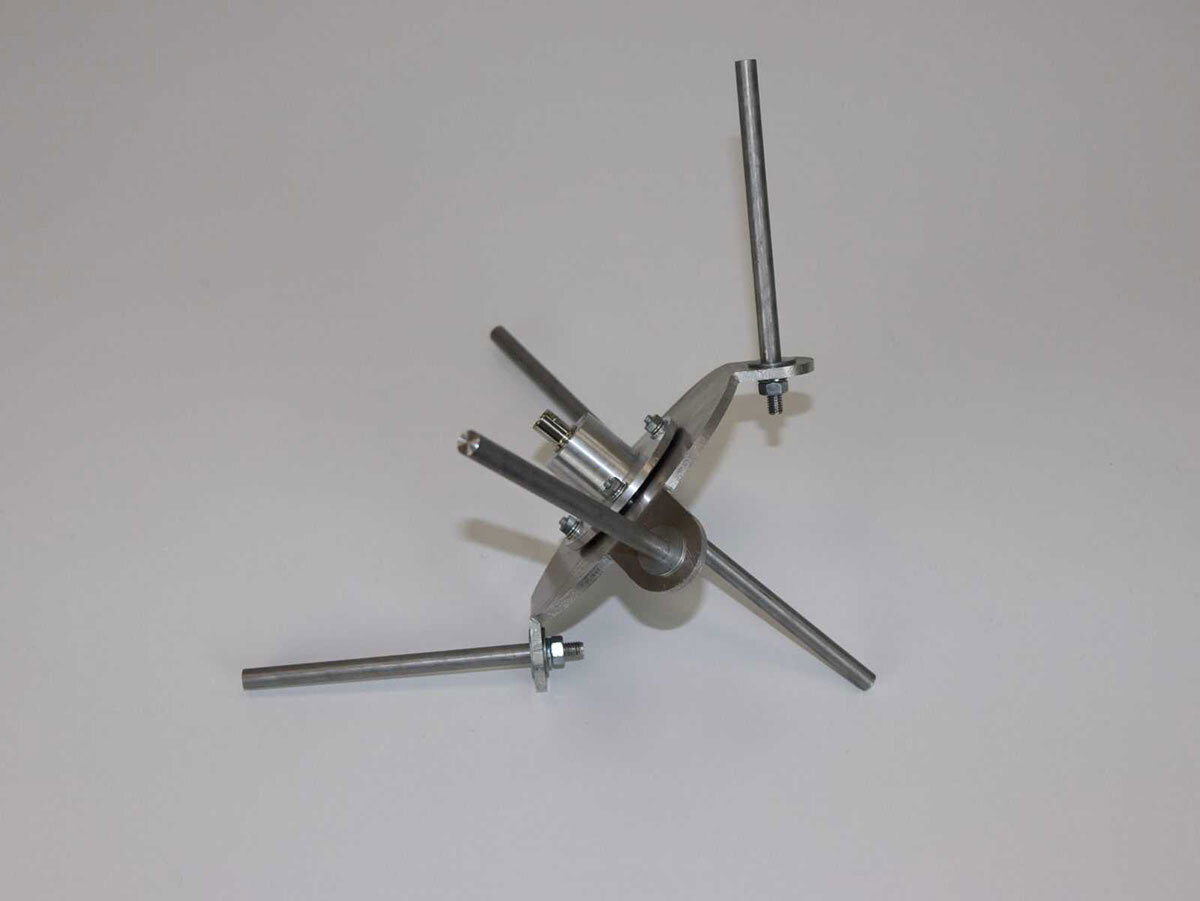

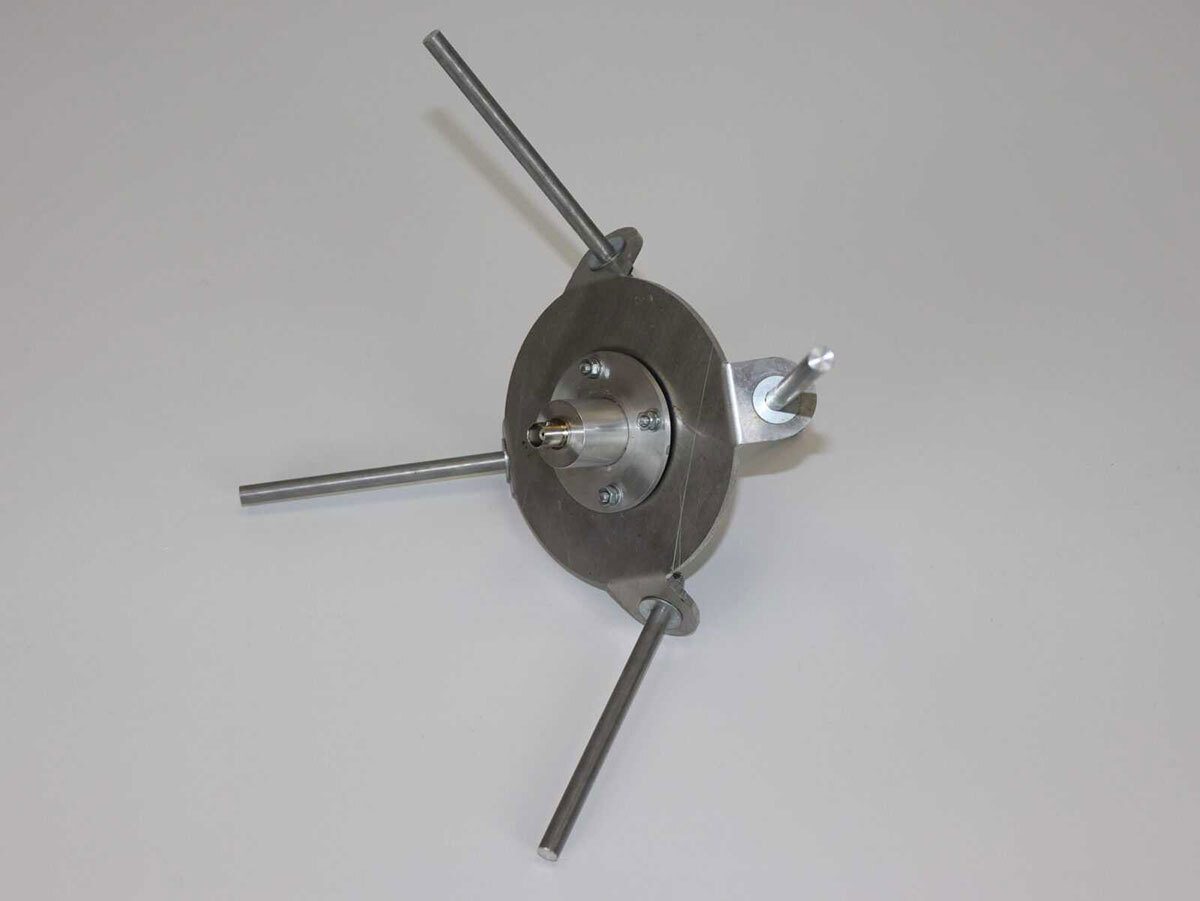

• Антенна «Ground plane»

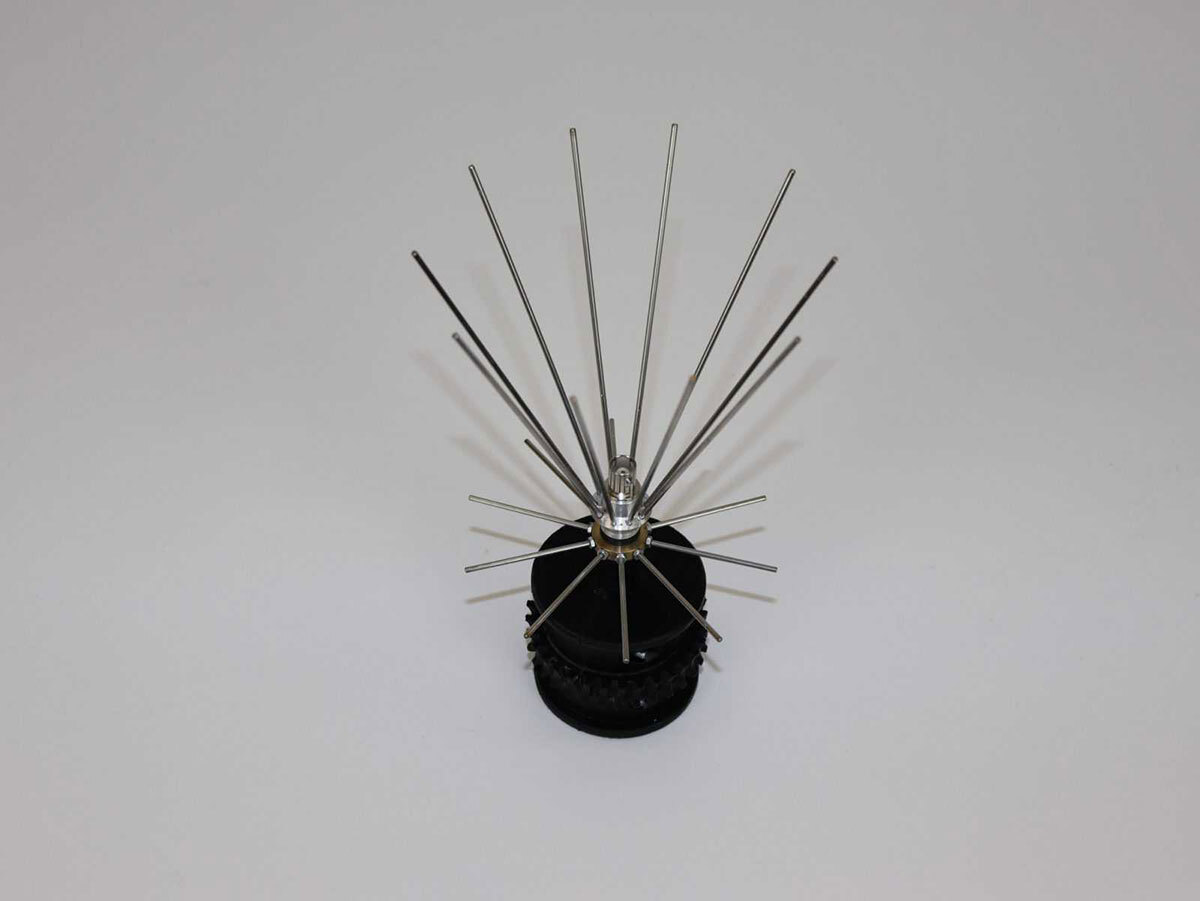

• Дискоконусная антенна

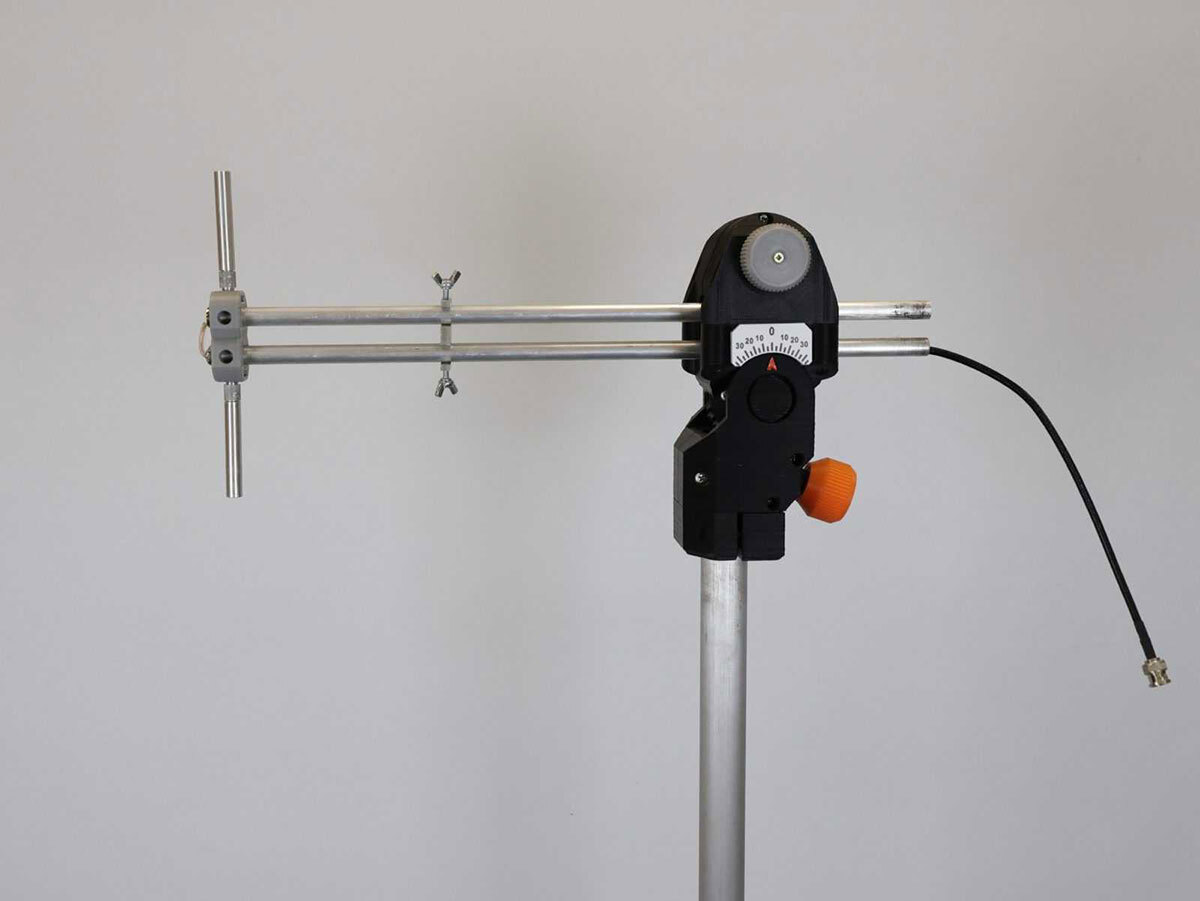

• Симметричный вибратор

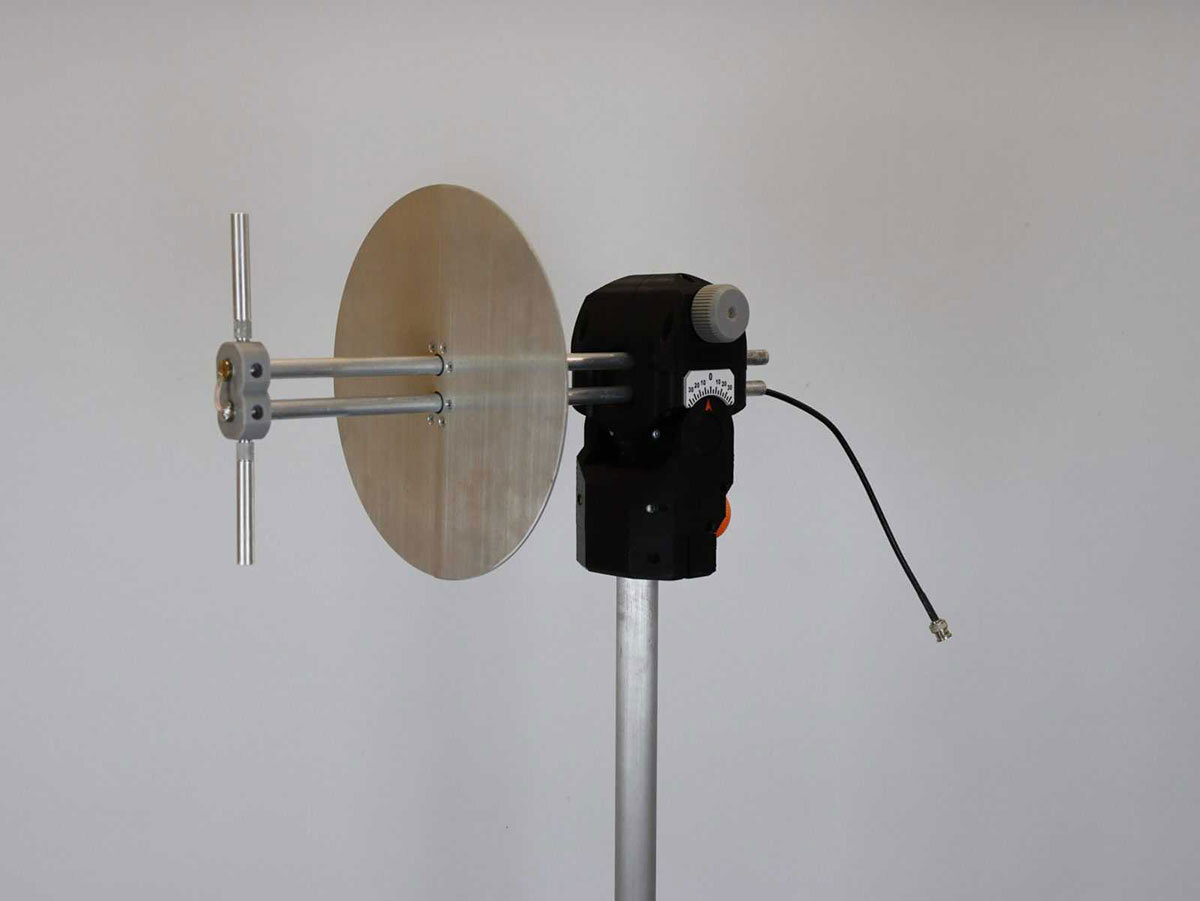

• Симметричный вибратор с плоским контррефлектором
• Коаксиальные кабели - 1 комплект
• Генератор (отдельным блоком)

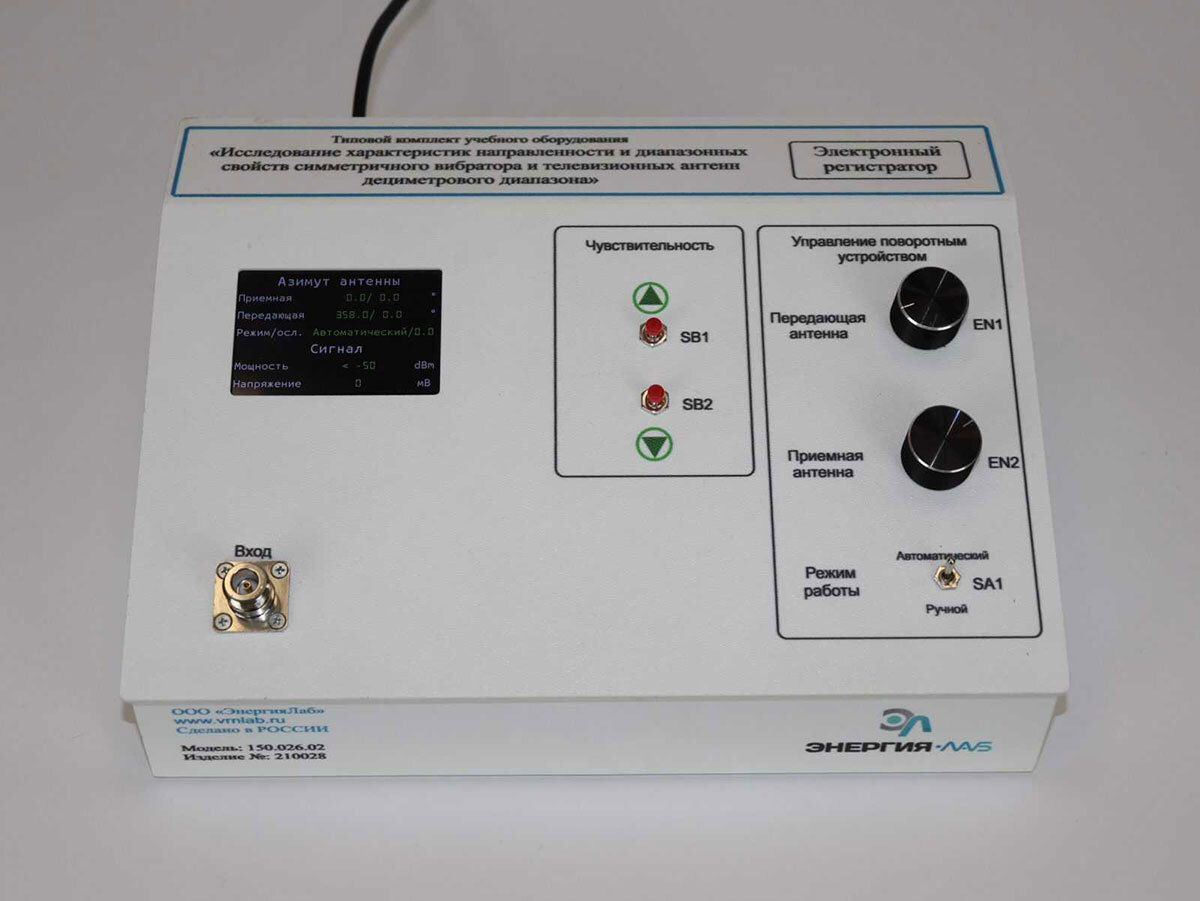

• Электронный регистратор

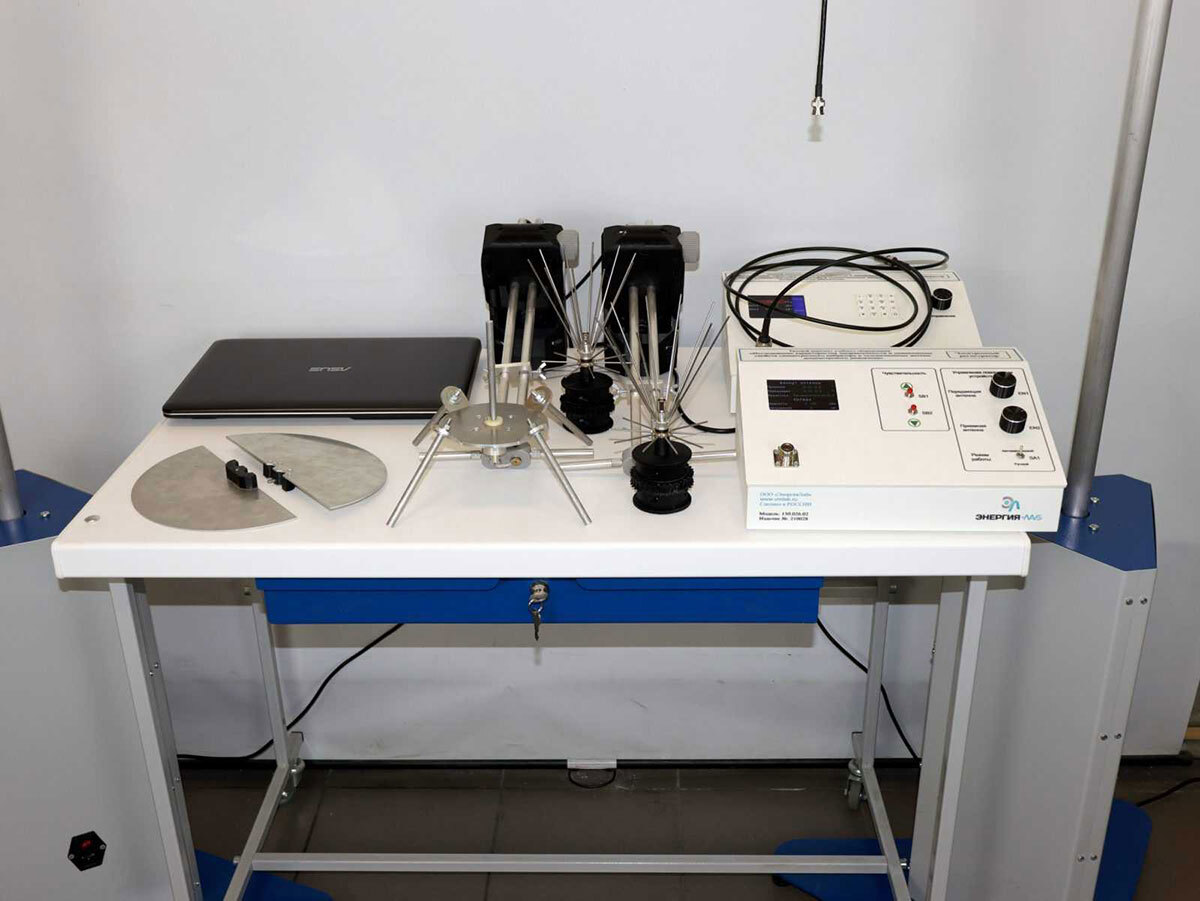

• Стол лабораторный с полкой для ноутбука
• Рабочая станция (ноутбук)
• Цифровой SDR (Software-defined radio) приемник
• Программное обеспечение для управления поворотным устройством с реализацией функций:
  • возможность управления двумя поворотными устройствами одновременно без дополнительной коммутации;
  • возможность управления поворотным устройством в горизонтальной плоскости (угол поворота 360 градусов);
  • точность установки угла поворота ±10 (погрешность измерения);
  • автоматизация обработки результатов, полученных в процессе измерений;
  • построение диаграмм направленности антенн по результатам измерений, наложение их друг на друга;
  • сохранение результатов измерений в общепринятых форматах;
  • возможность распечатки результатов измерений;
  • возможность представления результатов измерений с помощью мультимедийного проектора;
  • возможность изменения таблиц и графиков с указанием типа антенны, сектора и шага сканирования;
  • отображение графиков в удобной цветовой гамме относительно фона при просмотре на ПК, при распечатке и при выводе на экран через проектор;
  • возможность построения ПХ, наложение их друг на друга.
• Руководство по эксплуатации (инструкция по монтажу, подключению и настройке)
• Методические рекомендации по проведению лабораторных работ.
• Программное обеспечение
• Крепление-фиксатор совместимое с комплектом антенн - 5 штук
