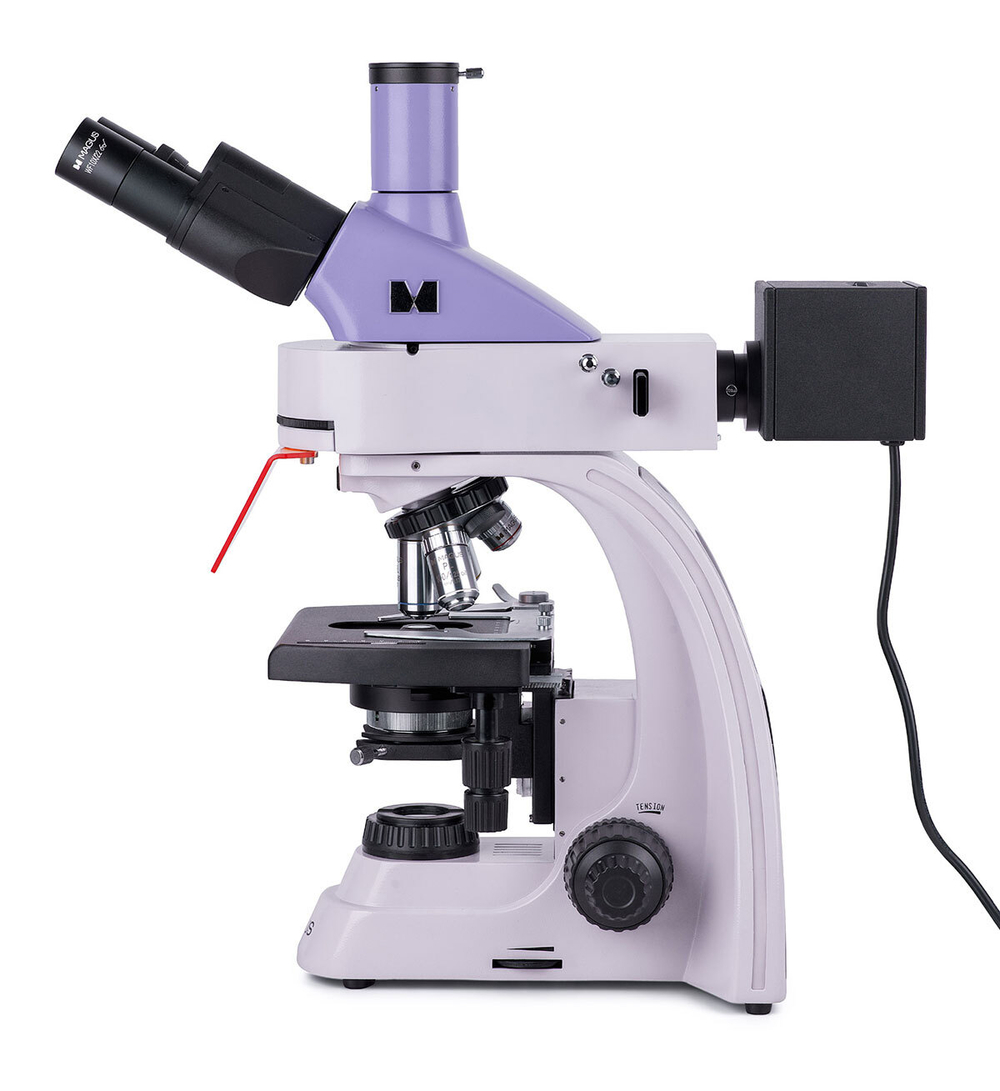

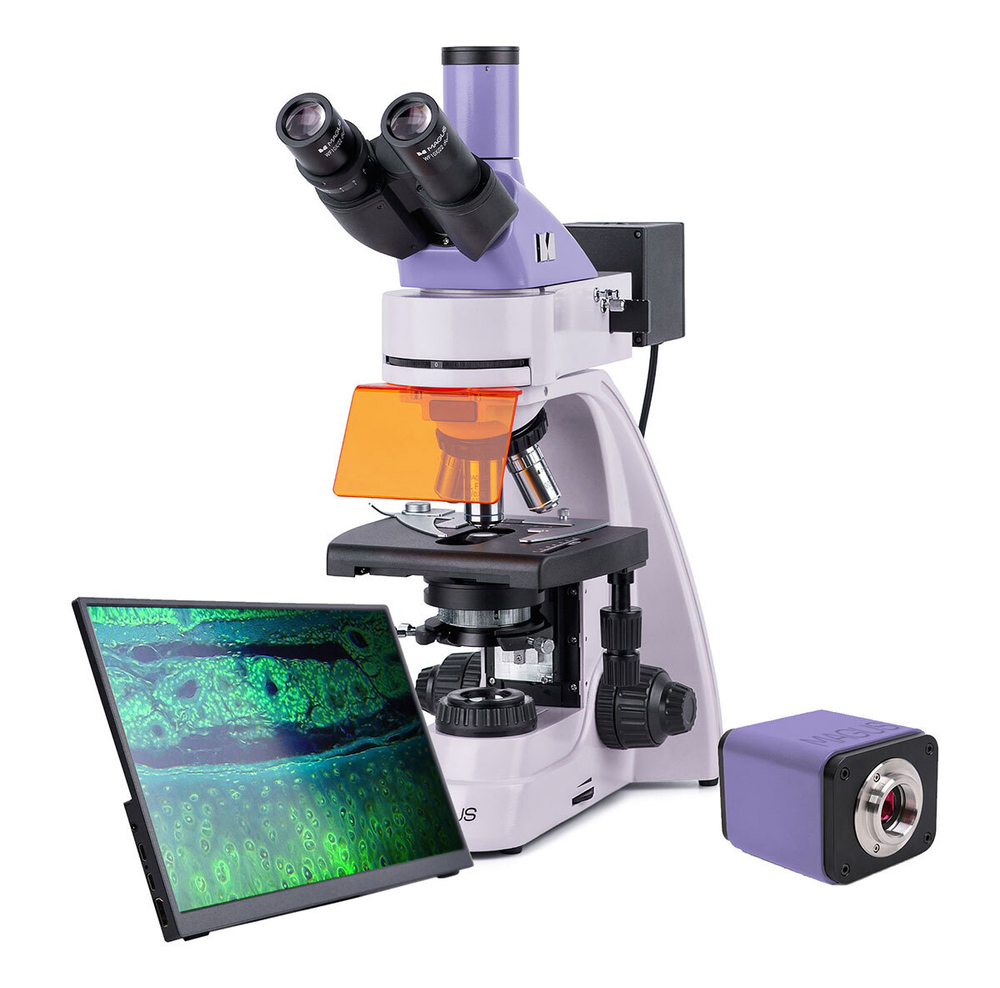

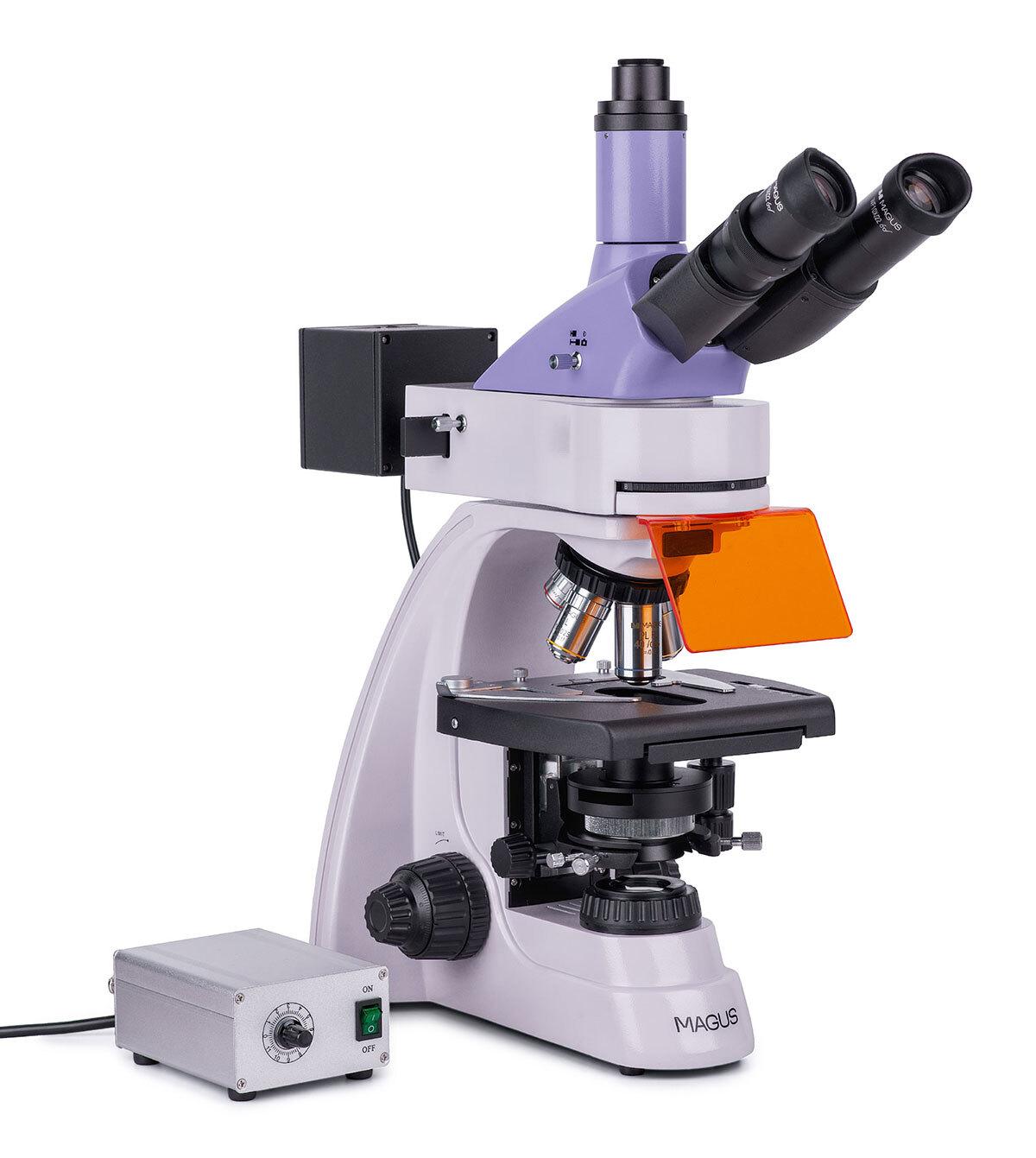

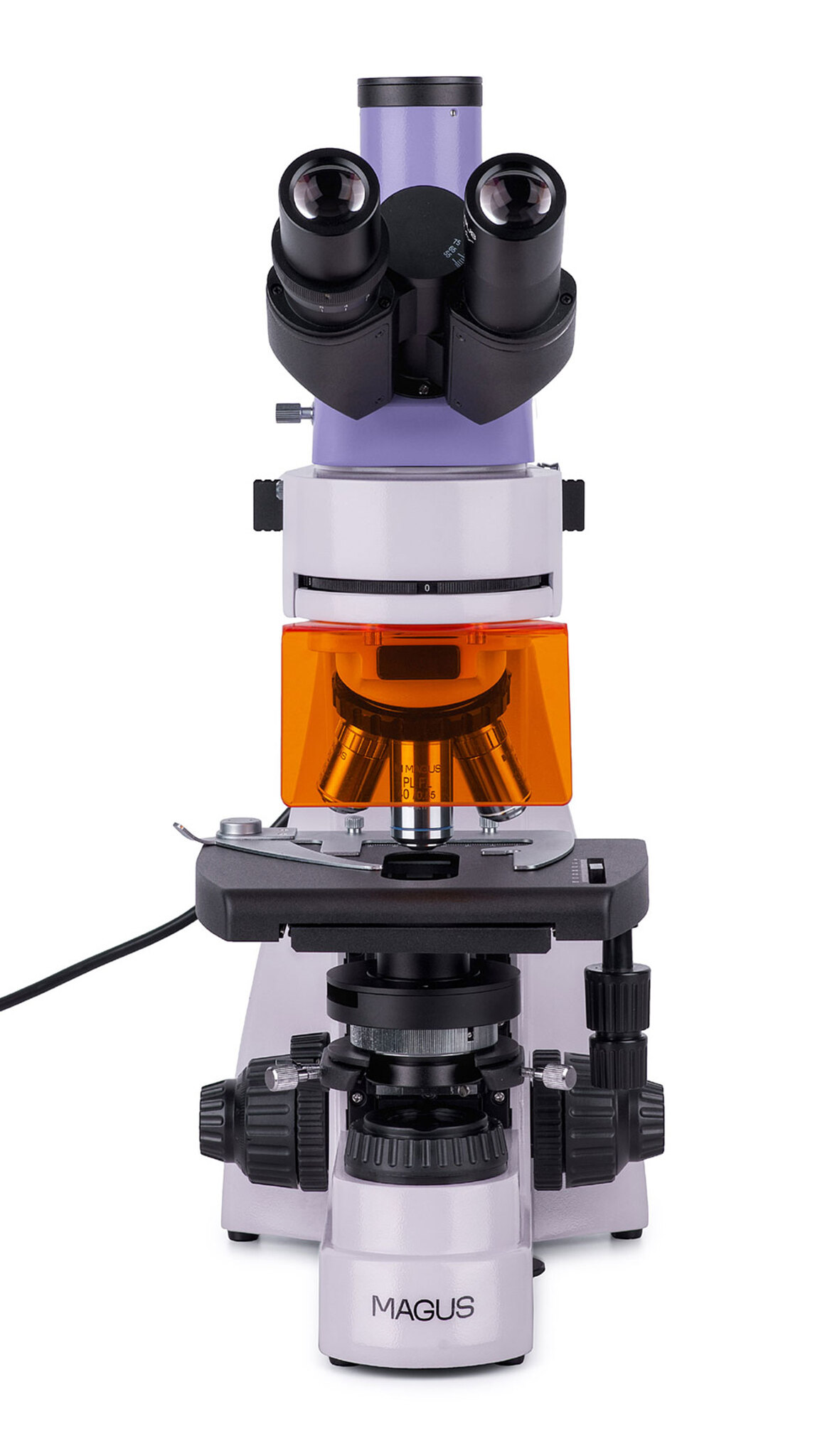

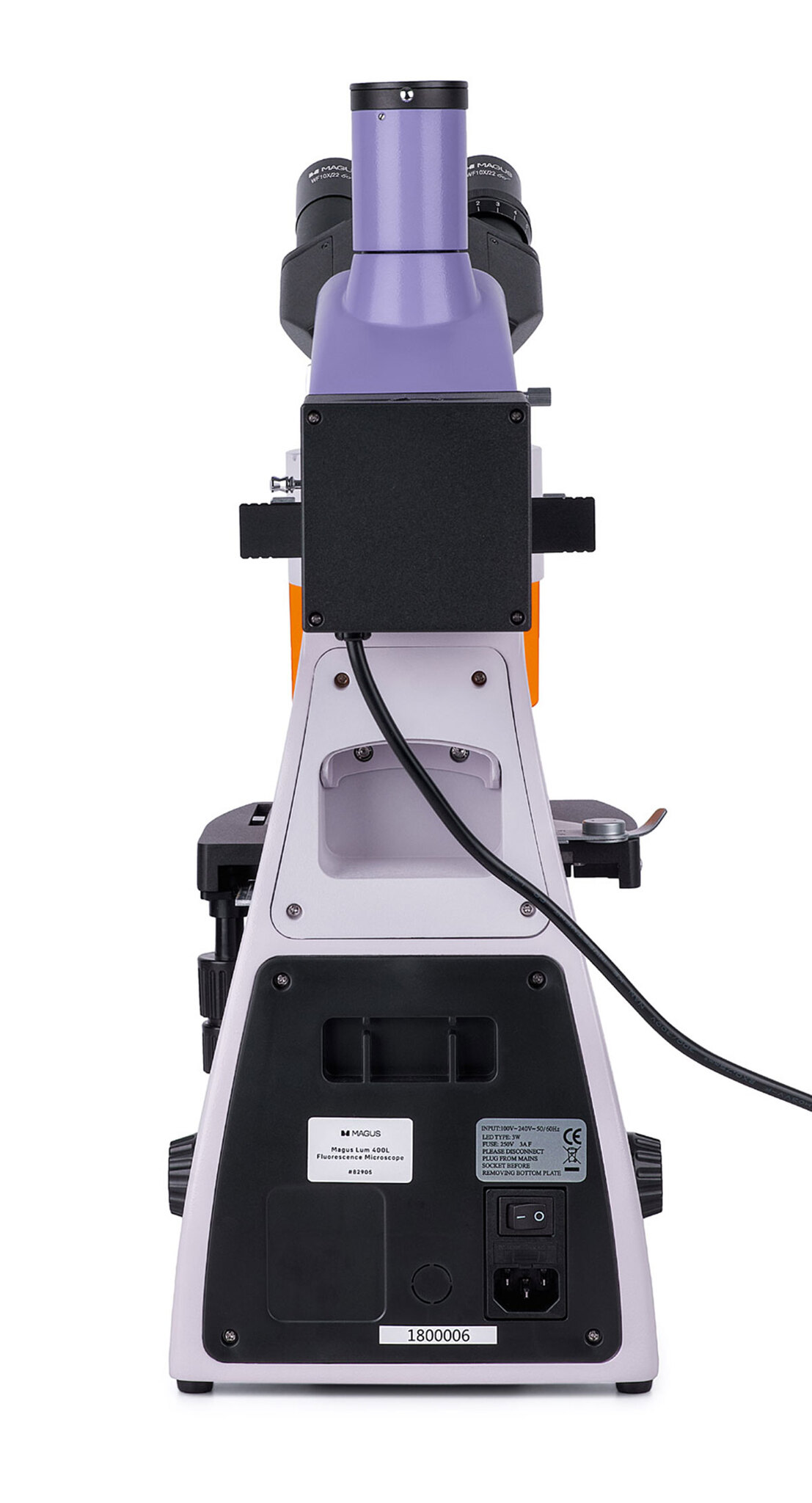

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методу светлого поля, а при дополнительной комплектации – по методам темного поля, простой поляризации и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.
На люминесцентном микроскопе изучают возбудителей туберкулеза, хламидиоза, бешенства, герпеса и других болезней. Микроскоп используется для анализа ДНК и хромосомного анализа, исследования костного мозга и мазков крови, для криминалистической и фармакологической экспертизы, исследований ветеринарного контроля и санитарно-эпидемиологического надзора.
Цифровая камера
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

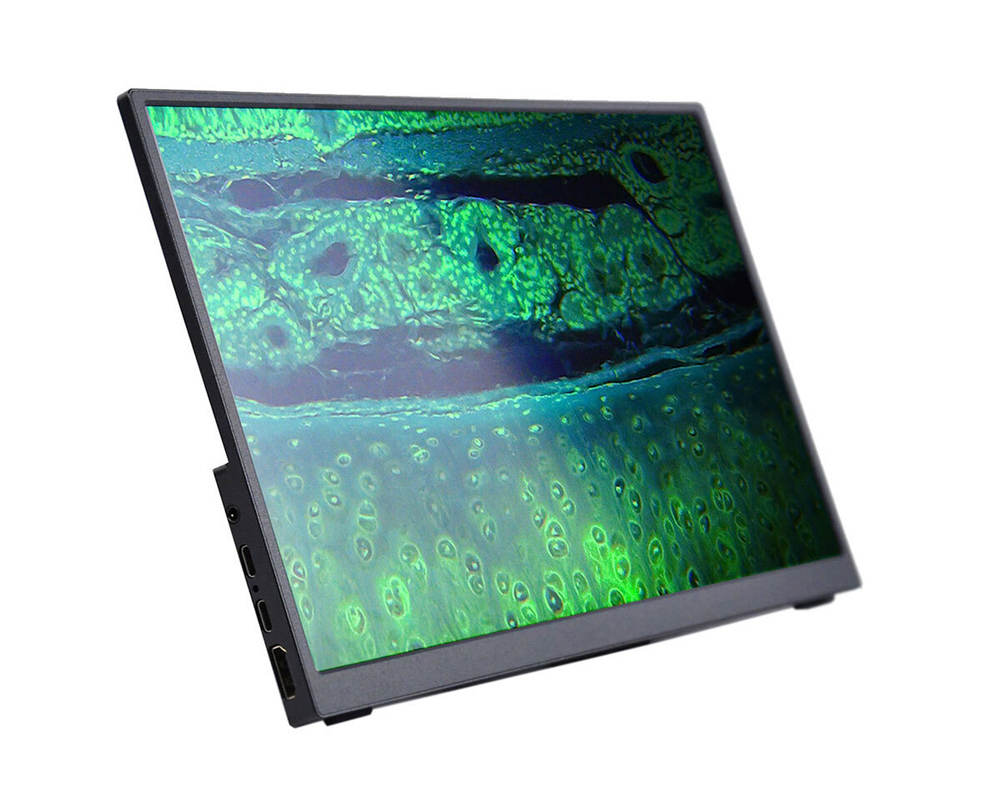

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка

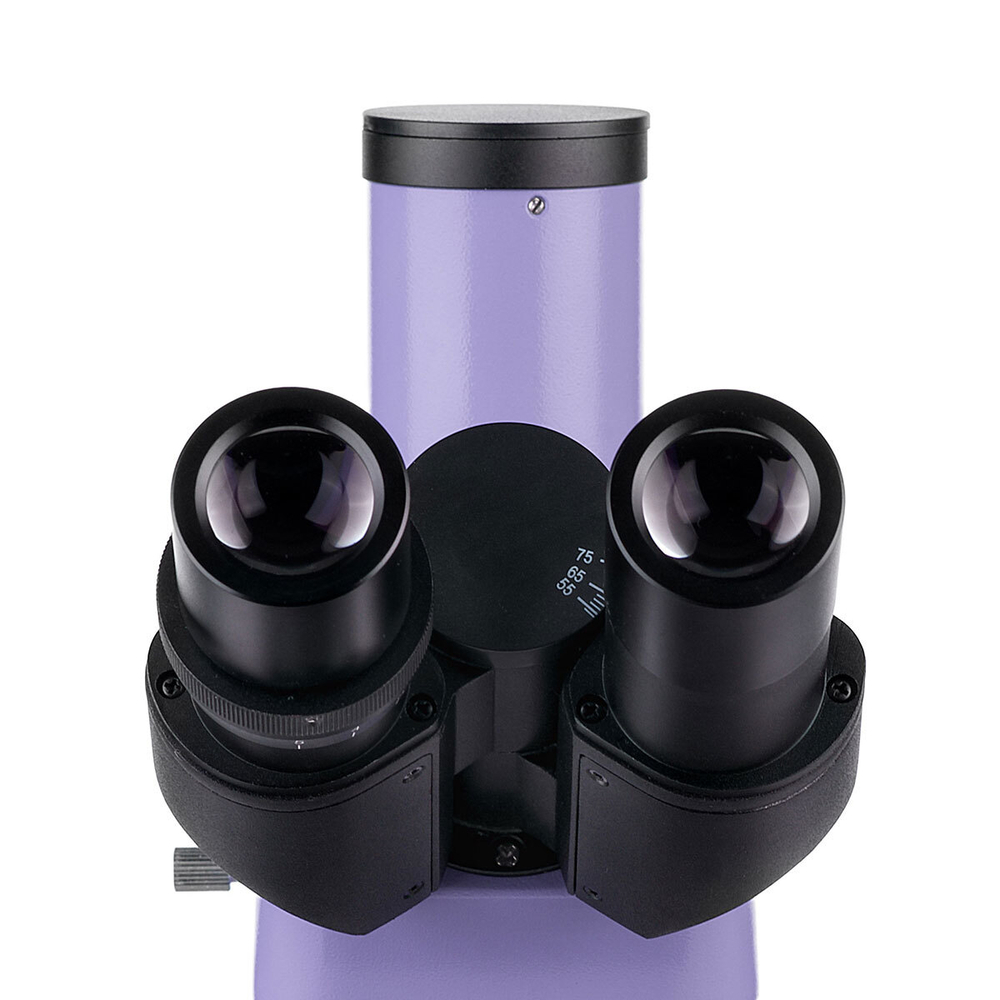

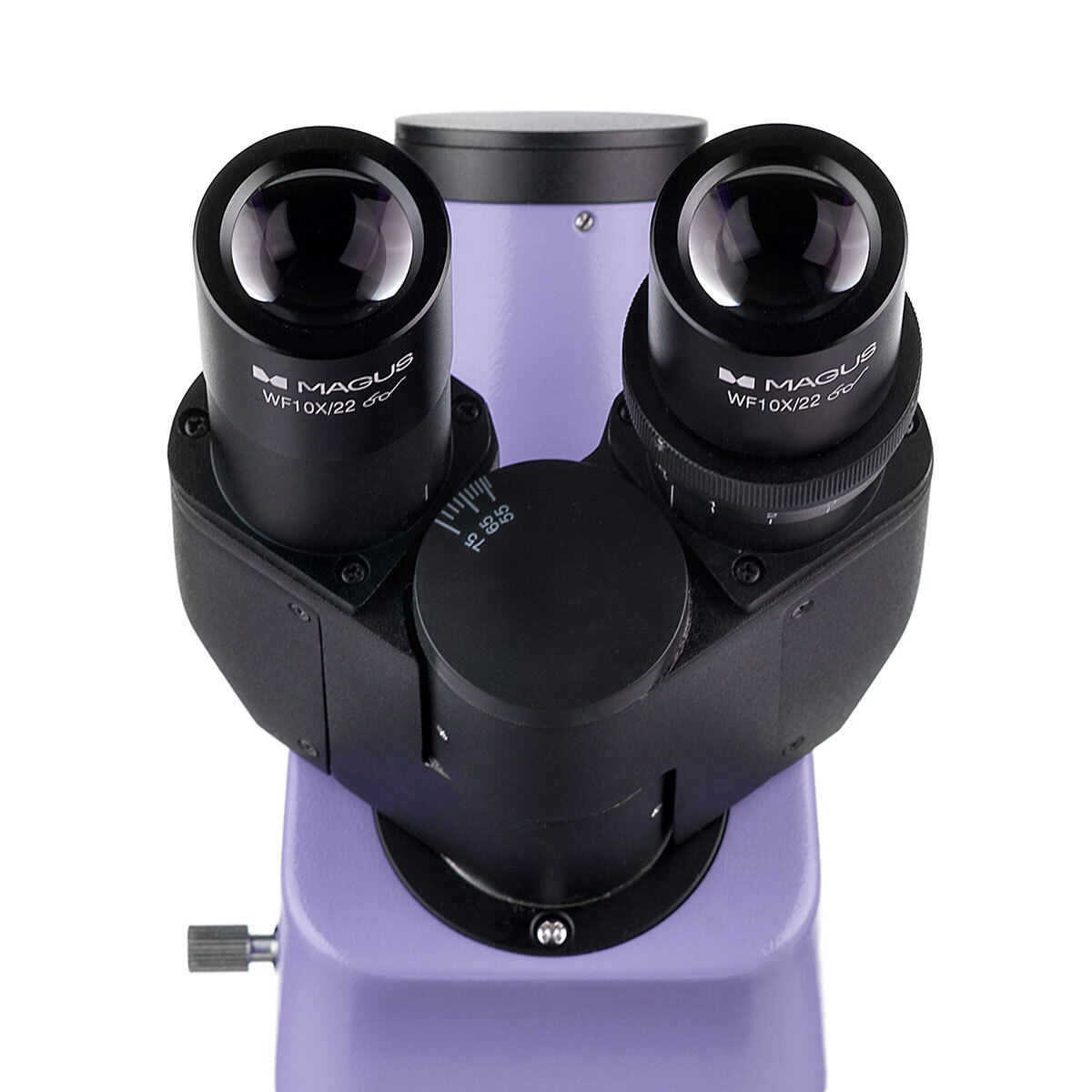

Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки вращаются на 360°. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации.
Револьверное устройство

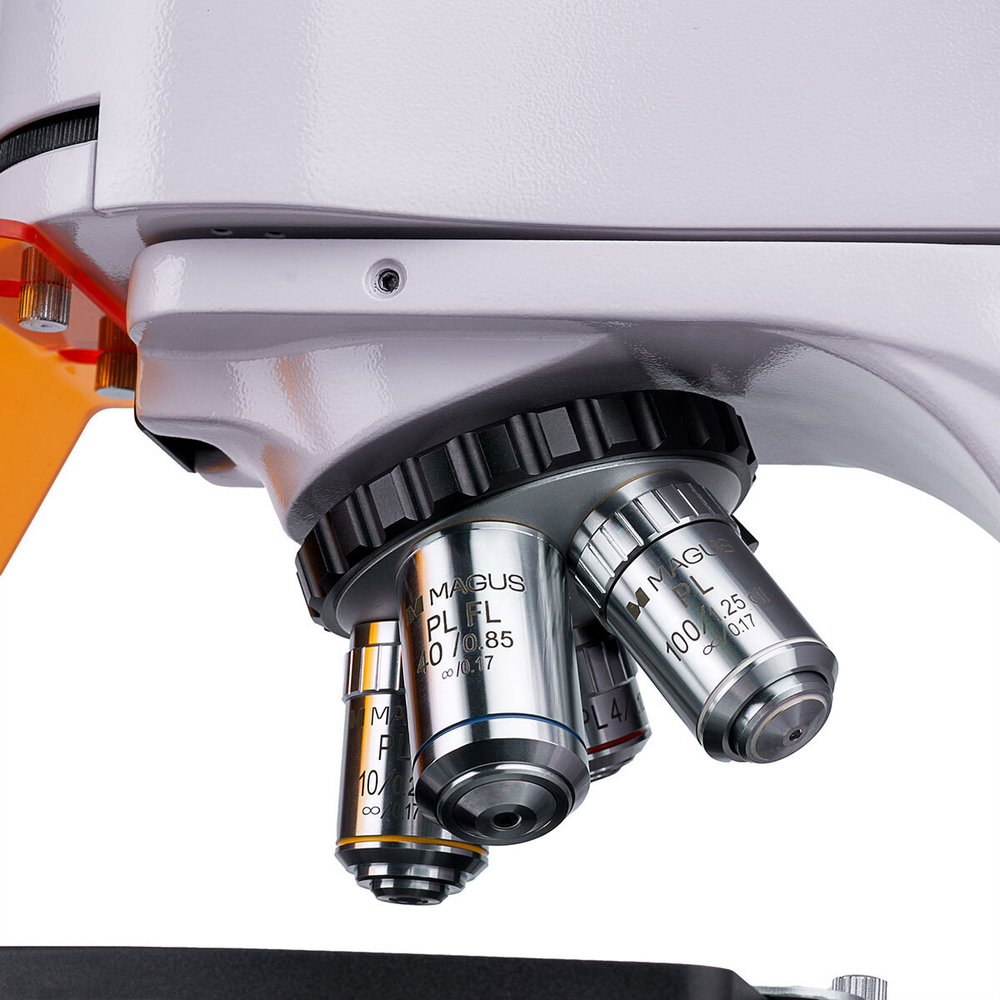

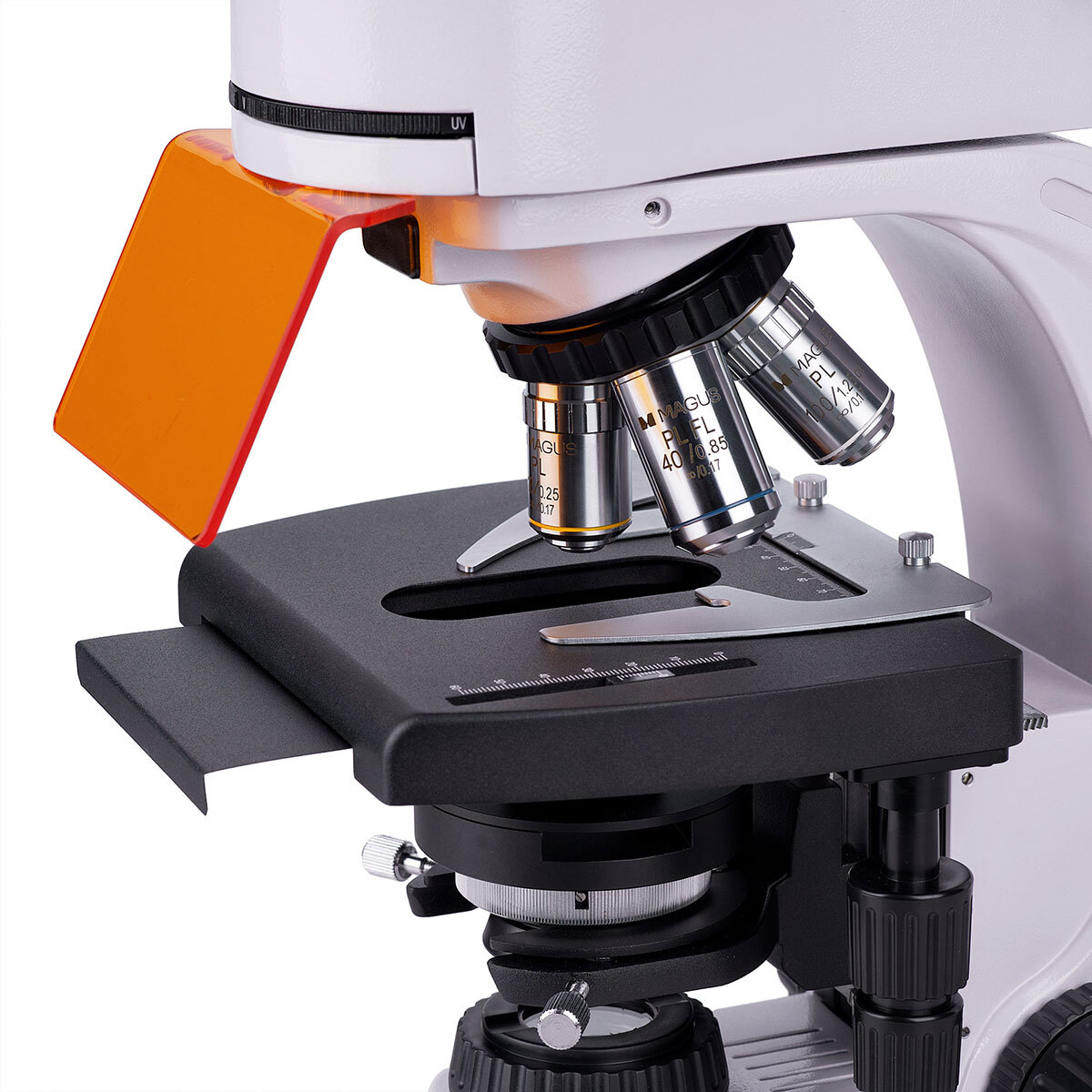

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы и микрофлюары на бесконечность. Стандартная комплектация включает объективы 4х, 10х и 100х, которые используются для работы по методу светлого поля, и объектив 40х – для работы в свете видимой люминесценции.
Фокусировка

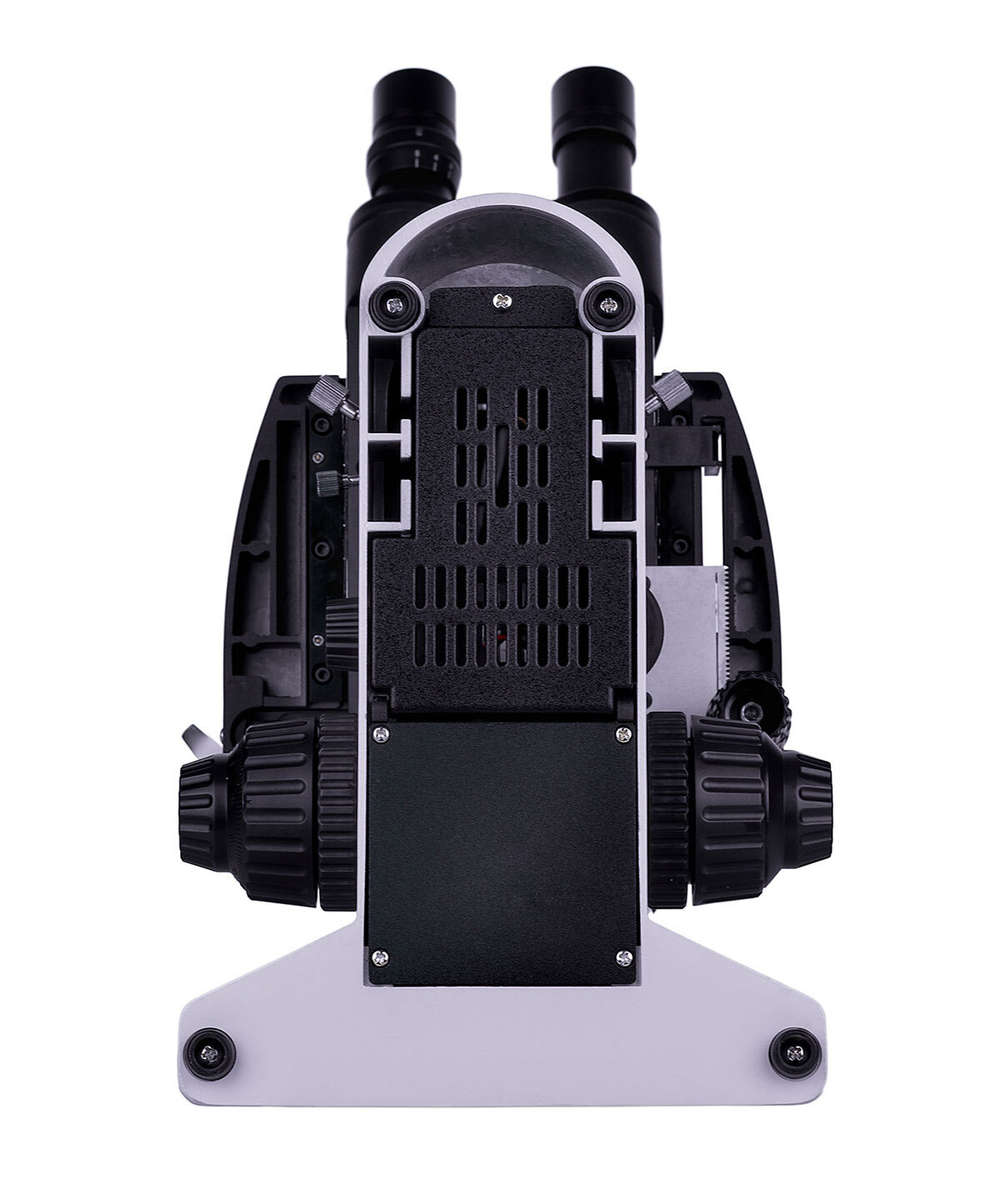

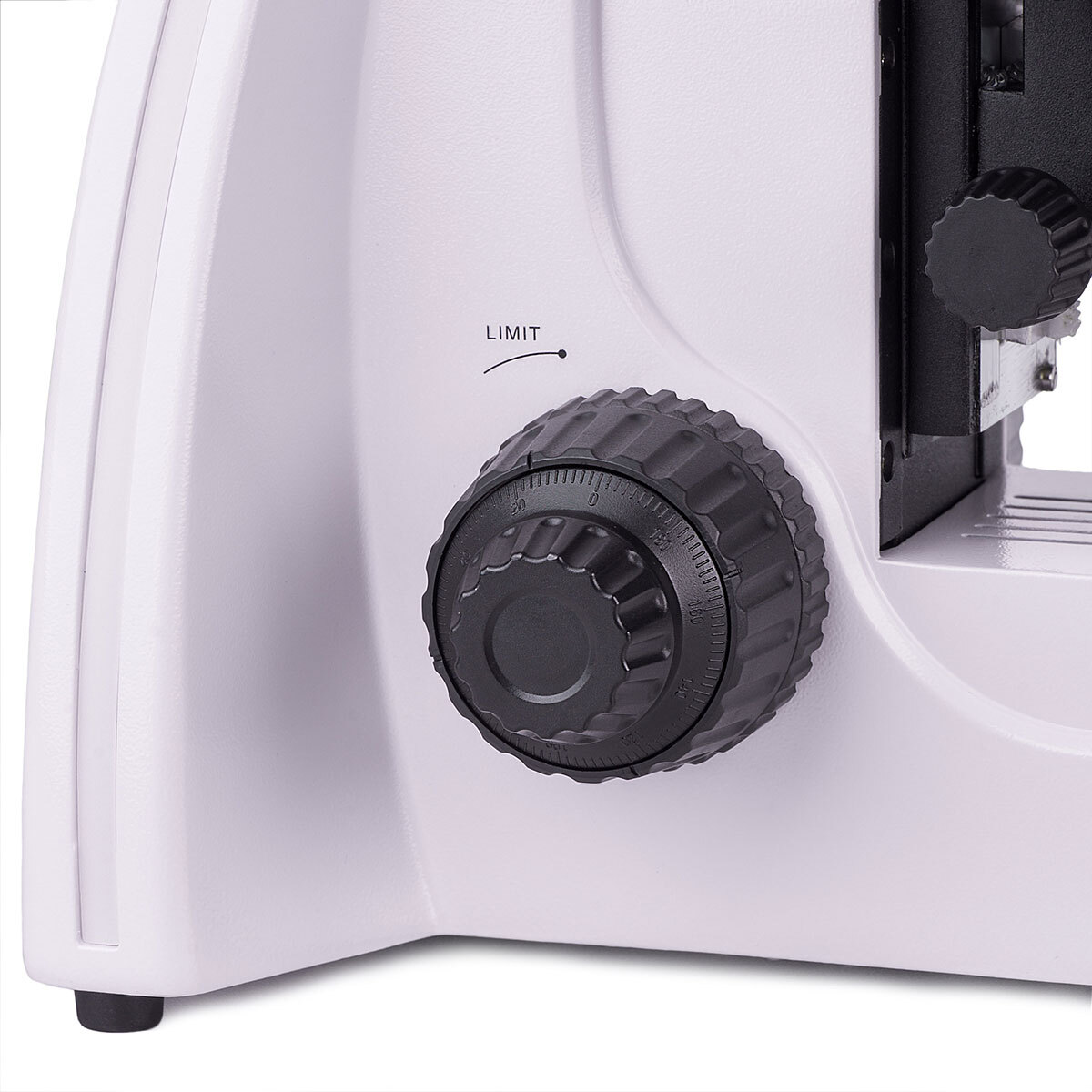

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик
У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами, при быстром ручном сканировании его можно снять. При работе в отраженном свете в столик устанавливается черная вставка, убирающая паразитную засветку от проходящего света.
Люминесцентная насадка

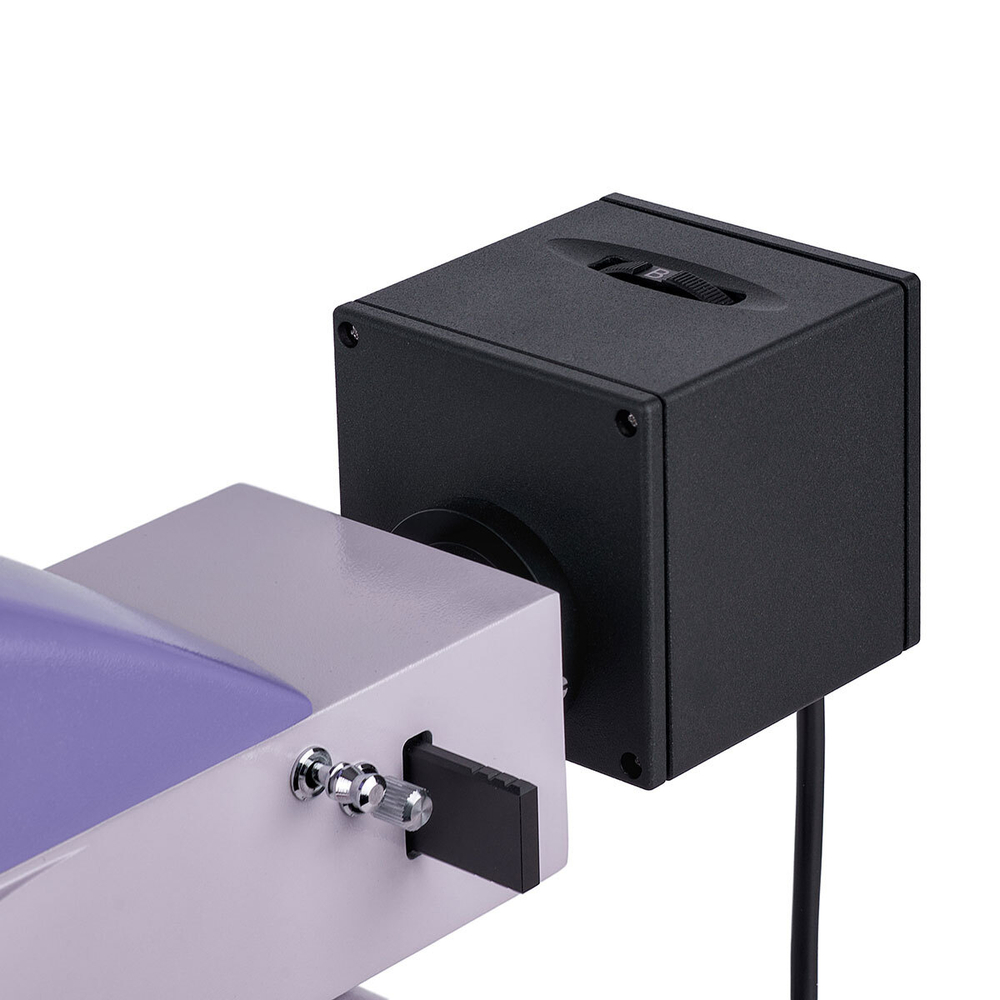

Источники света возбуждения люминесценции – 5-ваттные светодиоды четырех волновых диапазонов свечения: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV). Смена светодиодов осуществляется поворотом кольца. Светодиоды мгновенно набирают заданную пользователем яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов. Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.
Освещение по Кёлеру в отраженном и проходящем свете
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Конденсор

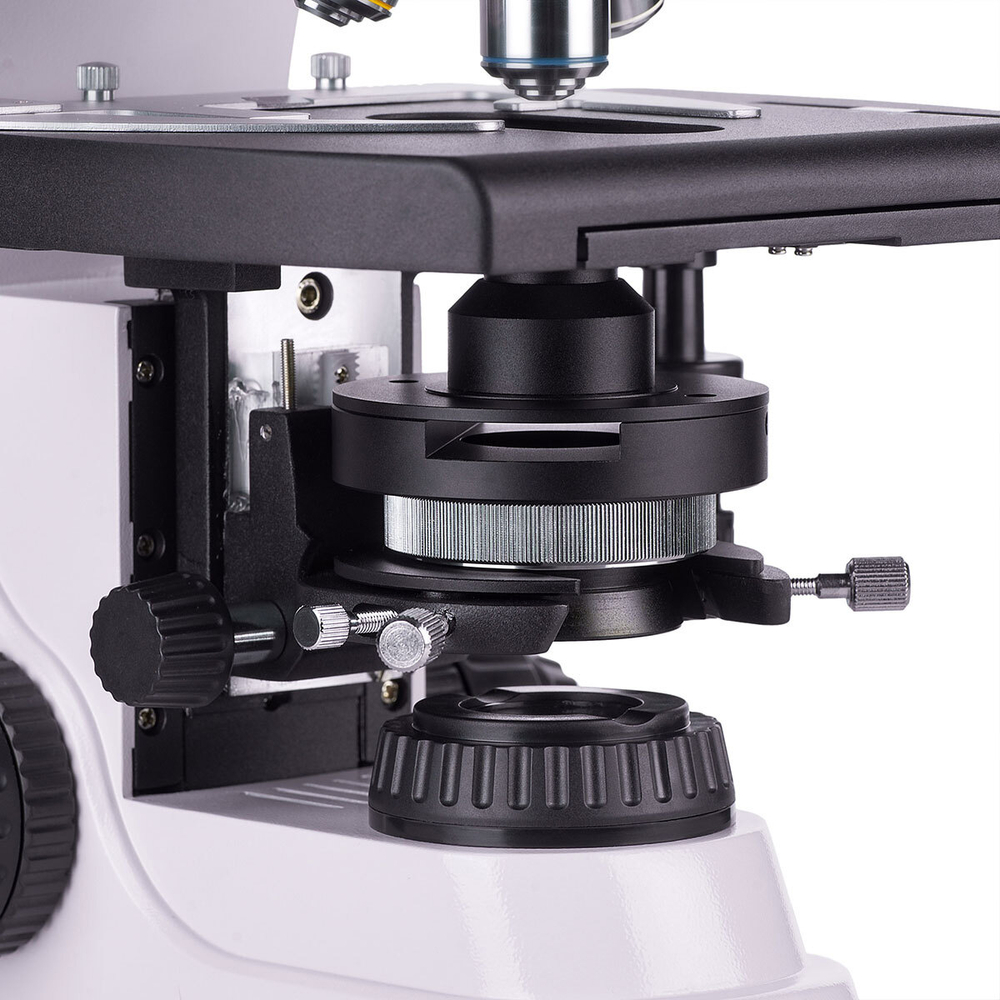

Конденсор имеет слот для установки слайдера темного поля или фазового контраста. Установка слайдера экономит время при переключении методов исследования в проходящем свете.
Источник проходящего света
В осветителе проходящего света стоит 3-ваттный светодиод. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные объективы предназначены для получения дополнительных увеличений. Дополнительный объектив-микрофлюар 10х/0,35 предназначен для получения изображения объекта с разрешением 0,5 мкм на большом поле зрения.

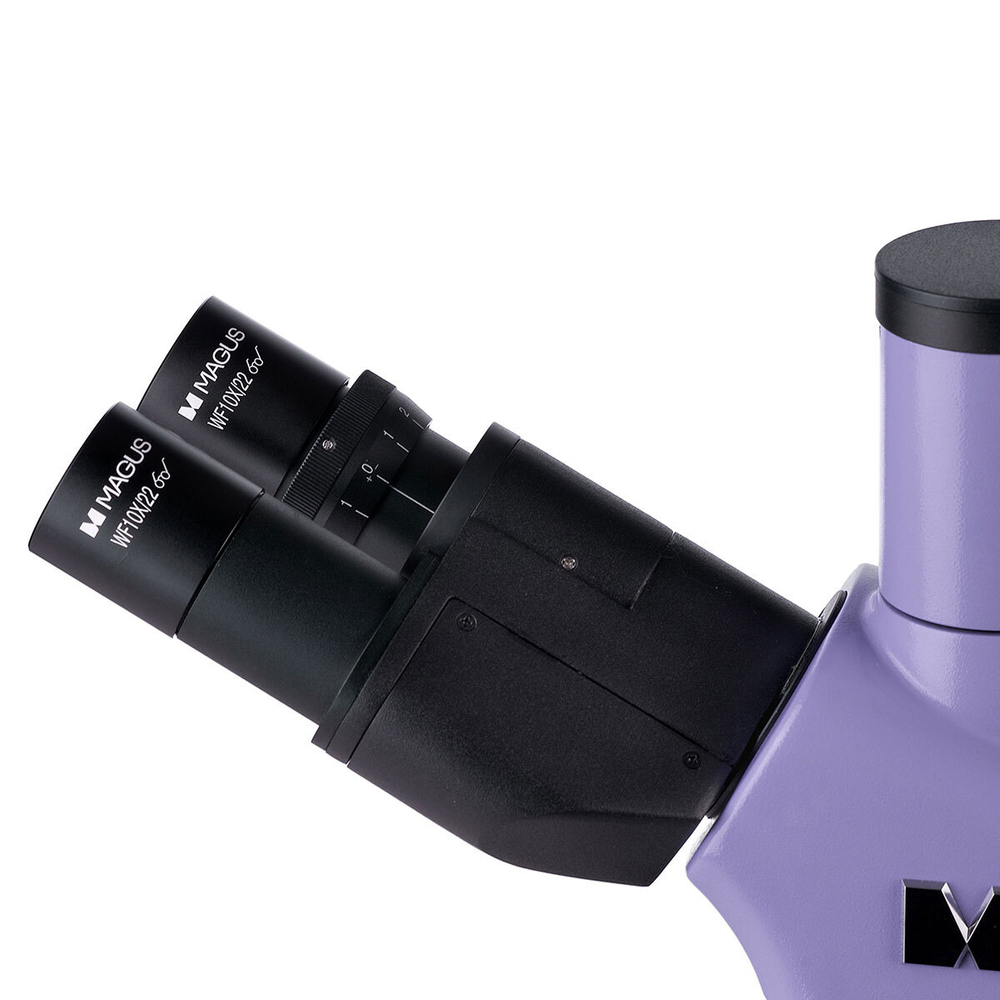

Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
Фазово-контрастное устройство, конденсоры темного поля и устройство простой поляризации расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле или люминесцентном свете.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Основные особенности микроскопа:
- Исследование объектов, излучающих свечение под воздействием света возбуждения
- Методы исследований: видимая люминесценция в отраженном свете, светлое поле в проходящем свете
- Тринокулярная визуальная насадка с возможностью выбора высоты взора и с вертикальным тубусом для установки цифровой камеры
- Осветитель отраженного света – 4 светодиода мощностью 5 Вт разных длин волн
- Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
- Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов
- Освещение по Кёлеру в отраженном и проходящем свете
- Предметный столик без выдвижной рейки для удобной работы
- Широкая линейка дополнительных аксессуаров
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

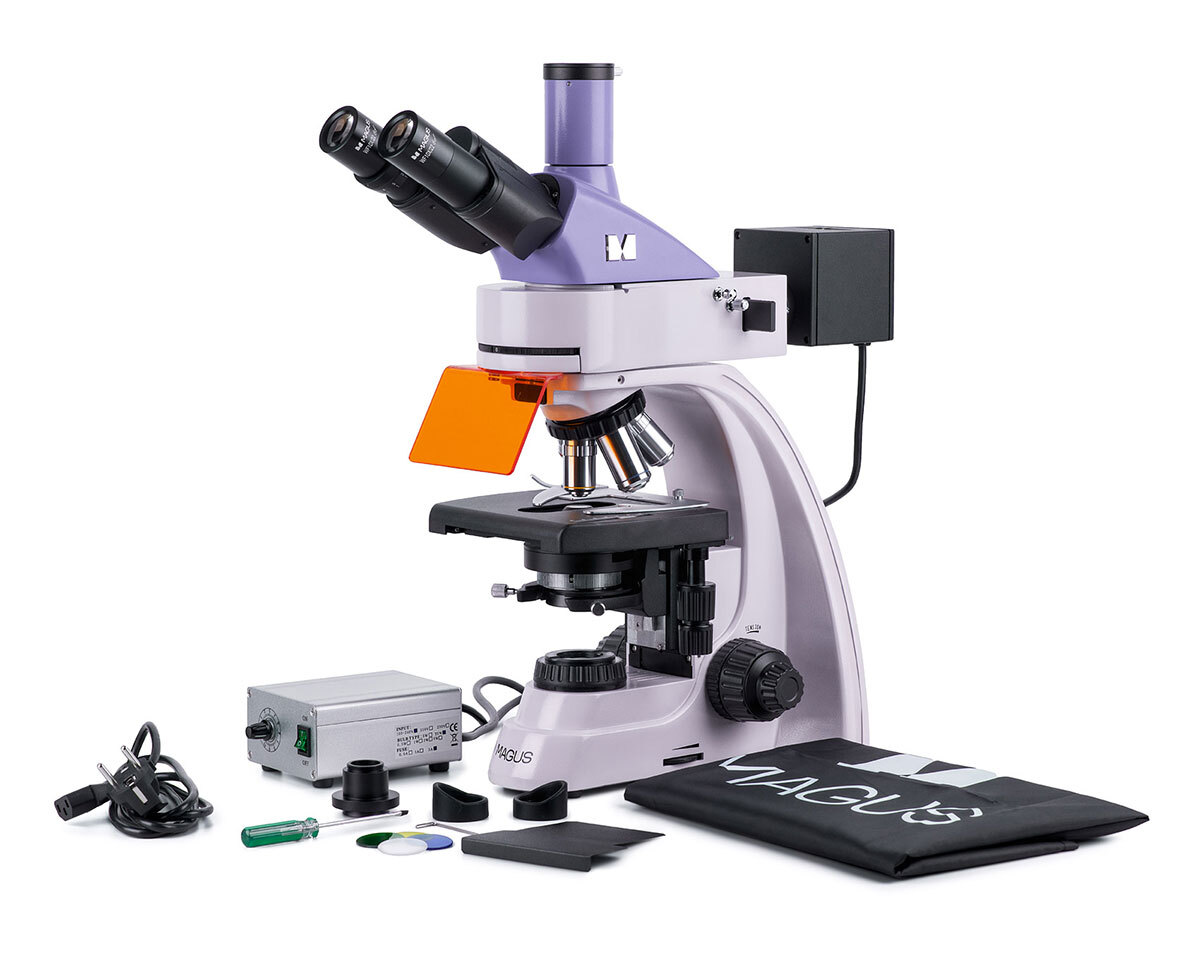

Комплектация:
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Люминесцентная насадка
- Фонарь со светодиодами
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
- Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Защитный экран
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания люминесцентных светодиодов
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 в€ћ/0,17 WD 0,46 мм
- Фазово-контрастное устройство
- Конденсор темного поля
- Конденсор темного поля иммерсионный
- Слайдер темного поля
- Устройство простой поляризации
- Калибровочный слайд
| Тип микроскопа | цифровые, световые/оптические, биологические |
| Тип насадки | тринокулярные |
| Насадка | Gemel (Зидентопф с вращением тубусов на 360°) |
| Угол наклона окулярной насадки | 30° |
| Увеличение, крат | 40–1000 базовая комплектация (*опция: 40–1250/1500/2000/2500) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой; 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические и микрофлюары, скорректированные на бесконечность: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (ми); парфокальная высота 45 мм (*опция: PL FL 10х/0,35, PL 60х/0,80 ?/0,17) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); 0,46 (60х) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 180x150, двухкоординатный механический, без выдвижной рейки |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | флуоресцентная, светодиодная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 85–265 В / 50/60 Гц |
| Тип лампы подсветки | отраженный свет: 4 светодиода разных длин волн, 5 Вт; проходящий свет: светодиод 3 Вт |
| Диапазон рабочих температур, °С | +5… +35 |
| Число мегапикселей | 8 |
| Чувствительный элемент | SONY Exmor/Starvis CMOS, цветной, 1/1,2"" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2,9x2,9 |
| Чувствительность, вольт на люкс-секунду на длине волны 550 нм | 1028 мВ при 1/30 с |
| Возможность записи видео | есть |
| Кадровая частота | 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0) |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
| Выход | HDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | сетевой адаптер 12 В/1 А |
| Диапазон рабочих температур, °С | –10... 50 |
| Возможность подключения другого оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор), слайдер темного поля |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Фото | *.jpg, *.tif |
| Видео | *.h264/*.h265, *.mp4 |
| Флуоресцентный модуль | фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) |
| Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | ультрафиолетовый (UV), 320–380 нм / 420 нм / 435 нм; фиолетовый (V), 380–415 нм / 460 нм / 475 нм; синий (B), 410–490 нм / 505 нм / 515 нм; зеленый (G), 475–550 нм / 580 нм / 595 нм |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | комбинированная |
| Метод исследования | флуоресценция, светлое поле |
| Цифровая камера в комплекте | есть |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Максимальное разрешение | 3840x2160 пикс |
| Монитор | IPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
