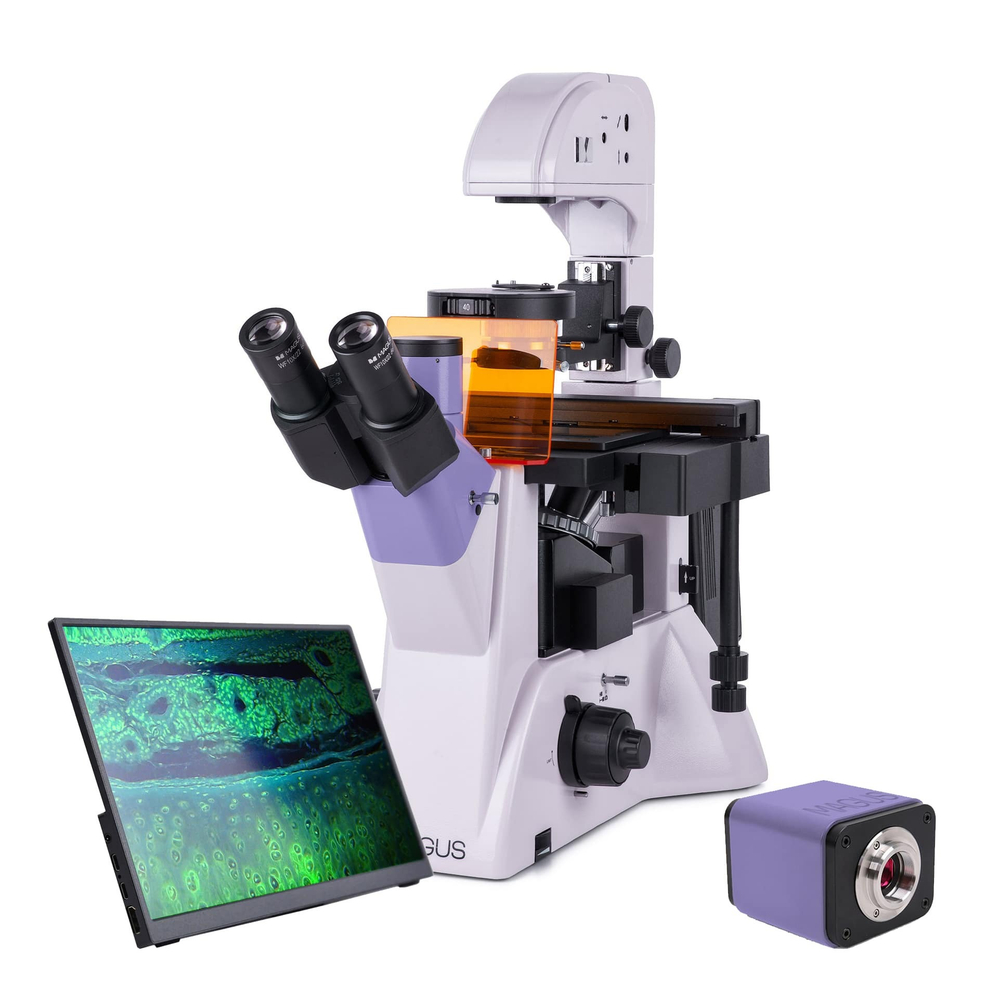

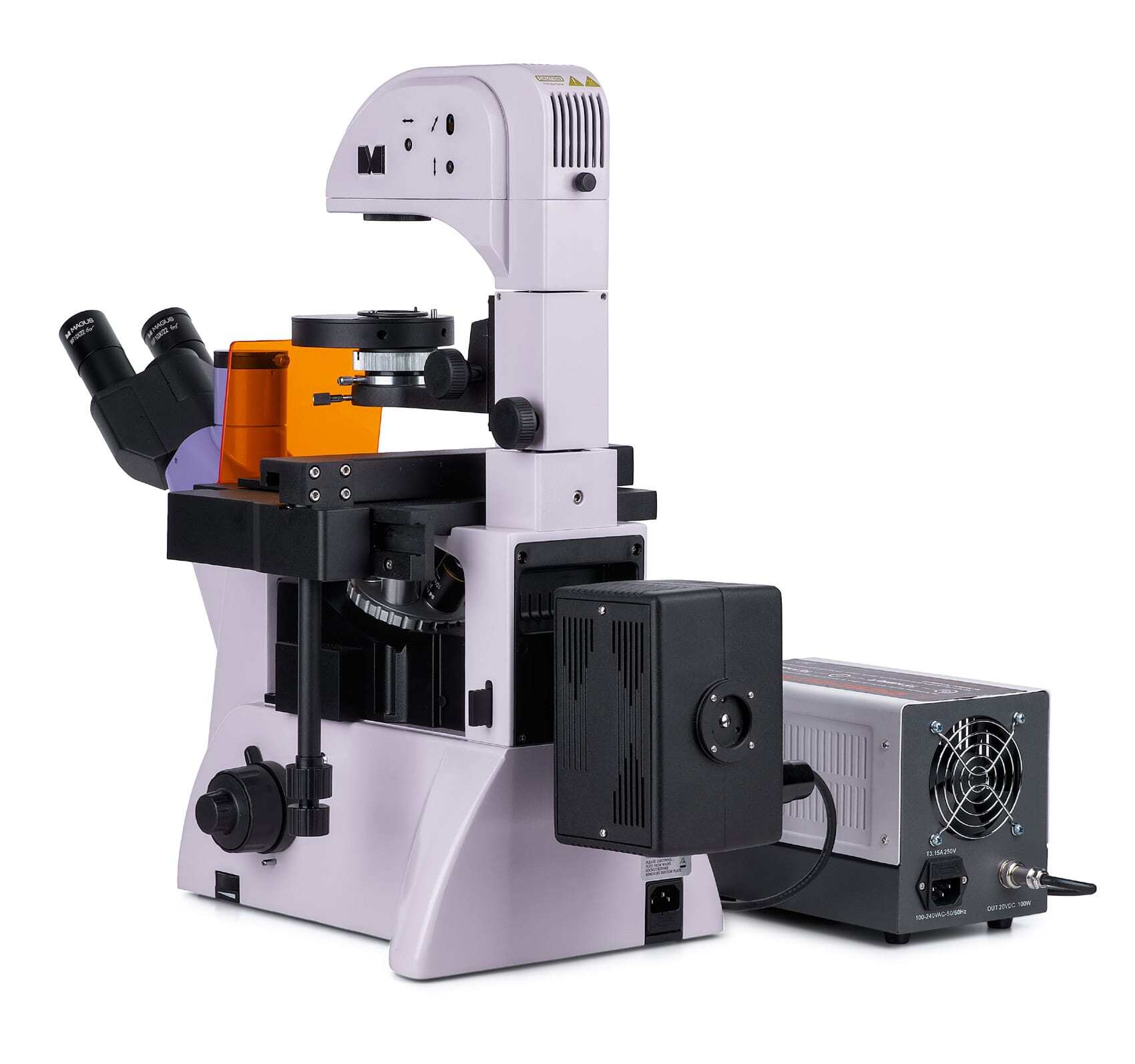

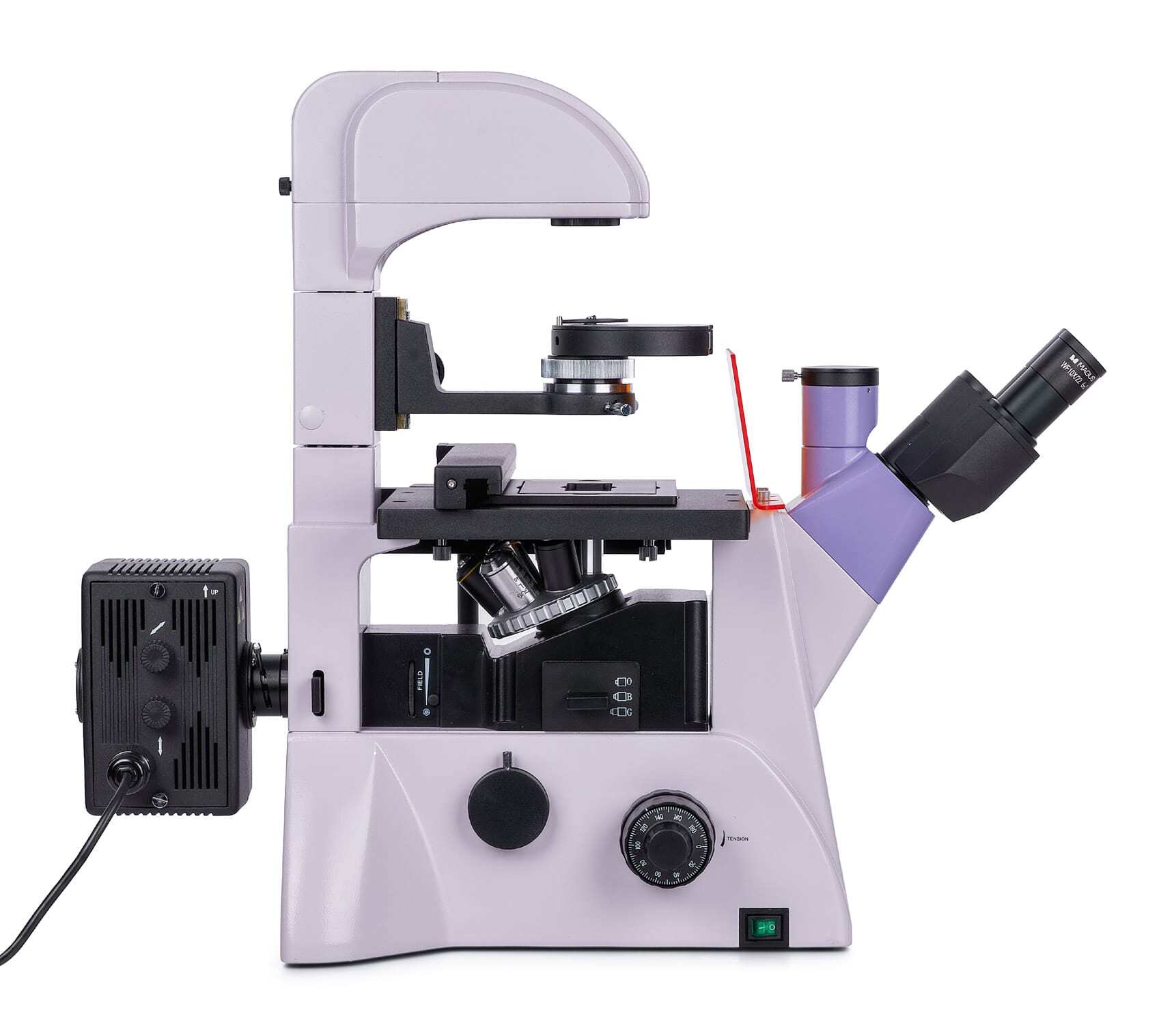

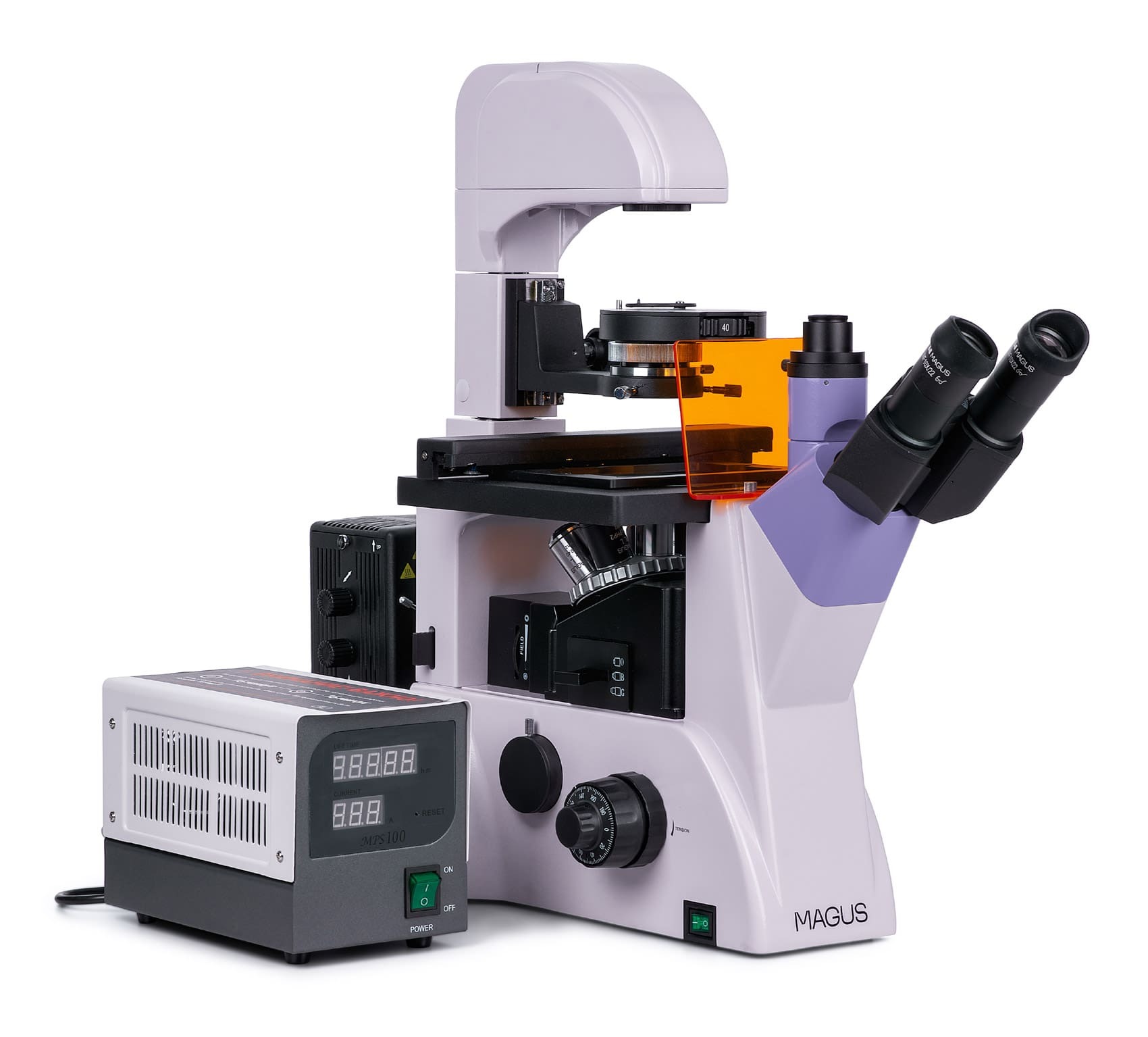

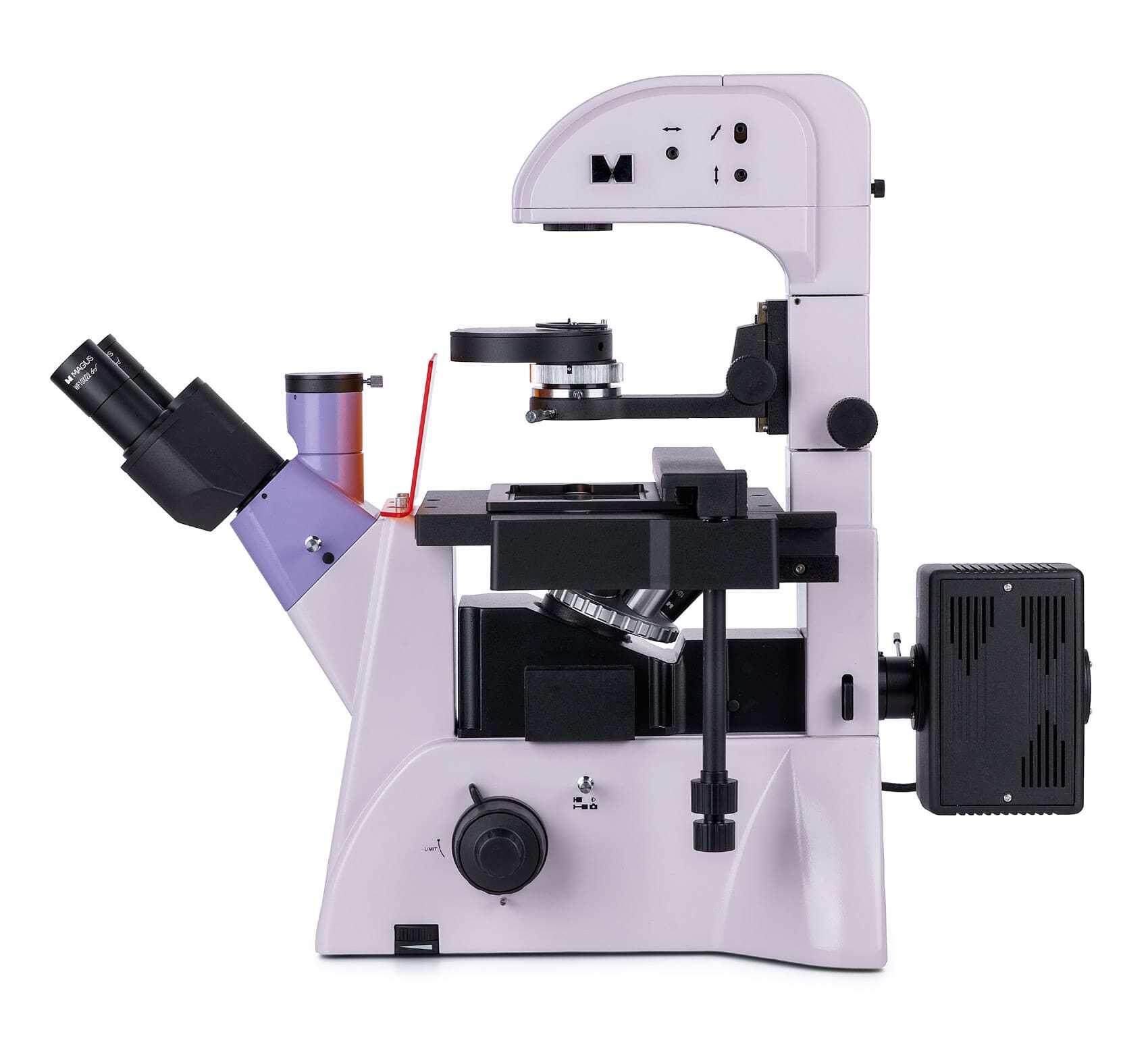

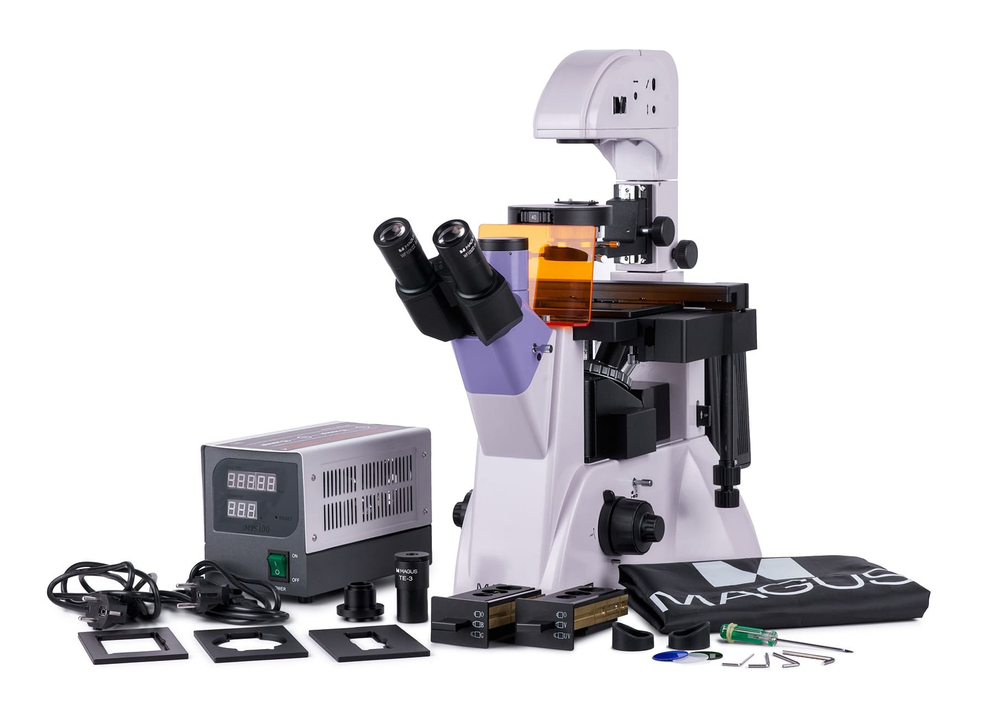

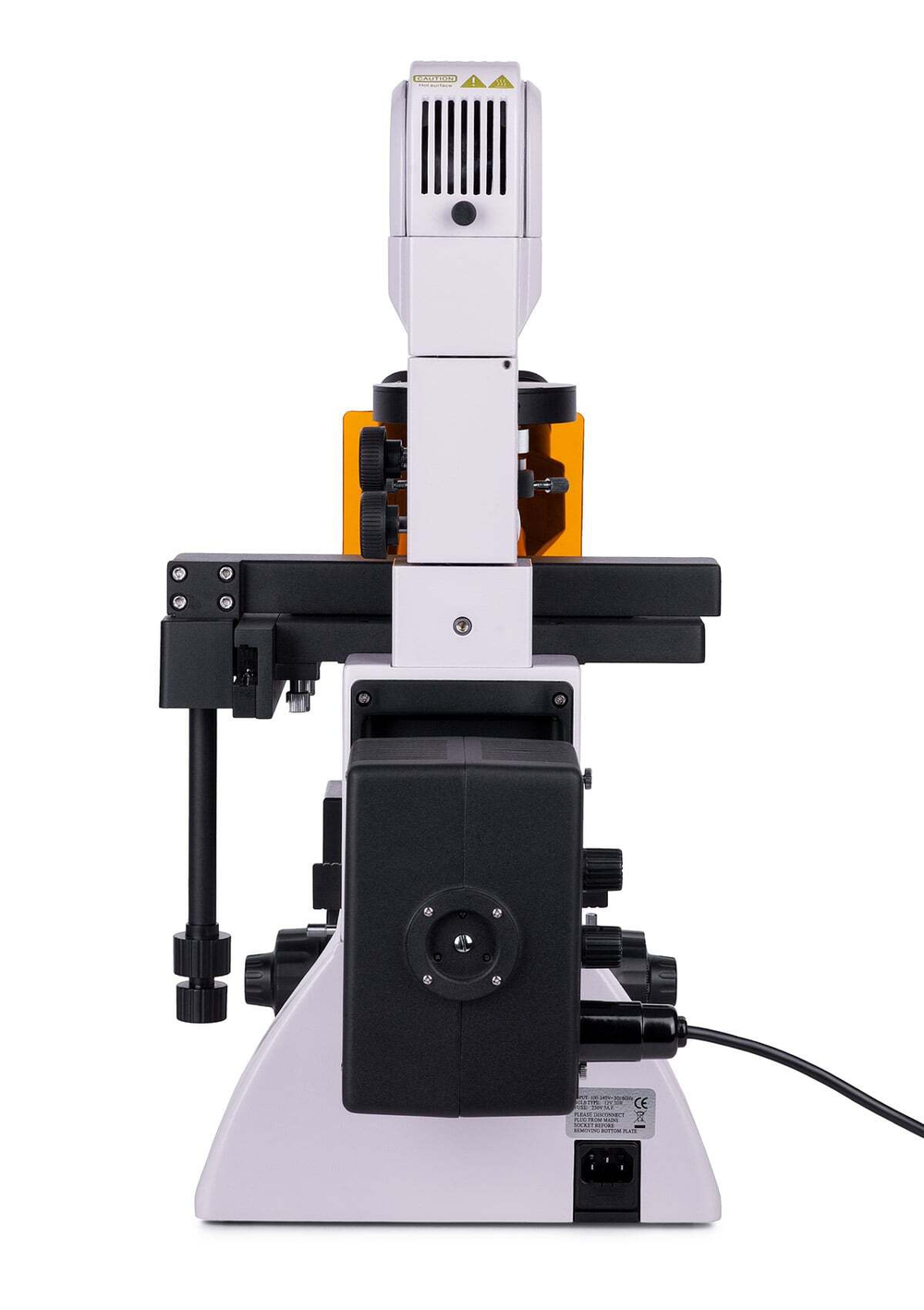

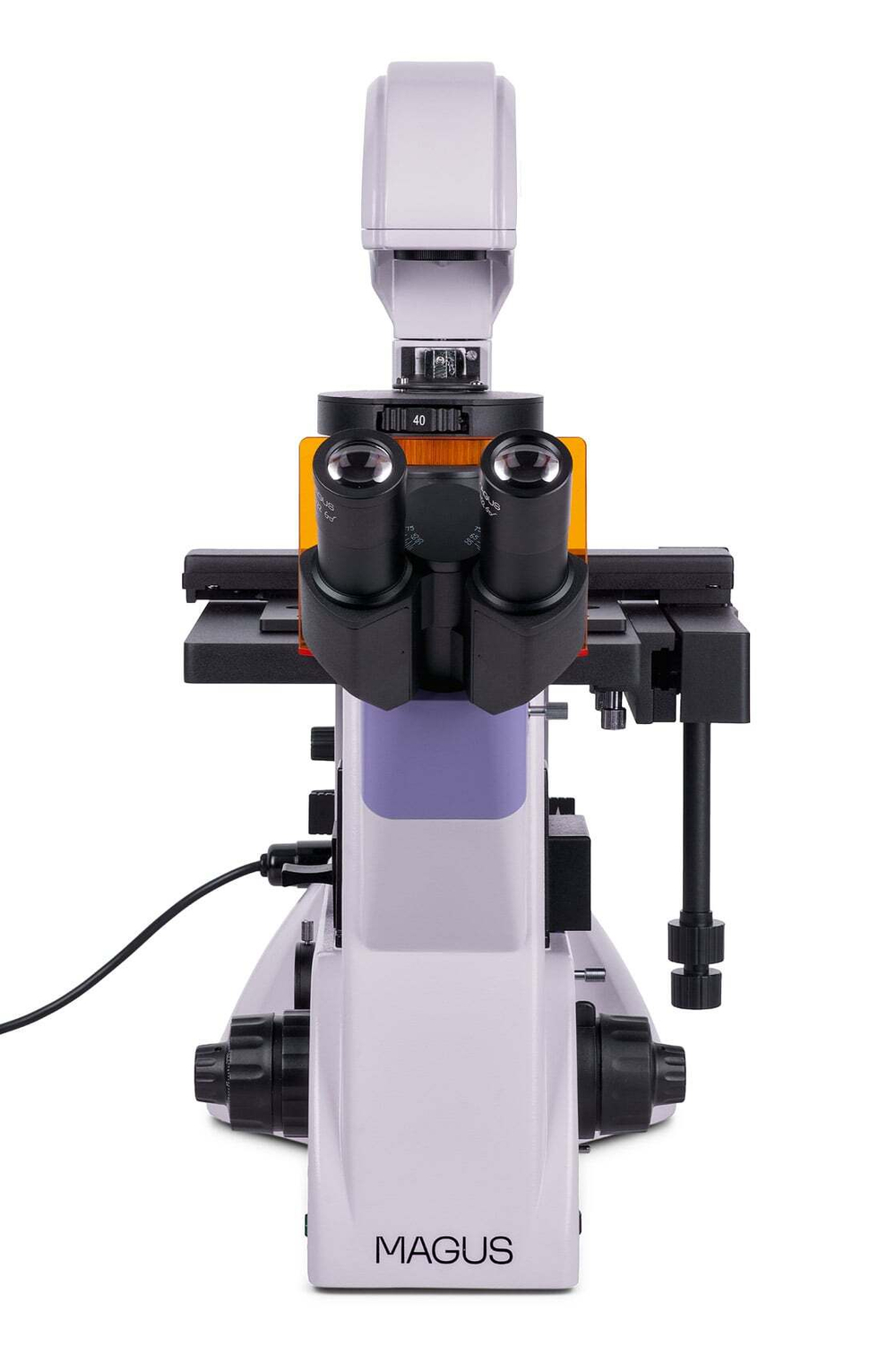

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.
На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.
Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.
Цифровая камера
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

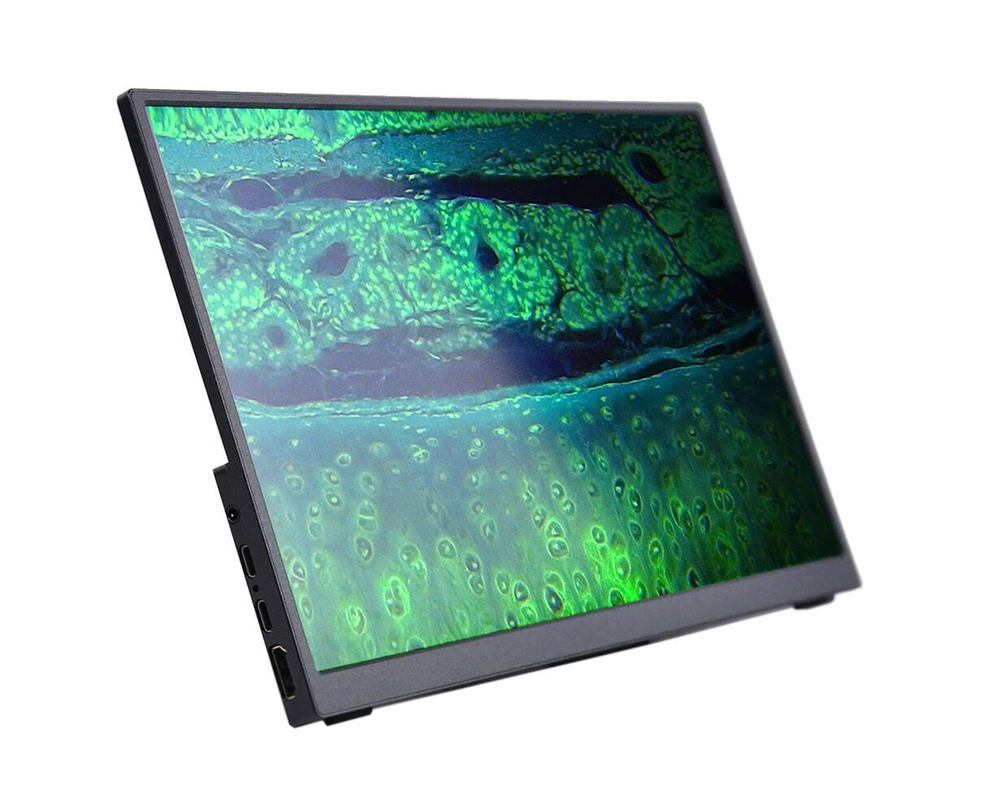

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка

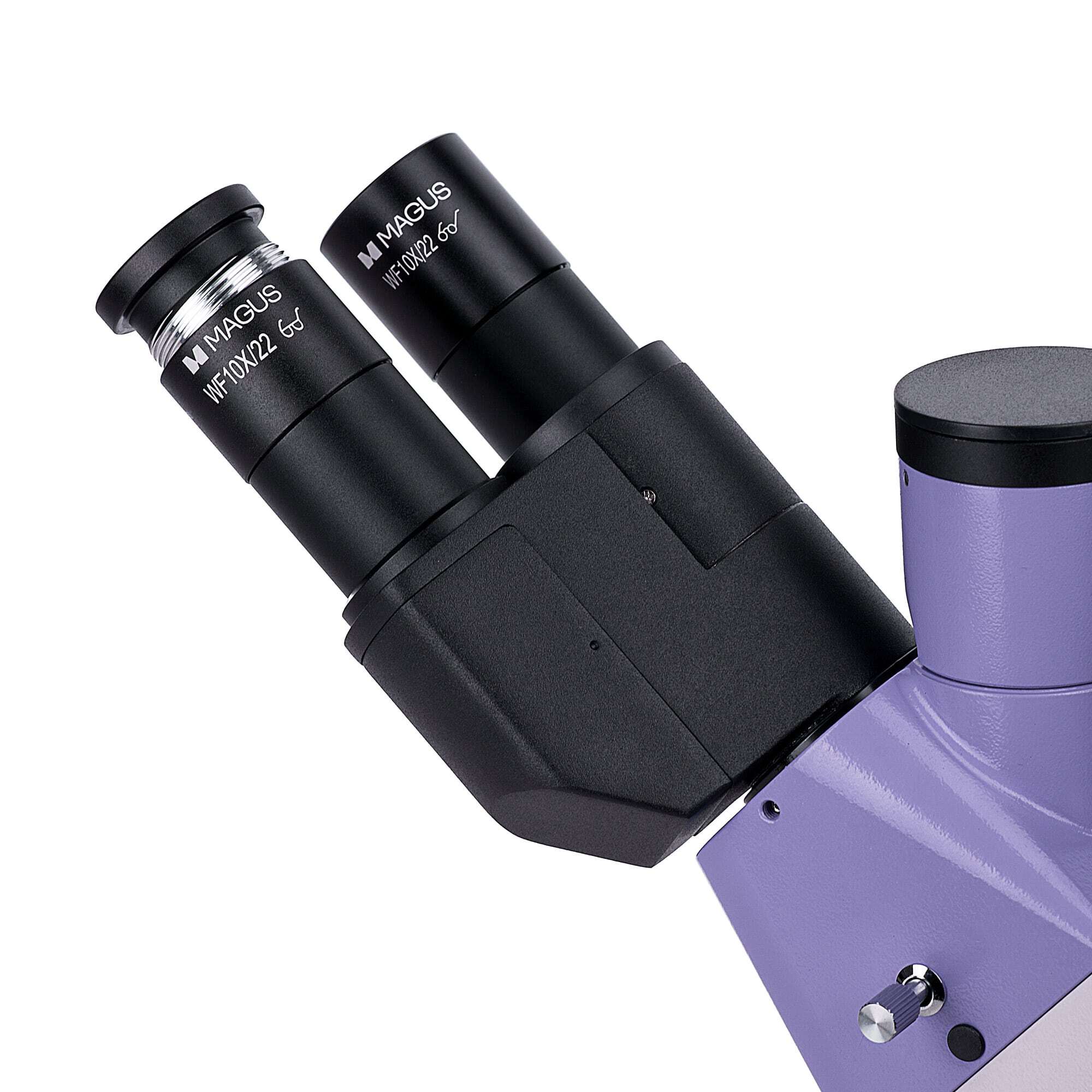

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.
Револьверное устройство

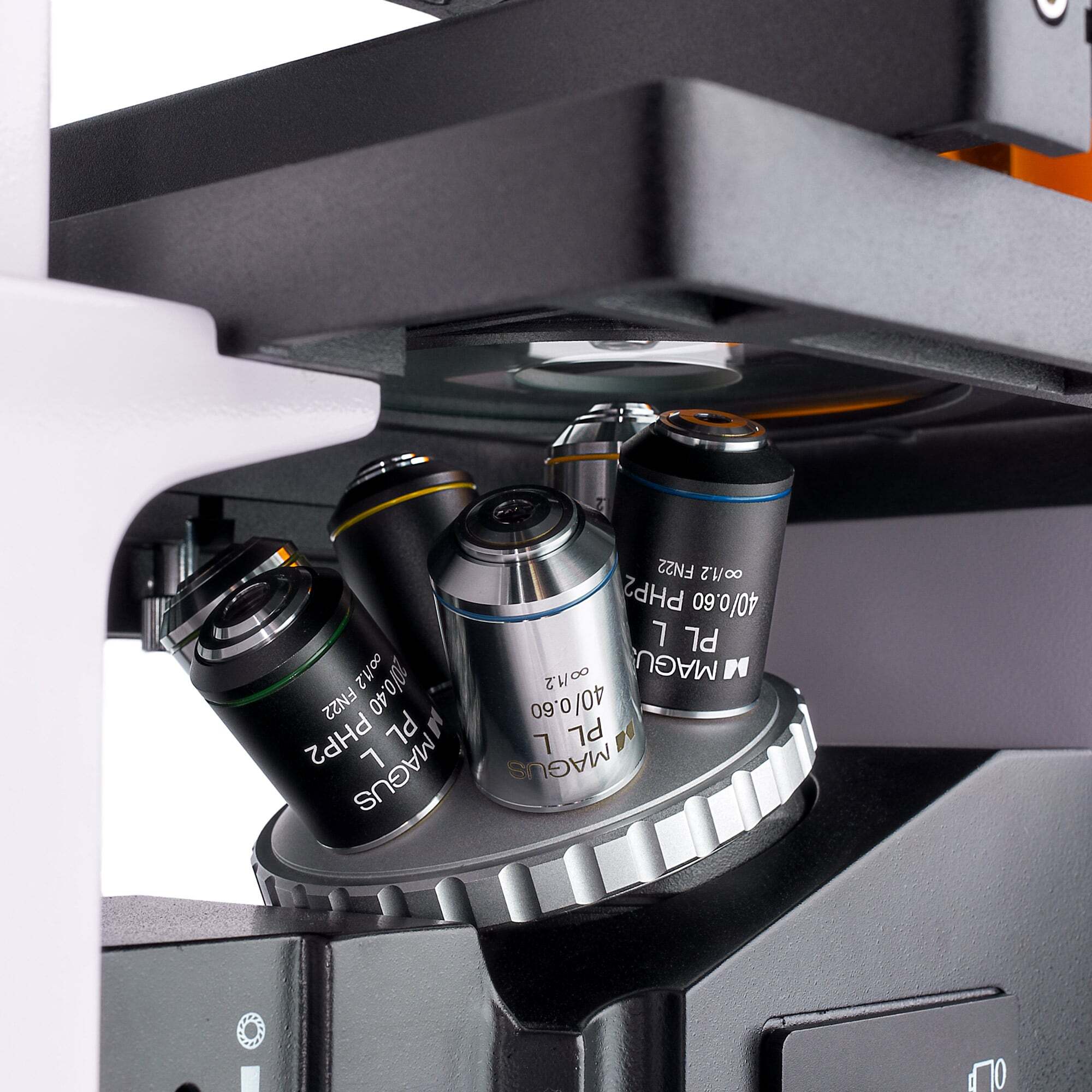

Револьвер на 6 объективов установлен на штатив под столиком.
Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.
Фокусировка

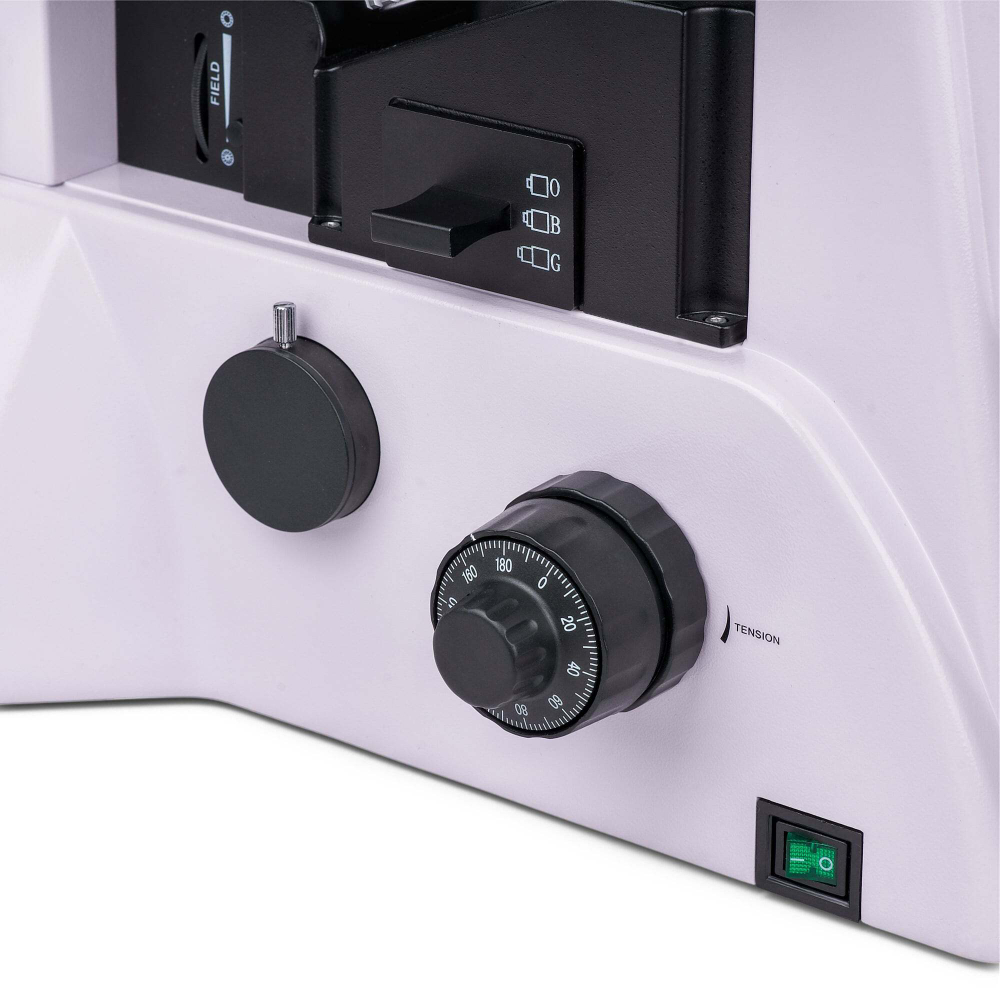

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

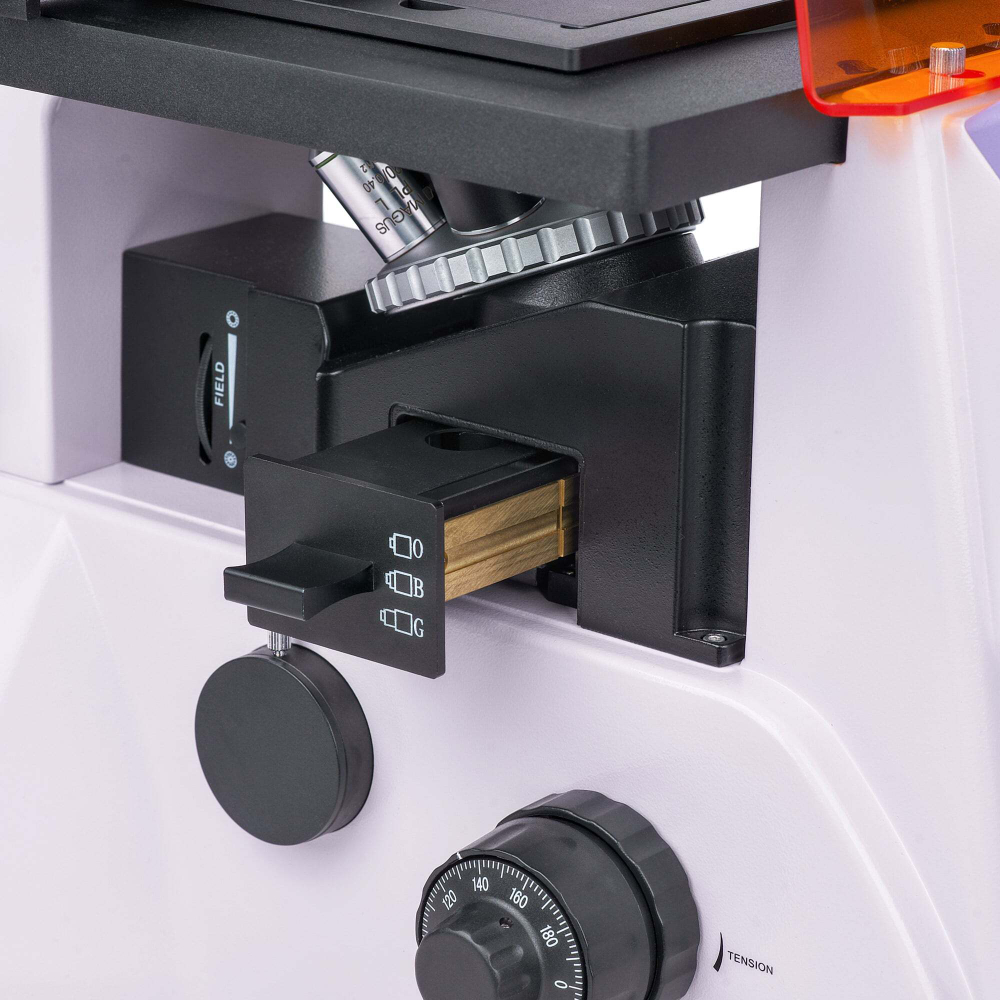

Люминесцентный блок
Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей.
Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

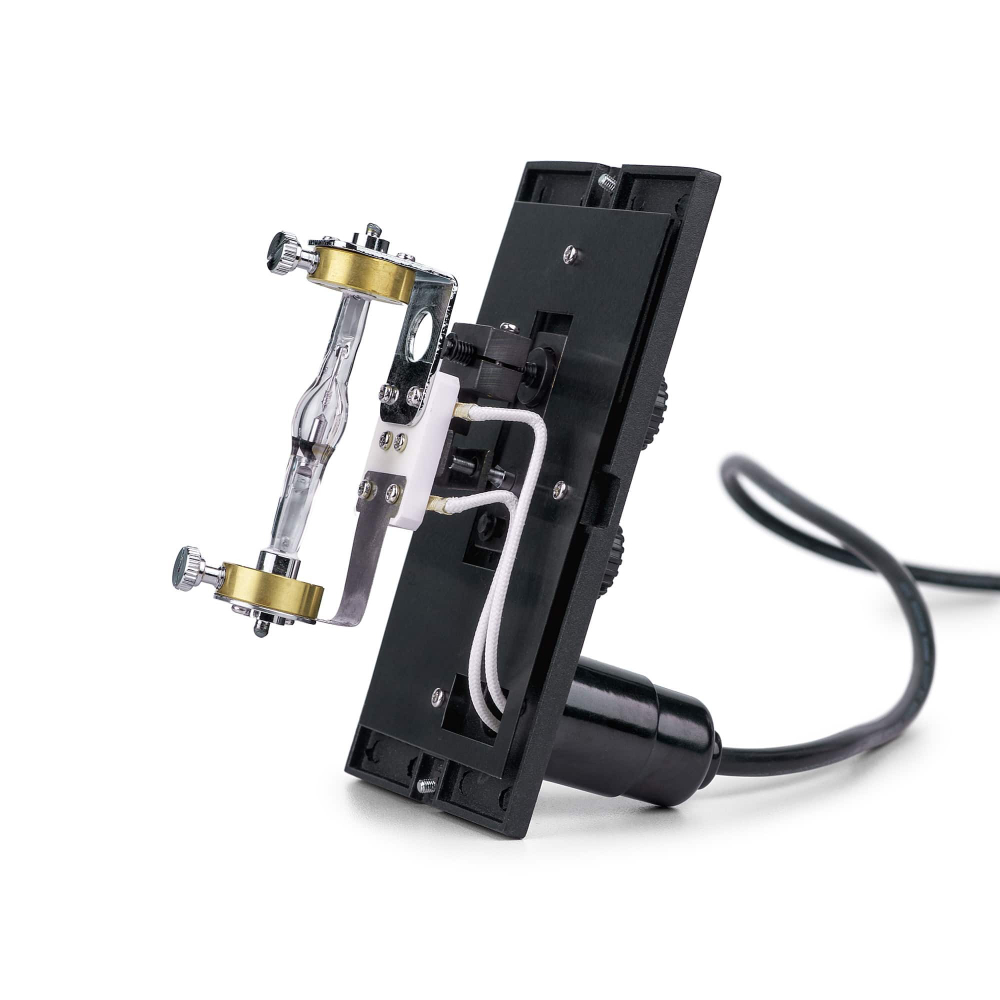

Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.
Конденсор

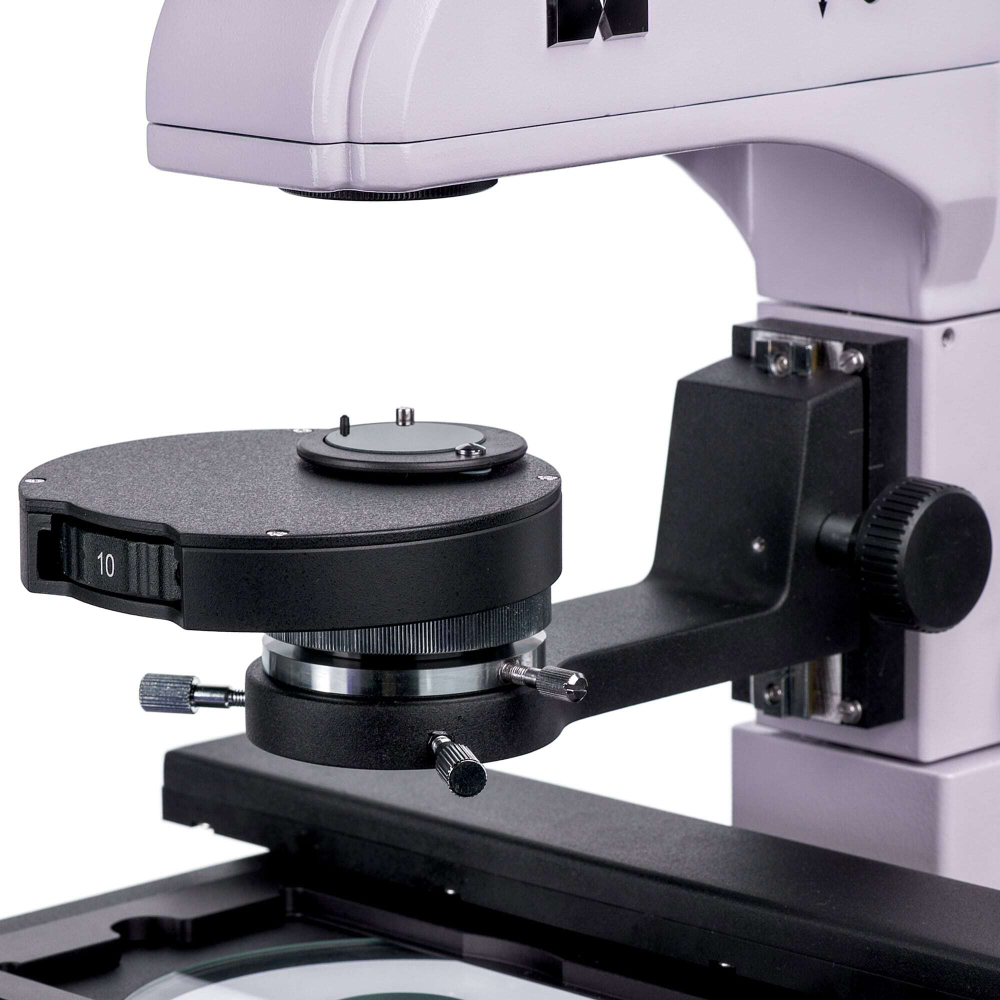

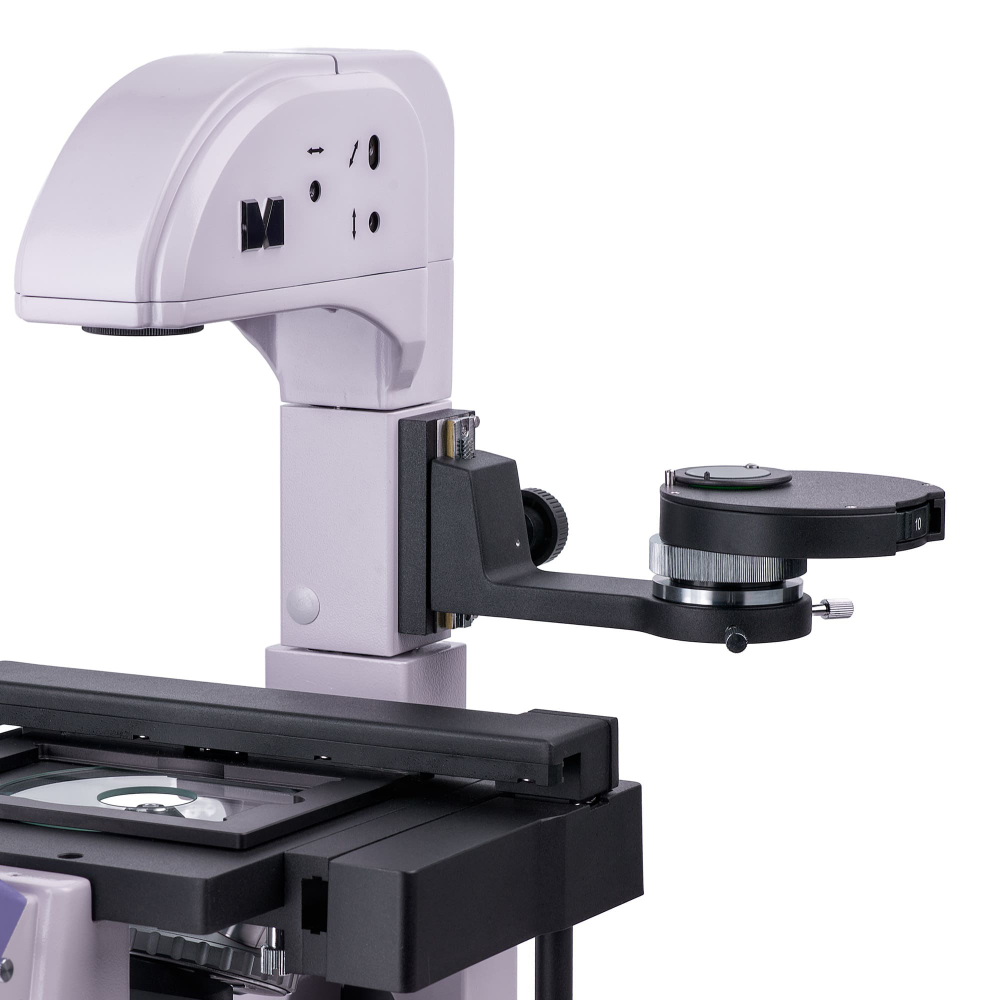

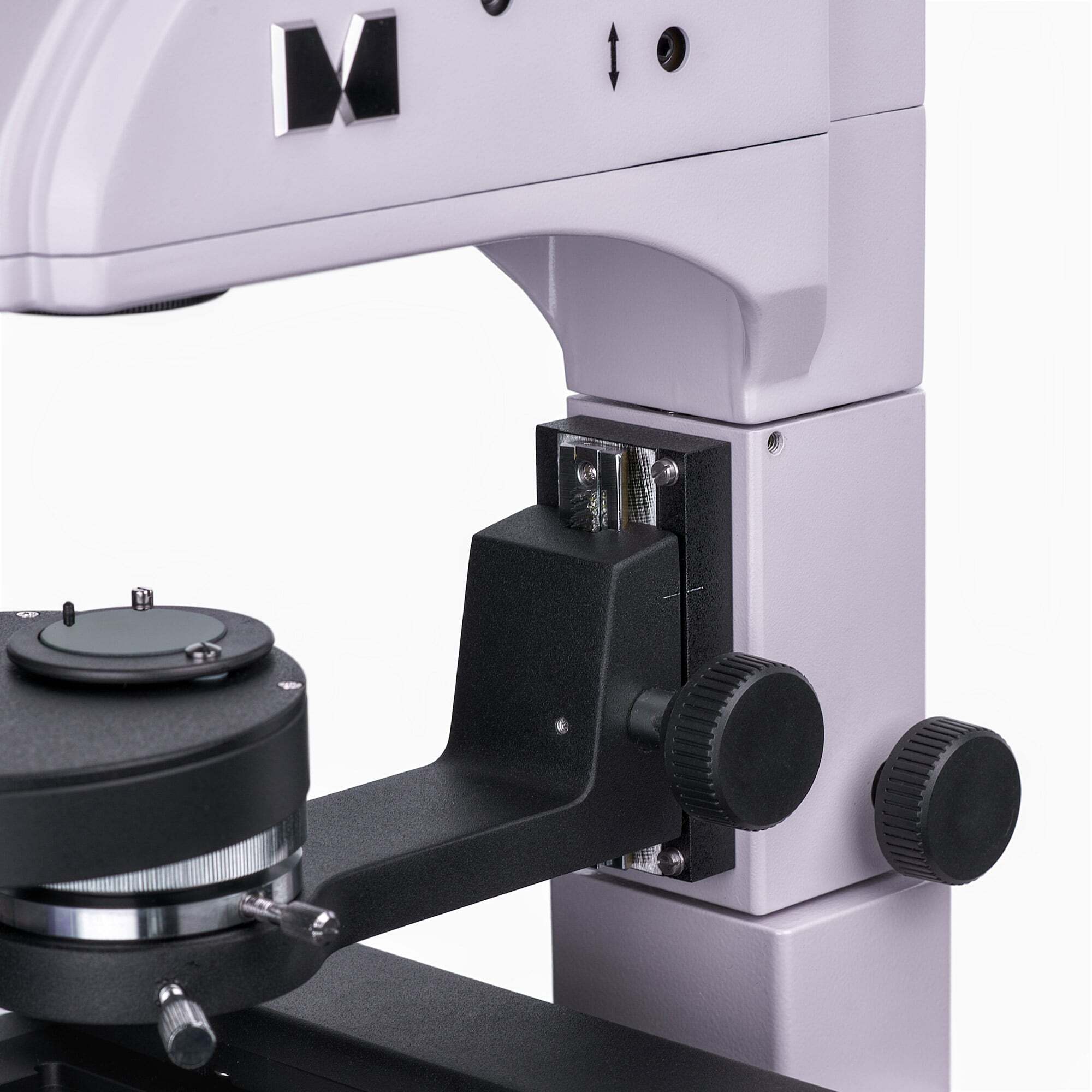

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
Источник проходящего света

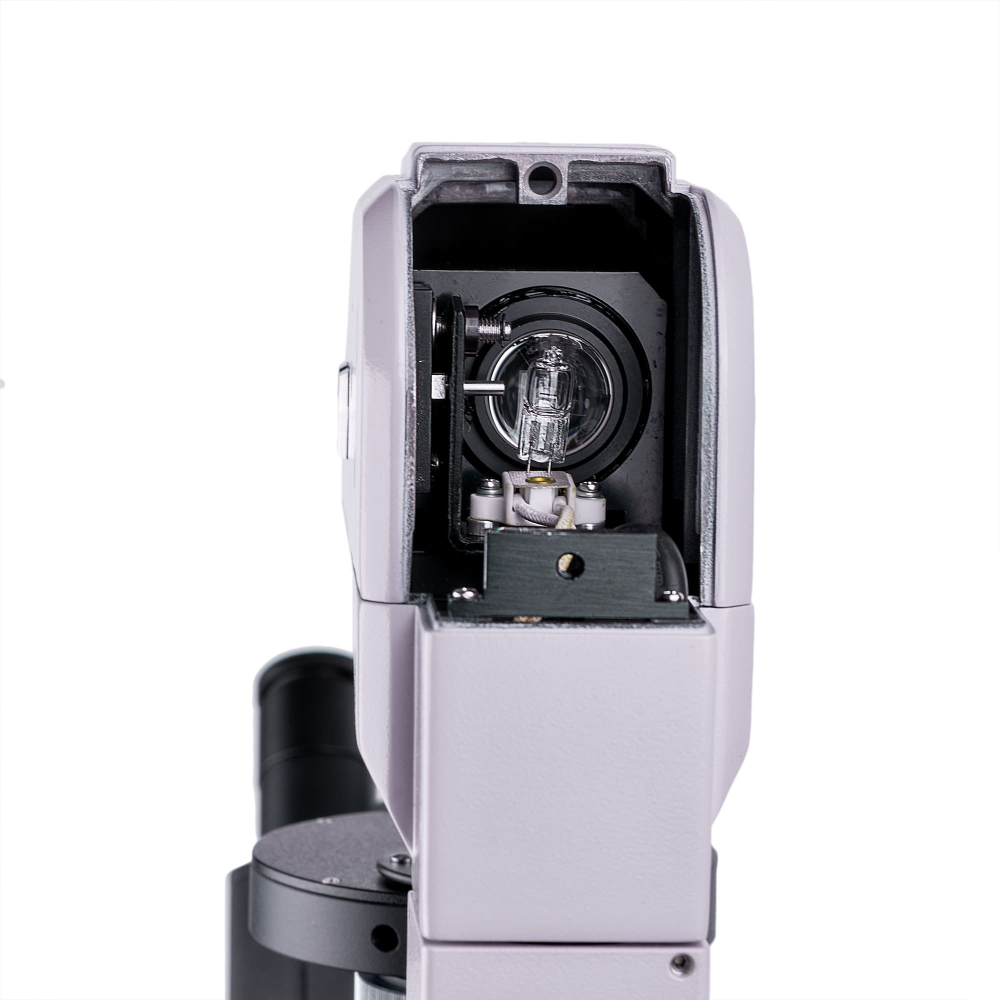

В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.
Освещение по Кёлеру в проходящем свете
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Основные особенности микроскопа:
- Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
- Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
- Настройка освещения по Кёлеру
- Отклоняемый штатив для работы с посудой высотой до 165 мм
- Тринокулярная визуальная насадка с возможностью выбора высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100
- Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн
- Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
- Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения
- Широкая линейка дополнительных аксессуаров
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация:
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив с источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Люминесцентные блоки
- Фонарь ртутной лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Защитный экран
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок поджига ртутной лампы
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Калибровочный слайд
Характеристики
| Тип микроскопа | цифровые, световые/оптические, биологические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Угол наклона окулярной насадки | 45° |
| Увеличение, крат | 100–400 базовая комплектация (*опция: 100–500/600/800/1000) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой; 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PLL 10х/0,25, PLL 20x/0,40, PLL 40x/0,60, PLL 10x/0,25 PHP2 фазовый, PLL 20x/0,40 PHP2 фазовый, PLL 40x/0,60 PHP2 фазовый; парфокальная высота 45 мм |
| Револьверное устройство | на 6 объективов |
| Рабочее расстояние, мм | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 227х208, неподвижный, с механическим устройством перемещения образца и стеклянной вставкой O118 мм; держатели чашек: 86х129,5 мм, O90 мм; 34x77,5 мм, O68,5 мм; 57x82 мм, O60 мм; 29x77,5 мм, O35 мм |
| Диапазон перемещения предметного столика, мм | 77/134,5 |
| Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы; тип крепления «под винт» |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | флуоресцентная, галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 85–265 В / 50/60 Гц |
| Тип лампы подсветки | отраженный свет: ртутная лампа 100 Вт; проходящий свет: галогенная лампа 12 В/30 Вт |
| Диапазон рабочих температур, °С | +5… +35 |
| Число мегапикселей | 8 |
| Чувствительный элемент | SONY Exmor/Starvis CMOS, цветной, 1/1,2"" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2,9x2,9 |
| Чувствительность, вольт на люкс-секунду на длине волны 550 нм | 1028 мВ при 1/30 с |
| Возможность записи видео | есть |
| Кадровая частота | 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0) |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
| Выход | HDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | сетевой адаптер 12 В/1 А |
| Диапазон рабочих температур, °С | –10... 50 |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Фото | *.jpg, *.tif |
| Видео | *.h264/*.h265, *.mp4 |
| Флуоресцентный модуль | фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) |
| Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | ультрафиолетовый (UV), 320–380 нм / 425 нм / 435 нм; фиолетовый (V), 380–415 нм / 455 нм / 475 нм; синий (B), 450–490 нм / 505 нм / 515 нм; зеленый (G), 495–555 нм / 585 нм / 595 нм |
| Фазово-контрастное устройство | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | комбинированная |
| Метод исследования | фазово-контрастная микроскопия, флуоресценция, светлое поле |
| Цифровая камера в комплекте | есть |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Максимальное разрешение | 3840x2160 пикс |
| Монитор | IPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
