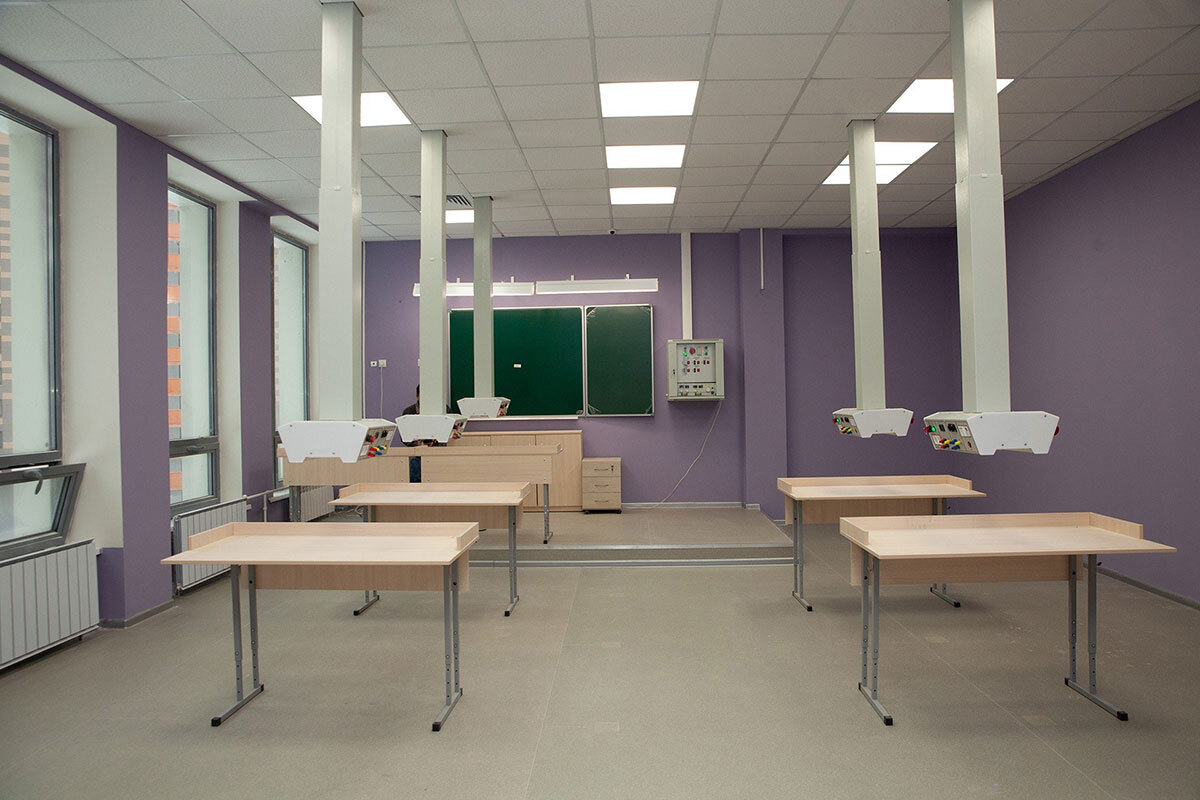

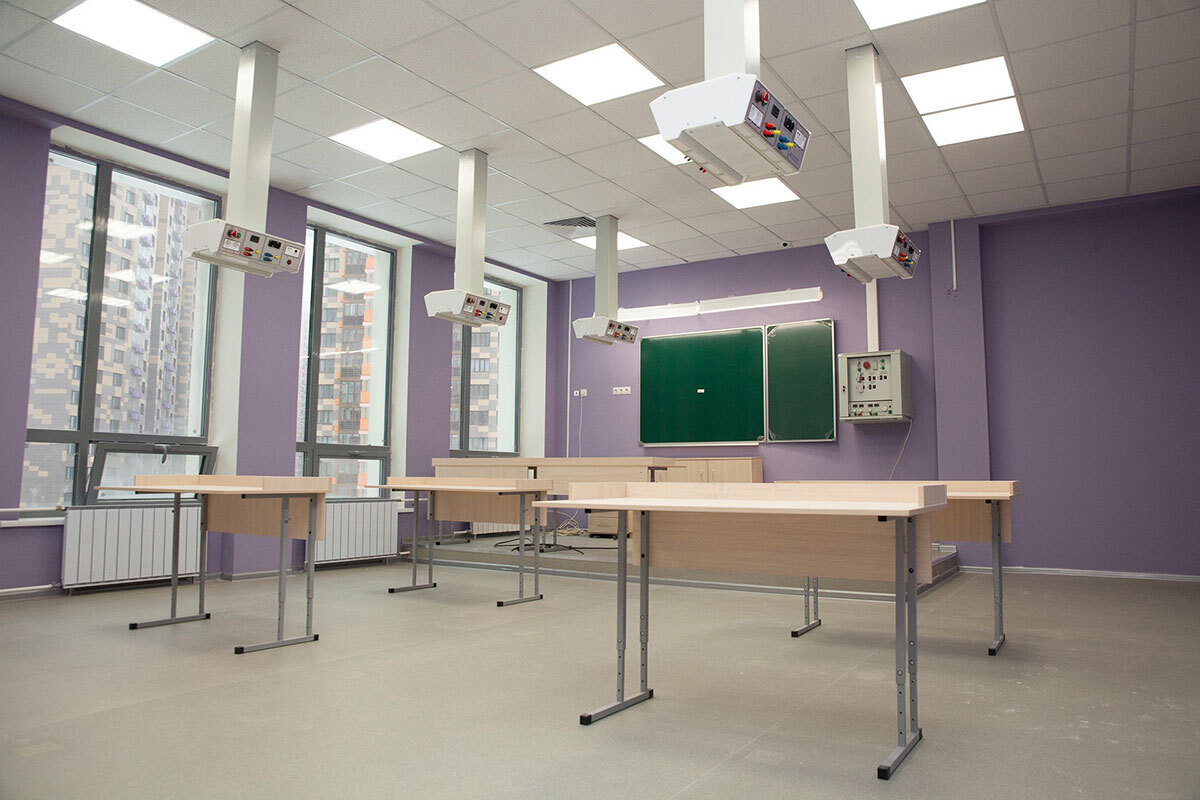

Лабораторный подвесной комплекс подачи электричества ПрофЛаб

Согласно Приказу № 590 Министерства Просвещения РФ Система электроснабжения потолочная входит в Перечень обязательных средств обучения и воспитания (Подраздел 14. Кабинет физики пункт 2.14.4), необходимых для реализации образовательных программ.

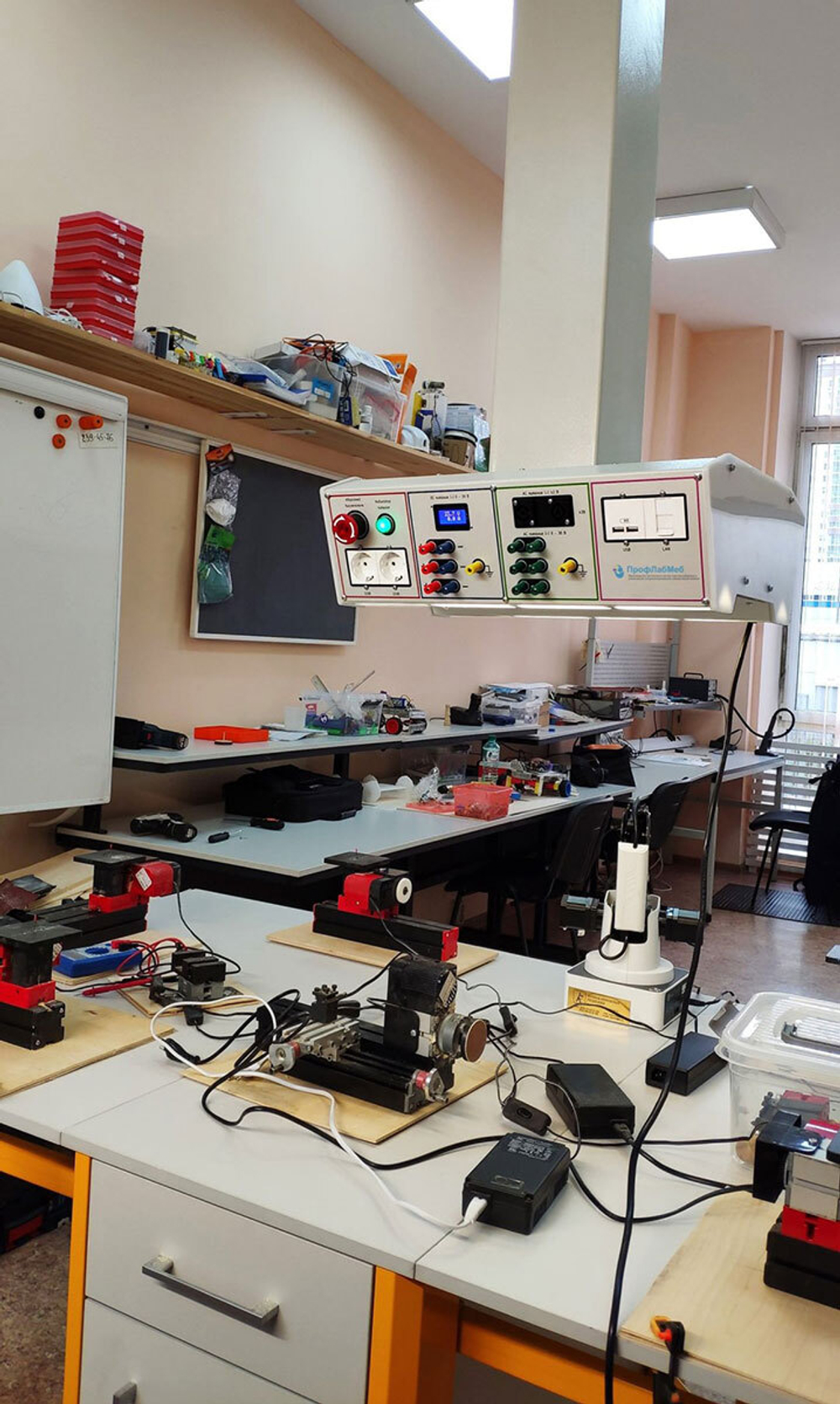

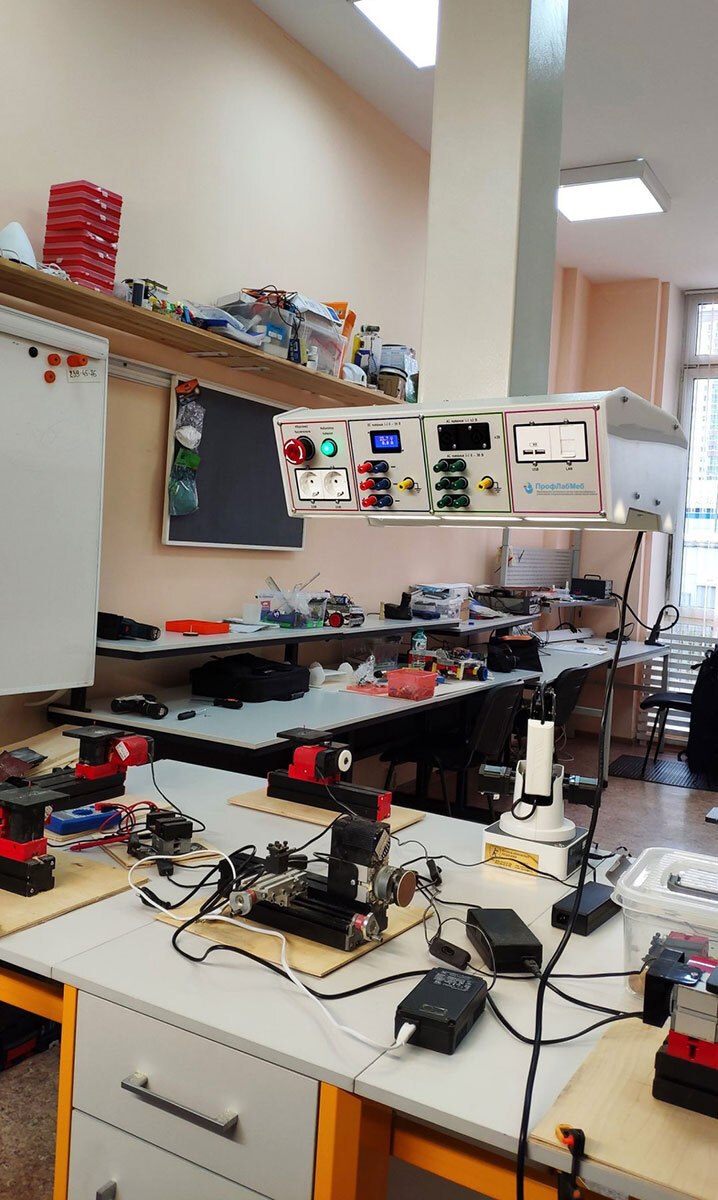

Система электроснабжения потолочная применяются для обеспечения электропитанием (220В; пониженным переменным и постоянным напряжением) оборудования, электрических схем, цифровых лабораторий, робототехники, станков, подзарядки ноутбуков и для других целей, при проведении демонстрационных опытов, фронтальных и лабораторных работ, практикумов, кружковых и факультативных занятий.

Оборудование объединено в единую информационную сеть и интегрировано в единую информационную систему. Система обеспечивает безопасное размещение электрических розеток за пределами доступа учеников во время отсутствия необходимости работы с электроприборами. Все компоненты управления находятся под контролем преподавателя полностью, исключая несанкционированный доступ со стороны учеников.

Состав комплекта

• Автоматизированный лифт-модуль электроснабжения двухсторонний ПМ-А3Д – 7 шт.
• Шкаф электроснабжения и управления лифт-модулями ШЭПМ-3 – 1 шт.
• Специализированный набор – 1 шт.

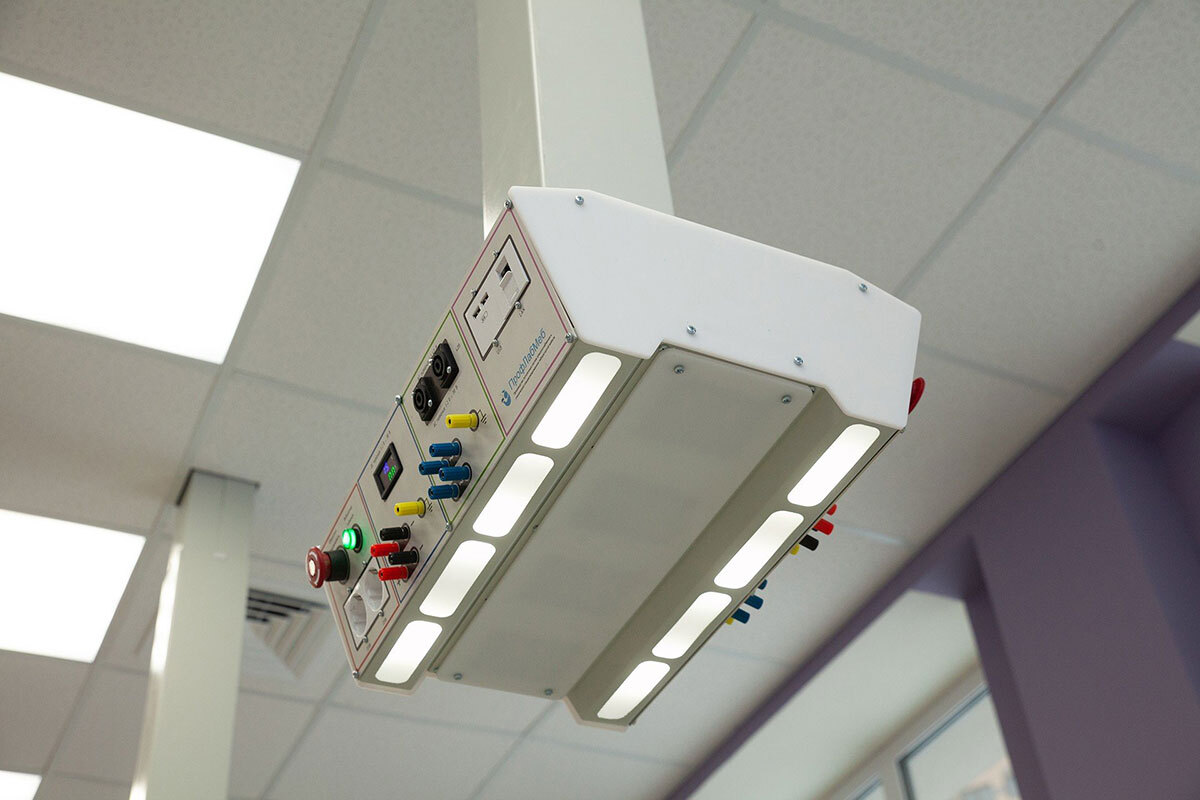

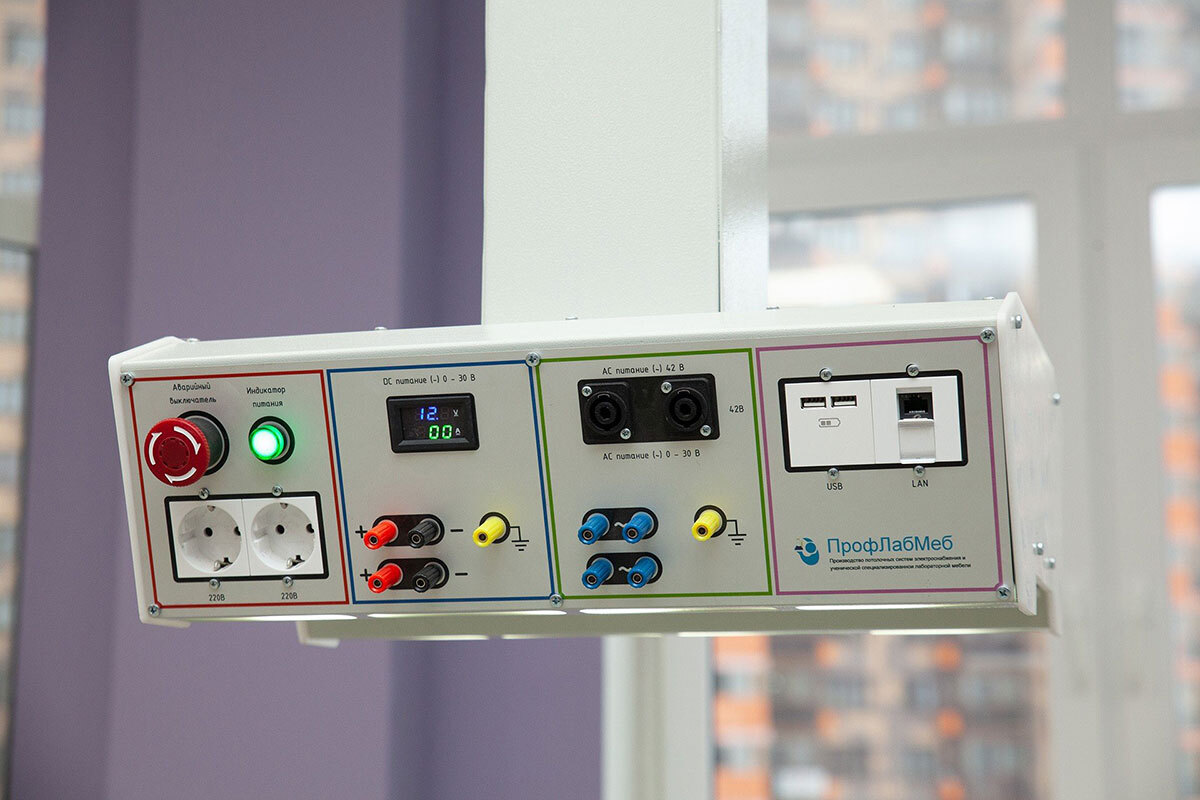

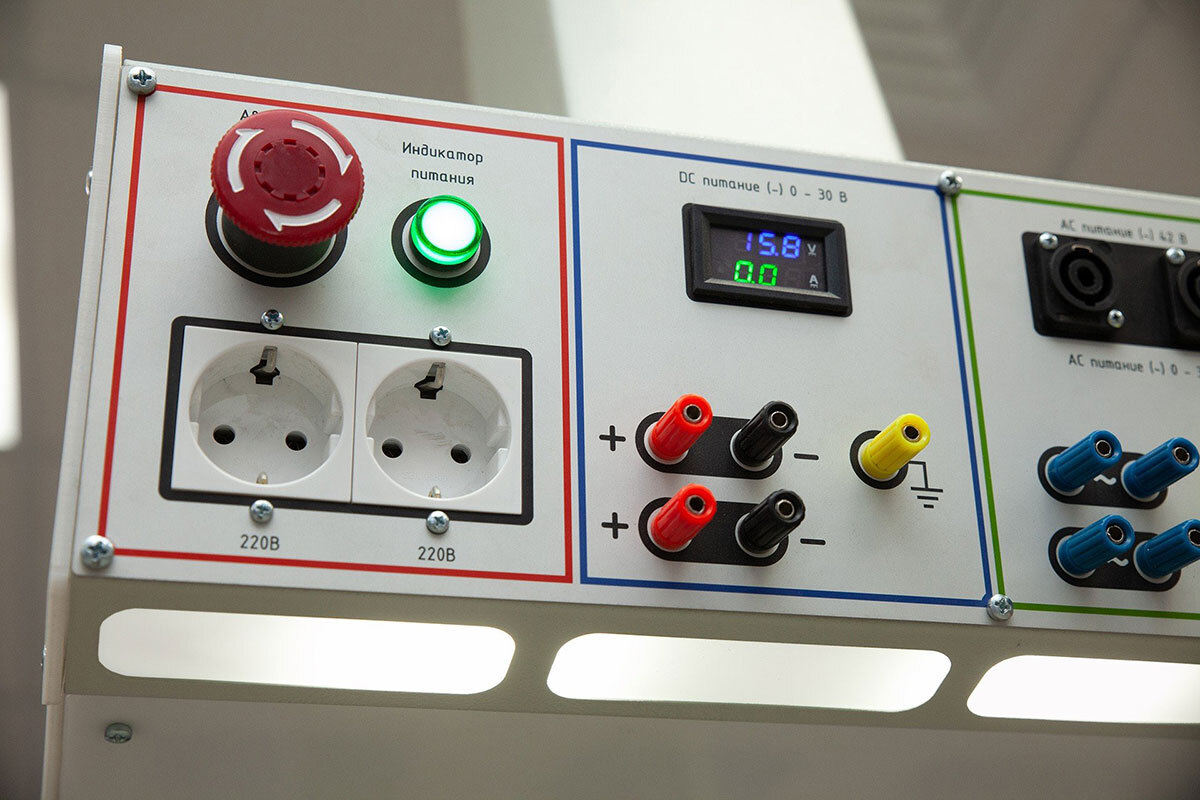

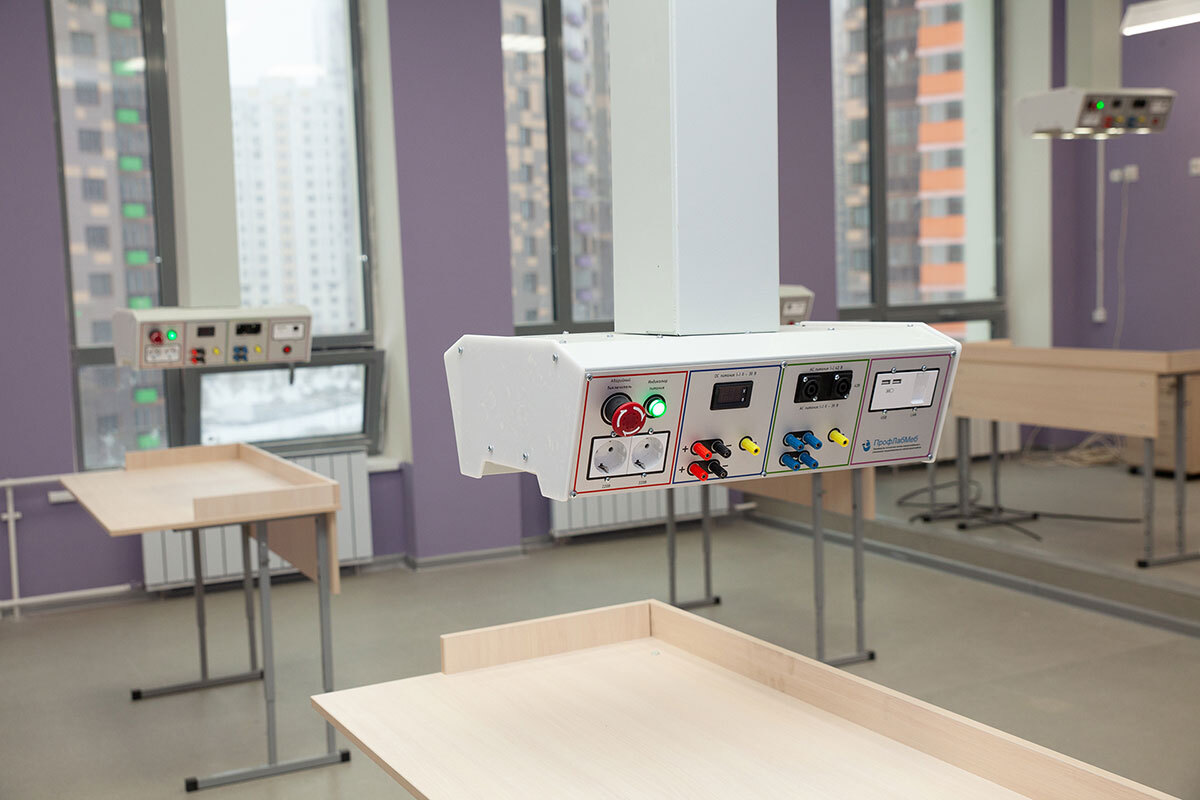

Автоматизированный лифт-модуль электроснабжения двухсторонний ПМ-А3Д

• Лифт-модуль двухсторонний включает в себя:
• Кнопка аварийного отключения питания
• Индикаторная лампа "Питание". Розетки 220 В
• Вольтметр и амперметр для постоянного напряжения с LED дисплеем
• Клеммы постоянного напряжения 0-30В (—)
• Клеммы переменного напряжения 0-42 В (~)
• Разъемы USB 5V
• Локальная розетка LAN
• Кнопка включения LED освещения
• Диапазон изменения высоты потолочного модуля: 810 мм
• Положение модуля от пола в поднятом положении: 2095 мм (+-50 мм)
• Положение модуля от пола в опущенном положении: 1285 мм (+-50 мм)

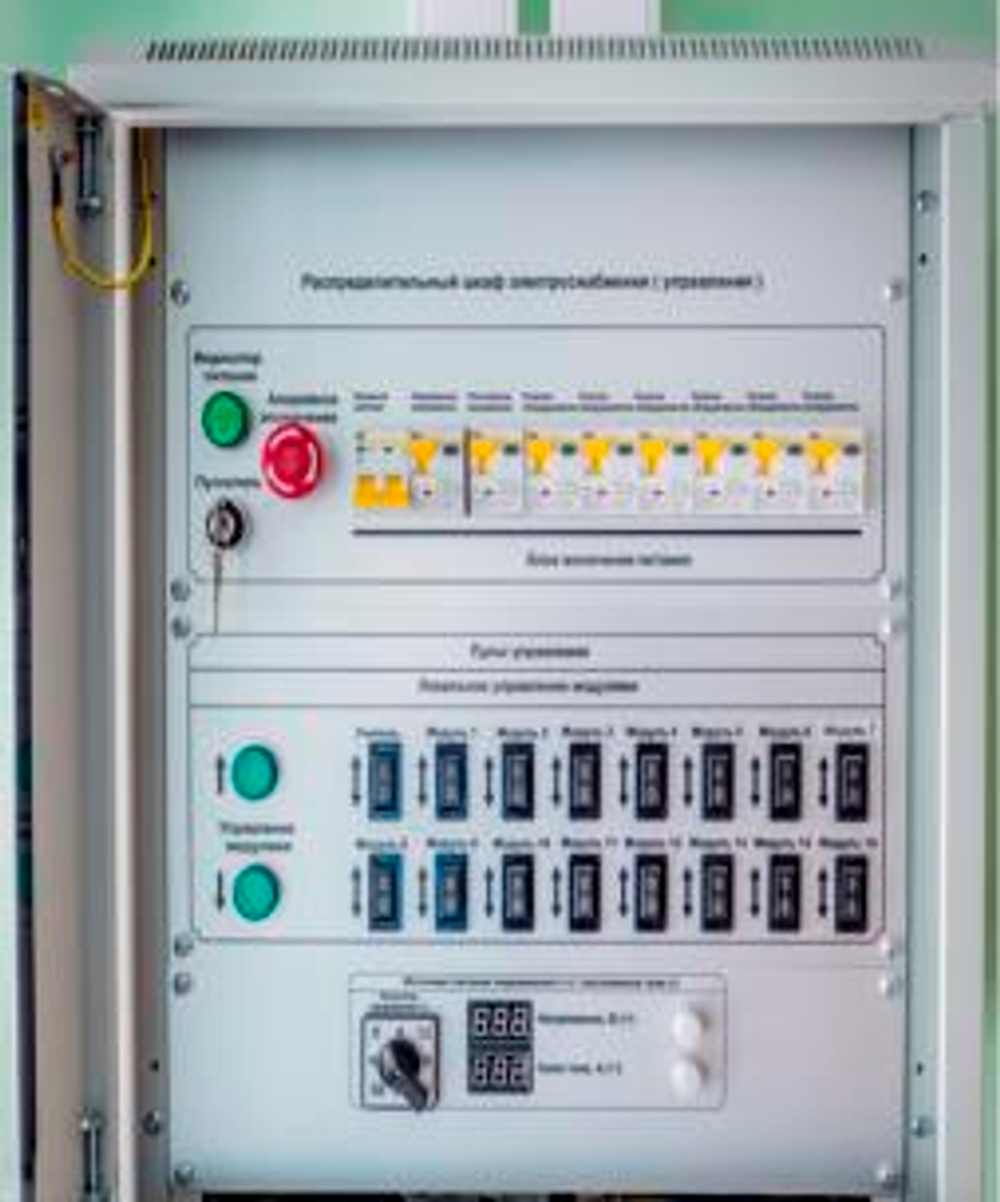

Шкаф электроснабжения и управления лифт-модулями ШЭПМ-3

Шкаф управления системы электроснабжения включает в себя:

• табло управления – 1 шт.
• включатель системы с ключом активации – 1 шт.
• включатель стойки стола учителя – 1 шт.
• включатель для стоек электроснабжения учеников
• управление подъемом и опусканием потолочных модулей: одновременно, по группам или по отдельности каждый модуль
• кнопка аварийного выключения электроснабжения
• комплект коммуникаций для подключения системы

Устройство имеет дисплей для отображения силы тока и напряжения постоянного тока.

Устройство выдает постоянный и переменный ток для подачи его на потолочные модули электроснабжения учеников.

Устройство имеет регулятор выдаваемого напряжения.

Выходное напряжение переменного тока, В.: от 0 до 42 В.

Выходное напряжение постоянного тока, В.: от 0 до 32 В.

Специализированный набор

Набор №1 предназначен для изучения работы двухканального осциллографа и измерения характеристик переменного тока.

Набор №2 предназначен для:

• Изучения Закона Ома;
• Последовательного, параллельного и смешанного соединения проводников;
• Зависимости мощности и КПД источника от напряжения на нагрузке;
• Характеристики полупроводникового диода;
• Управления силой тока в цепи постоянного тока.
