Учебный стенд «Дизельный двигатель ЯМЗ-6582.10-02»

Конструкция стенда обеспечивает свободный доступ ко всем узлам и агрегатам, тем самым обеспечивая регулировку систем и механизмов, диагностику работающего двигателя на всех скоростных режимах, без нагрузки.

Оборудование применяется в учреждениях среднего и высшего профессионального образования в процессе обучения по курсам: "Устройство автотракторной техники", "Эксплуатация автотракторной техники", "Конструкция и расчет автотракторной техники".

Оборудование также используется в образовательных учреждениях по подготовке водителей и специалистов по проектированию, техническому обслуживанию и ремонту грузовых автомобилей.

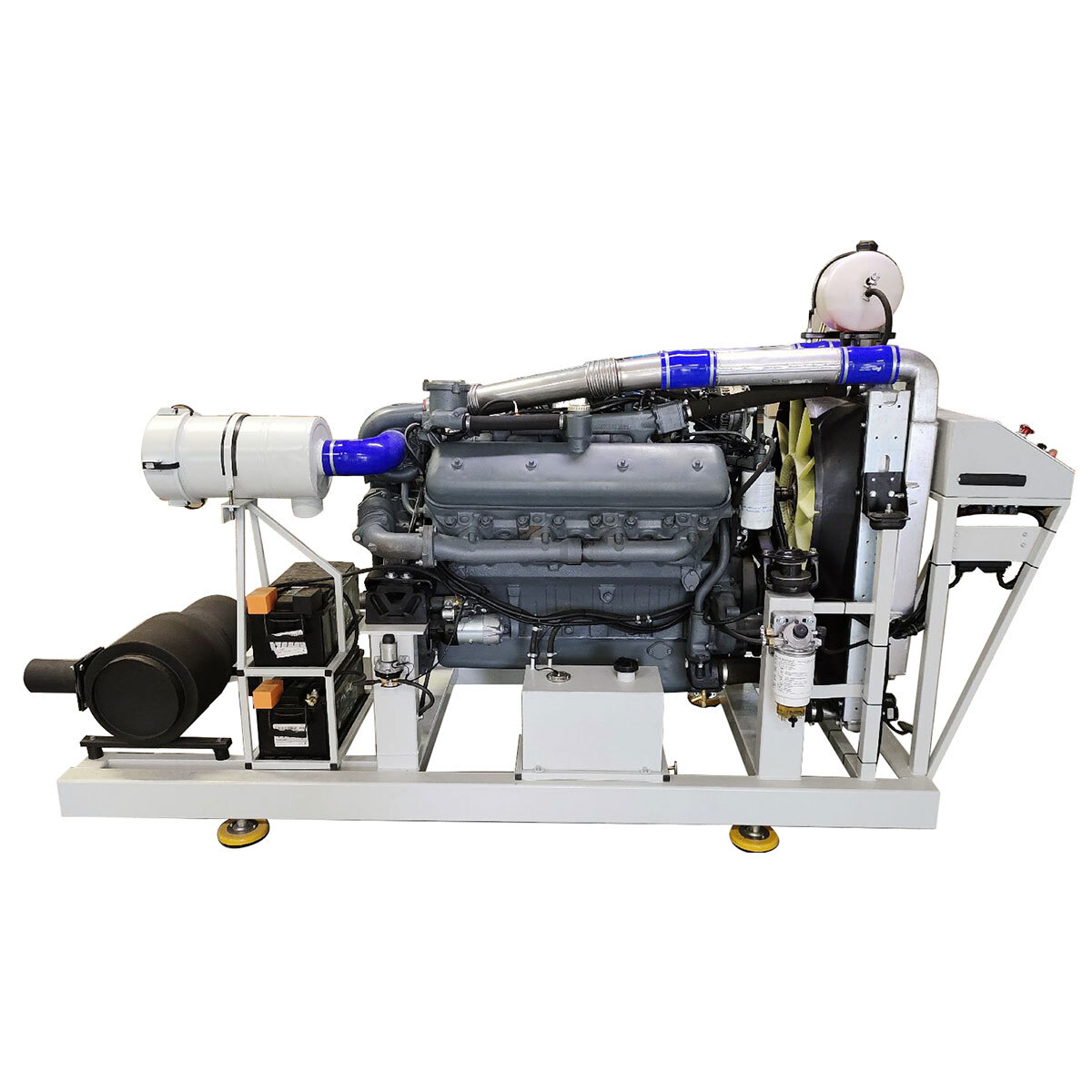

Лабораторный стенд выполнен в виде напольной стальной рамной конструкции и построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) дизельного двигателя ЯМЗ-6582.10-02.

На стенде смонтировано:

• система охлаждения двигателя с радиатором;
• система топливоподачи с топливным баком;
• система отвода отработанных газов с глушителем;
• система электрооборудования;

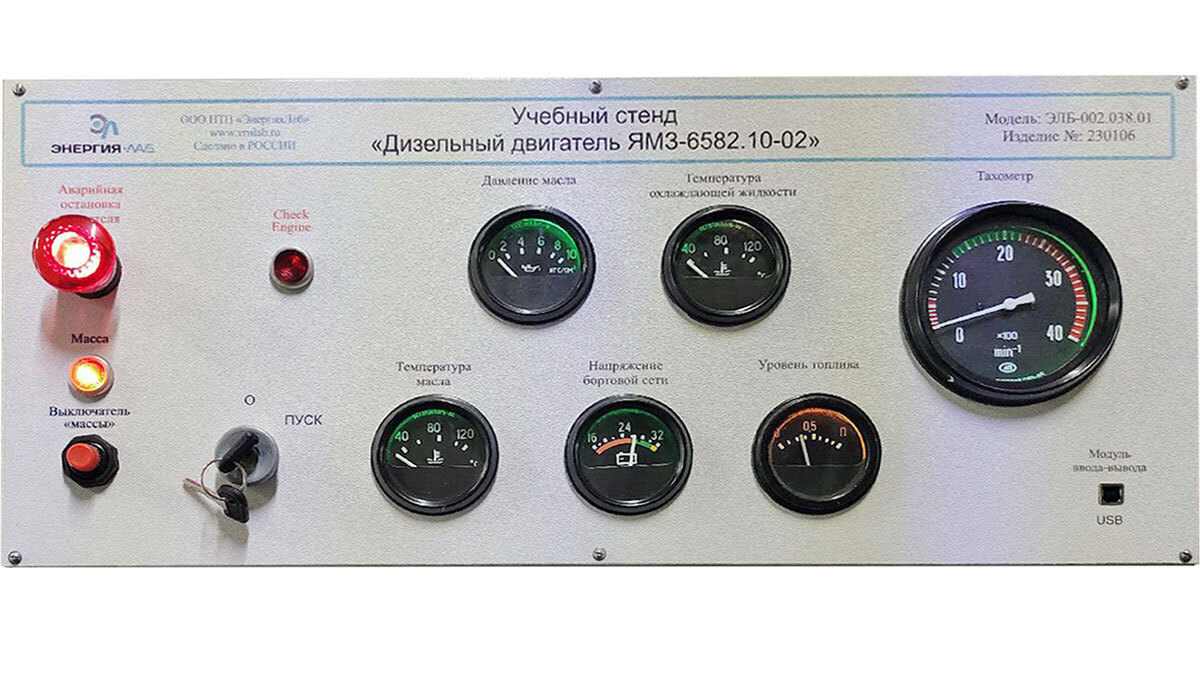

• На лицевой панели размещены основные штатные приборы индикации рабочих параметров двигателя (тахометр, индикаторы температуры охлаждающей жидкости и масла).

В составе стенда:

• Дизельный двигатель с навесным оборудованием, установленный на мобильной раме;
• Панель управления двигателем с выключателем стартера и приборов и комплектом электропроводки;
• Топливный бак малого объема с указателем уровня топлива;
• Аккумуляторная батарея;
• Глушитель шума двигателя;
• Радиатор системы охлаждения;
• Микропроцессорный модуль ввода неисправностей, с управлением от компьютера по средствам Wi-Fi и USB связи.

Пуск двигателя обеспечивается при помощи выключателя стартера и приборов.

Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда.

Лицевые панели и панель управления стенда имеют защитное порошковое покрытие.

Лабораторные работы

• Изучение особенностей конструкции дизельного двигателя
• Проверка уровня и замена технических жидкостей
• Регулировка приводных ремней
• Проверка электрооборудования двигателя и АКБ
• Обслуживание топливной системы
• Регулировочные работы на ДВС
• Поиск и устранение простейших неисправностей электрооборудования

Комплект поставки

• Стенд-тренажер «Дизельный двигатель ЯМЗ-6582.10-02»
• Ноутбук с установленной операционной системой и программным обеспечением;
• Тестер диагностический АСКАН-10;
• Паспорт изделия;
• Руководство по эксплуатации;
• Методические рекомендации по проведению лабораторных работ;
• Набор инструмента необходимого для выполнения ТО;
• Руководство по ремонту и эксплуатации ДВС данного типа;
• Виртуальный лабораторный практикум «Дизельный двигатель электроагрегата АПА-100»
