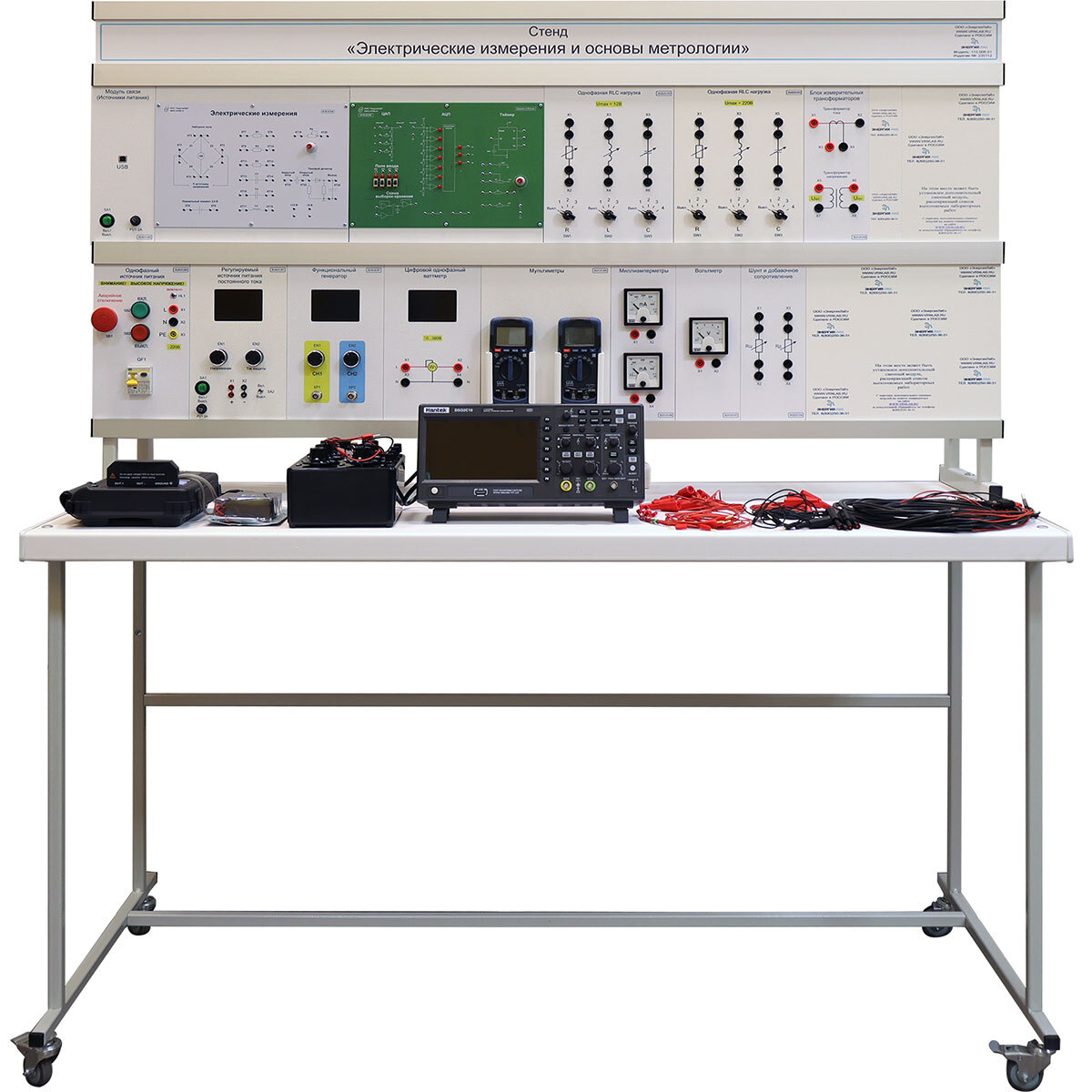

Стенд «Электрические измерения и основы метрологии»

Стенд «Электрические измерения и основы метрологии» выполнен в настольном исполнении: стойка с модулями устанавливается на лабораторном столе заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

Измерения в цепях постоянного тока

1. Прямые измерения напряжения и тока аналоговым и цифровым приборами.
2. Определение полярности напряжения и направления тока по показаниям приборов.
3. Косвенные измерения напряжения и тока.
4. Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
5. Калибровка аналоговых амперметра и вольтметра.
6. Определение методической погрешности измерений, обусловленной влиянием приборов.
7. Оценка величины сопротивления аналоговых и цифровых приборов.
8. Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом.

Измерения в цепях переменного тока.

1. Прямые измерения синусоидальных напряжения и тока.
2. Прямые измерения несинусоидальных напряжений и токов.
3. Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
4. Оценка верхней границы частотного диапазона измерительных приборов.

Измерение мощности в цепях постоянного и переменного тока

1. Косвенное измерение мощности методом амперметра и вольтметра.
2. Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
3. Прямое измерение активной мощности в цепи синусоидального тока.
4. Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
5. Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.

Измерение электрического сопротивления в цепях постоянного тока.

1. Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
2. Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
3. Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
4. Сборка схемы, испытание и калибровка аналогового омметра.
5. Сборка и испытание мостовой схемы измерения электрического сопротивления.
6. Измерение электрического сопротивления методом замещения.

Измерение параметров элементов электрических цепей при синусоидальном напряжении.

1. Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
2. Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
3. Измерение параметров элементов электрических цепей с помощью мостов переменного тока
4. Прямые измерения параметров последовательной или параллельной схемы замещения элементов электрических цепей.

Измерения с помощью электронного осциллографа.

1. Измерение параметров переменных напряжений и токов с помощью осциллографа в режиме линейной развертки (Y – t).
2. Измерения фазы и частоты с помощью осциллографа в режиме X– Y.

Узлы цифровых измерительных устройств.

1. Изучение ЦАП на основе матрицы R-2R.
2. Изучение параллельного АЦП.

Комплект поставки

• Стойка для установки модулей
• Комплект модулей
  • Модуль «Электрические измерения»
• Измеритель R-L-C
• Магазин сопротивлений
• Осциллограф
• Комплект соединительных проводов и сетевых шнуров
• Паспорт
• Техническое описание оборудование
• Мультимедийная методика
• Руководство по выполнению базовых экспериментов
