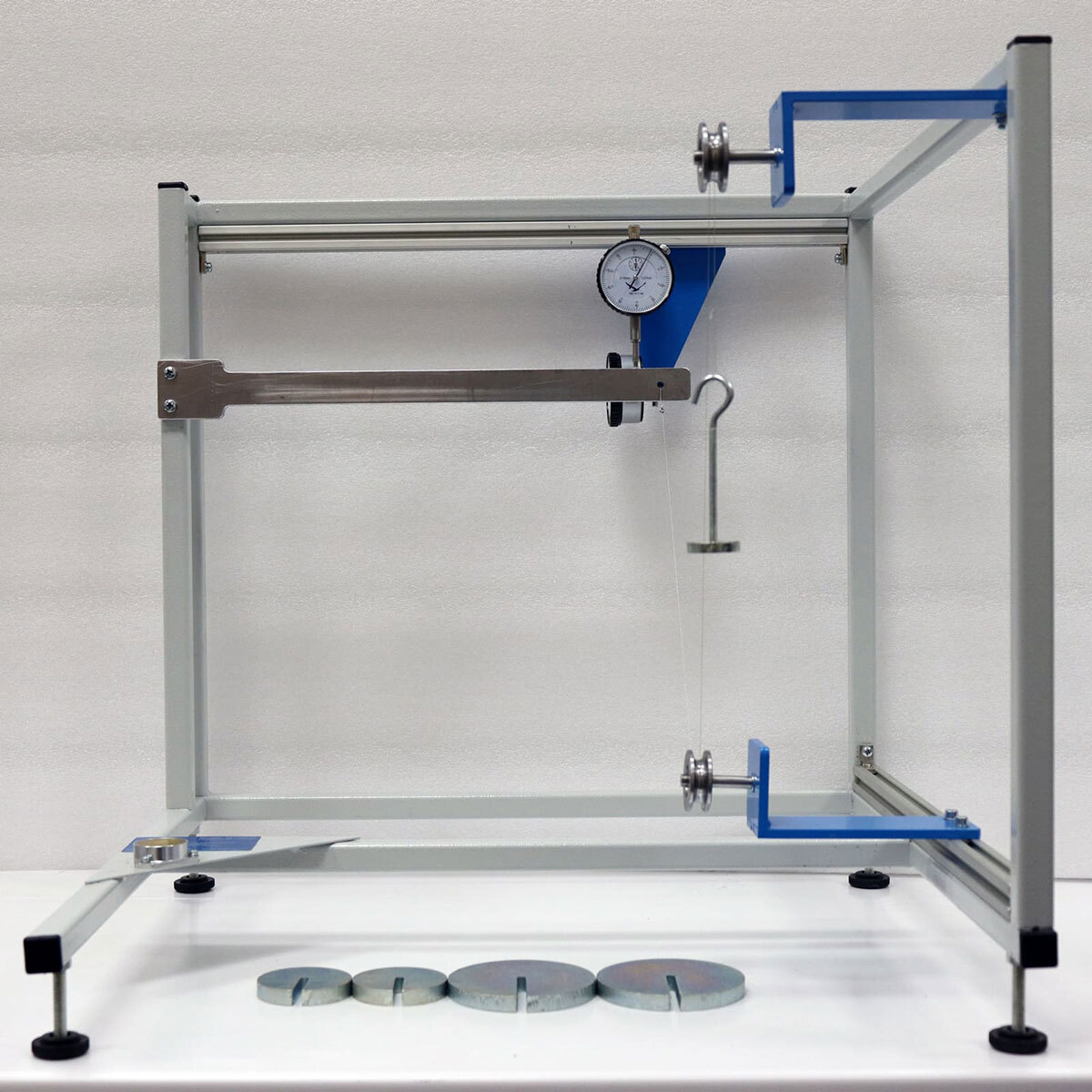

Стенд представляет собой жесткое сварное основание, выполненное из стального профиля с полимерным покрытием. Цвет покрытия: RAL7035, текстура «шагрень».

Основание укомплектовано регулируемыми слабо скользящими опорами. Диапазон регулировки 10 мм. Для проверки правильности установки основания в горизонтальной плоскости в комплект входит уровень.

Для задания угла нагружения балки используется система с двумя роликами: подвижным и неподвижным. Нагружение осуществляется с помощью наборных грузов.

Грузы выполнены методом лазерной резки. На грузы нанесено гальваническое покрытие. На каждом грузе выгравировано значение его массы. Величина массы указана в граммах.

Измерение перемещения сечений балки осуществляется с помощью двух индикаторов часового типа, установленных ортогонально на специальной подвижной платформе.

Комплект поставки

• Лабораторный стенд «Косой изгиб балки» в сборе – 1 шт.
• Уровень – 1 шт.
• Тросик с подвесом – 1 шт.
• Набор инструментов – 1 шт.
• Набор грузов – 1 шт.
• Флешнакопитель с методическими указаниями и учебным видеороликом – 1 шт.
• Гарантийный талон – 1 шт.
• Паспорт – 1 шт.
