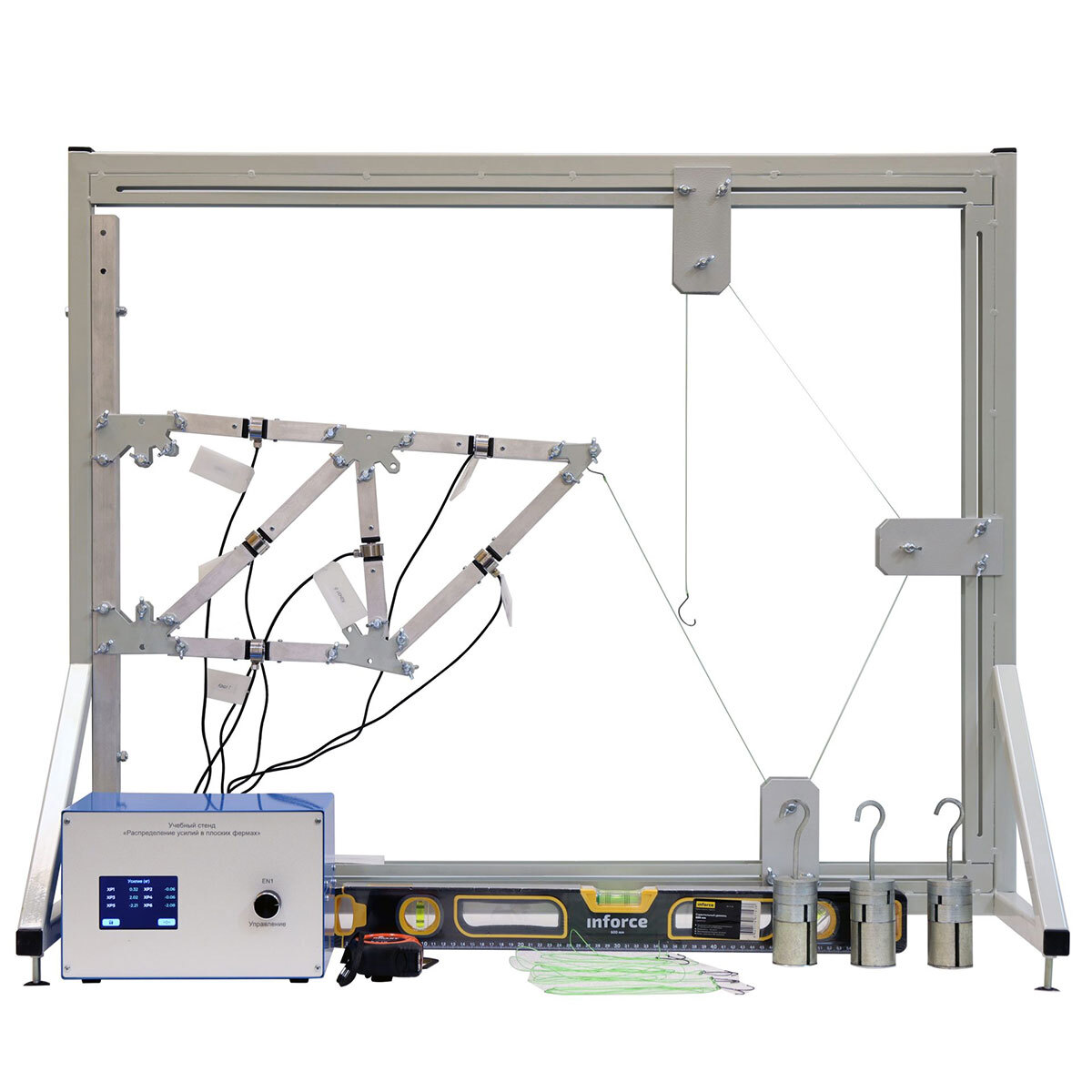

Учебный стенд «Распределение усилий в плоских фермах»

Учебная лабораторная установка представляет собой жесткую сварную конструкцию, с порошковым покрытием. Регулируемые опоры предназначены для строго горизонтального размещения учебного стенда. Для контроля горизонтальности используется уровень.

На стальном основании имеется балка для установки исследуемой фермы, и система нагружения.

Ферма собирается согласно заданию преподавателя из деталей входящих в комплект для сборки фермы. На деталях, на которых происходит измерения усилия в элементе фермы, закреплены тензорезисторы.  Соединение в ферму осуществляется с помощью специальных соединителей, а также комплекта крепежных деталей.

Для создания нагрузки используется система нагружения, которая представляет собой набор из роликов и подвесов для грузов. Величина и направление нагрузки могут регулироваться с помощью наборных грузов и роликов.

Для соединения тензорезисторов, установленных на деталях, с измерительным прибором используется кабель, один конец которого закреплен на испытуемом образце, а другой снабжен разъемом.

Измерительный прибор представляет собой корпус:

• исполнение: внешний периметр из стали с порошковой покраской, а передняя и задняя панели из ABS пластика (или эквивалент), белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати;
• все необходимые надписи и обозначения на лицевой панели блока измерения должны быть выполнены с помощью цветной термопечати.

Комплект поставки

• Стальное основание с балкой для установки фермы и системой нагружения – 1 шт.;
• Уровень – 1 шт.;
• Измерительный прибор – 1 шт.;
• Кабель электропитания – 1 шт.;
• Детали с тензорезисторами – 6 шт.;
• Комплект деталей для сборки фермы – 1 шт.;
• Комплект грузов – 1 шт.;
• Флешнакопитель с методическими указаниями и учебным видеороликом – 1 шт.
• Гарантийный талон – 1 шт.;
• Паспорт – 1 шт.
