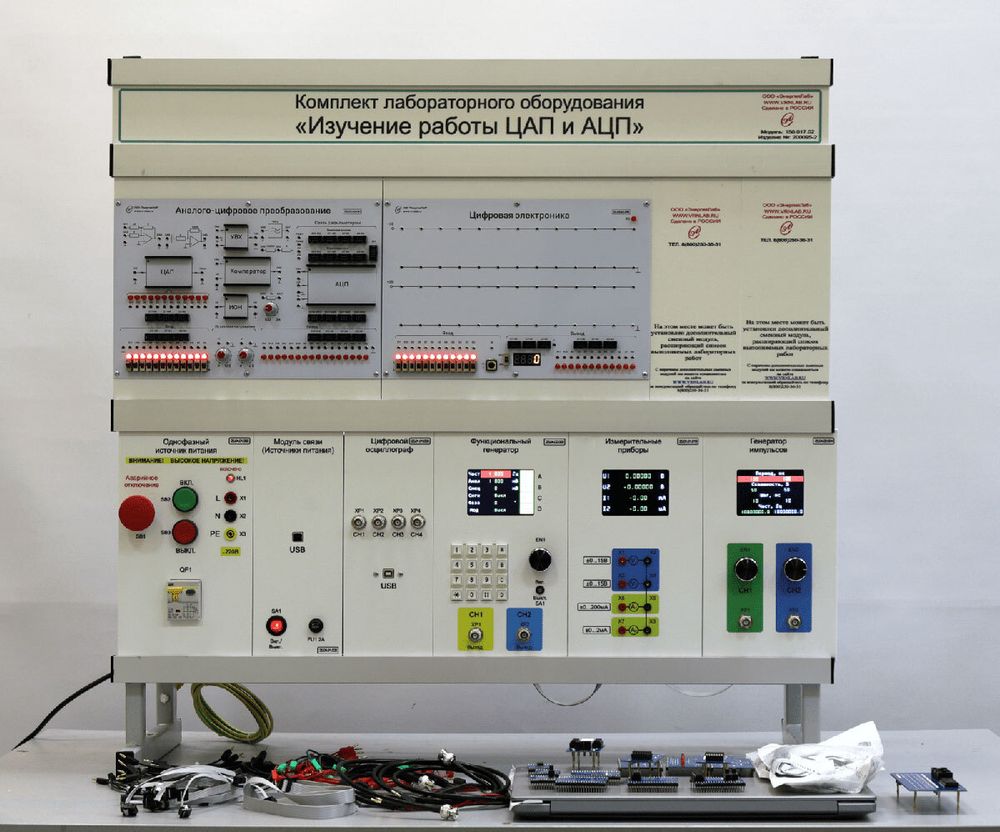

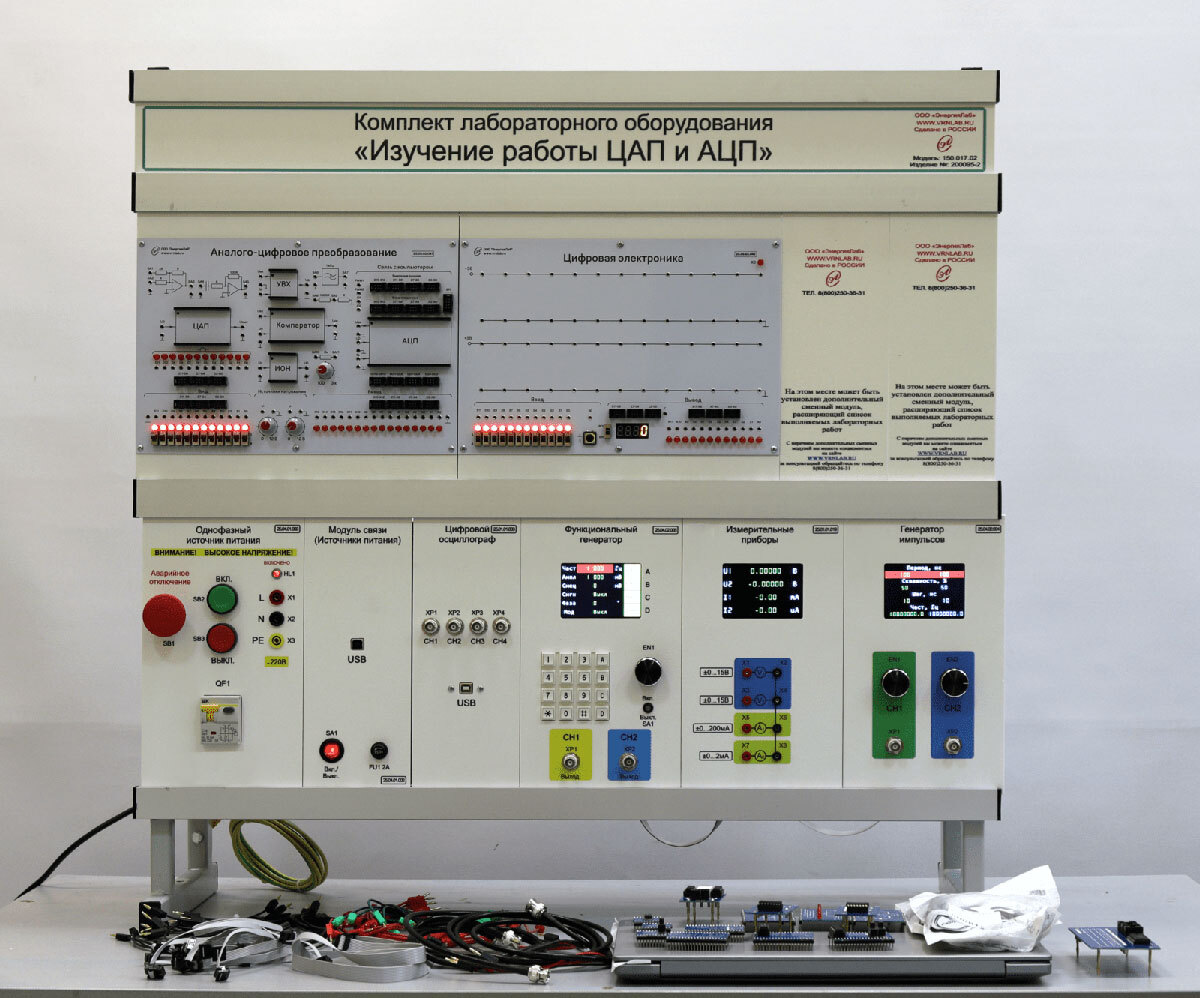

Комплект лабораторного оборудования «Изучение работы ЦАП и АЦП»

Помочь студентам в изучении методов и принципах работы большинства цифро-аналоговых (ЦАП) и аналого-цифровых (АЦП) устройствах.

Позволить студентам самостоятельно собрать из однотипных функциональных узлов цифровые схемы. Провести исследование статических и динамических параметров с возможностью визуализации сигналов в промежуточных точках изучаемой структуры.

Провести исследования наиболее распространенных ЦАП и АЦП в интегральном исполнении.

Получение измеряемых данных, как в ручном режиме, так и в автоматическом режиме, с использованием специализированного оборудования.

Облегчить создание отчета по проделанным исследованиям с помощью специализированного программного обеспечения и специализированного оборудования.

Лабораторные работы

• ЦАП:
  • характеристика преобразования;
  • напряжение смещения нуля;
  • погрешность полной шкалы;
  • относительная разрешающая способность;
  • абсолютная разрешающая способность;
  • дифференциальная погрешность;
  • интегральная погрешность;
  • скорость преобразования (время одного преобразования);
• АЦП:
  • характеристика преобразования;
  • максимальное напряжение преобразования;
  • погрешность смещения нуля;
  • погрешность полной шкалы;
  • определение разрешающей способности;
  • нелинейность;
  • дифференциальная нелинейность;
  • отсутствие пропущенных кодов;
  • монотонность характеристики преобразования;
  • время преобразования;
• ИОН:
  • Коэффициент стабилизации по входному напряжению;
  • Коэффициент стабилизации по току нагрузки;
  • Долговременная нестабильность (временной дрейф);
  • Ток потребления («ток холостого хода», «минимальный рабочий ток»);
  • Собственное падение напряжения;
  • Коэффициент подавления помех с шины питания (PSRR);
  • Переходная характеристика;
  • Нагрузочная переходная характеристика (время установления выходного напряжения);
  • Выходной ток короткого замыкания.
• УВХ:
  • Ошибка усиления;
  • Ошибка хранения;
  • Время захвата;
• Компаратор:
  • статическая точность
  • статическая чувствительность
  • Время переключения компаратора tn
  • Время задержки tз
  • Время нарастания tн (и спада tс) до порога срабатывания логической схемы.
• Изучение цифрового частотомера.
• Изучение цифрового фазометра.
• Изучение измерителя временных интервалов

Комплект поставки

1. Стойка для установки модулей
2. Комплект модулей
   • Модуль «Генератор импульсов» – 1 шт.
   • Модуль «Цифровая электроника» – 1 шт.
   • Модуль «Аналого-цифровое преобразование» – 1 шт.
   • Модуль «Измерительные приборы» 30В – 1 шт
   • Модуль «Функциональный генератор» – 1 шт
   • Модуль «Однофазный источник питания» – 1 шт
   • Модуль «Модуль связи (Источники питания)» – 1 шт
   • Модуль «Цифровой осциллограф» – 1 шт
3. Набор аксессуаров и документов – 1 шт.
4. Комплект соединительных проводов и сетевых шнуров – 1 шт.
5. Набор сменных функциональных блоков – 1 шт.
6. Ноутбук – 1 шт.
7. Паспорт – 1 шт.
8. Комплект программного обеспечения – 1 шт.
9. Комплект технической документации – 1 шт.
