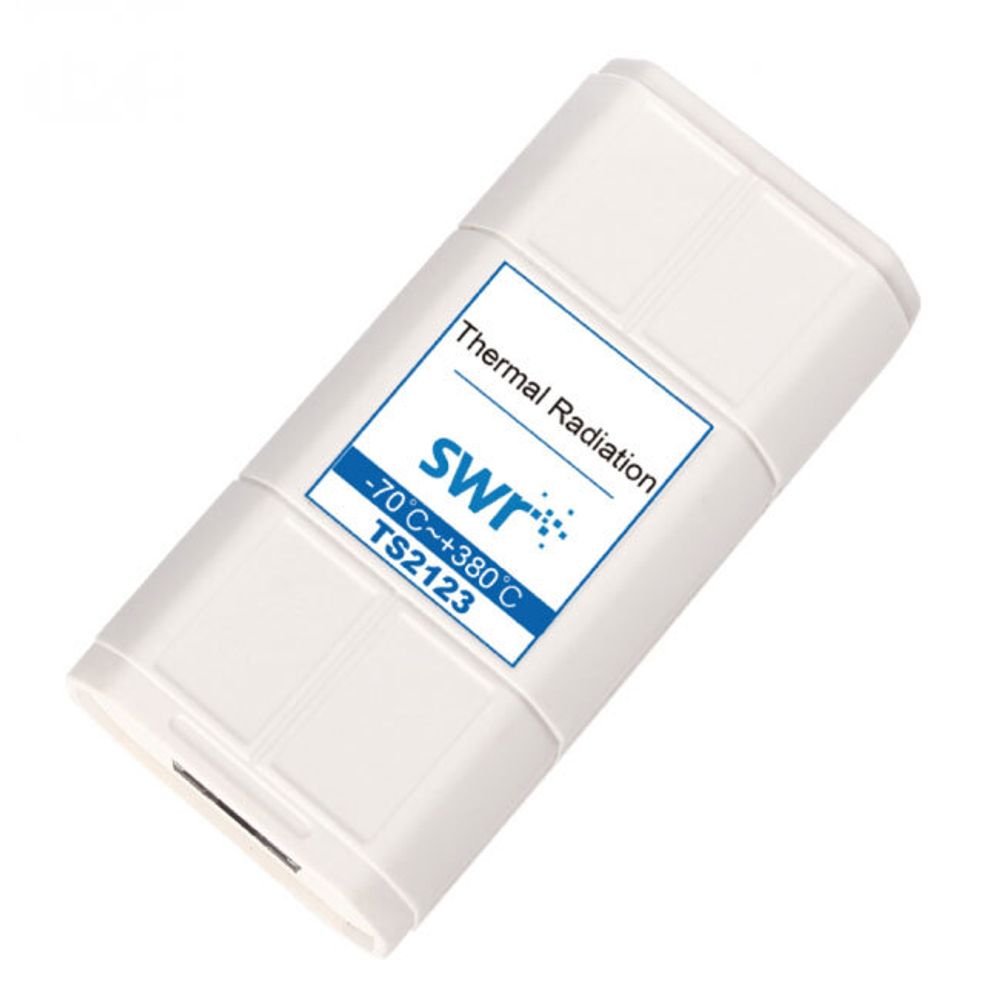

RJ45 Датчик теплового излучения SWR TS2123 ✅

Характеристики

Объекты отдают энергию посредством теплового излучения и получают энергию за счёт теплового излучения, отдаваемого другими объектами. Для одного и того же объекта способность к тепловому излучению и поглощению теплового излучения одинакова, то есть хороший излучатель является также и хорошим поглотителем. Способность объекта к тепловому излучению определяется его температурой, сортом, состоянием поверхности (цвет, шероховатость). В общем случае способность к тепловому излучению для высокотемпературных объектов выше, чем для низкотемпературных, а тёмный цвет выше, чем оттеночный.

Количество и длина волны энергии, генерируемой тепловым излучением объекта, зависят от температуры его поверхности. Датчик теплового излучения измеряет инфракрасное излучение объекта с помощью встроенного инфракрасного датчика, что позволяет измерить температуру его поверхности. Измерения выполняются без прикосновений и быстро реагируют на запросы.

Датчик теплового излучения состоит из оптической системы, фотоэлектрического детектора, усилителя сигнала, блока обработки и вывода сигнала. Оптическая система собирает энергию инфракрасного излучения объектов, находящихся в поле её зрения. Инфракрасная энергия сходится и фокусируется на фотоэлектрическом детекторе, превращаясь в электрический сигнал. Сигнал преобразуется в значение температуры с помощью усилителя, схемы обработки сигнала, алгоритма в приборе и излучательной способности мишени.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Изменения теплового изучения отображаются и записываются в реальном времени на терминальном устройстве. Изображения в режиме реального времени могут быть получены независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Датчик не требует калибровки перед использованием
• Не помещайте никакую часть датчика на открытый огонь или нагревательную плиту.
• Для обеспечения точности измерений рекомендуется соблюдать расстояние между датчиком и объектом в пределах 2 см.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение теплового излучения чёрного объекта.
• Эксперимент с трубкой Лесли.
• Измерение теплового излучения солнца
• Моделирование несенсорного датчика температуры.

Комплектация:

• Датчик – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
