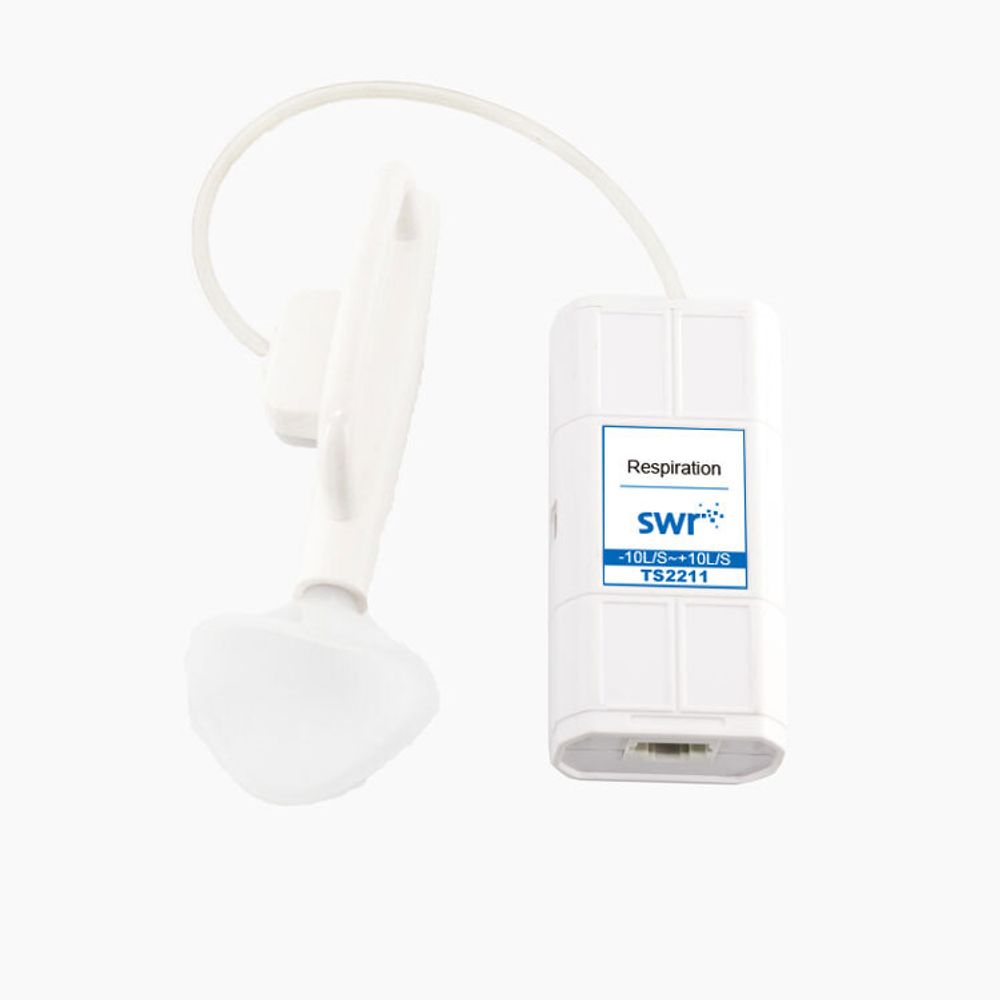

RJ45 Датчик дыхания (спирометр) SWR TS2211

В спирометре установлен полупроводниковый микродатчик давления. Он способен ощущать изменение давления в пределах ±35 кПа. В резиновом шланге имеется воздушная полость для определения скорости потока воздуха при дыхании человека. Датчик ощущает небольшую разницу давления, образующуюся при прохождении воздуха через него. Разница давления прямо пропорциональна скорости потока воздуха. С помощью программного обеспечения можно перевести значение давления в скорость потока воздуха. В конце концов, оно будет переведено в объём воздушного потока.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Значения собранных данных отображаются и записываются в реальном времени на терминальном устройстве. Изображение значений данных может быть получено независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• Данный датчик не может быть использован для медицинской диагностики
• Прилагаемый воздуховод содержит фильтр, который может отфильтровать большинство вирусов, грибков и бактерий.
• Каждый обучающийся должен использовать только свой воздуховод во избежание перекрёстного заражения.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Измерение частоты дыхания человека
• Измерение объёма лёгких
• Физические упражнения и частота дыхания
• Влияние курения на объём лёгких и дыхание человека
• Влияние спорта на объём лёгких
• Взаимосвязь частоты дыхания и частоты сердцебиения
• Влияние высоты на дыхание человека.

Комплектация:

• Датчик (со шлангом и фильтром) – 1 шт.
• Мундштук для измерения частоты дыхания – 1 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
