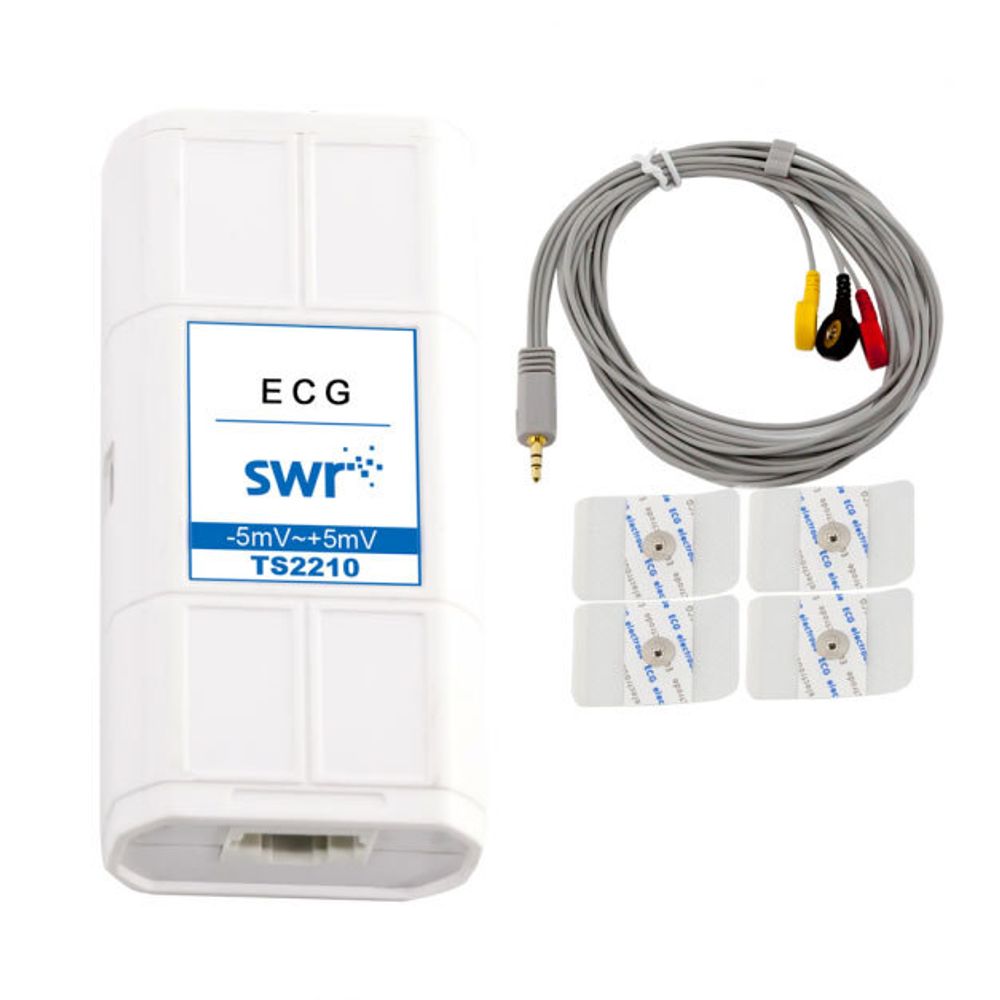

RJ45 Датчик ЭКГ SWR TS2210

Электродные пластыри представляют собой твёрдое серебристо-золотистое вещество/коллоид AgCl на металле. Это гипоаллергенное вещество, которое можно прикреплять к коже. Металлическая часть обеспечивает большую площадь прикосновения, а гель - сопротивление кожи. Чтобы обеспечить хороший эффект, прикоснувшаяся кожа должна быть влажной. Используйте салфетку, чтобы удалить масло и омертвевшую кожу (рекомендуется использовать спирт). Если электродный пластырь отпадает, его не следует использовать повторно.

Датчик подключается к регистратору через разъём RJ45 и имеет функцию быстрого подключения, что обеспечивает стабильное соединение и передачу данных. Сбор данных осуществляется с помощью терминальных устройств, таких как компьютеры, мобильные телефоны или планшеты, по проводной или беспроводной связи. Значения собранных данных отображаются и записываются в реальном времени на терминальном устройстве. Изображение значений данных может быть получено независимо от терминального устройства, а экспериментальные данные могут быть записаны и сохранены для загрузки и анализа.

Внимание:

• После того как все электродные патчи хорошо соединены со всеми проводами, сбор данных можно начинать только через 15 секунд. Потому что это даст некоторое время эталонному электроду для установления формы волны. Время задержки зависит от физических свойств человека и выхода электрода. Если собрать данные до этого времени, то может получиться прямая линия или различные неизвестные значения.
• Хороший контакт между электродом и кожей является ключевым моментом для получения хорошего результата. Лучше, чтобы кожа, на которую будут наклеены электроды, была достаточно влажной. Очистите кожу, чтобы удалить жир и омертвевшую кожу, с помощью салфетки или спирта. Осторожно очистите кожу абразивным веществом.
• Кашель, чихание, смех, ходьба и разговоры повлияют на показания. При проведении эксперимента, пожалуйста, расслабьтесь и успокойтесь.
• Электродные патчи не могут быть использованы повторно.
• Данный датчик предназначен для регистрации формы волны ЭКГ, но не может быть использован для медицинской диагностики.
• Если упаковка с патчами вскрыта, храните её в сухом и прохладном месте.

Особенности работы:

• Интерфейс RJ45: разъём имеет направленность и функцию самоблокировки, что позволяет предотвратить падение датчика, обеспечить стабильную и надёжную передачу данных
• Совместно с регистратором данных поддерживается проводное и беспроводное соединение, независимый режим отображения данных.
• Датчик сопрягается с регистратором данных TS1001, беспроводным регистратором с дисплеем TS1002 и беспроводным модулем TW0000
• Сбор и обработка данных происходит с помощью программного обеспечения iLab V12.0 (работает на ОС Windows, Android, iOS и Linux).

Типичные области применения:

• Что такое электрокардиограмма?
• ЭКГ и факторы, которые влияют на сердце
• Измерение электрокардиограммы человека

Комплектация:

• Датчик – 1 шт.
• Провод с электродами - 1 шт.
• Электродный патч - 6 шт.

Дополнительное оборудование:

• RJ45 Регистратор TS1001
• RJ45 Беспроводной регистратор с дисплеем TS1002
• RJ45 Беспроводной модуль TW0000
