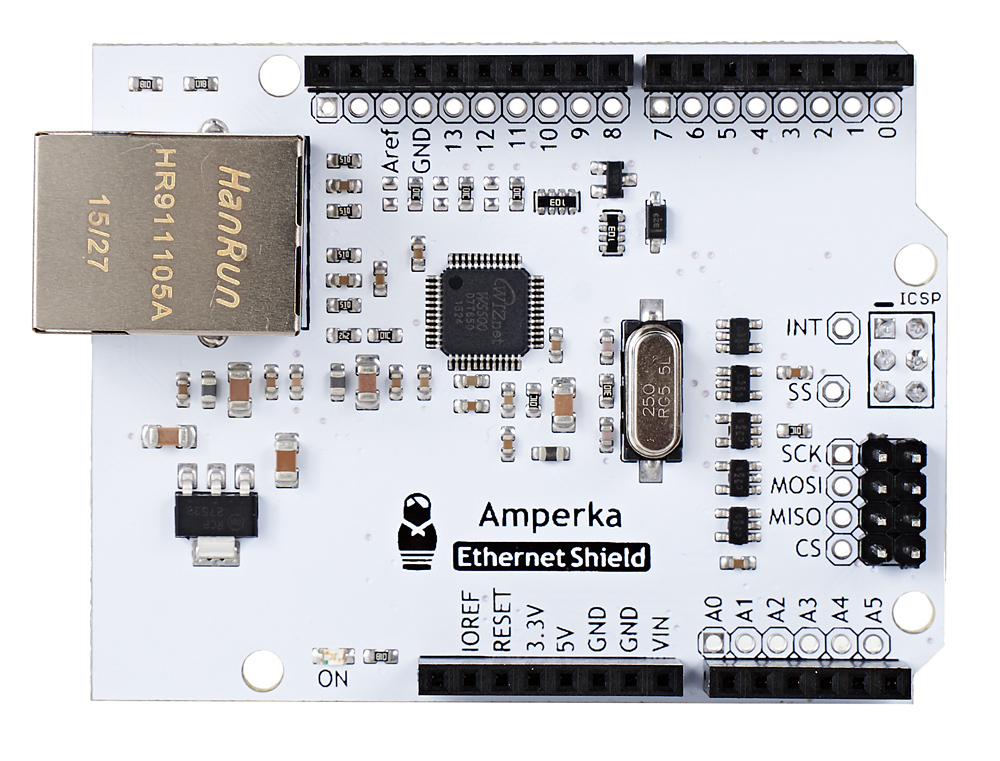

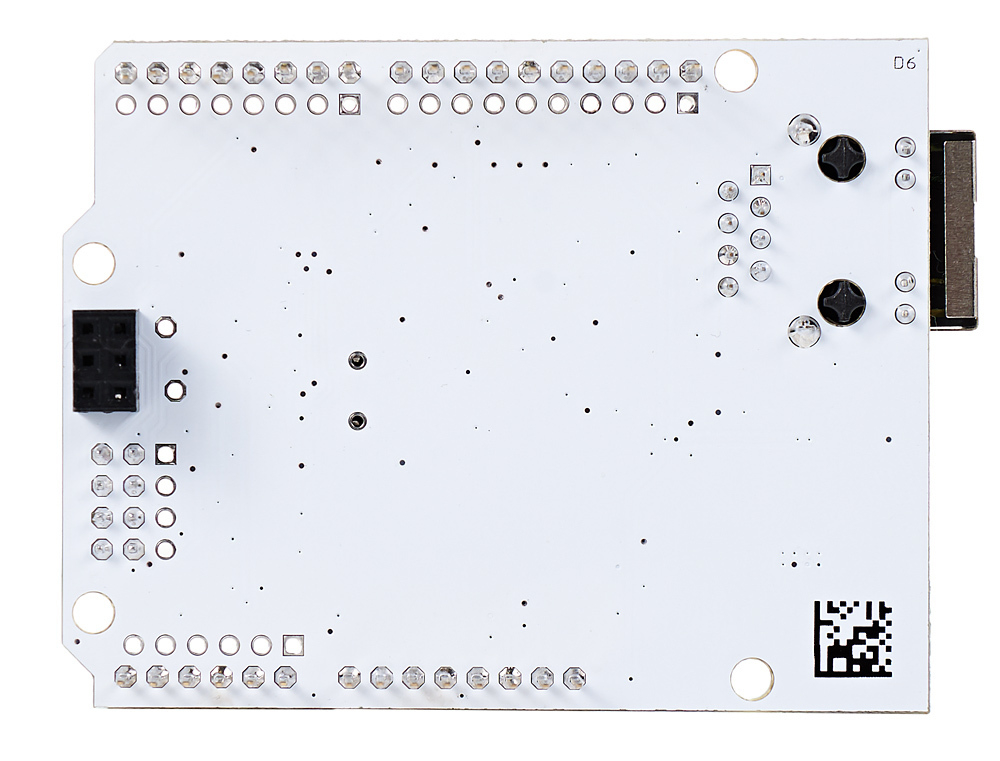

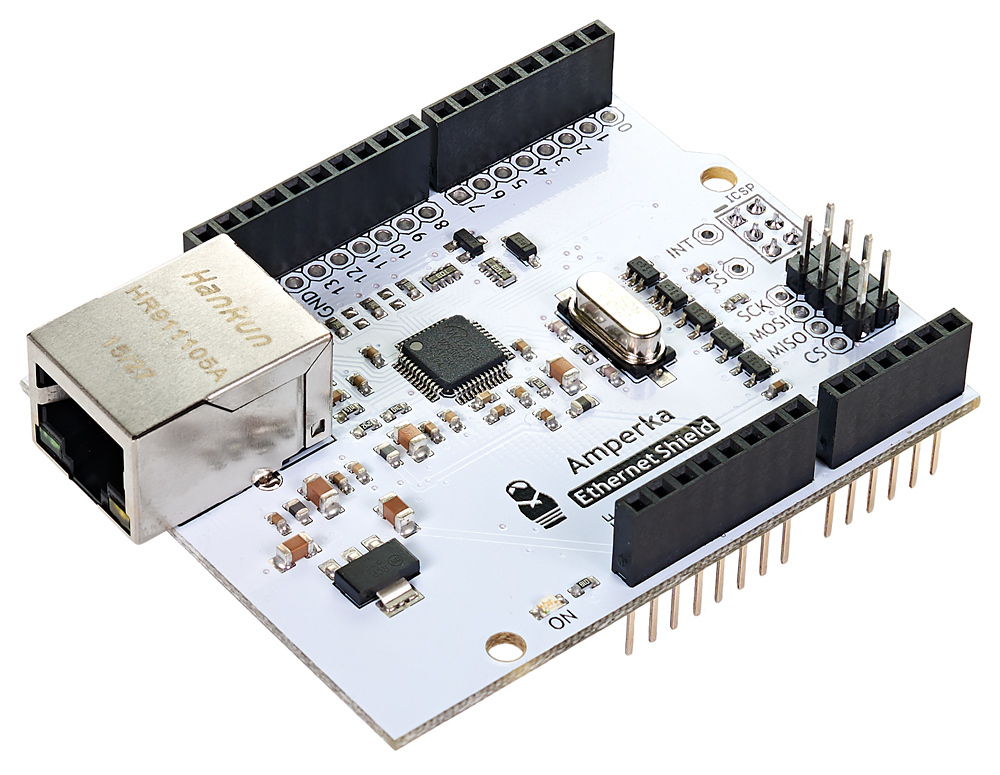

Ethernet Shield, Ethernet интерфейс к Arduino-совместимой плате

Name: Ethernet Shield, Ethernet интерфейс к Arduino-совместимой плате
SKU: AMP-B061

Добавьте к своему проекту Ethernet Shield, чтобы подключить устройство на базе Arduino или Iskra к проводной сети. Ethernet Shield позволит выступить в роли полноценного сетевого устройства: общаться с аналогичными устройствами, с обычными компьютерами, принтерами, сервисами в интернете и другими сетевыми ресурсами.

Производитель: Амперка

Отдел продаж на связи

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Добавьте к своему проекту Ethernet Shield, чтобы подключить устройство на базе Arduino или Iskra к проводной сети. Ethernet Shield позволит выступить в роли полноценного сетевого устройства: общаться с аналогичными устройствами, с обычными компьютерами, принтерами, сервисами в интернете и другими сетевыми ресурсами.

Показать описание полностьюСкрыть описание

Используйте Ethernet Shield для создания проектов IoT (интернета вещей):

для дистанционного управления устройством через интернет;
для отображения данных с онлайн-сервисов вроде Яндекс.Пробок и Гисметео;
для ведения протокола показаний сенсоров в облачном хранилище;
для запуска небольшого веб-сервера.

Плата основана на чипе Wiznet W5500, который поддерживает TCP и UDP-протоколы. До восьми соединений могут одновременно находиться в открытом состоянии.

Ethernet Shield производится в России компанией Амперка.

Подключение и программирование

Для соединения с локальной сетью используйте стандартный разъём 8P8C (RJ45) на борту. Один конец патч-корда витой пары подключите к роутеру или хабу, второй – к Ethernet Shield.

Для коммуникации с управляющей платой используется интерфейс SPI. Ethernet Shield занимает пины MOSI, MISO, SCK на разъёме ISCP и 10-й в качестве CS для чипа W5500.

Альтернативы

На микроконтроллерной плате тяжело реализовывать обработку XML, JSON, раздавать страницы с динамическим содержимым – ограниченность в ресурсах даёт о себе знать. Поэтому если вам нужен проект с мощным веб-сервером или клиентом, присмотритесь к одноплатным компьютерам.

Характеристики

Ethernet-чип: Wiznet W5500
Рабочее напряжение: 5 В
Размер буфера: 32 КБ
Скорость соединения: 10/100 Мбит
Занимаемые пины: SPI (MISO, MOSI, SCK) и 10
Габариты: 69×53 мм (RJ45 выступает на несколько мм)

Производитель

Амперка

Страна производства

Россия
