Если вы хотите начать работать с Arduino, но у вас нет опыта, базовых радиодеталей и приспособлений, набор «Матрёшка Z» — это лучший выбор. В нём вы найдёте нашу версию популярной Arduino Uno, набор радиодеталей, провода, макетную плату, а главное — красочную лаконичную обучающую брошюру, которая научит вас делать собственные электронные устройства с нуля.
Особенности
Мозг набора – Iskra Uno, миниатюрный компьютер, который программируется на C++. Простые программы – скетчи – управляют устройствами, собранными из радиодеталей.
В коробке с набором вы найдёте светодиоды, конденсаторы, резисторы, кнопки, микрочипы, LCD-экран, микромотор и сервопривод. Они соединяются в схемы на макетной плате и подключаются к контроллеру.

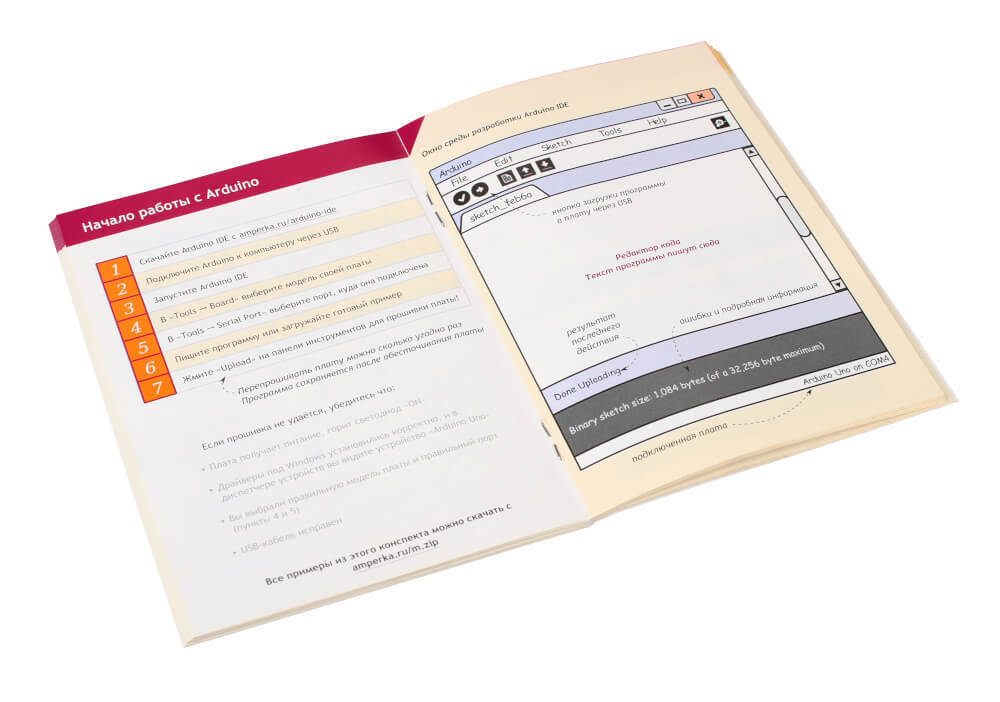

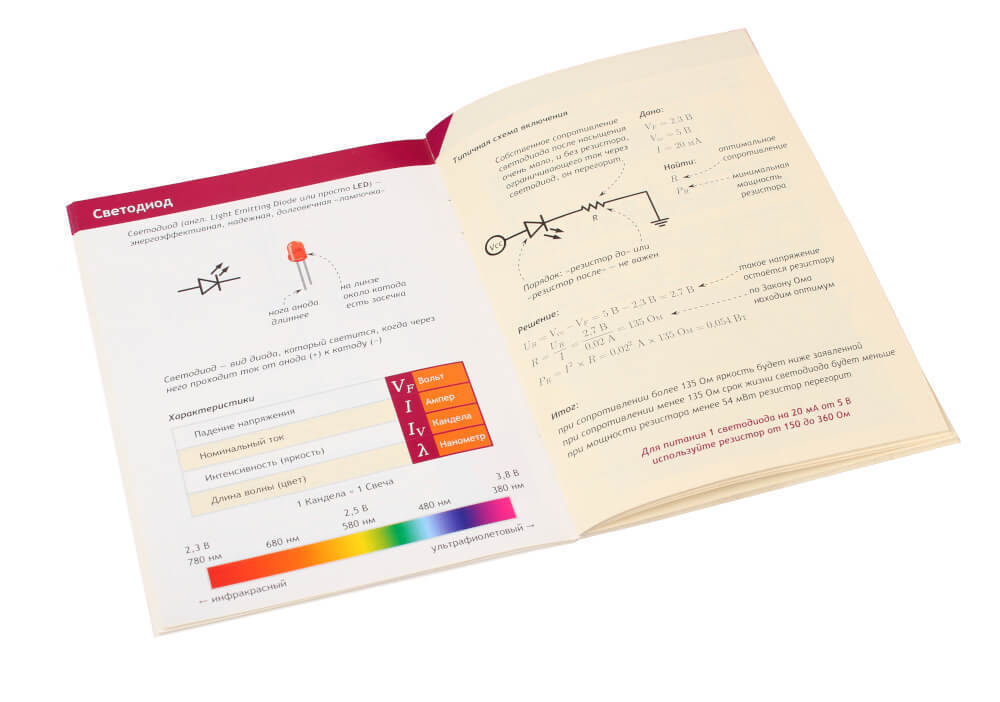

Разобраться с компонентами поможет «Конспект хакера» – учебная брошюра, в которой собран необходимый минимум теории и практическая часть с примерами создания 20 устройств.
Обратите внимание, что набор «Матрёшка Z» на базе Iskra Uno полностью совместим с дополнением «Интернет вещей», как и «Матрёшки» на оригинальной Uno.
Что такое Iskra Uno
Arduino – это открытая платформа, которая позволяет собирать всевозможные электронные устройства. На базе неё и построена Iskra Uno, только у нашей платы более мощный регулятор напряжения.
Мы производим Iskra Uno в России, поэтому она получается доступнее оригинальных итальянских плат, а по качеству – ничуть не хуже.
Контактные колодки на плате расположены в полном соответствии со стандартной распиновкой Arduino R3, поэтому на нашу Uno можно ставить традиционные платы расширения Shield. К примеру, если какой-то сенсор или модуль совместим с Arduino, он подходит и к Iskra Uno.
Как собирать устройства

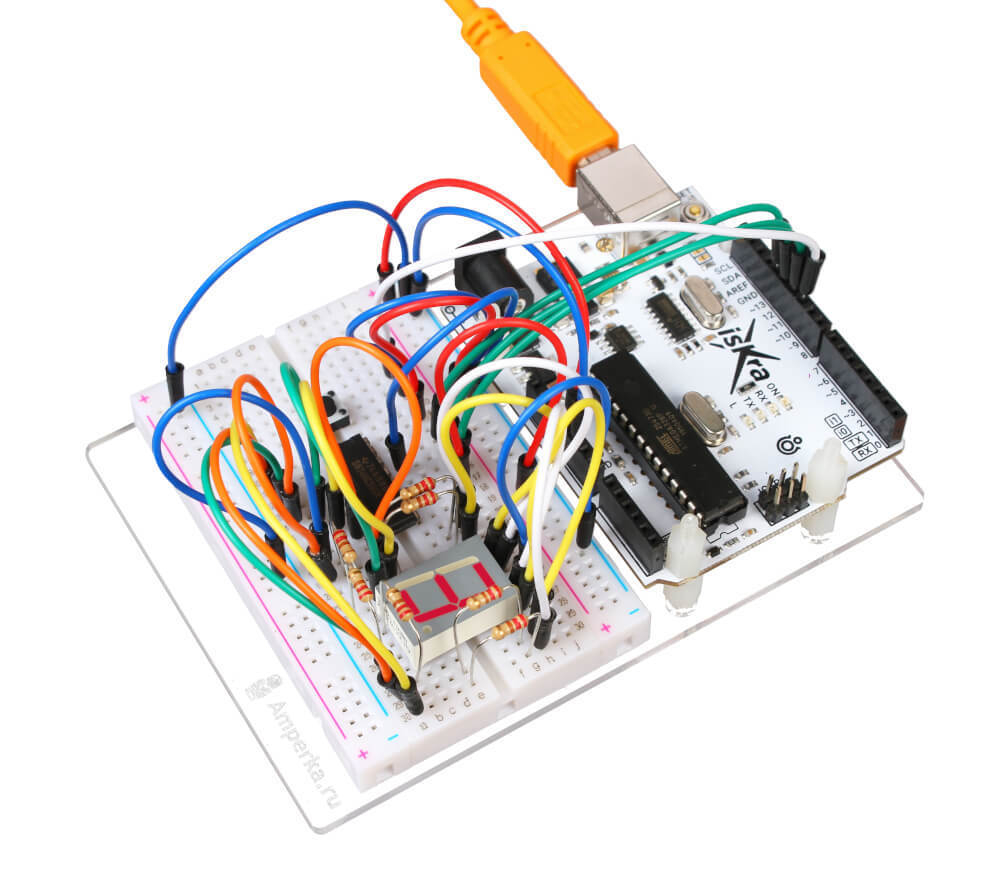

Все устройства собираются из настоящих радиодеталей, но без возни с пайкой. Детали вставляются в гнёзда макетной платы и соединяются с управляющей платой проводами «папа-папа». Ошиблись или собрали что-то не так – не беда: сверьтесь со схемой и пересоберите устройство.
Пройти набор по силам инженерам от 14 лет. Хотя, пользуясь старшими коллегами или особо продвинутым интеллектом, Матрёшку могут использовать и дети от 10 лет.
Что можно собрать

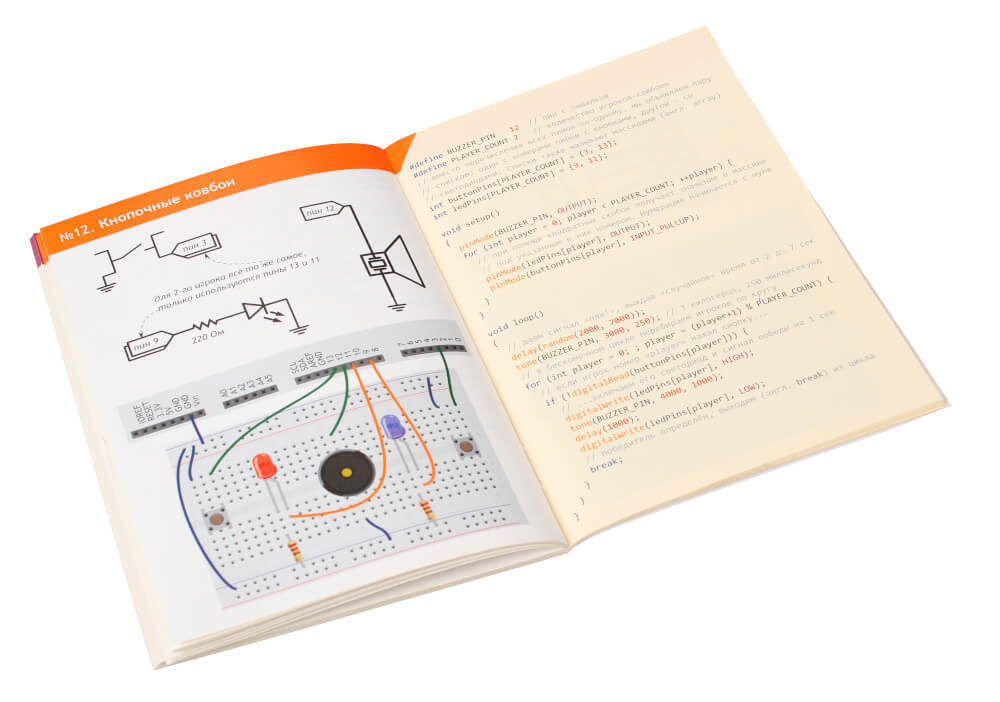

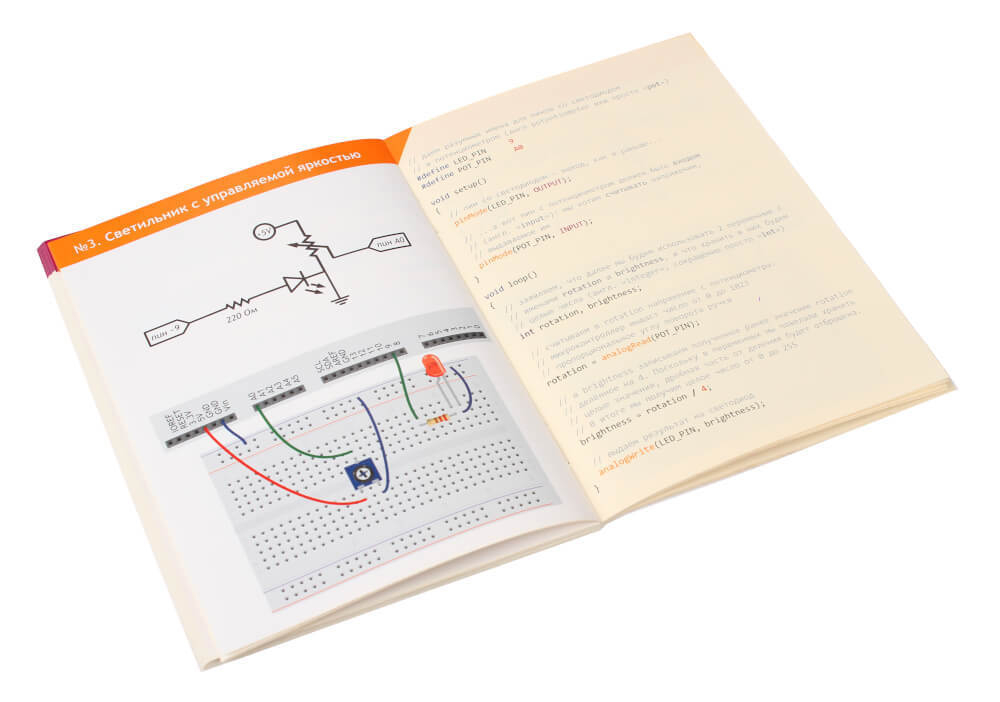

В красочном буклете приведены 20 устройств. Каждый учебный проект сопровождается цветной схемой сборки и готовым кодом программы (скетчем) с подробными комментариями.
Постепенно вы разберётесь со всеми радиодеталями, а сложность и функциональность собираемых устройств увеличатся.
Вас ждут:
- Маячок
- Маячок с нарастающей яркостью
- Светильник с управляемой яркостью
- Терменвокс
- Ночной светильник
- Пульсар
- Бегущий огонёк
- Мерзкое пианино
- Миксер
- Кнопочный переключатель
- Светильник с кнопочным управлением
- Кнопочные ковбои
- Секундомер
- Счётчик нажатий
- Комнатный термометр
- Метеостанция
- Пантограф
- Тестер батареек
- Светильник, управляемый по USB
- Перетягивание каната
При работе из Arduino IDE в настройках среды нужно выбирать плату «Arduino Uno».
Комплектация
В одной коробке мы собрали множество деталей, которые отлично подходят друг к другу. Они обеспечат вам комфортный старт.

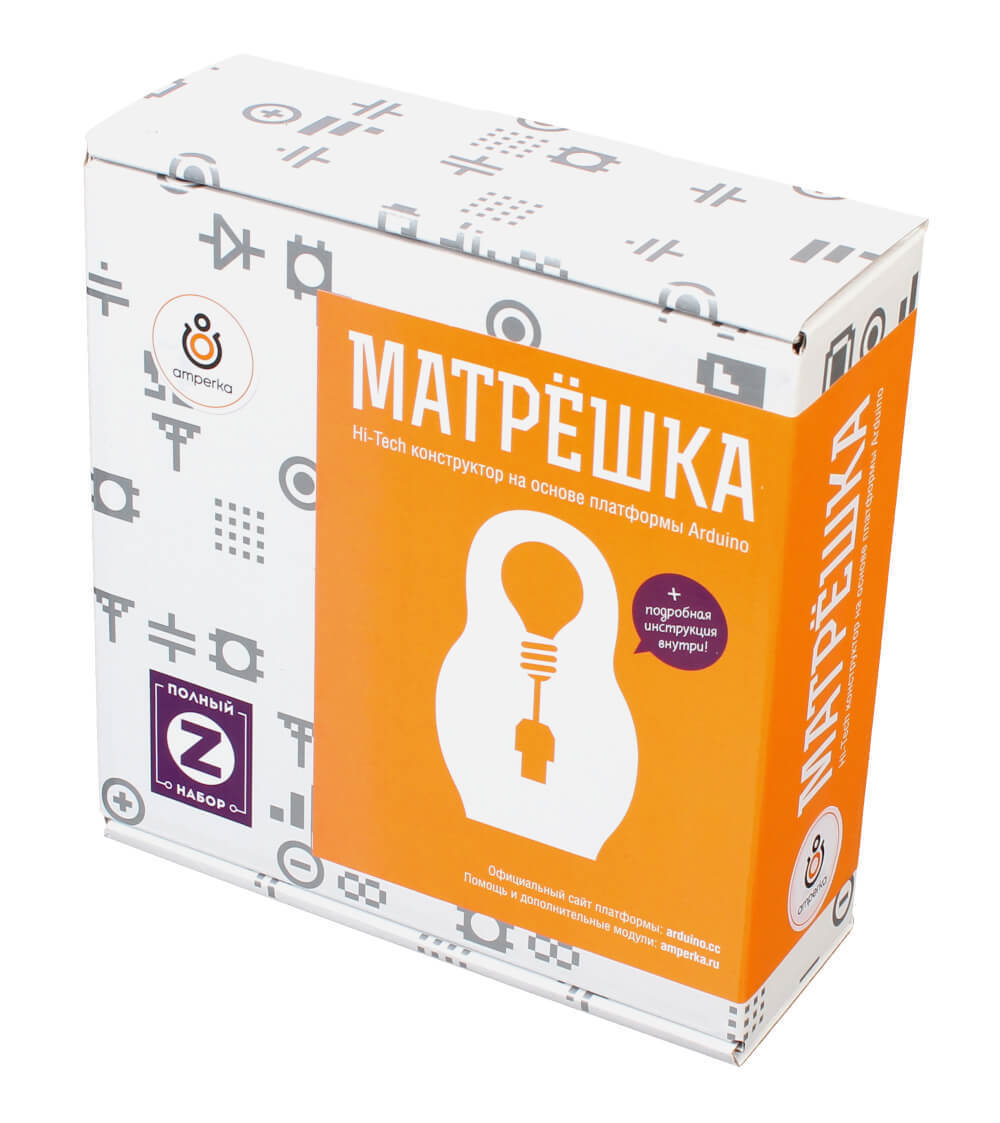

Мы аккуратно упаковываем наборы в красивые коробки, которые радуют глаз. Поэтому «Матрёшка» без проблем выступит в качестве отличного подарка.

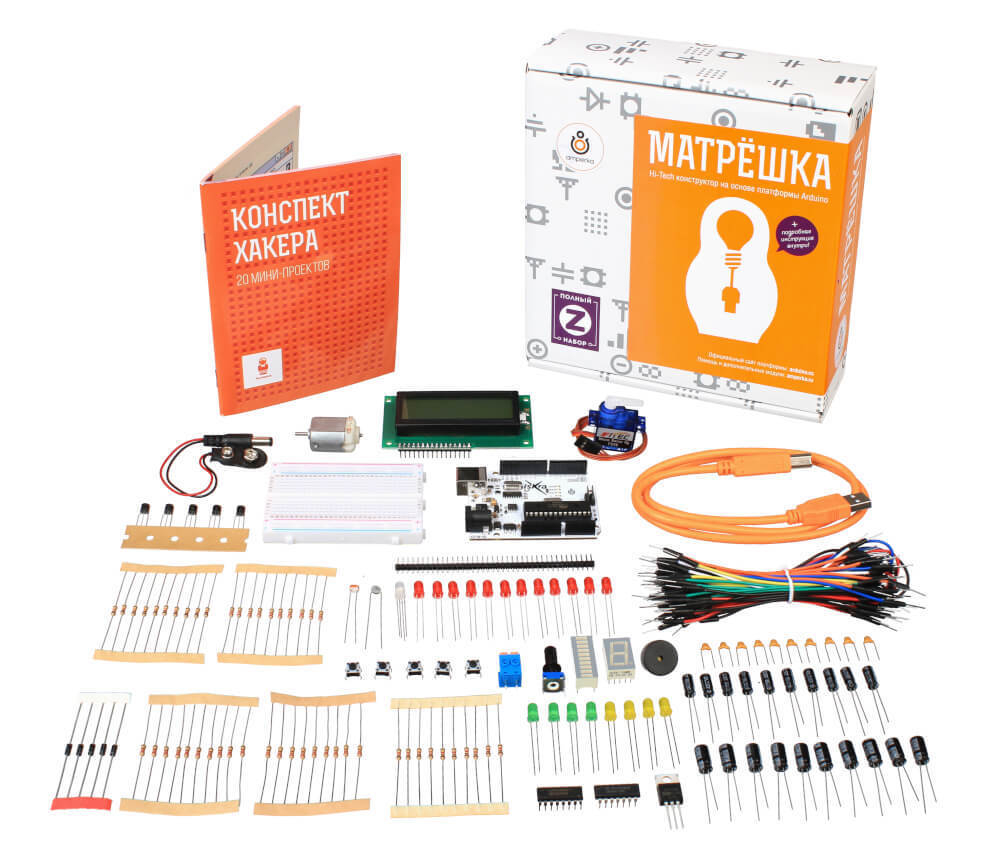

В комплект входит:
- 1× Плата Iskra Uno
- 1× Брошюра «Конспект хакера»
- 1× Макетная плата Breadboard Half
- 30× Резисторы на 220 Ом
- 10× Резисторы на 1 кОм
- 10× Резисторы на 10 кОм
- 1× Переменный резистор (потенциометр)
- 1× Фоторезистор
- 1× Термистор
- 10× Конденсаторы керамические на 100 нФ
- 10× Конденсаторы электролитические на 10 мкФ
- 10× Конденсаторы электролитические на 220 мкФ
- 5× Транзисторы биполярные
- 1× Транзистор полевой MOSFET
- 5× Диоды выпрямительные
- 12× Светодиоды 5 мм красные
- 4× Светодиоды 5 мм зелёные
- 4× Светодиоды 5 мм жёлтые
- 1× Трёхцветный светодиод
- 1× Светодиодная шкала
- 1× 7-сегментный индикатор
- 5× Кнопка тактовая
- 1× Пьезо-пищалка
- 1× Выходной сдвиговый регистр 74HC595
- 1× Инвертирующий триггер Шмитта
- 1× Клеммник нажимной
- 65× Соединительные провода «папа-папа»
- 1× Кабель USB (A – Micro USB)
- 1× Кабель питания от батарейки Крона
- 1× Штырьковые соединители (1×40)
- 1× Мотор FA-130
- 1× Микросервопривод FS90
- 1× Текстовый экран 16×2
- 1× Монтажная площадка для Iskra Uno
Что дальше
Продолжение набора «Интернет вещей» позволит вам заняться созданием сетевых гаджетов и автоматизированных систем умного дома.
Для продолжения собственных экспериментов рекомендуем взять следующие ингредиенты:
- Парочку сенсоров по вкусу, чтобы добавить своим устройствам «чувств».
- Шилды, чтобы расширить возможности платформы.
- Мультиметр, чтобы находить проблемы в схеме.
- Блок питания, чтобы включать своё устройство без компьютера.
Примеры простых проектов на базе Iskra Uno и дополнительных Troyka-модулей опубликованы на Wiki: Arduino-проекты на Slot Shield.
