Электронный конструктор Амперка Матрёшка Z (Iskra)

Мозг набора – Iskra Neo, миниатюрный компьютер, который программируется на C++. Простые программы – скетчи – управляют устройствами, собранными из радиодеталей.

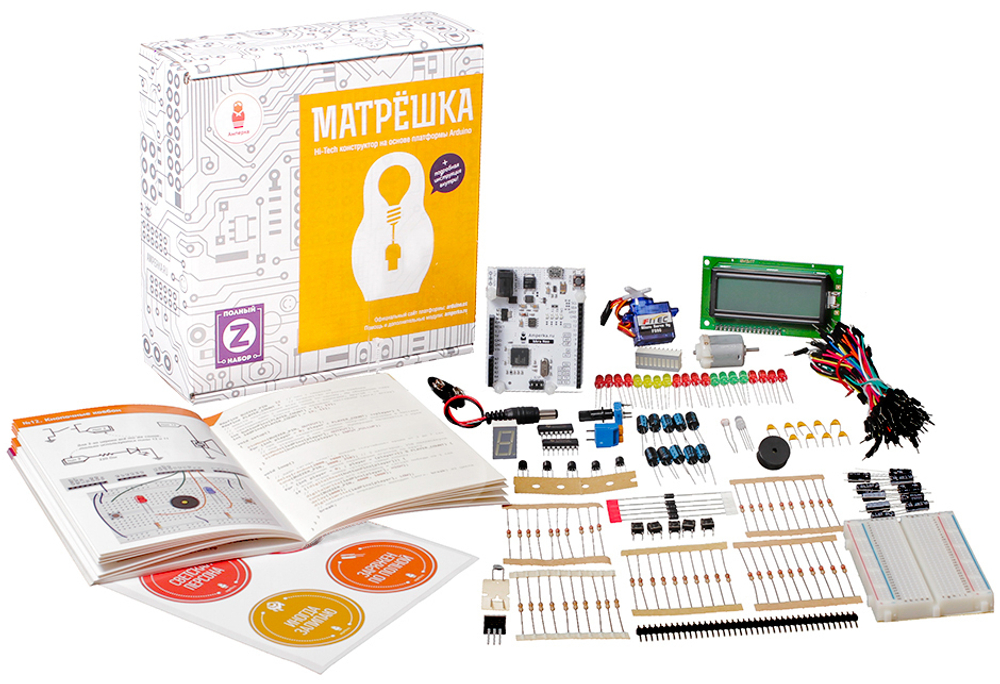

В коробке с набором вы найдёте светодиоды, конденсаторы, резисторы, кнопки, микрочипы, LCD-экран, микромотор и сервопривод. Они соединяются в схемы на макетной плате и подключаются к контроллеру.

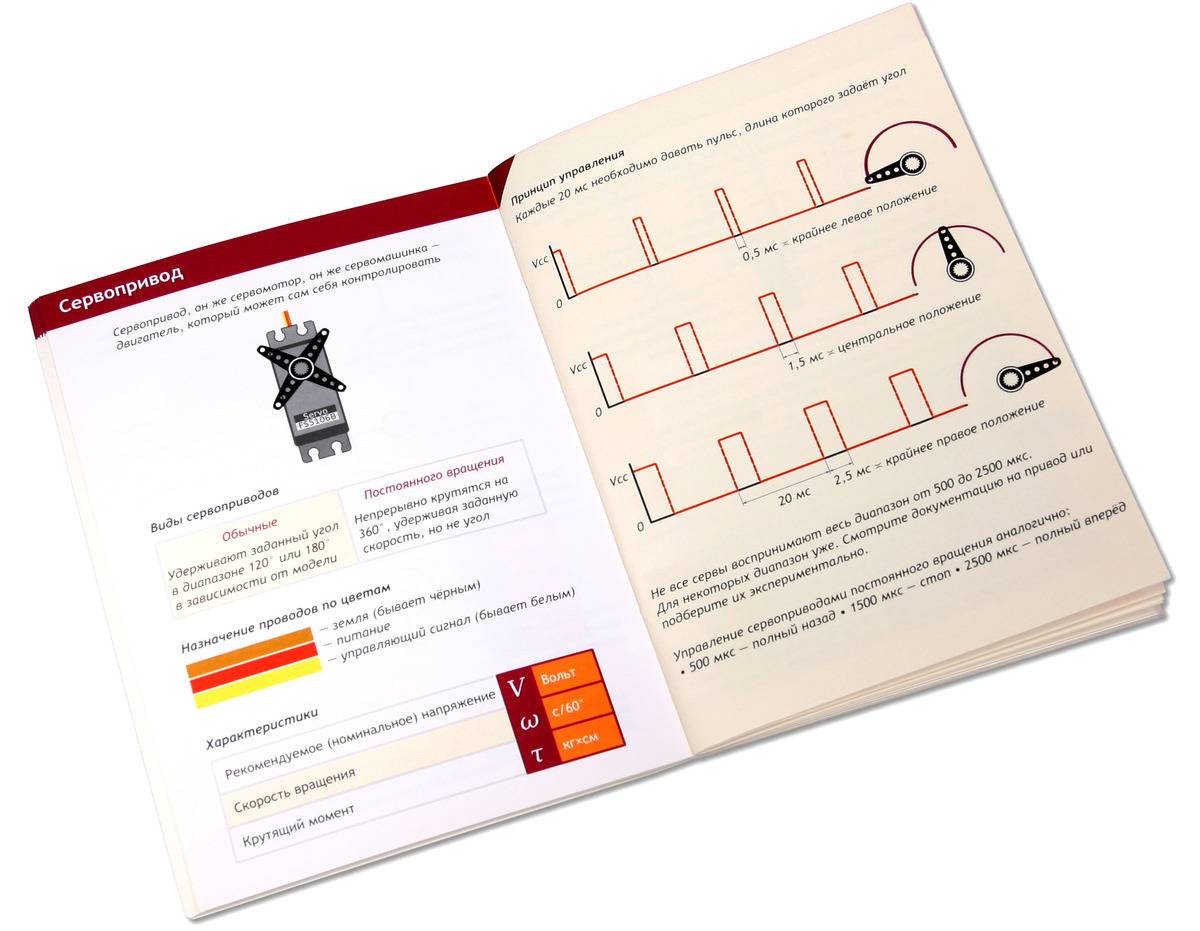

Разобраться с компонентами поможет «конспект хакера» – в брошюре собран необходимый минимум теории и практическая часть с примерами создания 20 устройств.

Комплектация «Матрёшка Z» содержит всё необходимое, чтобы собрать все 20 устройств. Вы можете рассмотреть комплектацию «Матрёшка Y»: она дешевле, но содержит меньше деталей – из них можно собрать 17 устройств.

Что такое Iskra Neo

Arduino – это открытая платформа, которая позволяет собирать всевозможные электронные устройства. На базе неё и построена Iskra Neo. У нашей платы доступно больше пинов, разведён дополнительный последовательный порт и её можно подключить компьютеру в режиме эмуляции клавиатуры.

Мы производим Iskra Neo в России, поэтому она получается доступнее оригинальных итальянских плат, а по качеству – ничуть не хуже.

На плате вы найдёте все традиционные для Arduino контактные колодки. Они расположены в соответствии со стандартной распиновкой Arduino R3, поэтому на плату могут быть установлены платы расширения для Arduino.

Если какой-то сенсор или модуль обозначен, как совместимый с Arduino, он совместим и с Iskra Neo.

Как собирать устройства

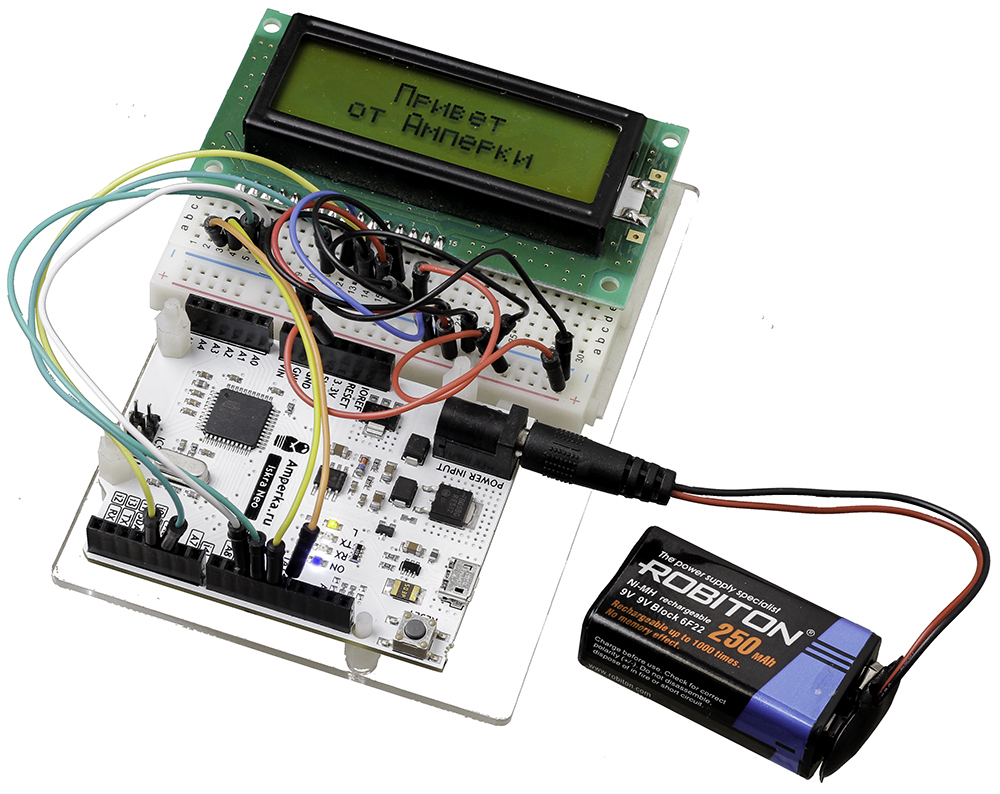

Все устройства собираются из настоящих радиодеталей, но без возни с пайкой. Детали вставляются в гнёзда макетной платы и соединяются с управляющей платой проводами «папа-папа».

Ошиблись или собрали что-то не так – не беда: сверьтесь со схемой и пересоберите устройство.

Пройти набор по силам инженерам от 14 лет. Хотя, пользуясь старшими коллегами или особо продвинутым интеллектом, комплекты могут использовать и дети от 10 лет.

Что можно собрать

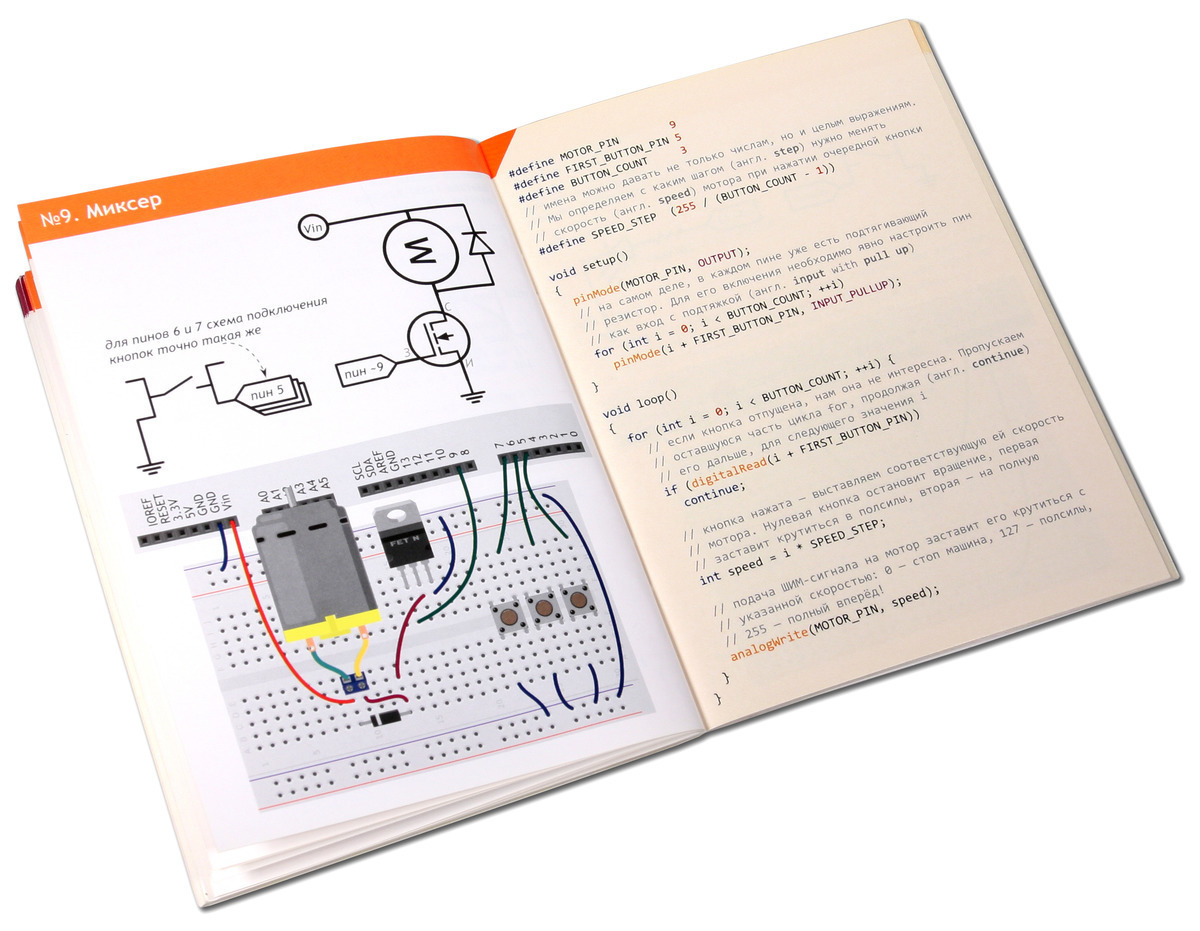

В красочном буклете приведены 20 устройств. Каждый проект сопровождается цветной схемой сборки и кодом программы с подробными комментариями.

Постепенно вы разберётесь со всеми радиодеталями, а сложность и функциональность собираемых устройств увеличатся.

Вас ждут:

• Маячок
• Маячок с нарастающей яркостью
• Светильник с управляемой яркостью
• Терменвокс
• Ночной светильник
• Пульсар
• Бегущий огонёк
• Мерзкое пианино
• Миксер
• Кнопочный переключатель
• Светильник с кнопочным управлением
• Кнопочные ковбои
• Секундомер
• Счётчик нажатий
• Комнатный термометр
• Метеостанция
• Пантограф
• Тестер батареек
• Светильник, управляемый по USB
• Перетягивание каната

При работе из Arduino IDE, в настройках среды стоит выбирать плату «Arduino Leonardo».

Комплектация

В одной коробке мы собрали множество деталей, которые отлично подходят друг к другу. Они обеспечат вам комфортный старт.

Мы аккуратно упаковываем наборы в красивые коробки, которые радуют глаз. Поэтому «Матрёшка» без проблем может выступить в качестве отличного подарка.

В комплект входит:

• 1× Платформа Iskra Neo
• 1× Брошюра «Конспект хакера»
• 1× Макетная плата Breadboard Half
• 30× Резисторы на 220 Ом
• 10× Резисторы на 1 кОм
• 10× Резисторы на 10 кОм
• 1× Переменный резистор (потенциометр)
• 1× Фоторезистор
• 1× Термистор
• 10× Конденсаторы керамические на 100 нФ
• 10× Конденсаторы электролитические на 10 мкФ
• 10× Конденсаторы электролитические на 220 мкФ
• 5× Транзисторы биполярные
• 1× Транзистор полевой MOSFET
• 5× Диоды выпрямительные
• 12× Светодиоды 5 мм красные
• 4× Светодиоды 5 мм зелёные
• 4× Светодиоды 5 мм жёлтые
• 1× Трёхцветный светодиод
• 1× Светодиодная шкала
• 1× 7-сегментный индикатор
• 5× Кнопка тактовая
• 1× Пьезо-пищалка
• 1× Выходной сдвиговый регистр 74HC595
• 1× Инвертирующий Триггер Шмитта
• 1× Клеммник нажимной
• 65× Соединительные провода «папа-папа»
• 1× Кабель USB тип A – B
• 1× Кабель питания от батарейки Крона
• 1× Штырьковые соединители (1×40)
• 1× Мотор FA-130
• 1× Микросервопривод
• 1× Текстовый экран 16×2
• 1× Монтажная площадка для Iskra Neo

Что дальше?

Для продолжения экспериментов возьмите парочку сенсоров по вкусу, чтобы добавить своим устройствам «чувств»; плат расширения, чтобы расширить возможности платформы; мультиметр, чтобы находить проблемы в схеме; блок питания, чтобы включать своё устройство без компьютера.

Примеры простых проектов на базе Iskra Neo и дополнительных Troyka-модулей мы публикуем в специальном разделе wiki Arduino проекты на Slot Shield.
