Учебный стенд «Изучение качества воздуха» ✅

Стенд позволяет рассмотреть способ определения запыленности воздуха весовым методом.

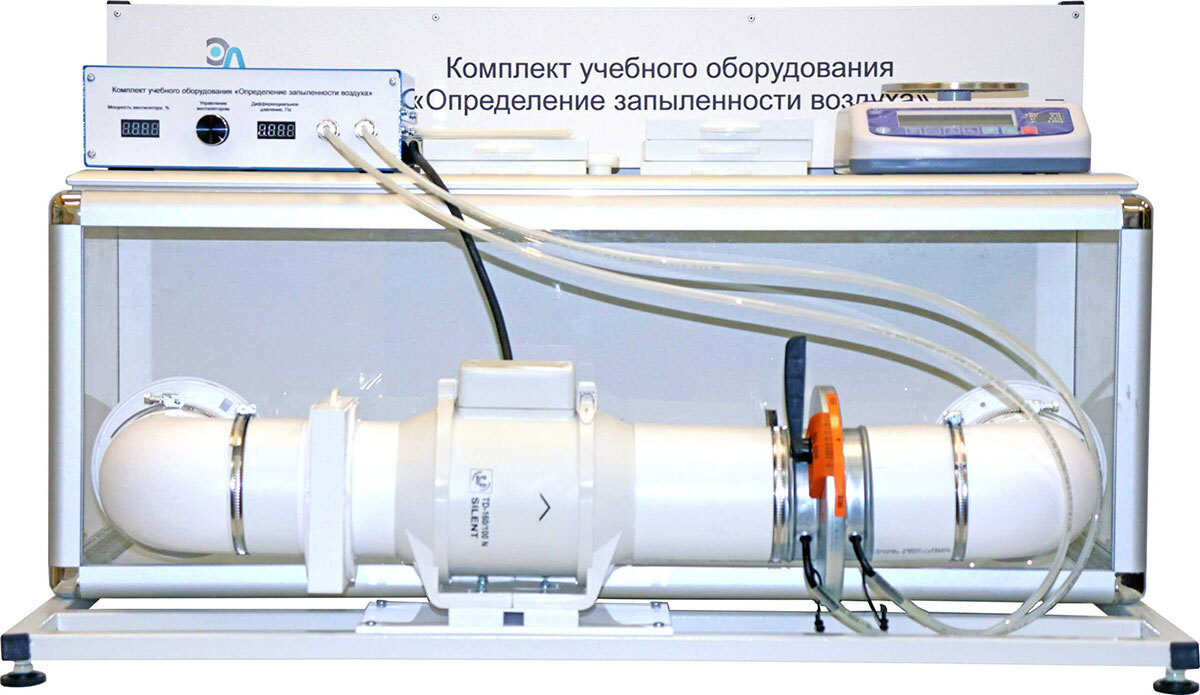

На рамном основании смонтирована пылевая камера, труба для засасывания пыли, держатель фильтра, вентилятор, ирисовый клапан, труба для создания движения воздуха в пылевой камере.

Пылевая камера имеет съемную крышку для возможности размещения в камере исследуемой пыли.

Для отбора пробы запыленный воздух нужно пропустить через фильтр, закрепленный в держателе.

Побудителем движения воздуха является вентилятор, который управляется с блока управления.

Для измерения и регулирования скорости движения воздуха установлен ирисовый клапан. Клапан изготовлен из оцинкованной листовой стали и оснащен резиновым уплотнением, проверенным на герметичность. Клапан компактен и поставляется откалиброванным на заводе. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно определить расход воздуха. Управление воздушными клапанами осуществляется вручную.

Взвешивание фильтра до и после эксперимента осуществляется на весах лабораторных.

Комплект поставки

1. Лабораторный стенд «Определение качества воздуха» в сборе
2. Блок управления «Определение качества воздуха»
3. Электронный носитель с видеороликом и методическими материалами
4. Гарантийный талон
5. Паспорт
