ЙоТик

Что важно, контроллер ЙоТик программируется в знакомой многим среде Arduino IDE. Нужно лишь доустановить SDK (обратитесь к нам за инструкцией, как это сделать).

Контроллер ЙоТик построен на базе популярного у радиолюбителей модуля ESP-WROOM-02 (ESP-13) компании Espressif. Внутри модуля ESP-WROOM-02 находится 32-разрядный микроконтроллер ESP8266 со встроенным Wi-Fi интерфейсом, память для программ и антенна.

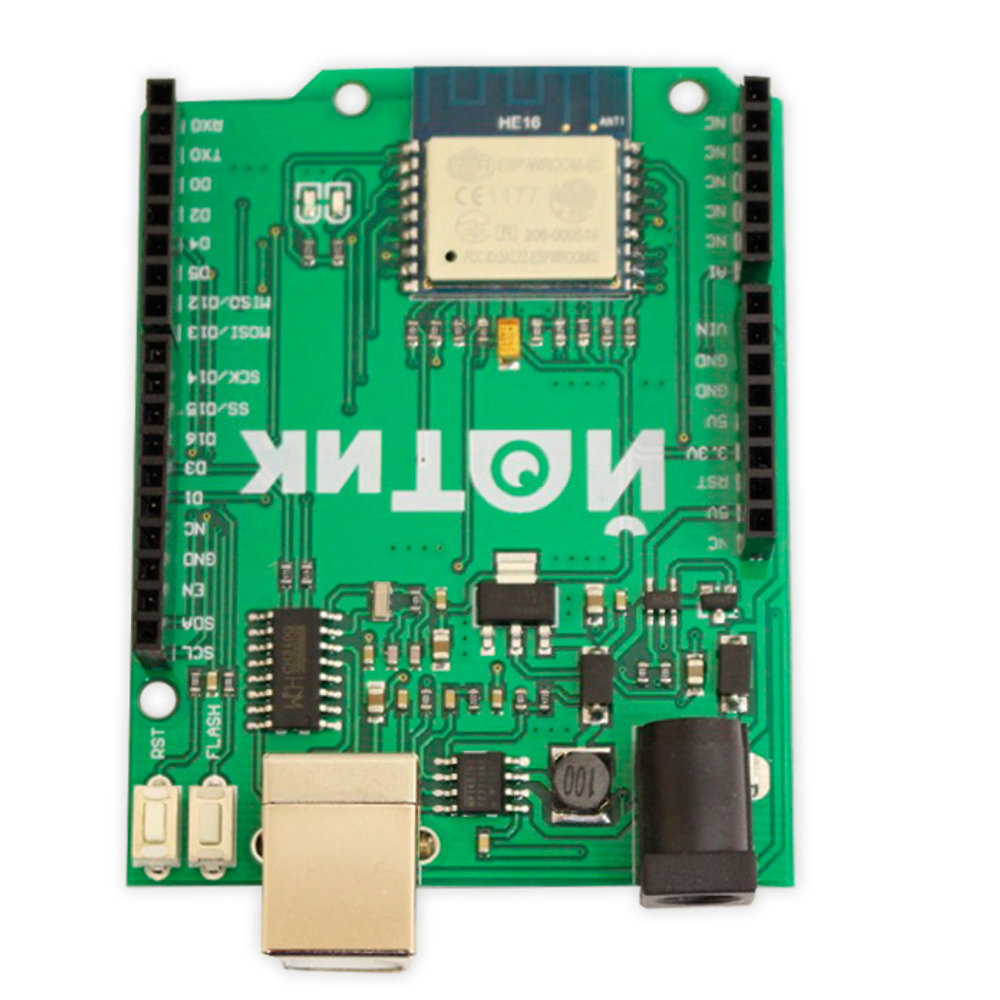

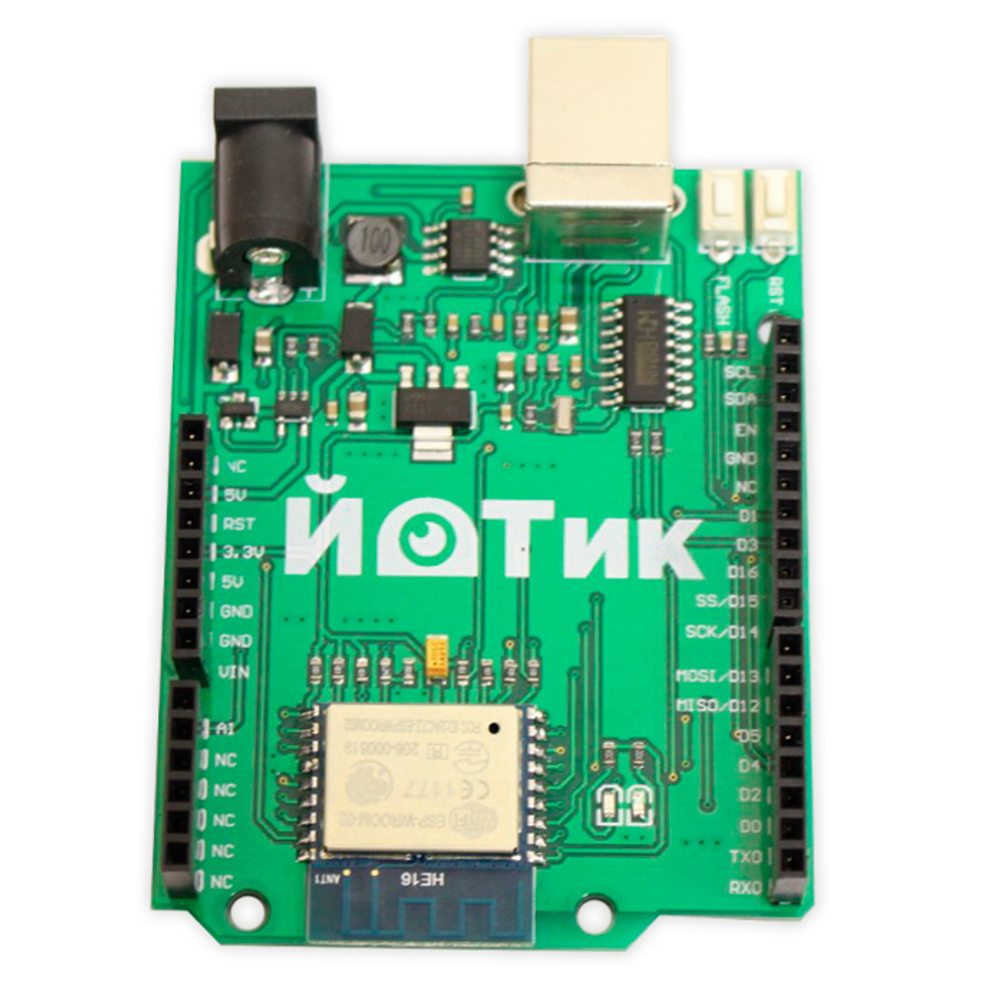

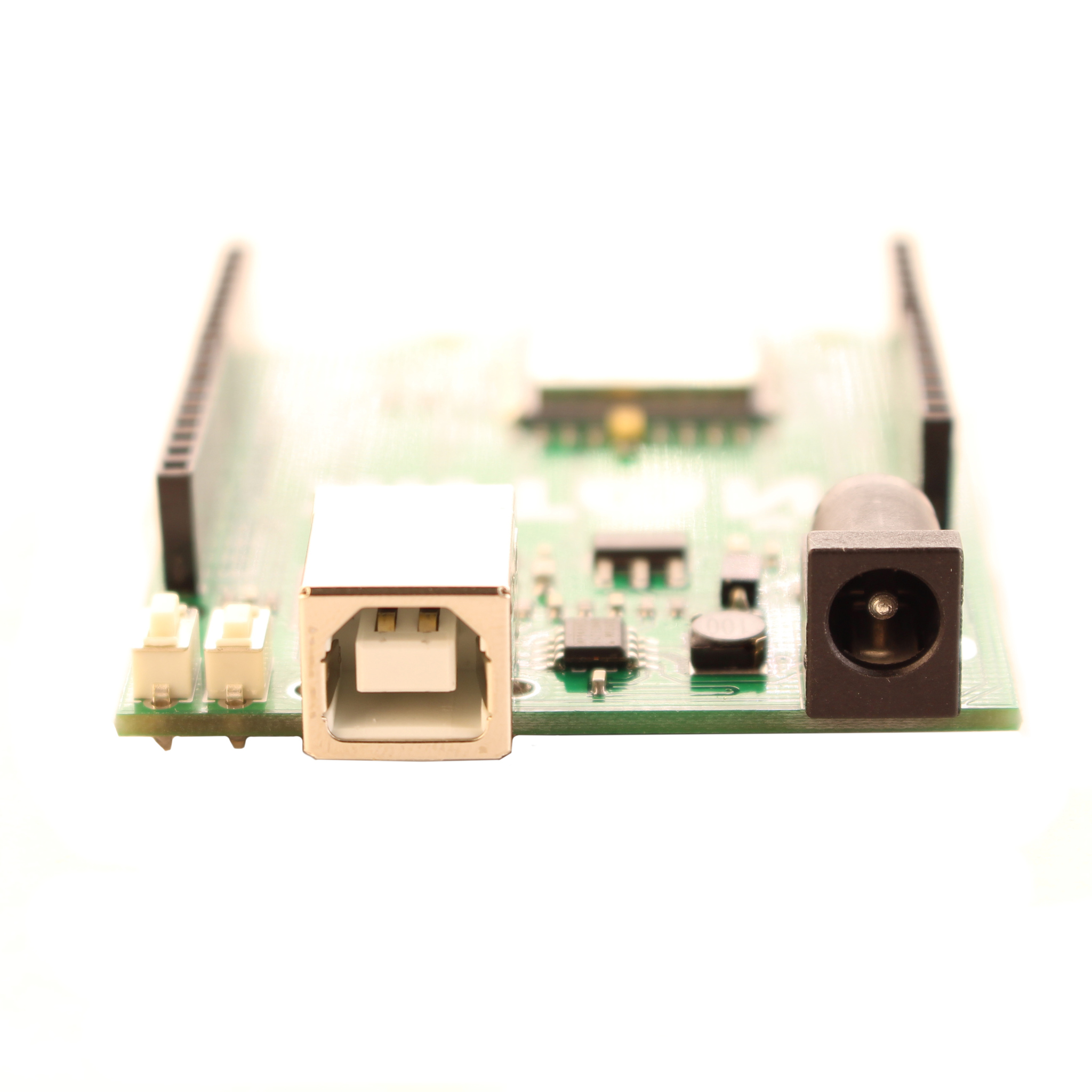

На плате контроллера ЙоТик установлены разъём USB, аналогичный разъёму Arduino UNO, и разъём питания DC2.1. Разъём USB предназначен для программирования контроллера и подачи питания 5 В. Разъём DC2.1 предназначен для подачи напряжения от 6 до 24 В от внешнего блока питания или аккумулятора.

На плате контроллера ЙоТик установлены две кнопки. Кнопка RST предназначена для сброса контроллера, а кнопка FLASH переводит контроллер в режим программирования. Для загрузки программы из среды Arduino IDE в контролер ЙоТик необходимо нажать кнопку FLASH и, удерживая её, кратковременно нажать кнопку RST. Как только Arduino IDE начнет загружать программу (после компиляции) в контроллер, копку FLASH можно отпустить.

Arduino-совместимый контроллер с WiFi «на борту»

Контроллер: ESP8266
Разрядность контроллера: 32 бит
Тактовая частота: 80/160 МГц, выбирается перед загрузкой программы
ОЗУ (оперативная память):
64 кб (для программы) + 96 кб (переменные и данные)
ПЗУ (память для хранения программ): 4 Мб
Встроенный Wi-Fi: IEEE 802.11 b/g/n
Количество цифровых портов ввода/вывода: 11
АЦП (аналоговый вход): 10-бит, 1 вход
Интерфейсы: SPI, I2C, UART
Напряжение питания: 5 В / 6-24 В

Производитель

MGBOT

Возраст

14+
