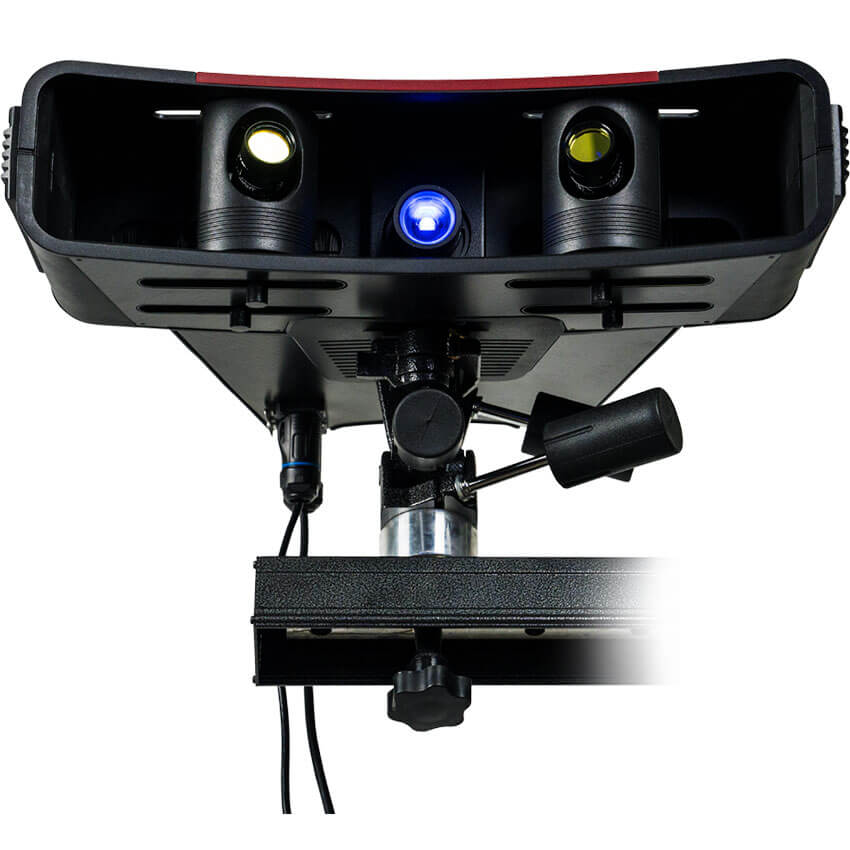

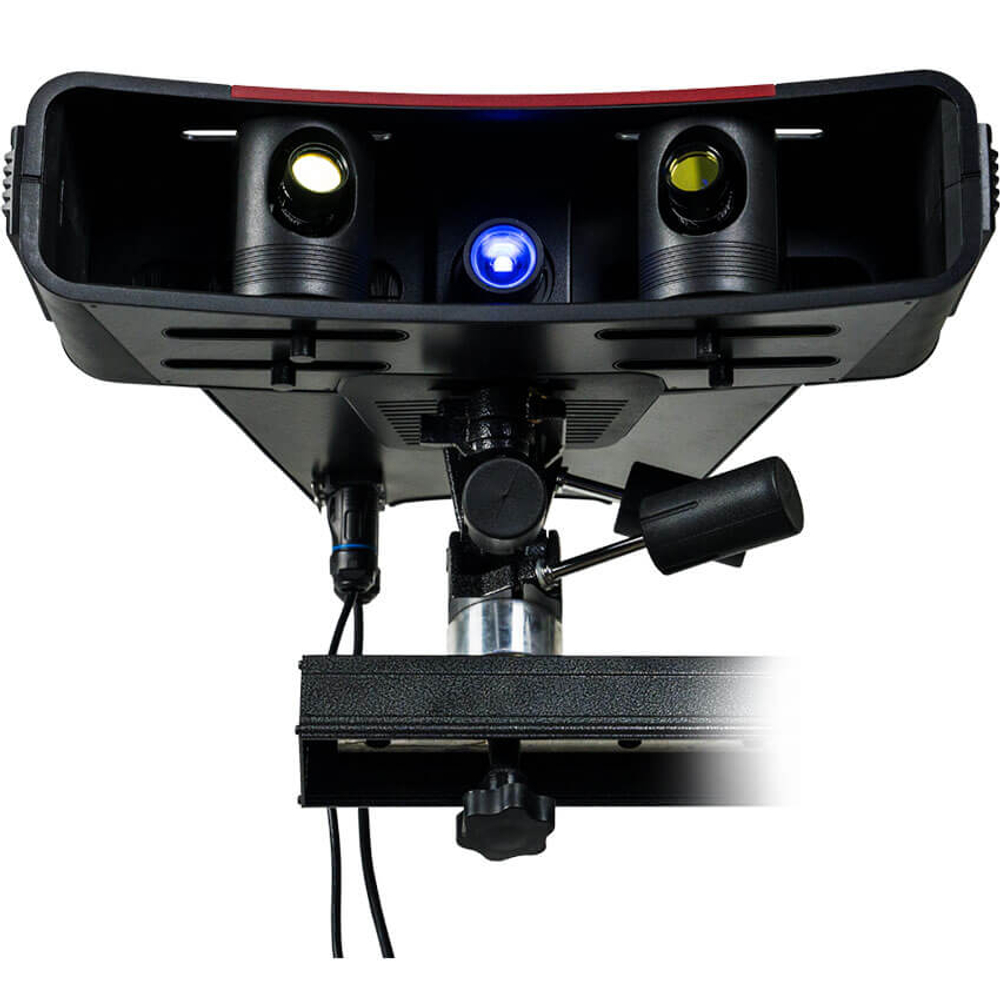

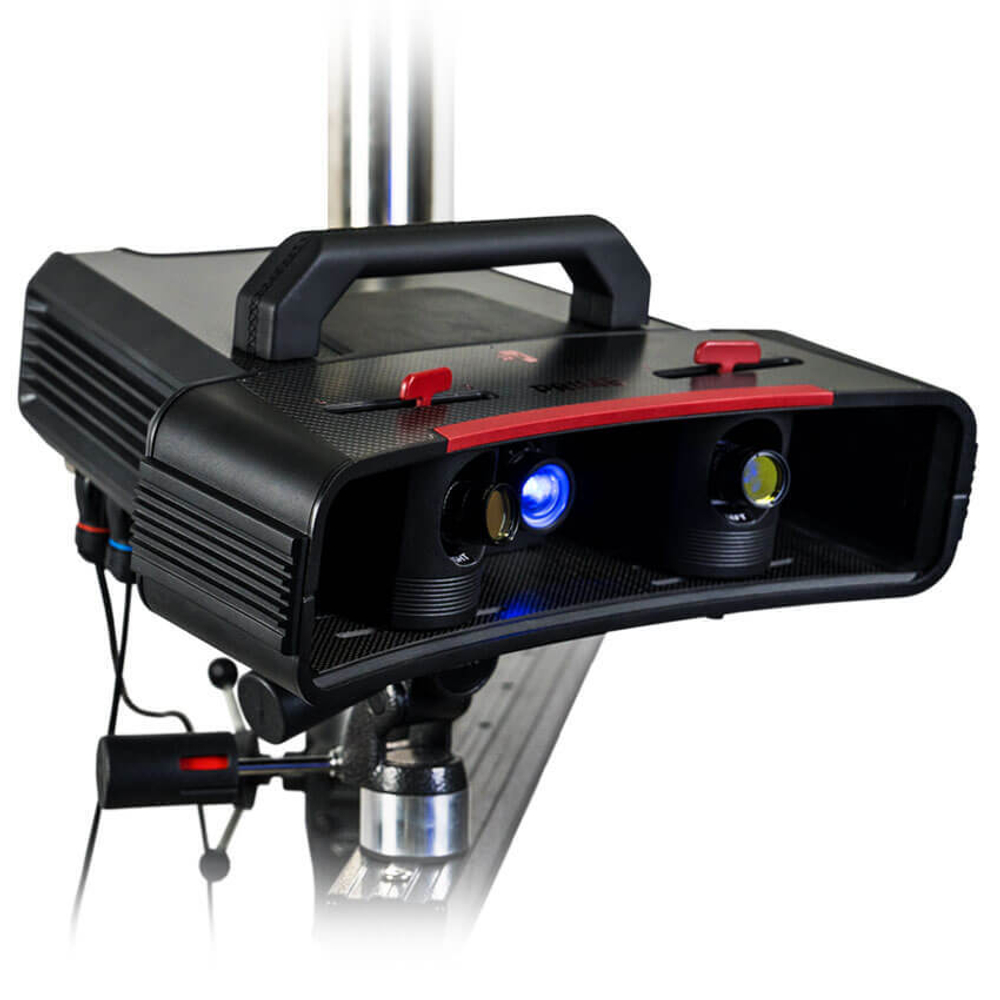

Ключевые особенности RangeVision PRIME

Исключительная точность

Точность повышена на 50 %, достигая 0,014 мм. Сертифицирован как зарегистрированный измерительный прибор, что гарантирует надежность результатов.

Расширенные возможности сканирования

Оснащен более ярким проектором, позволяющим сканировать темные объекты без необходимости подготовки поверхности.

Изготовлен на основе углеродного волокна, что сводит к минимуму деформацию, вызванную перепадами температур.

Комплектуется надежной транспортировочной ручкой для безопасной и удобной мобильности.

Соответствие метрологическим стандартам.

Полностью соответствует протоколам управления качеством, принятым в промышленных условиях.

Внесен в единый государственный реестр средств измерений.

Способен выдавать стабильно точные и качественные модели при различных условиях освещения, предупреждая в реальном времени о неблагоприятных факторах сканирования.

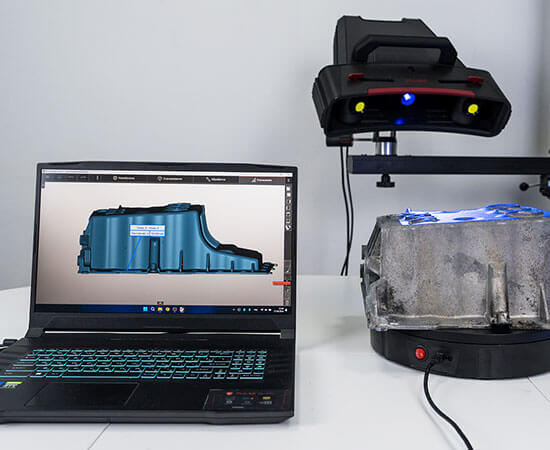

Применение в контроле качества

Быстрая, бесконтактная оценка 3D-геометрии для выявления даже незначительных отклонений.

Обеспечивает отображение отклонений между отсканированным объектом и его номинальной конструкцией, визуализируя карту с цветовой кодировкой и точными точечными измерениями.

Позволяет гибко корректировать отчеты об измерениях без необходимости повторного сканирования.

Мониторинг износа деталей и оснастки для обеспечения постоянной эффективности работы.

Преимущества реверсивного инжиниринга

Облегчает сканирование компонентов, узлов и конструкций для воспроизведения, ремонта или восстановления.

Улучшает процессы создания прототипов, настройки и перепроектирования, а также упрощает разработку технической документации.

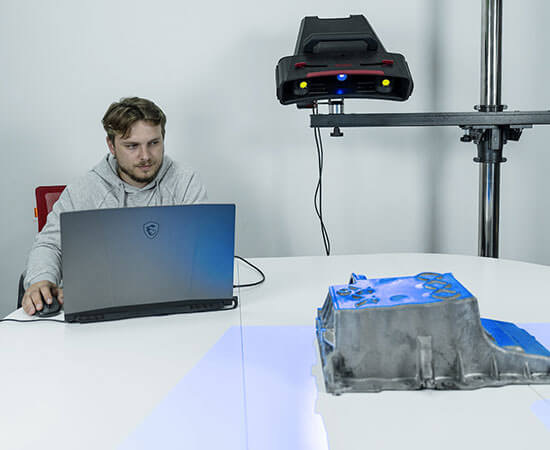

Интегрированное программное обеспечение для быстрой обработки: специализированное программное обеспечение RangeVision упрощает рабочий процесс, начиная со сканирования и заканчивая экспортом конечной 3D-модели.

Предлагает профессиональные инструменты для создания изображений, обработки и экспорта изображений.

Три режима сканирования

Основной режим: подходит для объектов со сложной геометрией, например, музейных экспонатов. Фрагменты выравниваются на основе геометрии поверхности.

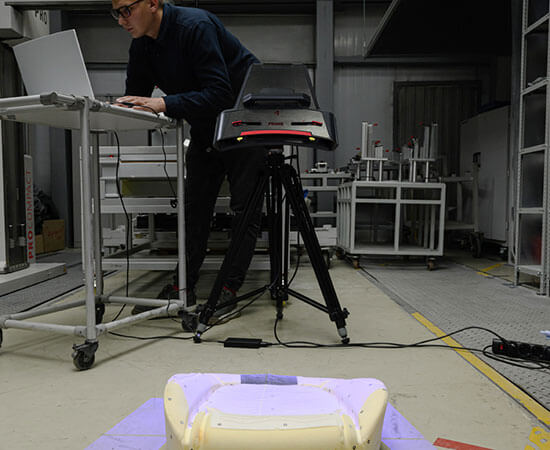

С маркерами: повышает точность сканирования крупных объектов за счет использования маркеров, наносимых на поверхность, для автоматического совмещения фрагментов. Совместим с внешними фотограмметрическими системами.

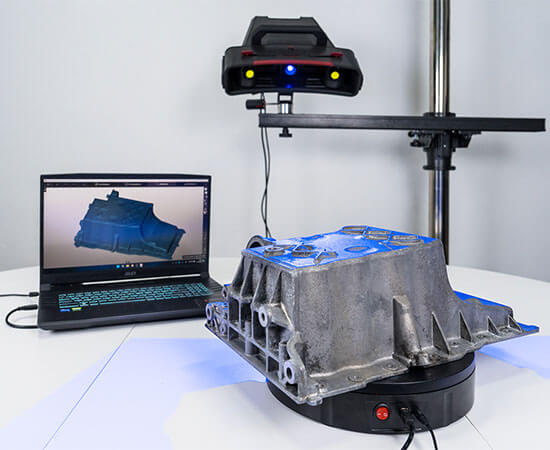

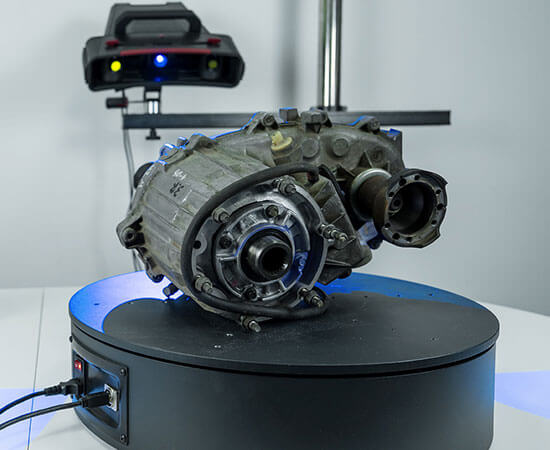

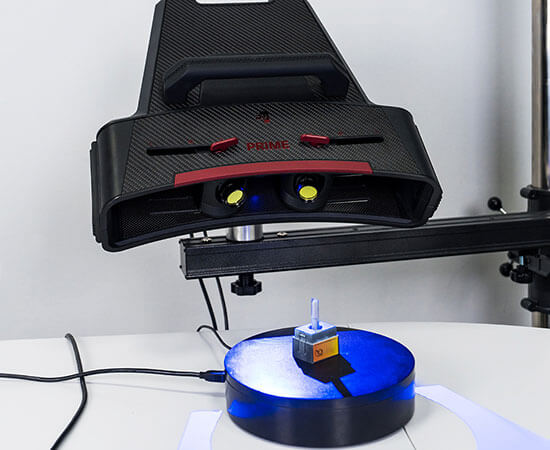

Режим поворотного стола: позволяет эффективно сканировать объекты, расположенные на вращающейся платформе, с автоматическим совмещением во время вращения.

Обработка сканов

• Автоматическое объединение фрагментов модели благодаря маркерам, нанесённым на поверхность объекта.
• Оптимизация 3D-моделей
• Исправление дефектов сетки и устранение мелких артефактов и шума.
• Дополнительные профессиональные возможности
• Широкий набор функций для работы с 3D-моделями.

Экспорт и импорт файлов

RV 3D Studio поддерживает экспорт 3D-моделей в популярные форматы, такие как STL, OBJ, и PLY. Возможность импорта CAD-файлов в формате STEP с автоматической триангуляцией обеспечивает интеграцию с системами 3D-моделирования.

Кому полезен 3D-сканер RangeVision PRIME?

Отделы исследований и разработок:идеально подходит для создания прототипов, реинжиниринга и изучения дизайна.

Промышленные предприятия: обеспечивает точный контроль геометрии производимых изделий, соответствуя строгим стандартам управления качеством.

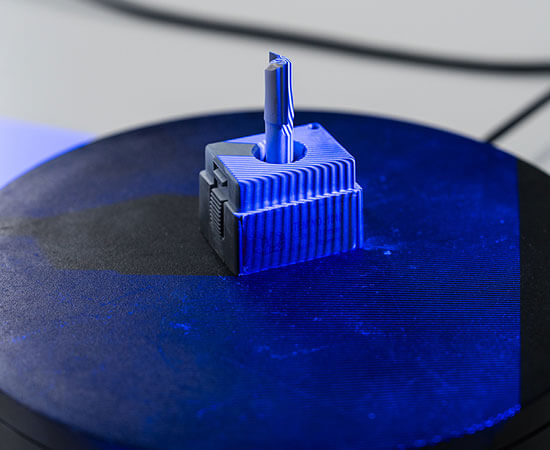

Инструментальные цеха: измеряет точность инструмента, контролирует износ, поддерживает анализ размеров и подгонку деталей.

RangeVision PRIME - незаменимый инструмент для профессионалов, которые ищут передовые решения для 3D-сканирования, сочетающие точность, универсальность и соответствие промышленным стандартам.

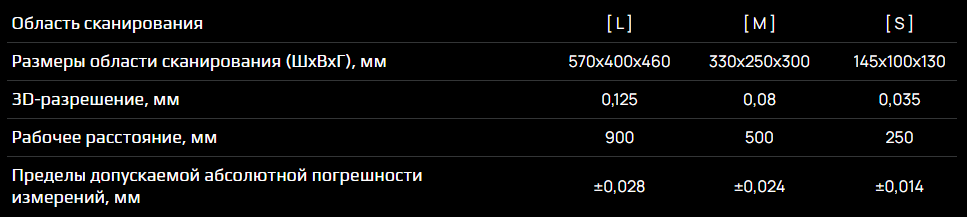

Характеристики:

Комплектация:

Сканер и комплектующие:

• 3D-сканер Rangevision PRIME.
• Кабель USB 3.0 для подключения ПК.
• Комплект объективов со светофильтрами.
• Кабель питания.

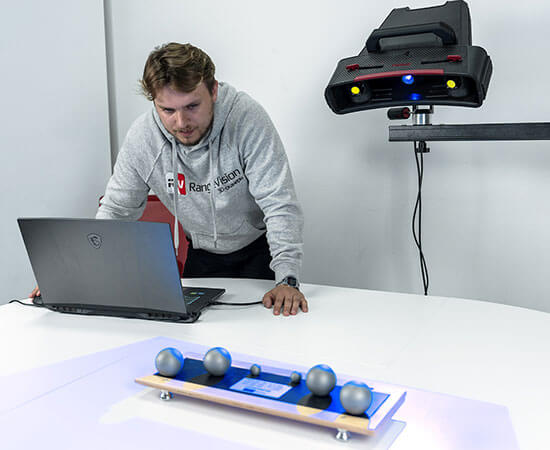

• Комплект калибровочных полей.
• Комплект подставок под калибровочные поля.
• Штатив.
• Спрей матирующий.
• Маркеры на самоклеящейся бумаге.
• Кейс.
• Транспортировочная упаковка.

Поворотный стол в составе:

• Поворотный стол (диаметр 30 см, грузоподъёмность 60 кг).
• Кабель USB 2.0 для подключения к ПК.
• Блок питания и кабель для поворотного стола.

ПО и документация:

• Программа сканирования и обработки RV 3D Studio.
• Паспорт на сканер.
• Руководство пользователя.
• Сертификат первичной поверки средства измерения.
