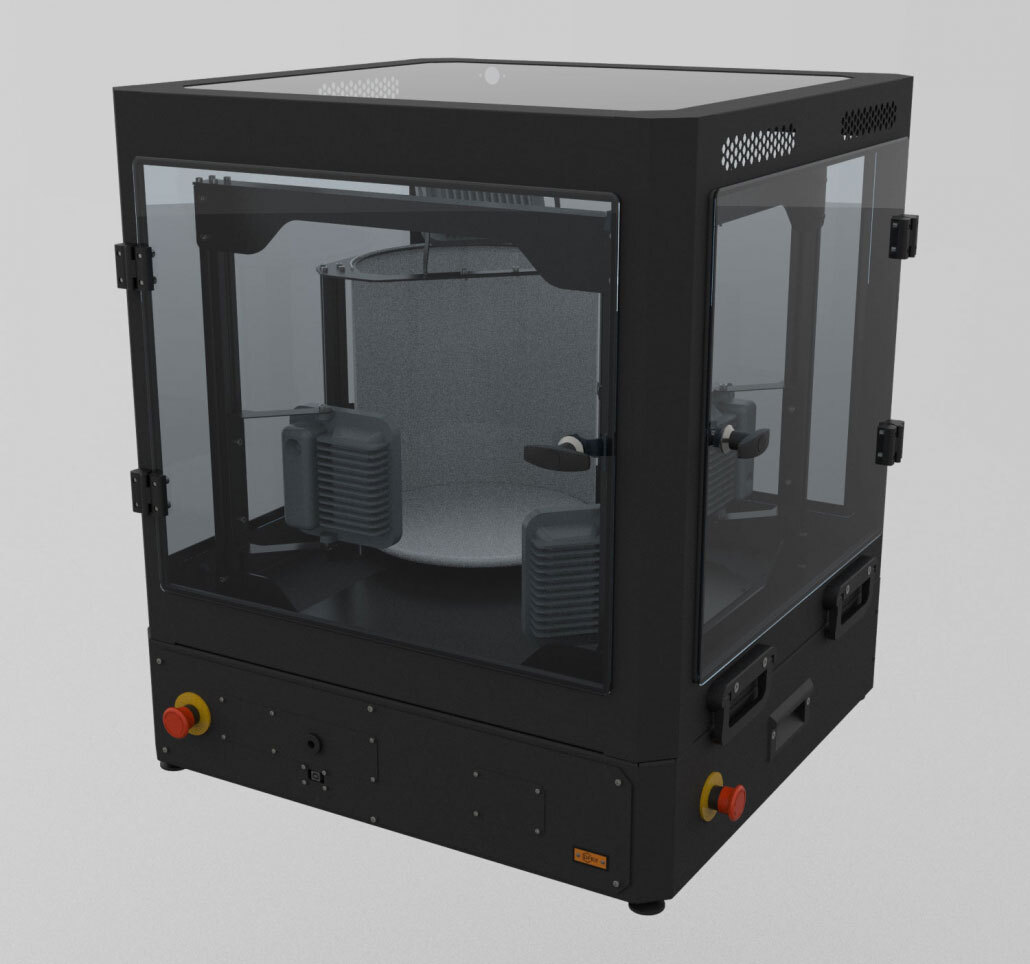

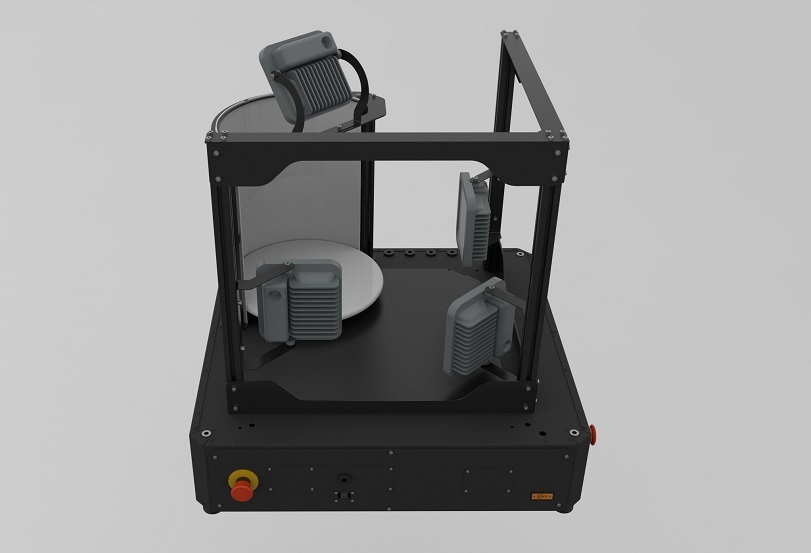

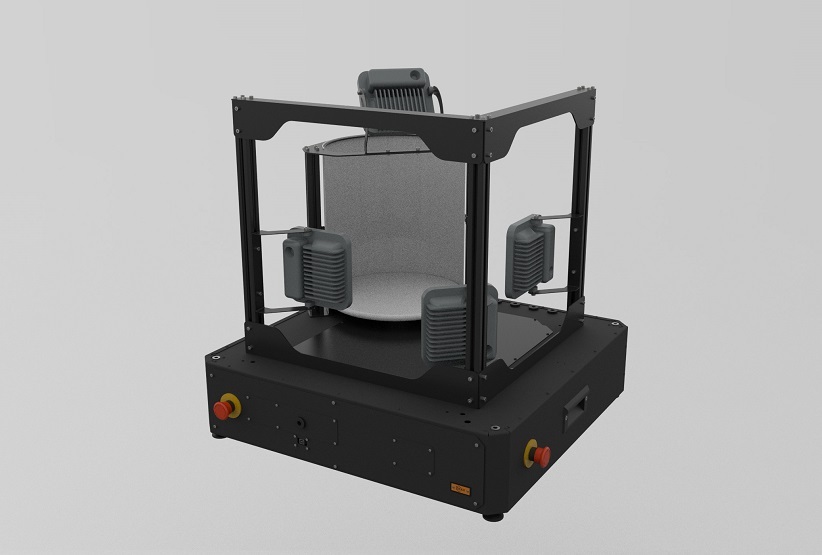

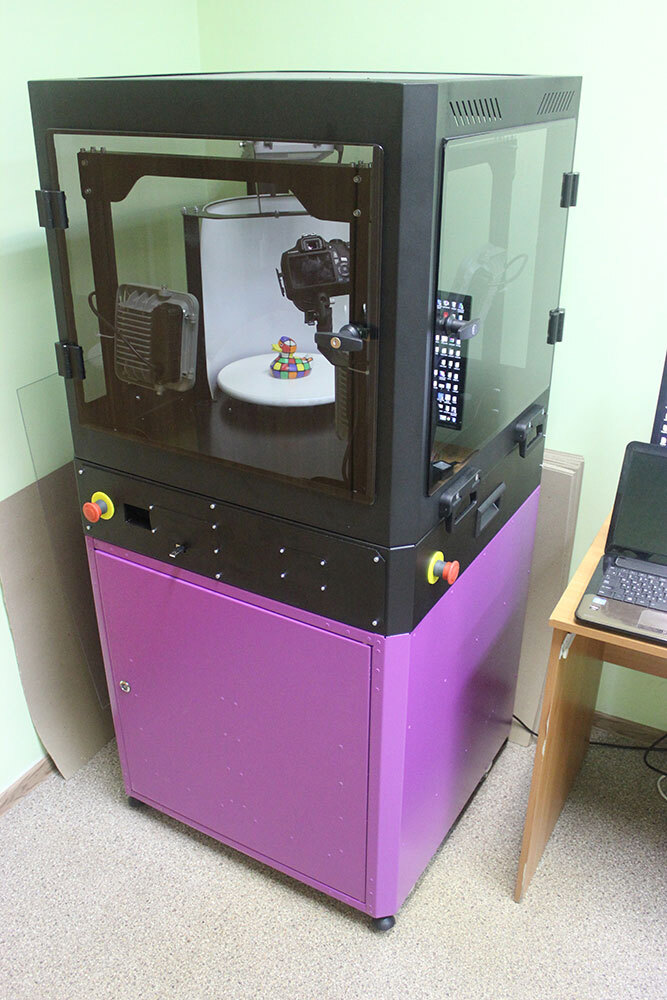

Рабочая зона сканера закрыта прозрачным защитным колпаком, внутри которого находятся поворотный стол для фотографируемых объектов, размещенный перед фоном из белого пластика, а также жесткая рама с закрепленными на ней фотокамерой и светильниками.
На лицевой и боковых стенках корпуса устройства установлены кнопки аварийной остановки для экстренного отключения электропитания сканера.
Управляющее станком компьютерное устройство подключается к сканеру с помощью гибких кабелей через специальные USB разъемы на его лицевой панели.

Преимущества:

1. Методические материалы с лекциями и лабораторными работами;
2. Программное обеспечение в комплекте: работает c Windows, Linux, MacOS;
3. Доступ по ключу: защита от несанкционированного доступа;
4. Гарантия 1 года + техническое обслуживание;
5. Надежный и долговечный корпус способствует качественной печати. Станок безопасен в использовании.

Принципы работы:

Сканер DF-SCAN является бесконтактным пассивным сканером, который работает в диапазоне видимого света на основе метода фотограмметрии и преобразует серию полученных с фотокамеры цифровых изображений неподвижного объекта в электронную трехмерную модель.
Для этого объект фотографируется цифровой камерой в диапазоне от 0 до 360° с некоторым шагом, после чего полученный набор фотоснимков подвергается компьютерной обработке, результатом которой является воссоздание объемной модели объекта в цифровом виде.

Для создания модели вычисляется расположение точек объекта в трехмерном пространстве, используя фотографии, полученные при различных положениях объекта. Для получения ряда фотографий объекта из одной точки с разных сторон, сканируемый предмет устанавливается на поворотном столе.

Для получения необходимой освещенности объекта в состав устройства входит осветительная система, включающая несколько источников света.

Управление поворотным столом и фотокамерой в процессе сканирования выполняется с персонального компьютера в программе Photo3D Studio.
Параметры фотосъемки могут быть заданы непосредственно на самой камере, а также в Photo3D Studio.
Также в данном приложении возможно задание параметров движения поворотного стола, сохранение полученных вследствие фотосъемки данных и их дальнейшая обработка в среде специализированного программного обеспечения.

Последующая обработка данных выполняется программой Agisoft Photoscan и необходима для преобразования полученных двумерных фотоснимков в трехмерную модель. Указанная программа позволяет выполнять вычисление расстояний до отдельных точек объекта и формирует так называемое облако точек с последующим его преобразованием в полигональную модель.

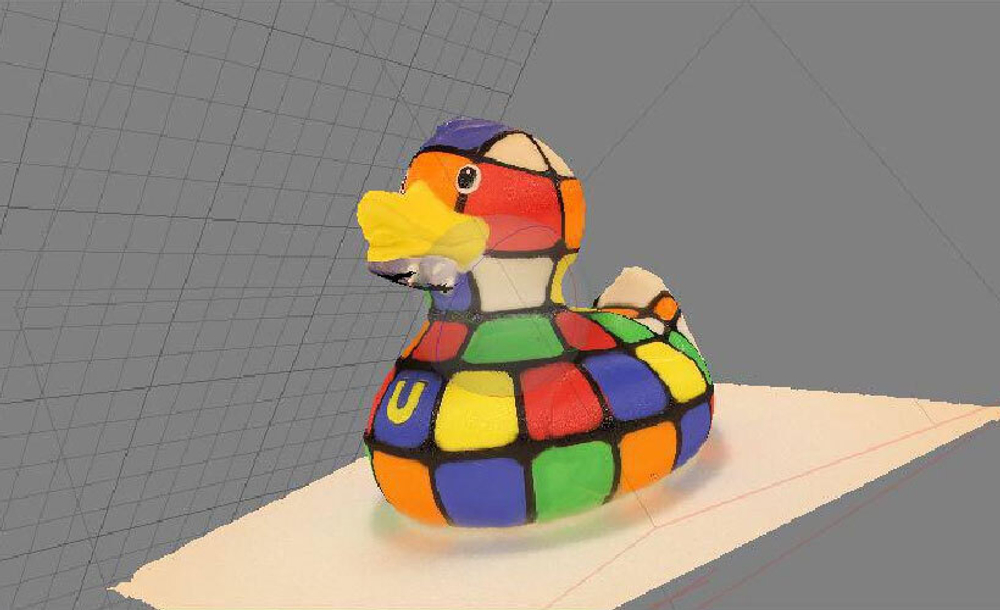

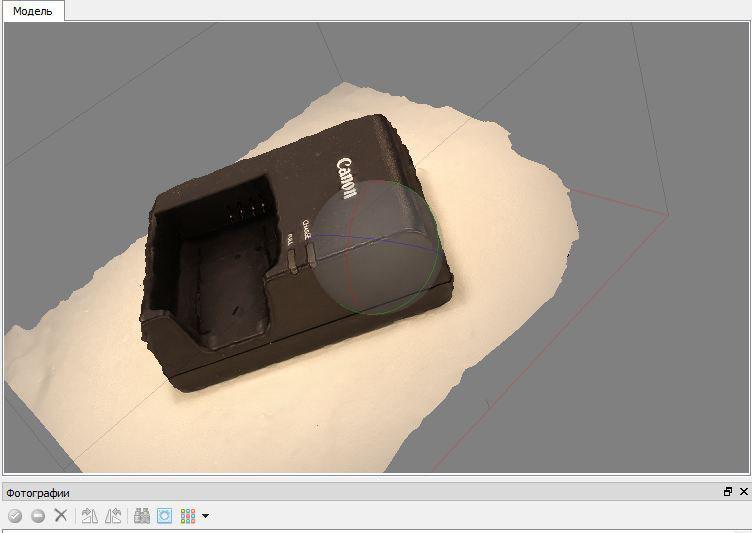

Такая модель выводится на экран в виде трехмерного изображения и может быть записана в файл стандартного для CAD/CAM-систем формата «.STL» для последующей доработки и(или) вывода на 3D-принтер.
