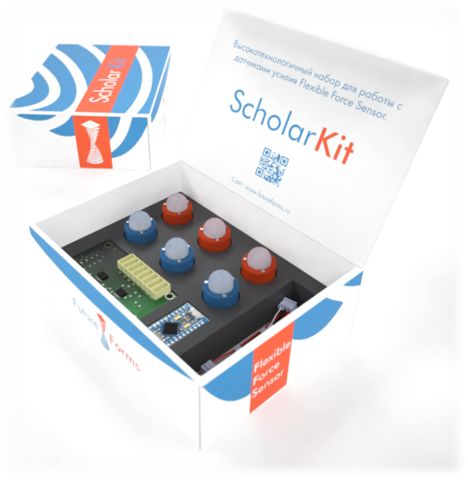

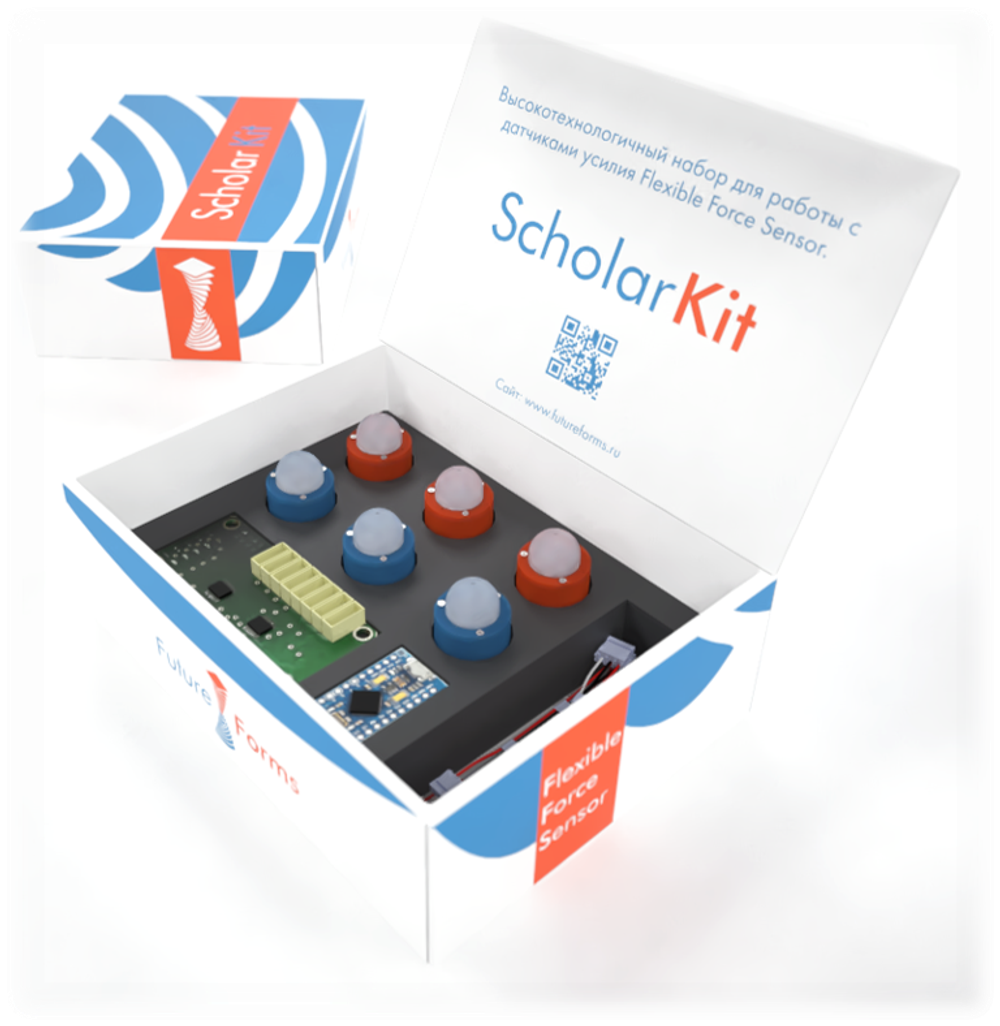

Высокотехнологичный набор “Scholar Kit” для работы с датчиками усилия FFS и FFC

Flexible Force Sensor

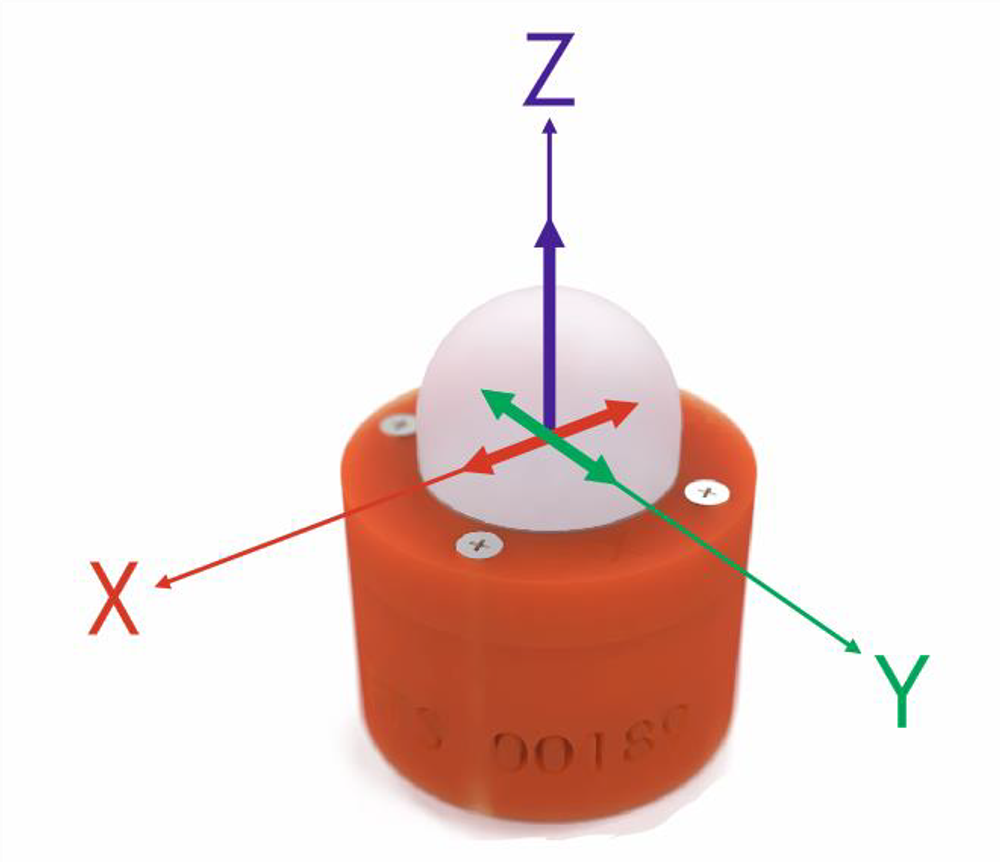

Трёхкомпонентный датчик измерения силы на базе упругих силиконовых элементов с постоянным магнитом и датчиком на эффекте Холла.
FFS предназначен для измерения сил от взаимодействия с не намагниченными объектами. Данная технология позволяет сформировать цифровое упруго-силовое взаимодействие с любыми объектами окружающей среды. Основная идея технологии заключается в объединении MEMS-датчика на эффекте Холла с малым постоянным магнитом посредством упругой силиконовой прослойки. Геометрическая форма прослойки, её механические, оптические свойства, состав химических элементов, количество постоянных магнитов и датчиков на эффекте Холла может меняться, образуя новые изделия, имеющие различное применение.

К каждому датчику прилагается его уникальная матрица калибровки, позволяющая преобразовать величины магнитного поля в значения силы.

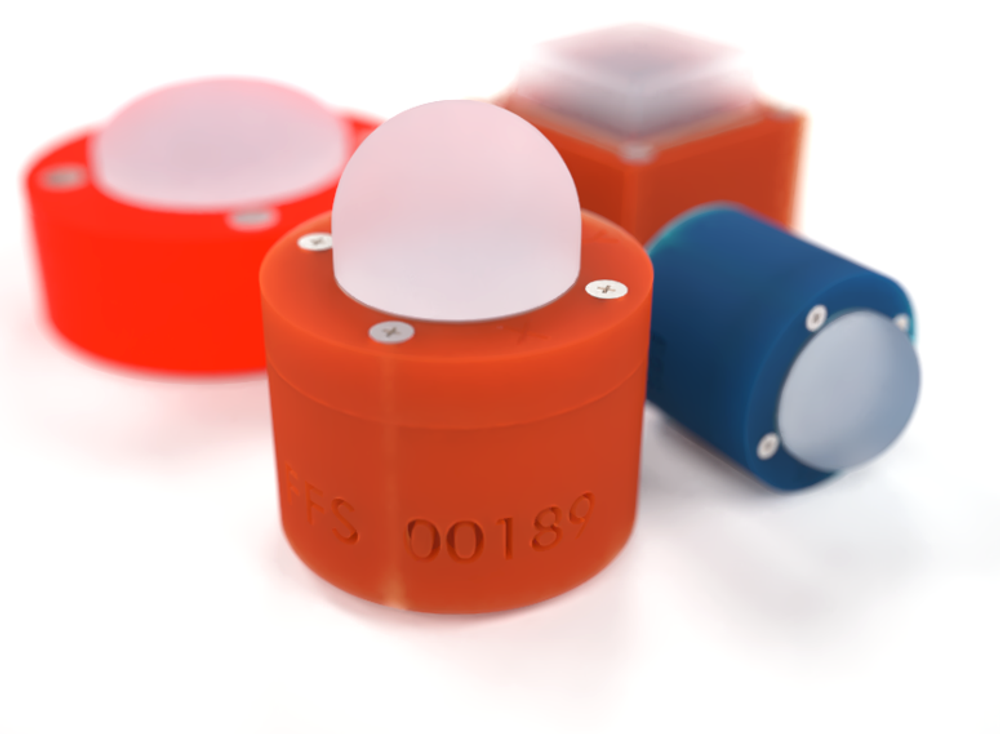

Различные исполнения

Датчик измерения силы, разработанный по технологии FutureForms, может иметь различные исполнения, в зависимости от пожеланий заказчика.

Модифицируемые параметры:

• Габаритные размеры
• Форма корпуса и силового элемента
• Используемые типы материалов (от используемого материала зависят жесткость, цвет и прозрачность силового элемента)

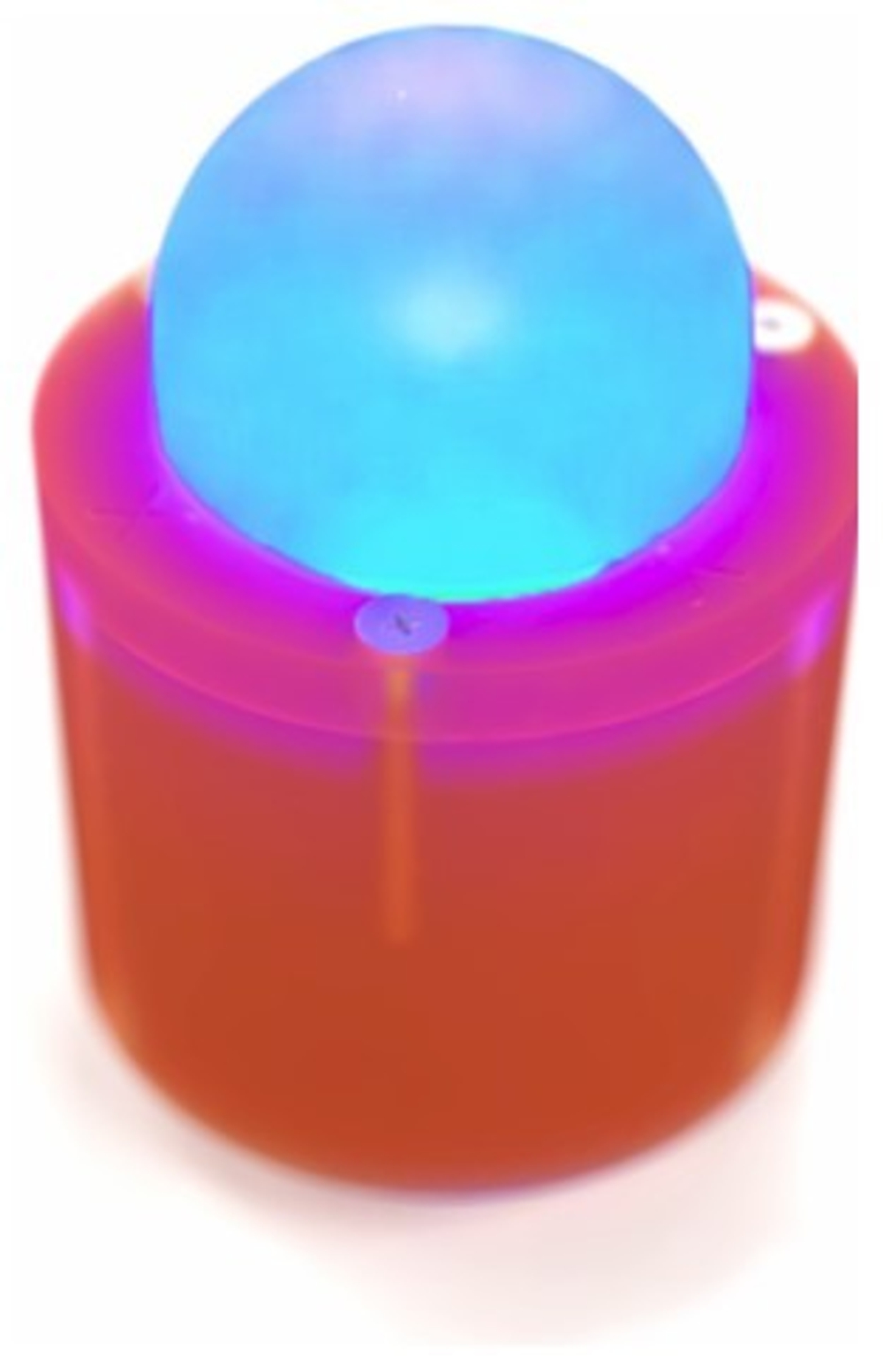

Flexible Force Color

Трёхкомпонентный датчик измерения силы на базе упругих силиконовых элементов с постоянным магнитом и датчиком на эффекте Холла со встроенным RGB светодиодом.

За счёт встроенного цветного светодиода, возможна индикация различных параметров путём управления цветом и яркостью свечения
тактильного элемента из силикона.

Flexible Force Contact Spherical Probe

Трёхкомпонентный датчик определения контакта с не намагниченными объектами сложной формы для проведения измерений при помощи координатно-измерительных машин, станков и роботов.
FF СSP предназначен для измерения сил от взаимодействия с не намагниченными объектами.

Новые типы датчиков

В рамках технологии FutureForms , могут быть реализованы новые типы датчиков под конкретные нужды заказчика.

• Измерения сил, моментов, изгиба.
• Измерение давления на основе сенсоров нового типа.

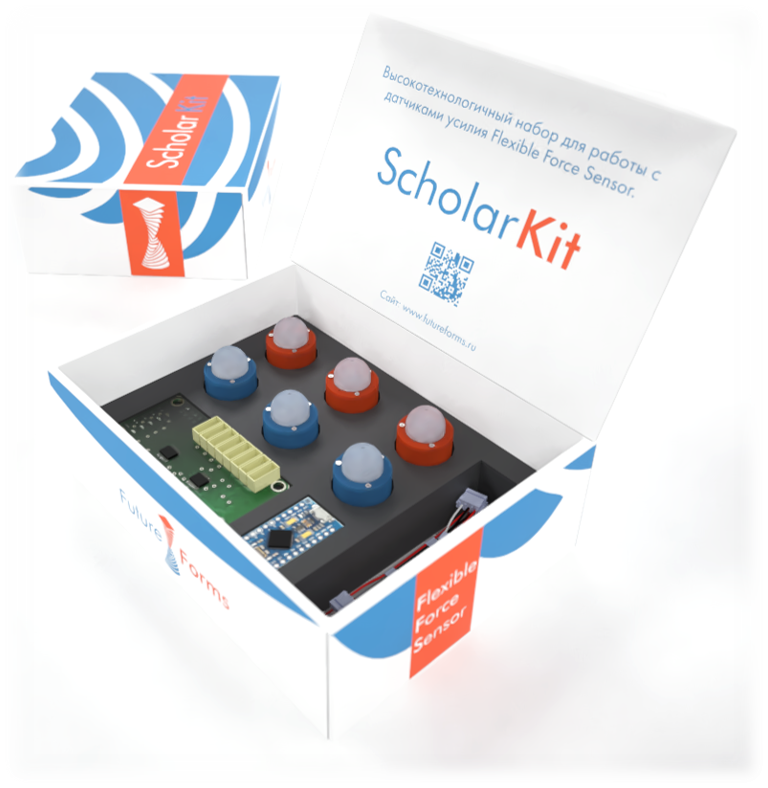

Комплектация:

• FFS - 3 шт.
• FFC - 3 шт.
• Мультиплексор восьмиканальный - 1 шт.
• Arduino Pro micro - 1 шт.
• Коннекторы - 6 шт.
• Соединительные провода - 8 шт.

Начало работы
