Супер набор для класса и соревнований VEX EDR (276-3000) ✅

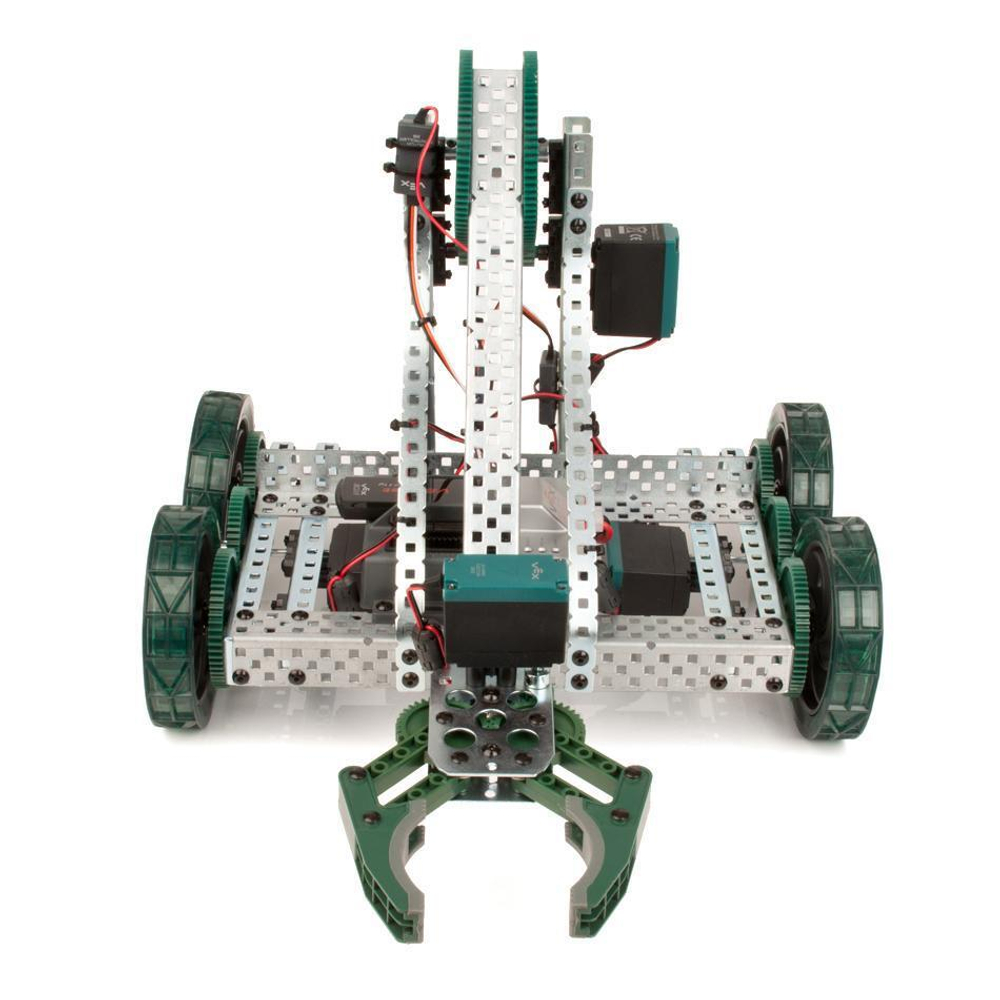

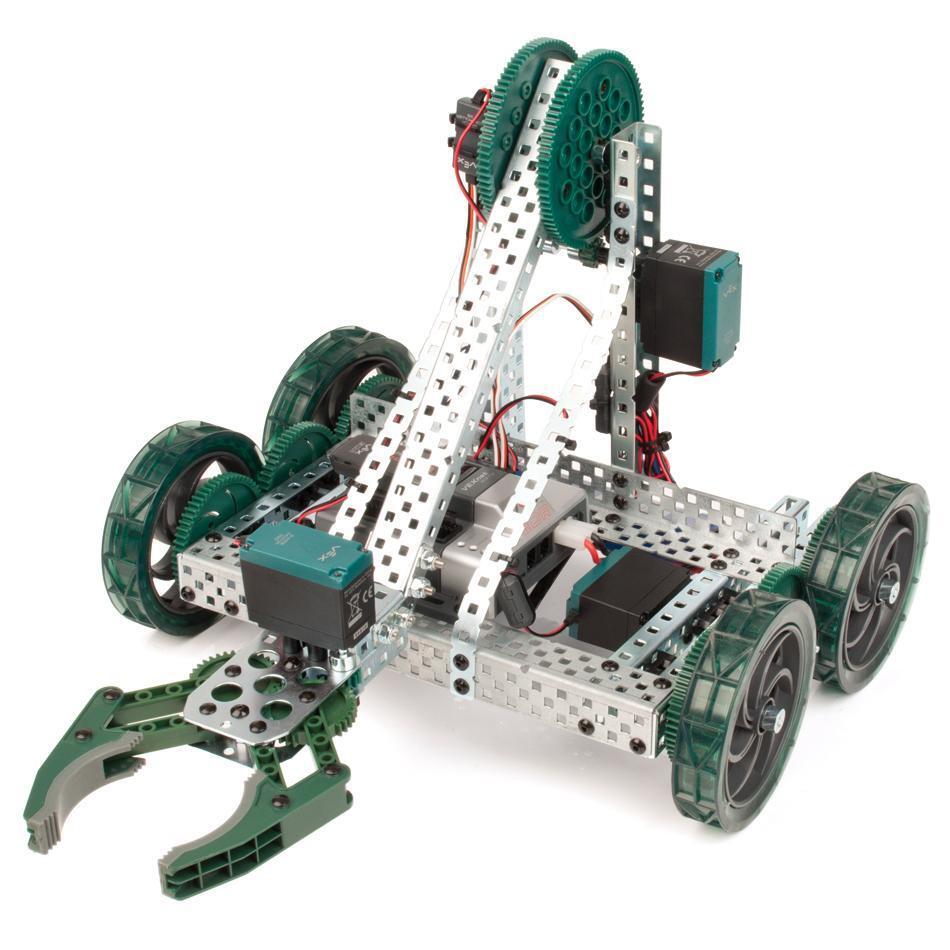

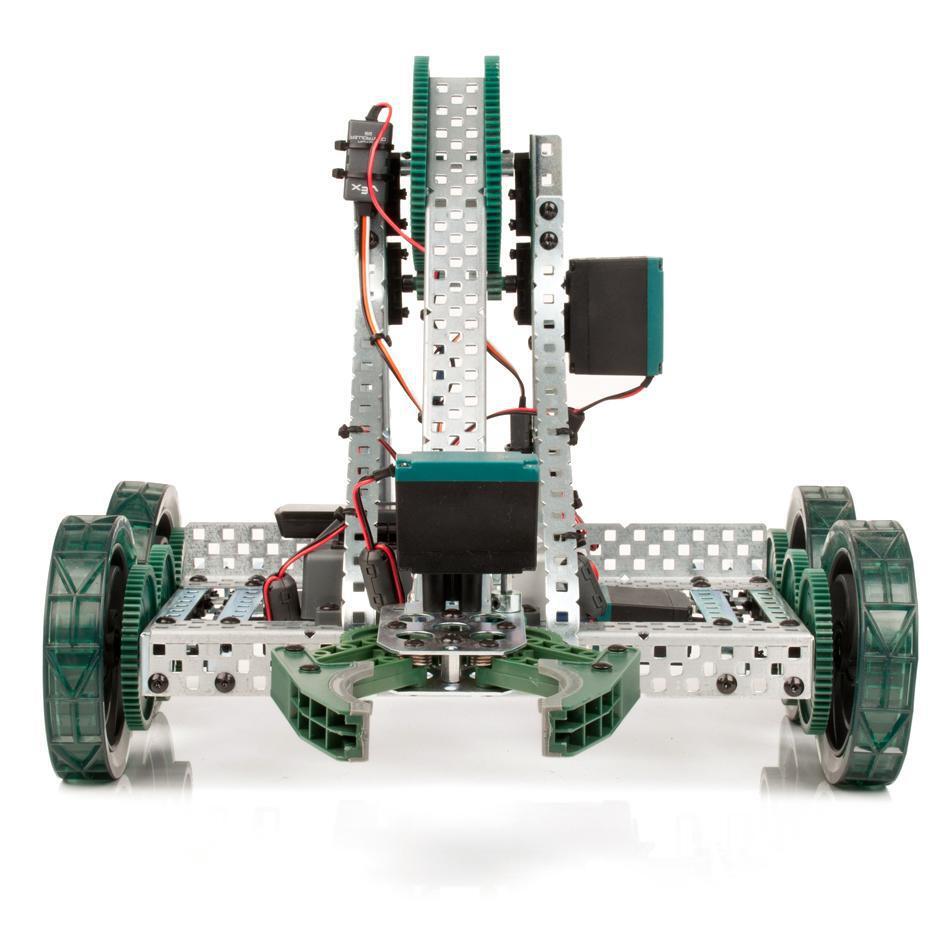

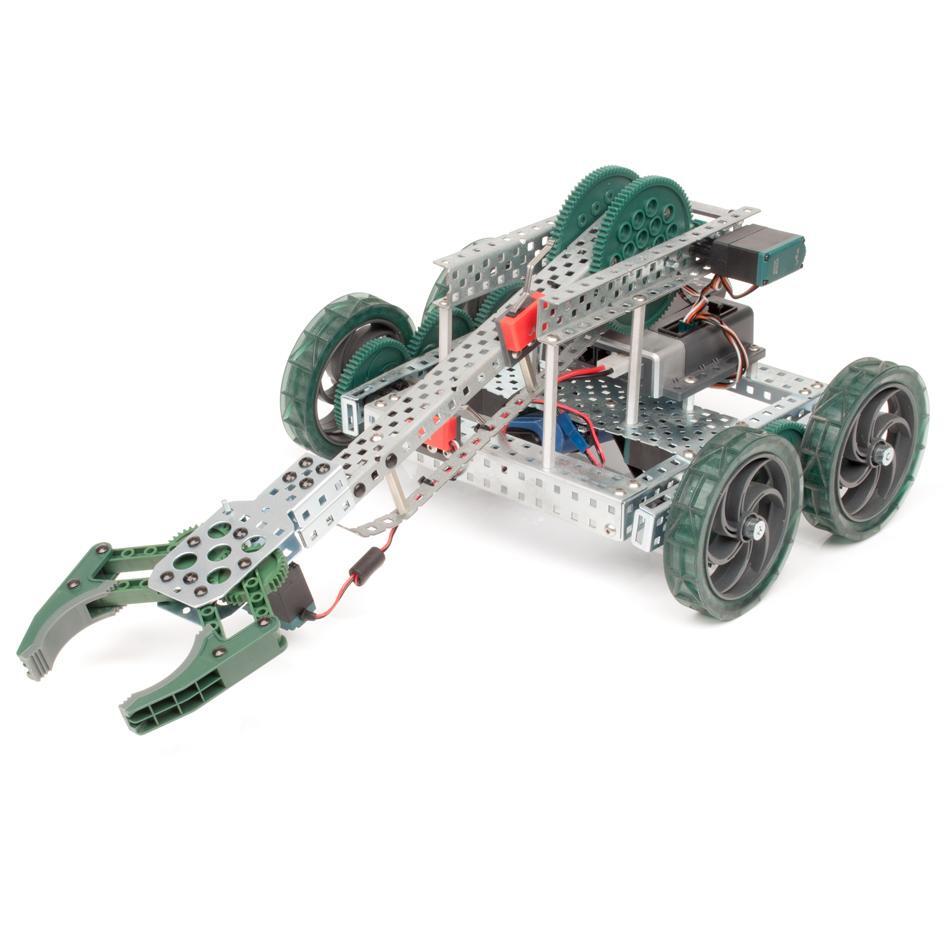

В состав набора входит: Набор Clawbot, контроллер Cortex® ARM®, VEXnet Джойстик и VEXnet Ключ 2.0, аккумуляторные батареи для робота и джойстика и зарядные устройства для них, Набор Мехатроника Add-On Kit (более 100 компонентов, в т.ч. 1 мотор, 2 датчика, колеса для всенаправленного движения, гусенечные траки, цепные передачи, звездочки, зубчатые рейки и т. д.), Набор Программирование Add-On Kit (2 мотора, 7 типов датчиков, провода, комплект колес для всенаправленного движения).

Огромное разнообразие механических, кинематических и пневматических элементов набора позволит собрать робота любой сложной конструкции, металлические перфорированные элементы обеспечат прочность каркаса, а многочисленные детали кинематики дадут возможность сборки любого механизма движения. Семь видов датчиков, подключенных к контроллеру дают широкие возможности для использования роботов, собранных на основе деталей VEX EDR, в учебных целях и соревнованиях.

Управление роботом осуществляется программным способом, либо посредством пульта.

Разработано интуитивное программное обеспечение (приобретается отдельно) а также учебные материалы для учителя.

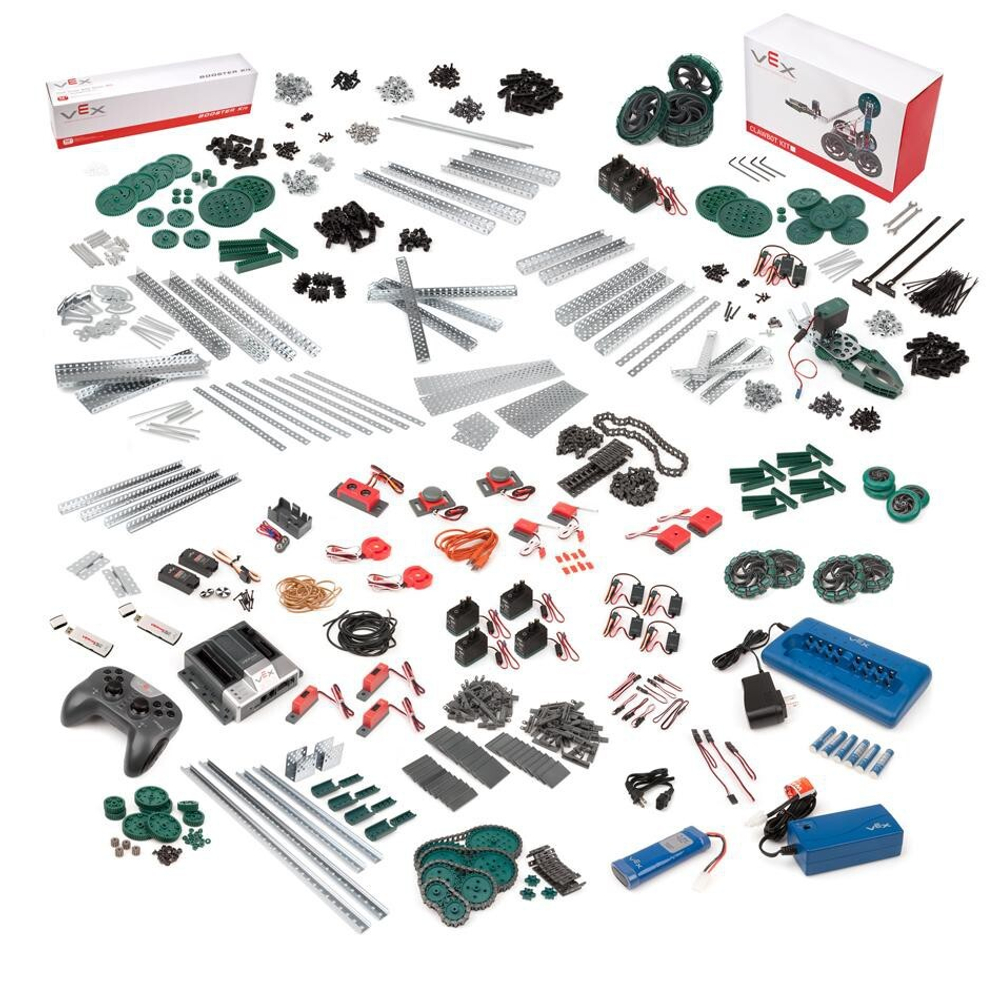

Состав комплекта:

Набор для класса и соревнований

• Руководство "Quick Start Guide, Clawbot" от компании VEX - 1 шт.

Логические компоненты

• Микроконтроллер VEX ARM® Cortex®-based - 1 шт.
• Кабель USB A-A - 1 шт.
• Контроллер мотора 29 - 6 шт.
• Комплект LED-индикаторов (3+3+2 шт.) - 1 шт.
• Бампер выключатель - 4 шт.
• Концевой выключатель - 4 шт.
• Энкодер мотора 393 - 2 шт.
• Потенциометр - 2 шт.
• Комплект сенсоров трекера линии (3 сенсора) - 1 шт.
• Ультразвуковой дальномер - 1 шт.
• Оптический датчик движений вала - 2 шт.

Управляющие элементы

• Пульт управления VEXnet - 1 шт.
• Ключ VEXnet 2.0 - 2 шт.

Механика

• Двухпроводной мотор 393 - 7 шт.
• Комплект схвата (включая мотор) - 1 шт.
• Соединитель валов - 4 шт.
• Наконечник для вала - 37 шт.
• Вал (3 дюйма в длину) - 12 шт.
• Вал (11 мм в длину) - 4 шт.
• Вал (2 дюйма в длину) - 4 шт.
• Вал (4 дюйма в длину) - 2 шт.
• Вал (12 дюймов в длину) - 4 шт.
• Опорная планка - 44 шт.
• Опорный подшипник - 6 шт.
• Фиксирующий блок - 4 шт.
• Зубчатое колесо (12 зубьев) - 6 шт.
• Зубчатое колесо (36 зубьев) - 4 шт.
• Зубчатое колесо (60 зубьев) - 10 шт.
• Зубчатое колесо (84 зубьев) - 4 шт.
• Реечная передача (19 зубьев) - 20 шт.
• Приемный ролик - 4 шт.
• Колесо 4 дюйма - 4 шт.
• Колесо 2.75 дюйма - 4 шт.
• Колесо всенаправленного движения (4 дюйма) - 4 шт.
• Латексная трубка (30.5 см) - 1 шт.
• Резиновое кольцо - 20 шт.
• Шарнир - 2 шт.

Набор звеньев цепи и усиленных цепных колес

• Усиленное цепное колесо (6 зубьев) - 4 шт.
• Усиленное цепное колесо (12 зубьев) - 2 шт.
• Усиленное цепное колесо (18 зубьев) - 2 шт.
• Усиленное цепное колесо (24 зубьев) - 2 шт.
• Усиленное цепное колесо (30 зубьев) - 2 шт.
• Усиленное звено цепи - 140 шт.
• Звено цепи с коннектором - 20 шт.

Дополнительный набор усиленных составных частей цепи

• Усиленное звено цепи - 140 шт.
• Звено цепи с коннектором - 20 шт.

Набор прямолинейного движения

• Трек скольжения (12 дюймов) - 2 шт.
• Трек скольжения (17.5 дюймов) - 2 шт.
• Кронштейн - 2 шт.
• Внутренний ацетальный скользящий трек - 4 шт.
• Внешний ацетальный скользящий трек - 4 шт.

Набор усиленных шестерней

• Усиленная шестерня (12 зубьев) - 4 шт.
• Усиленная шестерня (36 зубьев) - 4 шт.
• Усиленная шестерня (60 зубьев) - 4 шт.
• Усиленный квадратный коннектор шестерни - 16 шт.
• Вращающийся коннектор шестерни - 16 шт.

Набор дополнительных гусеничных деталей

• Гусеничные соединения - 25 шт.
• Конвейерные соединения - 30 шт.
• Короткие конвейерные вставки - 10 шт.
• Средние конвейерные вставки - 10 шт.
• Длинные конвейерные вставки - 10 шт.

Детали

• Пластина с 25 отверстиями - 8 шт.
• Пластина с 20 отверстиями - 2 шт.
• Рама бампера (25 отверстий) - 2 шт.
• Рама бампера (20 отверстий) - 2 шт.
• Рама (25 отверстий) - 4 шт.
• Рама (16 отверстий) - 4 шт.
• Соединительная пластина 1х2х1х15 отверстий - 4 шт.
• Соединительная пластина 1x2x1x20 отверстий - 1 шт.
• Соединительная пластина 1x2x1x25 отверстий - 2 шт.
• Соединительная пластина 1x5x1x25 отверстий - 2 шт.
• Пластина 5x5 отверстий - 2 шт.
• Пластина 5x15 отверстий - 2 шт.
• Пластина 5x25 отверстий - 2 шт.
• Крепежный уголок (30 отверстий) - 2 шт.
• Крепежный уголок (30 инвертированных отверстий) - 2 шт.
• Крепежный уголок (25 отверстий) - 2 шт.
• Угловое соединение (прямое) - 4 шт.
• Угловое соединение (для угла) - 4 шт.
• Угловое соединение (крестовидное) - 4 шт.
• Разделитель 1/2 дюйма - 10 шт.
• Разделитель (1 дюйм) - 8 шт.
• Разделитель (2 дюйма) - 4 шт.
• Разделитель (3 дюйма) - 4 шт.
• Винт 8-32 x 1/4 дюйма - 102 шт.
• Винт 8-32 x 1/2 дюйма - 42 шт.
• Винт 8-32 x 3/8 дюйма - 28 шт.
• Винт 8-32 x 3/4 дюйма - 14 шт.
• Винт 8-32 x 1 1/2 дюйма - 3 шт.
• Винт 6-32 x 1/4 дюйма - 10 шт.
• Винт 6-32 x 1/2 дюйма - 10 шт.
• Закрепляющий винт 6-32 x 1/4 дюйма - 6 шт.
• Закрепляющий винт 6-32 x 1/2 дюйма - 6 шт.
• Гайка 8-32 - 172 шт.
• Гайка 8-32 с нейлоновым держателем - 28 шт.
• Шайба стальная - 30 шт.
• Шайба пластиковая - 10 шт.
• Заклепки для плат - 82 шт.
• Разделитель для вала (4.6 мм) - 26 шт.
• Разделитель для вала толстый (8 мм) - 20 шт.
• Стяжки - 50 шт.

Электрические детали

• Батарея для робота 7.2V 3000mAh - 1 шт.
• Перезаряжаемые батареи ААА типа - 6 шт.
• Универсальное зарядное устройство для батарей VEX - 1 шт.
• Зарядное устройство для 8 батарей АА либо ААА типа - 1 шт.
• Крепление резервной батареи - 1 шт.

Малый набор удлинителей трехпроводных кабелей

• Кабель VEX “Y” - 1 шт.
• Удлинитель трехпроводного кабеля (6 дюймов) - 1 шт.
• Удлинитель трехпроводного кабеля (12 дюймов) - 1 шт.

Большой набор удлинителей трехпроводных кабелей

• Кабель VEX "Y" - 2 шт.
• Удлинитель трехпроводного кабеля (6 дюймов) - 2 шт.
• Удлинитель трехпроводного кабеля (12 дюймов) - 2 шт.
• Удлинитель трехпроводного кабеля (24 дюйма) - 1 шт.
• Удлинитель трехпроводного кабеля (36 дюймов) - 1 шт.

Инструменты

• Шестигранный ключ (5/64") - 2 шт.
• Шестигранный ключ (3/32") - 2 шт.
• Гаечный ключ VEX - 2 шт.
