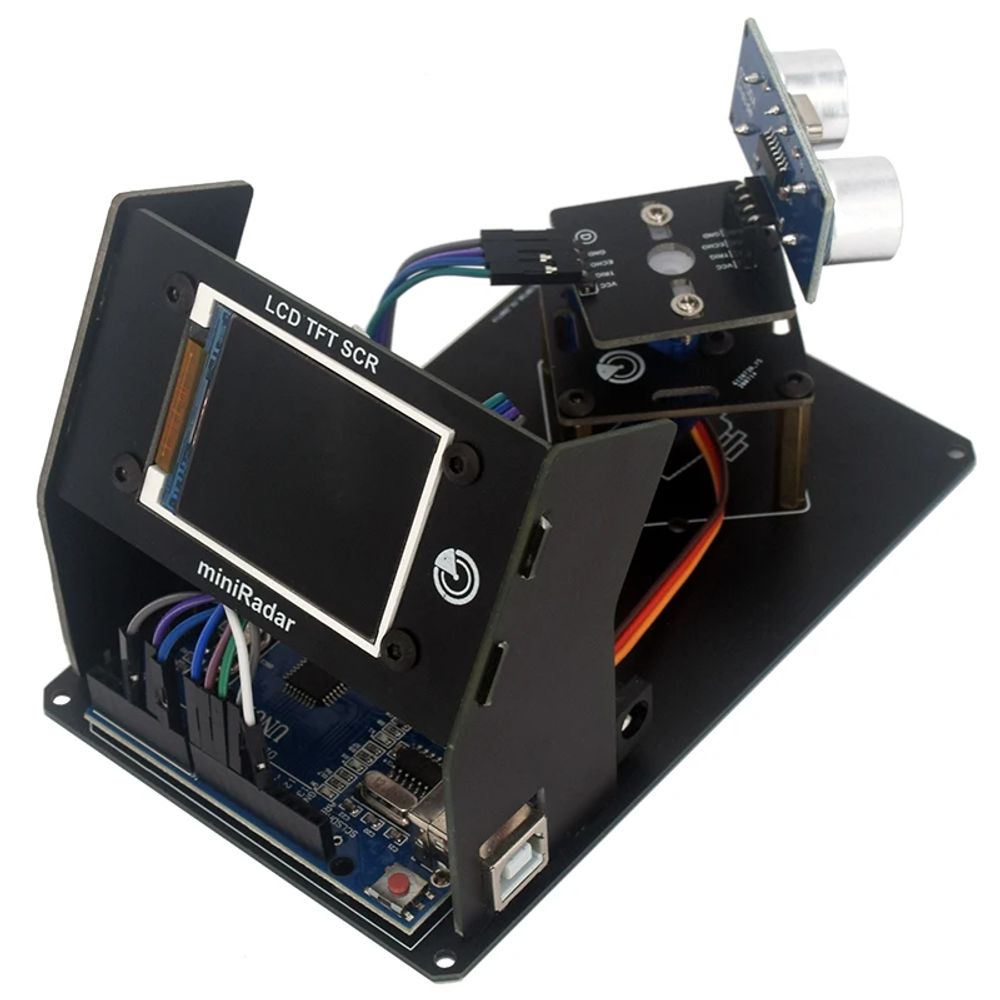

Радар Qhebot miniRadar с помощью ультразвукового датчика определяет расстояние до препятствия, совместим с контроллером на базе Arduino. Оснащен TFT LCD экраном 1.8", для отображения результатов.
Технические характеристики:
| Технические характеристики Qhebot miniRadar |
| Управляющий контроллер |
Arduino Uno - совместимый |
| Функциональные возможности |
система, предназначенная для измерения расстояния до препятствия в радиусе действия датчика |
| Характеристики контроллера Arduino Uno |
| Микроконтроллер |
ATmega328 |
| Тактовая чистота |
16 мГц |
| Рабочее напряжение |
5 В |
| Предельные напряжения питания |
6 - 20 В |
| Рекомендуемое напряжение питания |
7 - 12 В |
| Максимальная сила тока с одного вывода |
40 мА |
| Максимальный выходной ток вывода 3.3 В |
50 мА |
| Цифровые входы/выходы |
14 (из них 6 могут использоваться в качестве ШИМ-выходов) |
| Аналоговые входы |
6 |
| Flash-память |
32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком |
| SRAM |
2 КБ (ATmega328) |
| EEPROM |
1 КБ (ATmega328) |
| Характеристики сервопривода |
| Напряжение питания |
4.8 - 6 В |
| Скорость без нагрузки |
0.12 с/60° (4.8 В) |
| Вращающий момент при заторможенном роторе |
1.5 кг/см (4.8 В)
1.7 кг/см (6 В) |
| Рабочая "мертвая зона" |
5 мкс |
| Рабочая температура |
- 30 ∼ + 60°С |
| Вес |
9 г |
| Характеристики ультразвукового дальномера HC SR04 |
| Напряжение питания |
5 В |
| Рабочий ток |
15 мА |
| Ток в режиме ожидания |
< 2 мА |
| Угол обзора |
15° |
| Сенсорное разрешение |
0.3 см |
| Угол измерения |
30° |
| Ширина импульса |
10-6с |
| Контакты |
контакт питания положительного типа – +5В,
Trig (Т) – выход сигнала входа,
Echo (R) – вывод сигнала выхода,
GND – вывод «Земля» |
| Характеристики дисплея |
| Тип дисплея |
TFT LCD |
| Разрешение |
128х160 точек |
| Размер экрана |
1.8" |
| Тип подсветки |
LED (2 белых светодиода) |
| Цвет подсветки |
RGB |
| Размещение пикселей |
RGB вертикально |
| Глубина цвета |
16 бит 65000 цветов |
| Контроллер |
ST7735S |
| Тип выводимой информации |
символьный (латиница) и графическая информация |
| Поддержка платформ |
Arduino |
| Разъем |
11-pin |
| Цоколёвка разъема: |
VCC - источник питания ЖК-экрана положительный (3,3 В ~ 5 В)
GND - заземление питания ЖК-дисплея
GND - заземление питания ЖК-дисплея
NC - неопределенный, зарезервированный
NC - неопределенный, зарезервированный
NC - неопределенный, зарезервированный
CLK - ЖК-экран, тактовый сигнал шины SPI
SDA - сигнал записи данных по шине SPI на ЖК-экране
RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные
RST - сигнал сброса ЖК-дисплея, сброс низкого уровня
CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня |
| Область применения |
графический индикатор |
| Общие характеристики |
| Напряжение питания |
5 В |
| Рабочая температура |
- 40°С - 85°С |
| Габариты |
135 x 85 х 85 мм |
| Габариты упаковки |
180 x 100 х 120 мм |
| Вес брутто |
265 г |
Комплектация:
- Arduino Uno – 1 шт
- сервопривод – 1 шт
- ультразвуковой модуль HC-SR04 – 1 шт
- основание – 1 шт
- экран – 1 шт
