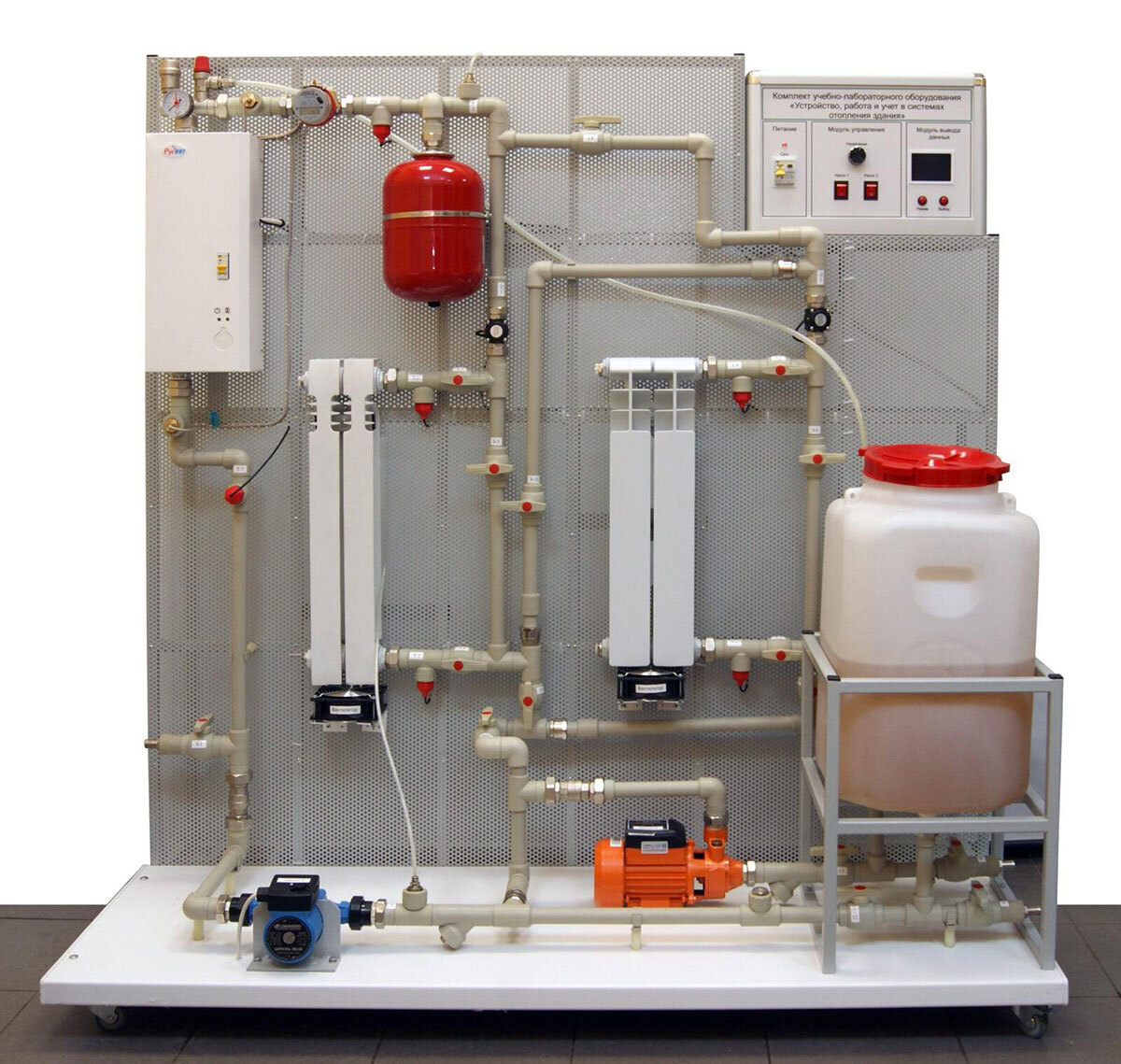

Учебный лабораторный стенд «Устройство, работа и учет в системах отопления здания» ✅

В системе стенда установлена защита от перегрева. Нагреватель невозможно включить если в системе нет расхода, также нагреватель отключается при достижении температуры в системе 70^оС.

Вентиляторы, установленные под радиаторами отопления, включаются при достижении температуры 35^оС, при температуре ниже 30^оС они отключаются.

После заполнения системы водой, в лабораторных работах используется насос-1, насос-2 необходим для подпитки системы и создания давления в ней.

Состав стенда

Стенд представляет собой рамное основание из стального профиля. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. В нижней части стенда смонтирован на подоконник.

На раме смонтирована гидравлическая система, состоящая из вспомогательных и исследуемых элементов, а также блок управления стендом.

Лабораторные работы

• Определение потребленной тепловой энергии.
• Определение тепловой мощности котла.
• Влияние производительности циркуляционного насоса на эффективность системы отопления.
• Изучение принципа работы теплосчетчика.
• Устройство системы отопления.
• Исследование параллельного и последовательного соединения радиаторов отопления.
• Определение характеристик отопительных приборов.

Комплект поставки

• Лабораторный стенд «Устройство, работа и учет в системах отопления здания»
• Учебный видеоролик
• Методические материалы по выполнению базовых лабораторных работ
• ПО Elab
• Руководство по эксплуатации
• Гарантийный талон
• Паспорт
• Кабель USB
