При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Применяется для проведения занятий по основам спутникостроения и подготовки к соревнованиям.

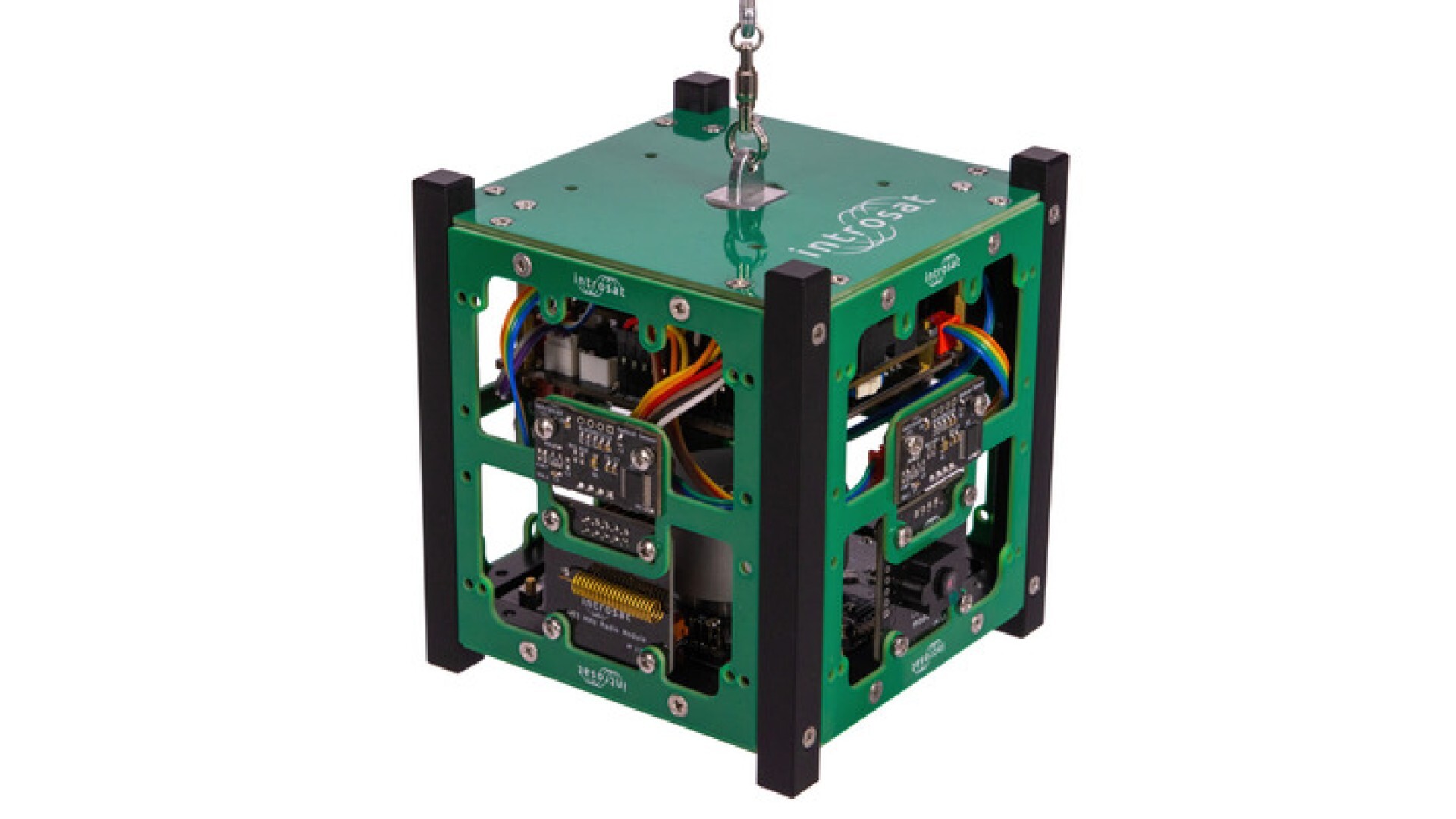

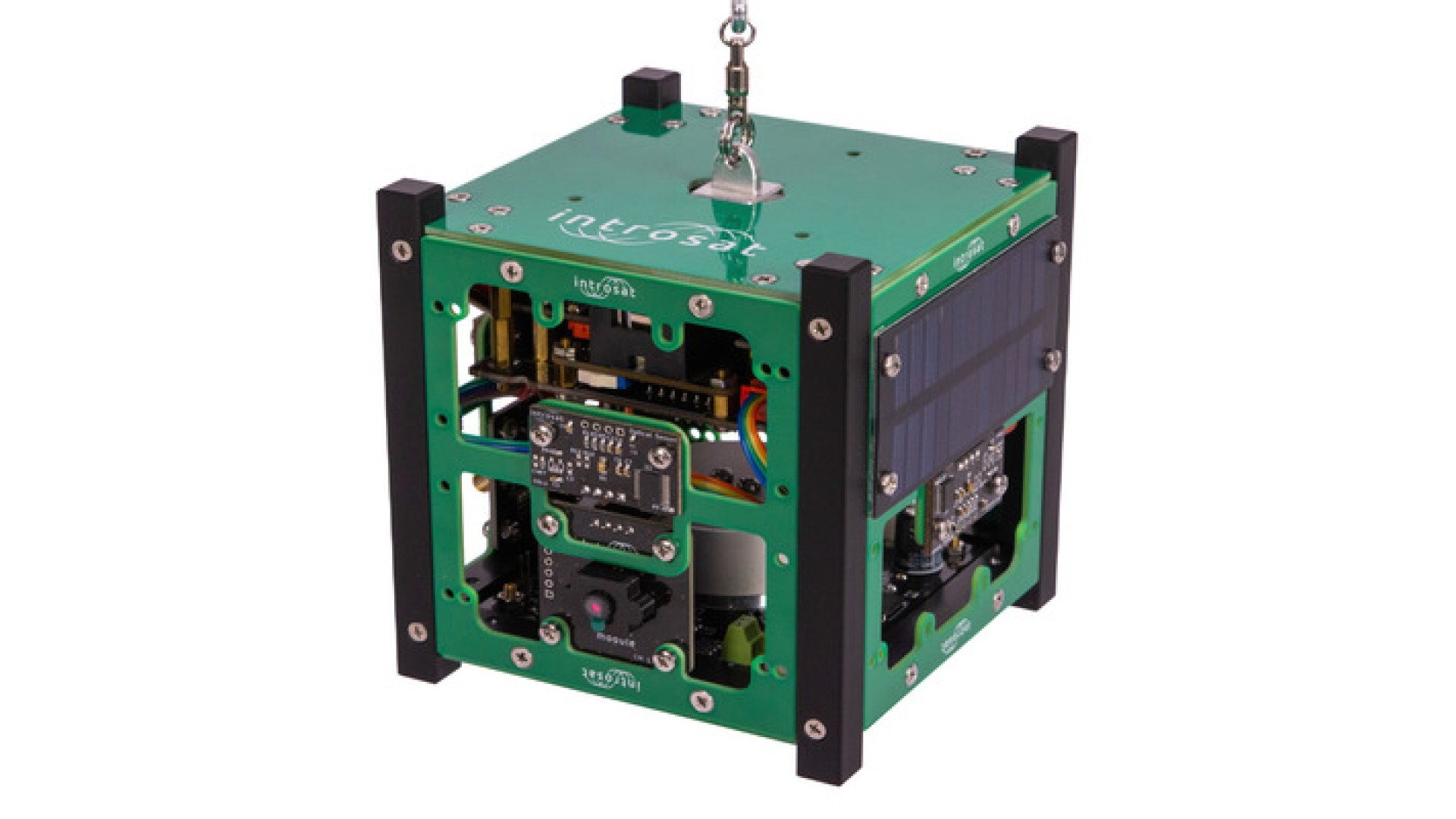

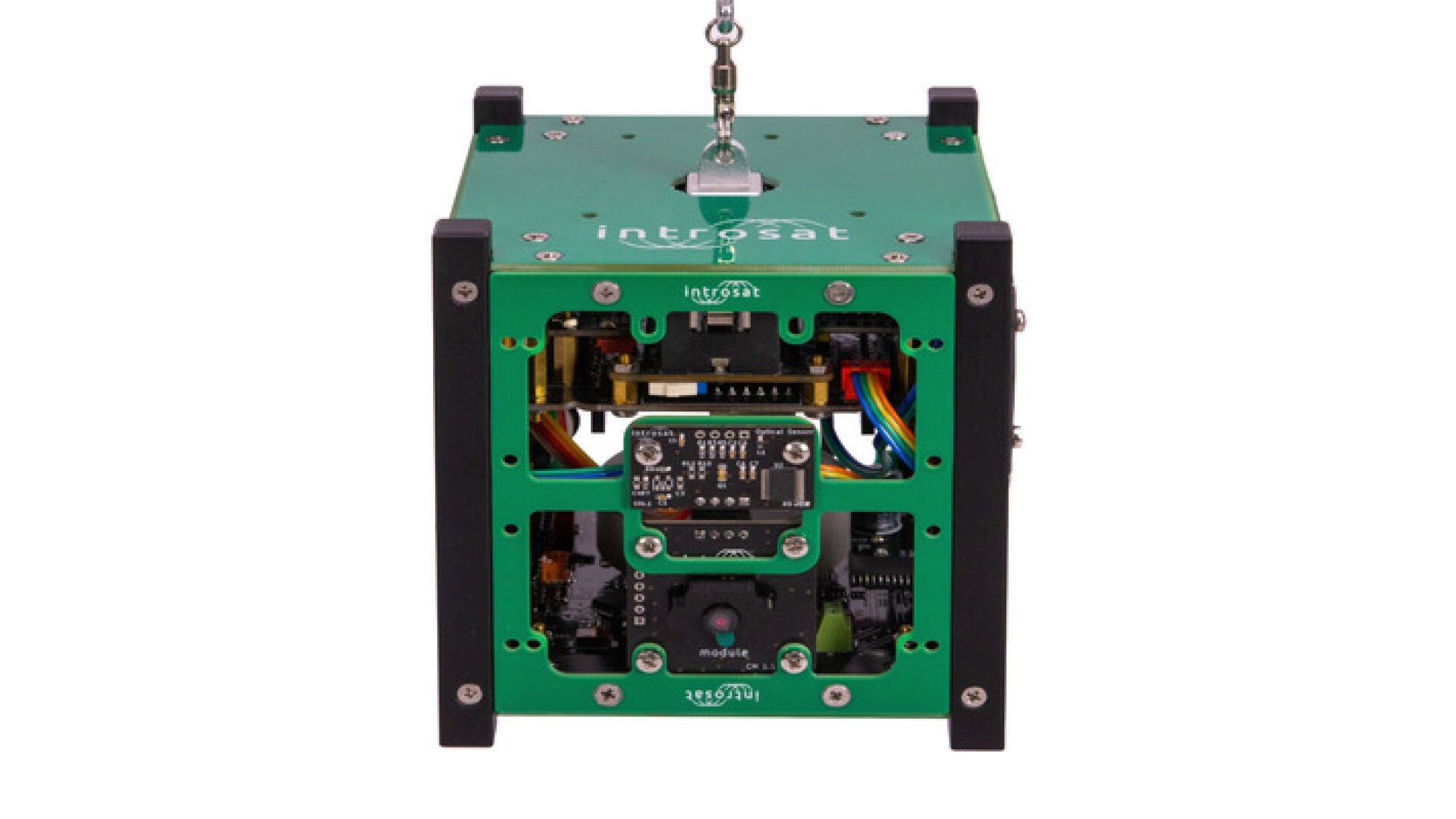

Наборы позволяют собирать функциональные модели спутников современного формата CubeSat на основе Ардуино-совместимых микроконтроллеров STM32, имеют открытую архитектуру и могут служить основой индивидуальных школьных проектов с возможностью их произвольного расширения популярной компонентной базой (датчики и компоненты, совместимые с Arduino и др.).
Содержимое курса и комплектация базового набора позволяет вести практические занятия, в том числе:

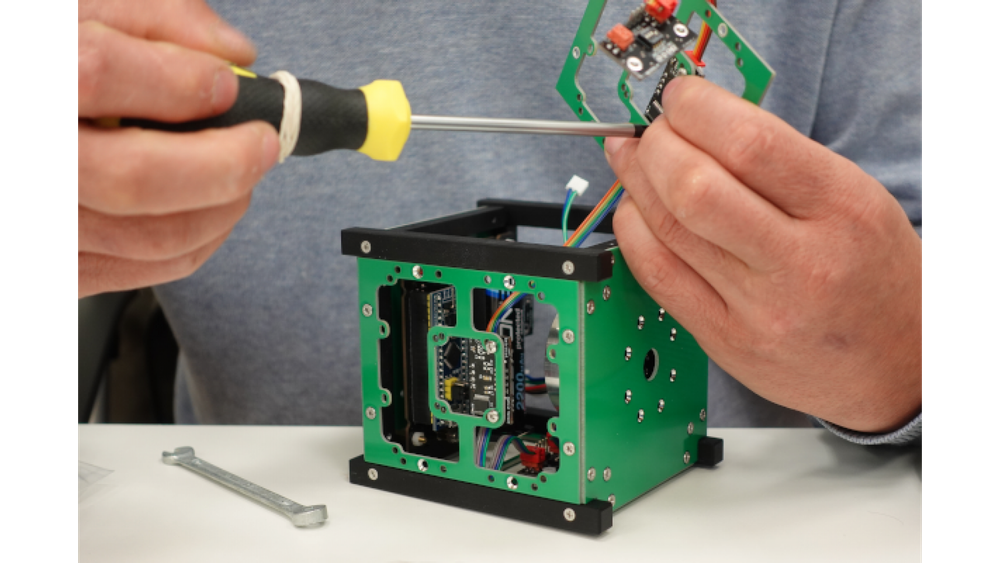

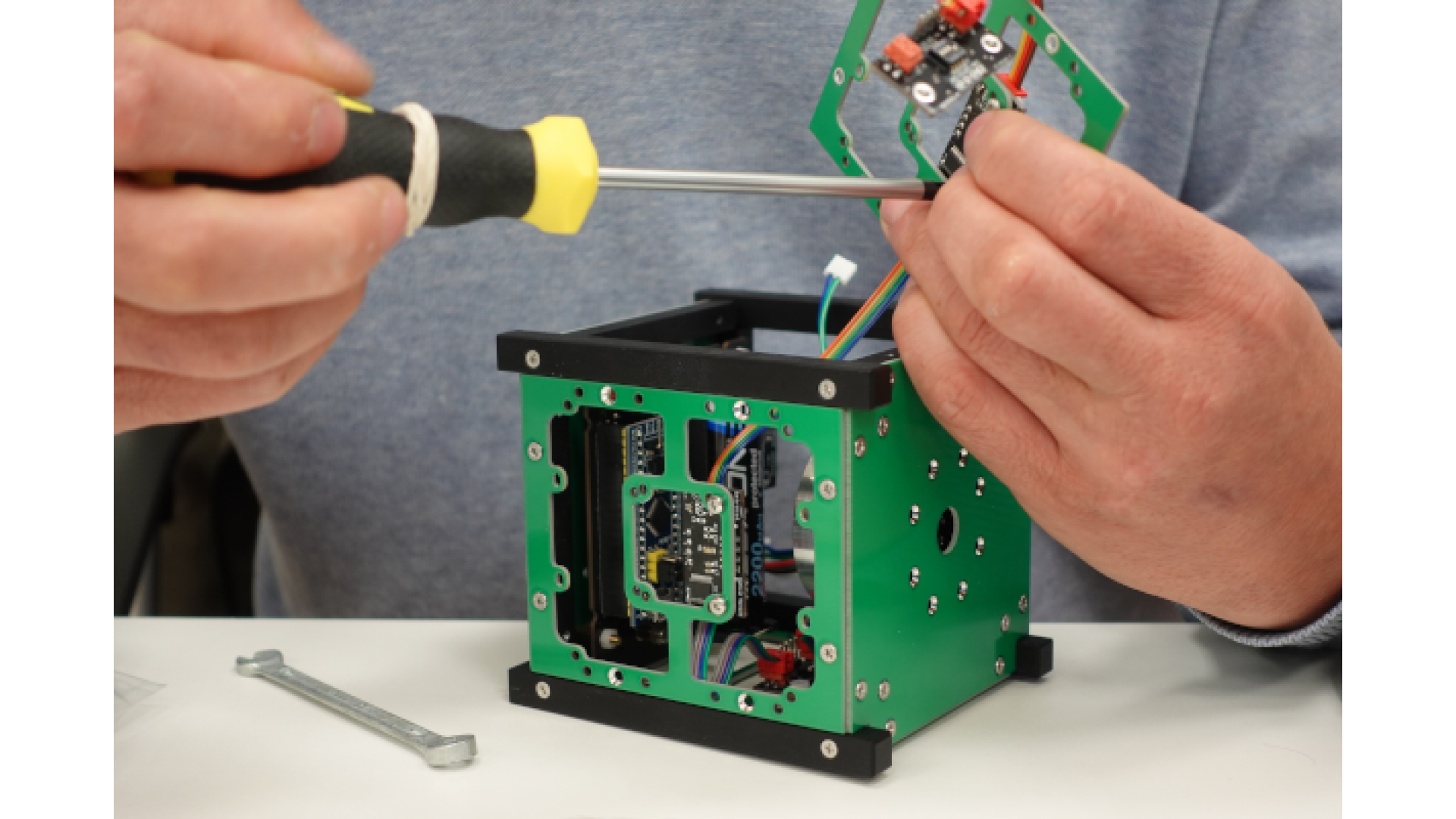

- Сборка спутника формата CubeSat;
- Практика работы с микроконтроллером (учебным или профессиональным);
- Практика работы с простыми элетронными компонентами;
- Разработка алгоритмов управления с применением датчиков угловых скоростей, углового положения, магнитометра, освещённости;

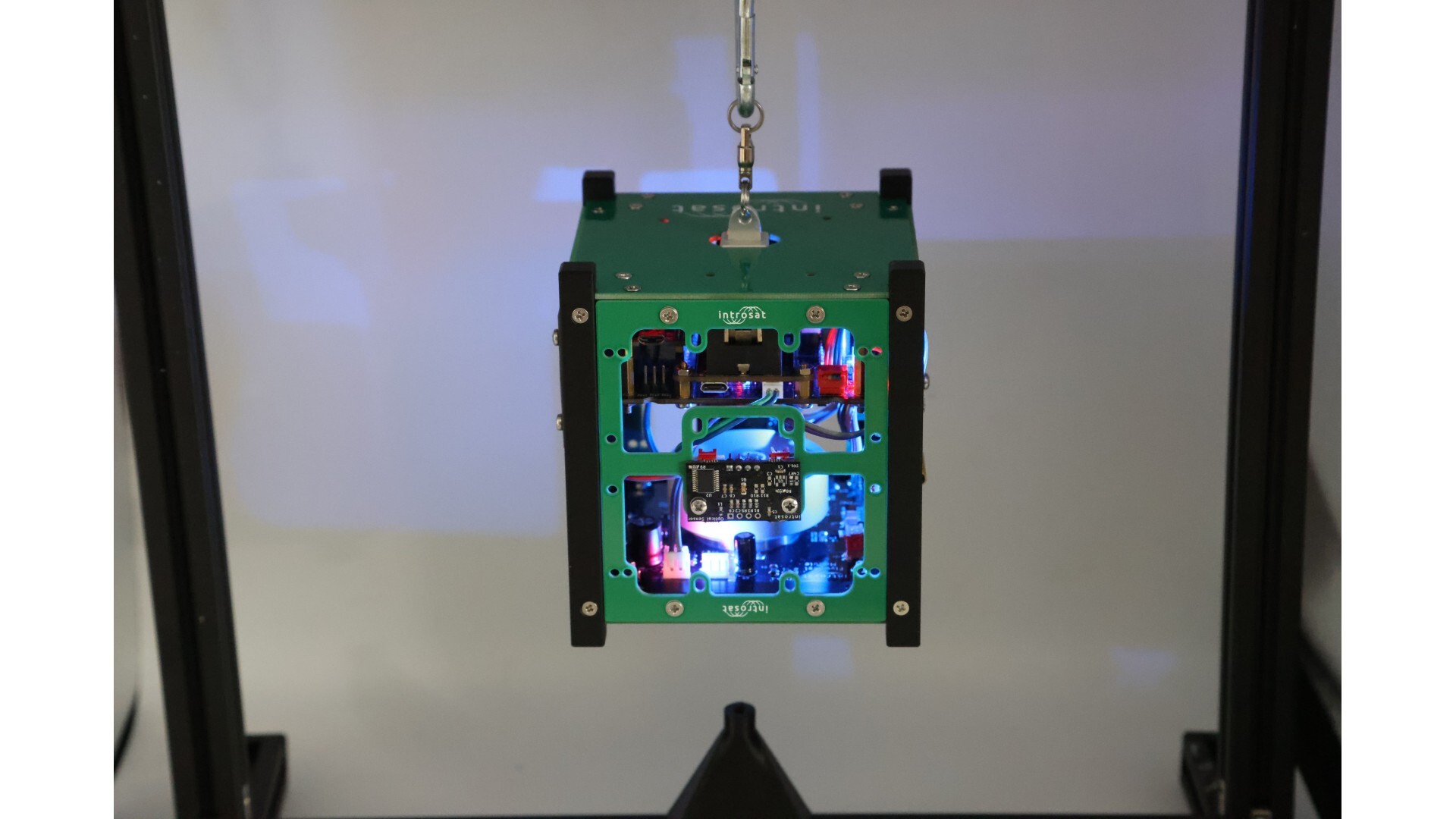

- Одноосная стабилизация и ориентация спутника по источнику света;

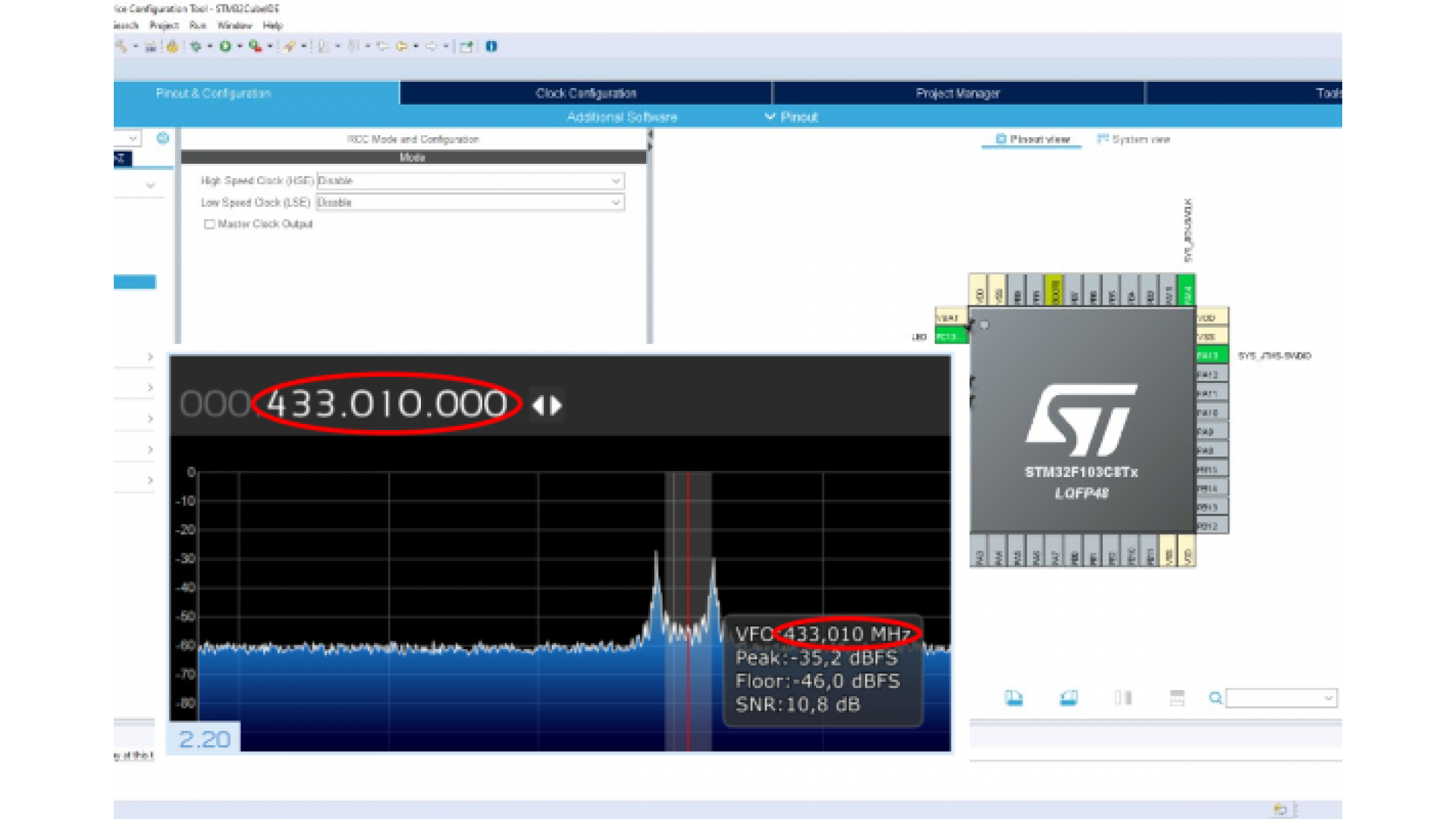

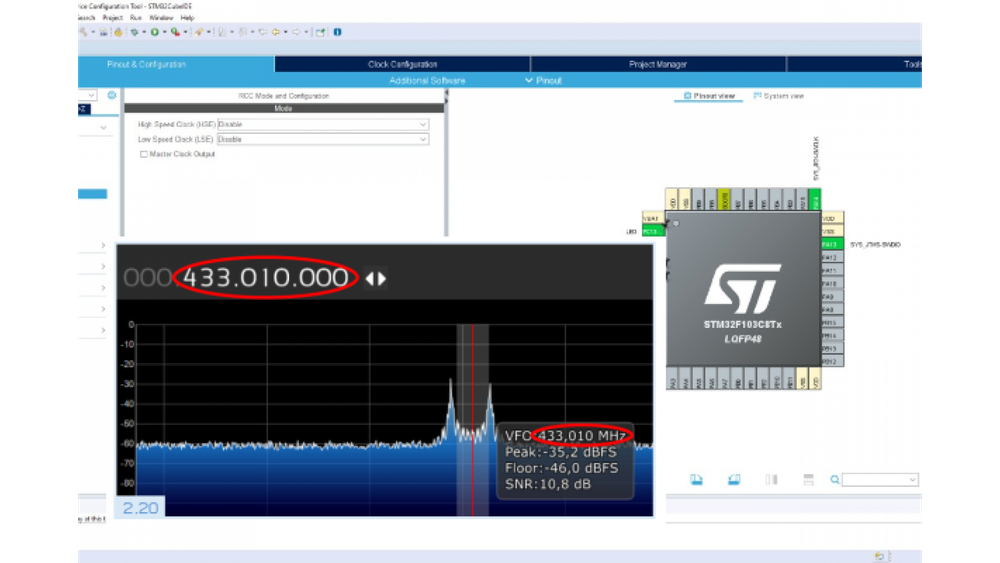

- Передача данных с датчиков с помощью радиомодулей различного типа, в т.ч. основы модулирования и кодирования радиосигнала;
- Съёмка с помощью бортовой камеры и передача снимка по радиоканалу;
- Применение солнечных батарей и знакомство с задачами поддержания энергобаланса;
- Расчёт орбитальных характеристик миссии и циклограммы полёта в программном обеспечении.
Позволяет готовиться к профилю "Спутниковые системы" Национальной Технологической Олимпиады" и конкурсам серии “Прикладные космические системы” программы “Дежурный по планете”.
Рекомендованный возраст учащихся - 14-18 лет. С одним набором могут работать до 3-4 учащихся. Для работы необходим ПК или ноутбук.
Характеристики:
| Комплектация |
| Группы тем методического обеспечения |
Спутникостроение и Радиосвязь |
| Тип поставки методических материалов |
Электронно |
| Оборудование и материалы |

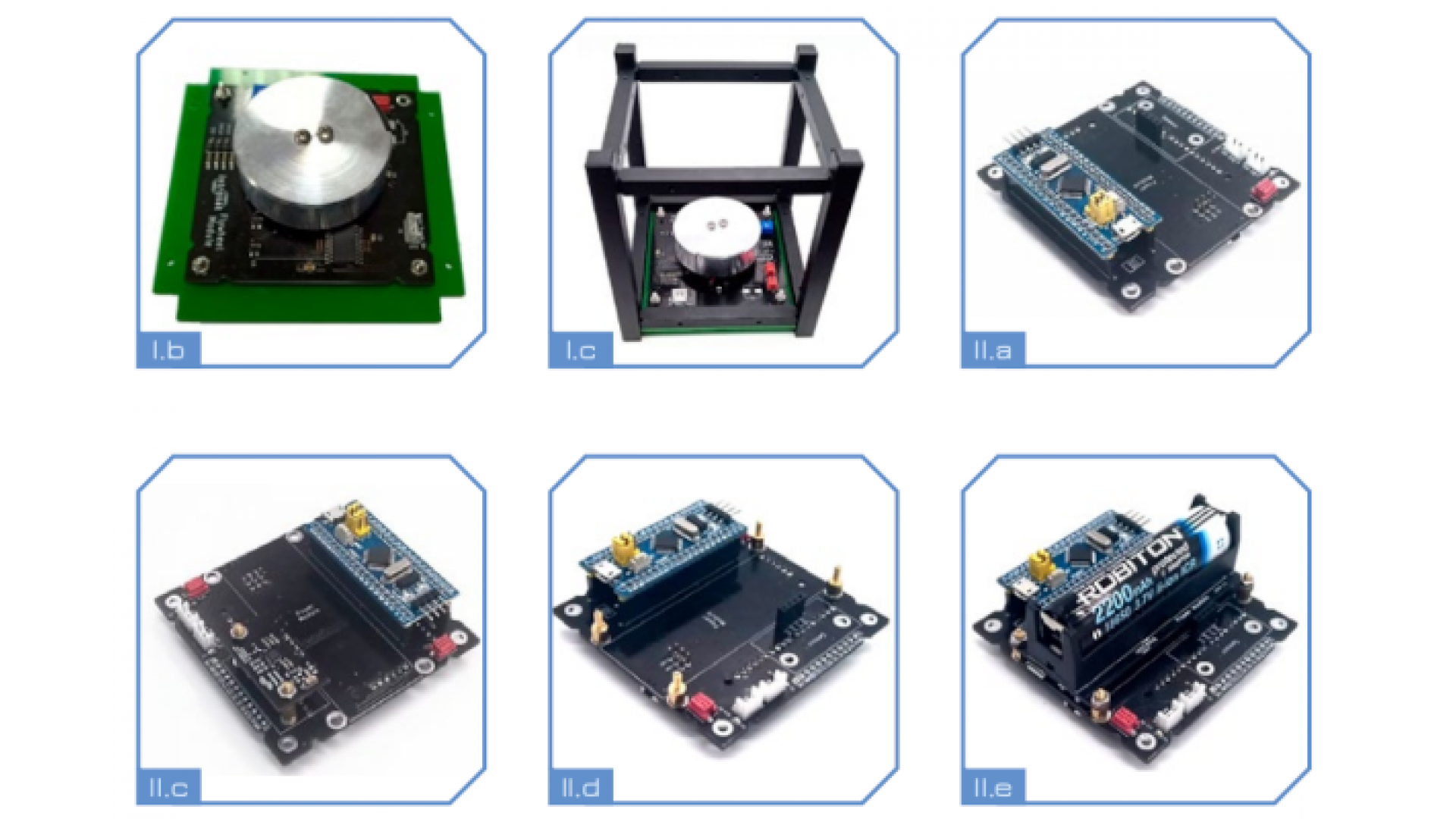

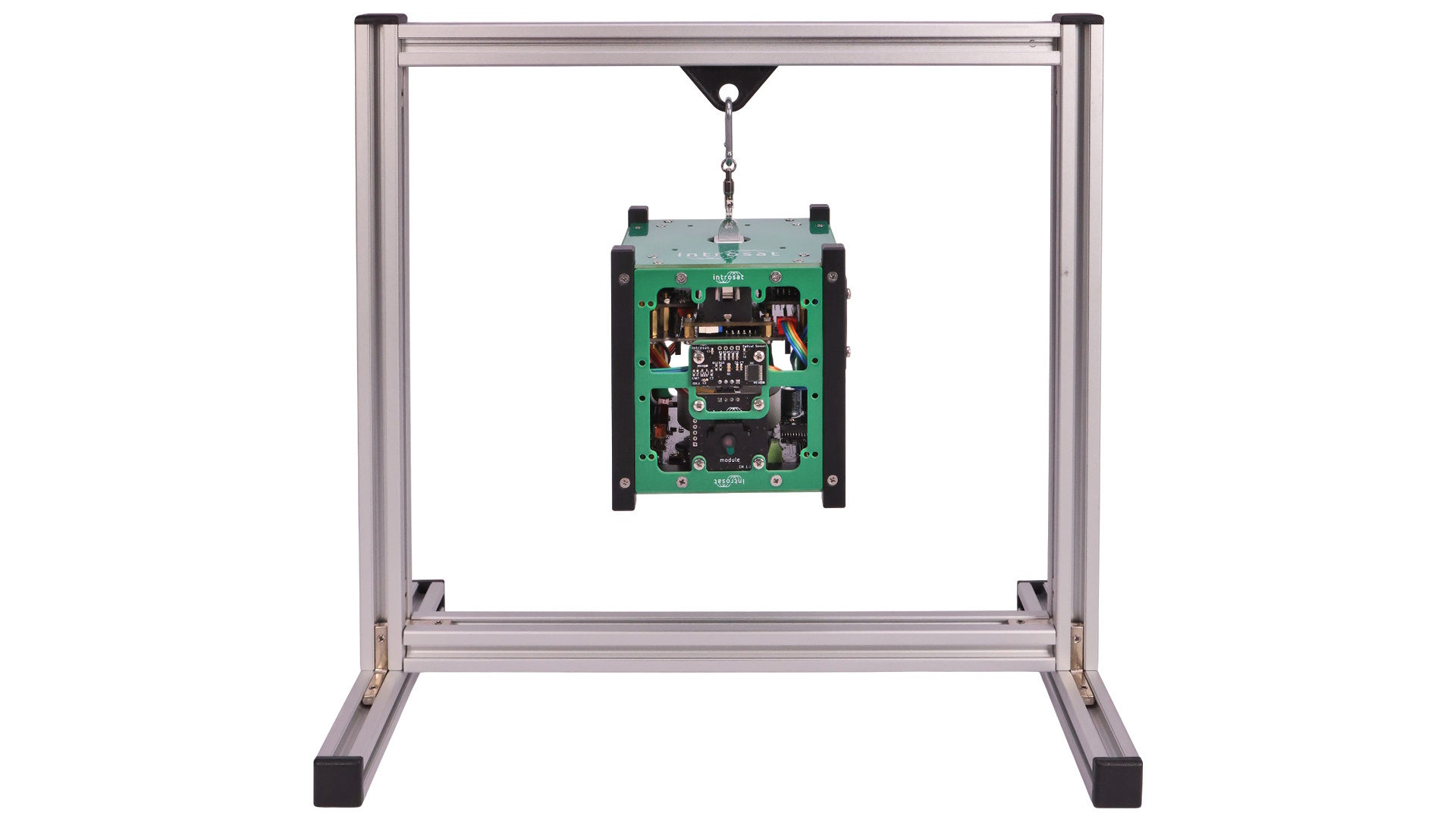

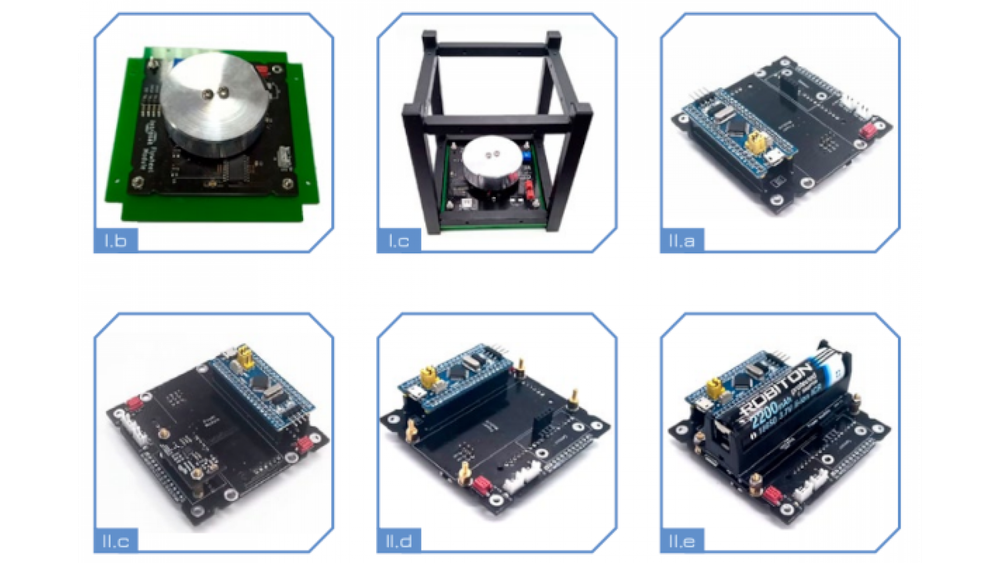

Модуль микроконтроллера, Модуль питания, Модуль расширения (прототипирования), Датчик положения 3-в-1 (гироскоп, акселерометр, магнитометр), Датчик освещенности, количество, 4 шт, Модуль двигателя маховика, Двигатель шаговый, Маховик, Солнечный модуль, Комплект корпусных элементов (компоненты шасси, панели, держатели), Комплект крепежа, Комплект коммутации, Комплект компонентов для вводных практикумов, Подвес для модели наноспутников разборный, Программируемый модуль радиосвязи УКВ-диапазона, Бортовая камера, Платформа программно-определяемого радио с возможностью работы в УКВ диапазонах и интерфейсом USB (включая антенну), Крепежные элементы для размещения модуля радиосвязи |
| Тип упаковки |

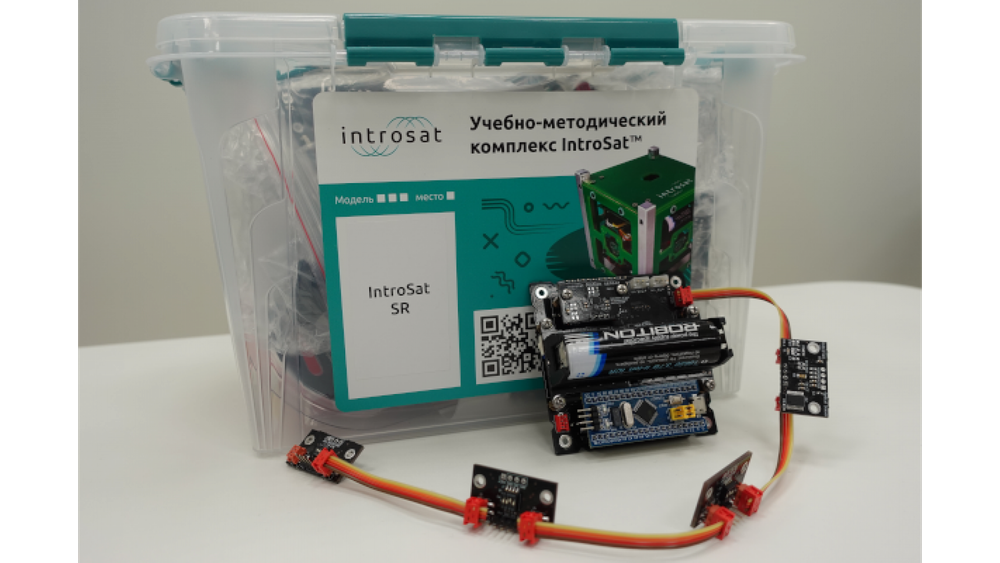

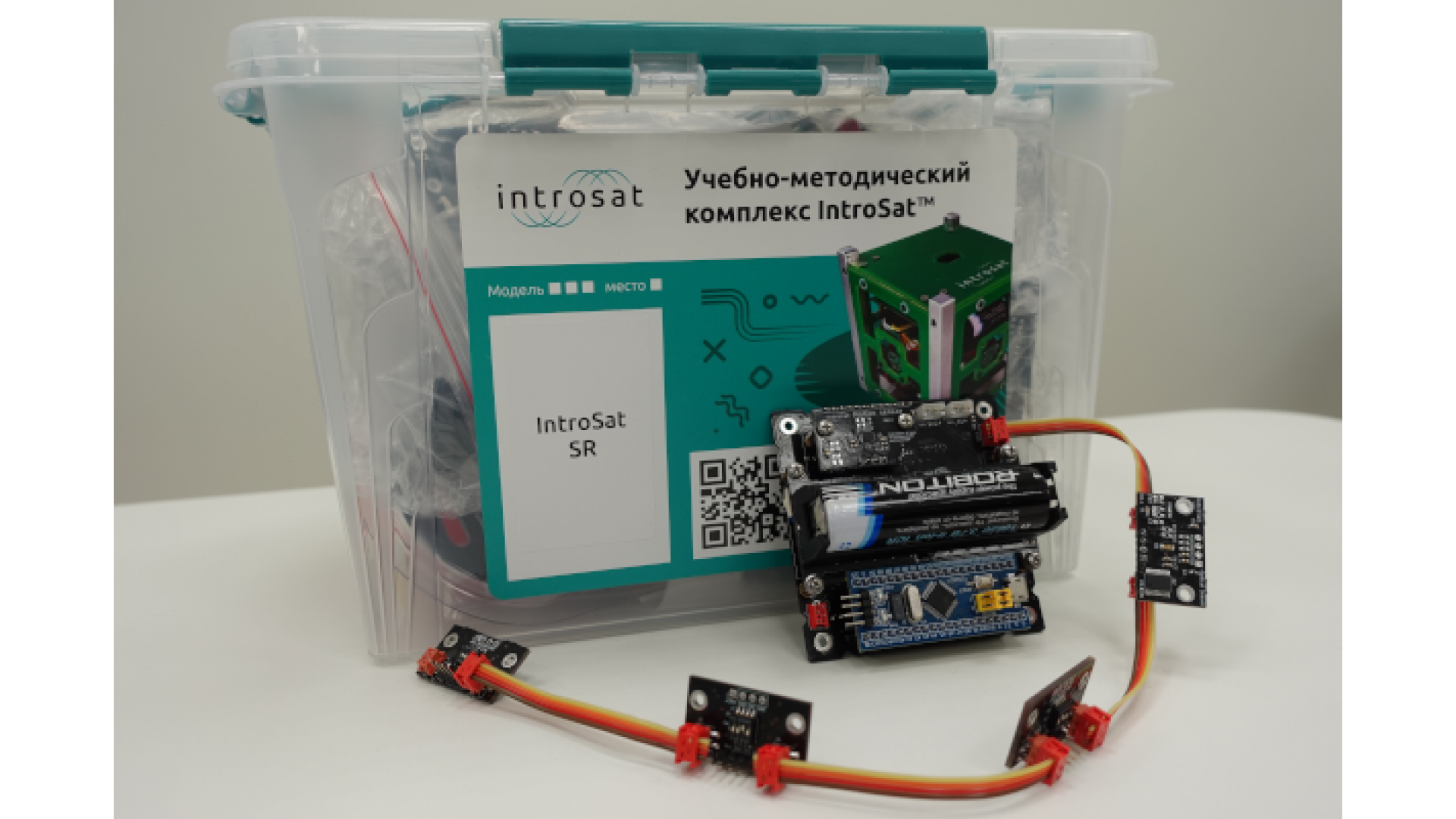

Пластиковый контейнер, пригодный для хранения набора в лаборатории |
| Характеристики электронных модулей |
| Тип и форм-фактор изучаемого космического аппарата |

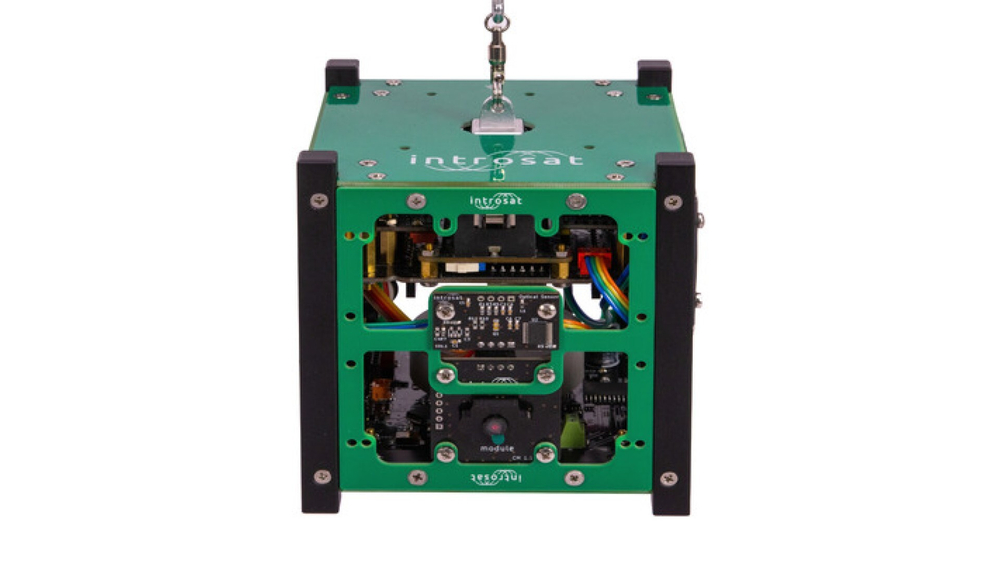

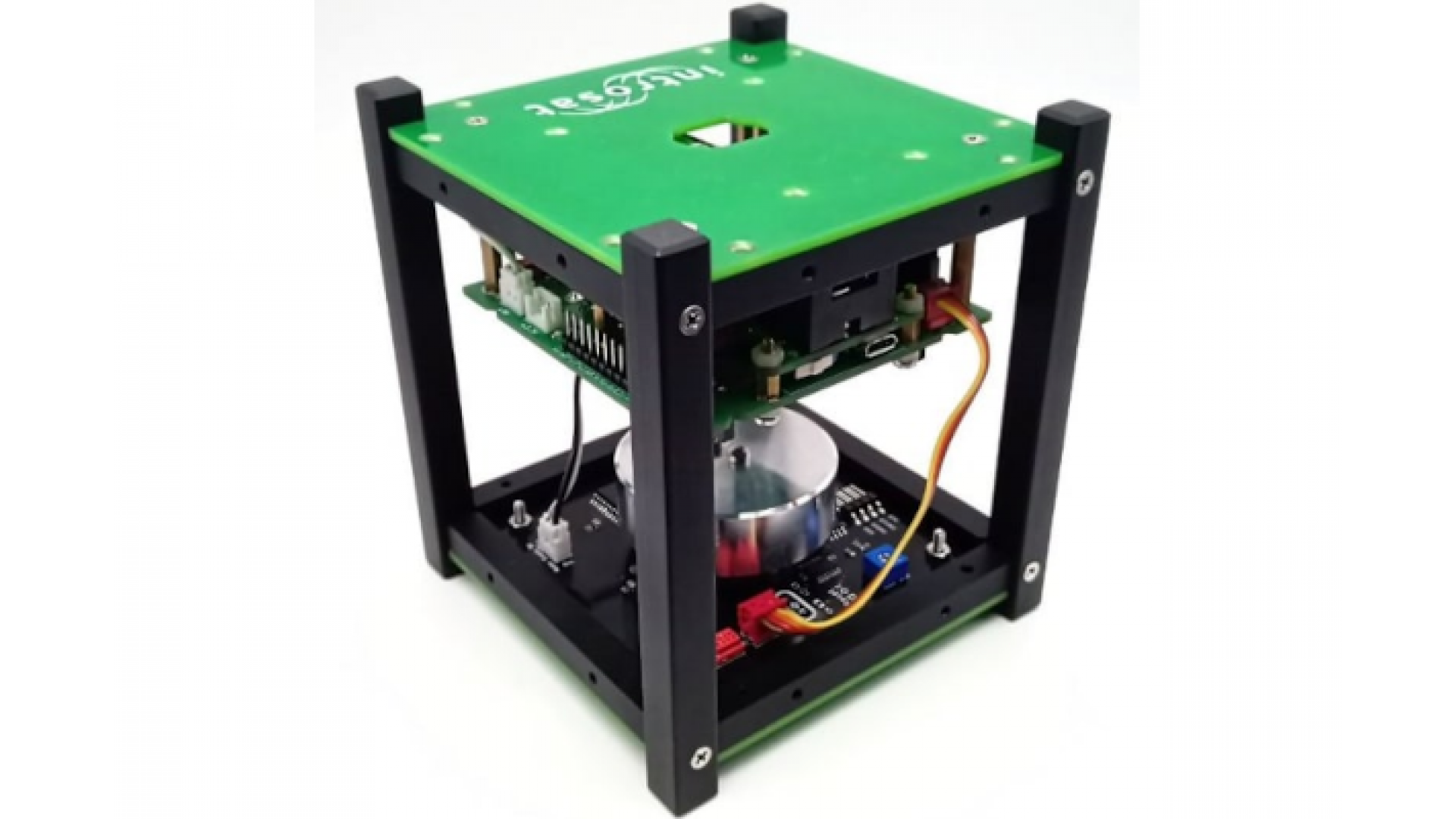

Микроспутник CubeSat 1U |
| Тип управляющего устройства |
Ардуиносовместимый микроконтроллер семейства STM32 (BluePill или совместимый) |
| Напряжение питания |
3,3В (основное), 5В (дополнительное) |
| Разъемы питания |
Arduino Shield (PBS), PLS, JST |
| Тип аккумулятора |
18650 (1x) |
| Интерфейсы данных |
I2C (основной), GPIO, PWM, UART, SPI, CAN |
| Разъемы данных |
MicroMatch 4F, PLS, Arduino Shield (PBS), слот для MicroSD |
| Интерфейсы беспроводной связи |
Bluetooth, Радиомодуль УКВ |
| Применение в учебном процессе |
| Рассматриваемые темы |
Обзор современного спутникостроения, основы орбитальной механики, сборка микроспутника, программирование датчиков и исполнительных устройств, простые алгоритмы стабилизации и ориентации космического аппарата, настройка и программирование канала радиосвязи, съемка и передача изображения |
| Развиваемые инженерные навыки |
Программирование микроконтроллеров, Радиотехника, Орбитальная механика. |
| Возраст учащихся |
14 лет и старше (отдельные задачи могут быть адаптированы для младшего возраста) |
| Максимальное количество учащихся на 1 набор |
3-4 |
| Учебных часов |
36-72 |
| Подготовка к соревнованиям |
Национальная Технологическая Олимпиада (профиль "Спутниковые системы"), программа "Дежурный по планете" (направление "Прикладные космические системы"). |
