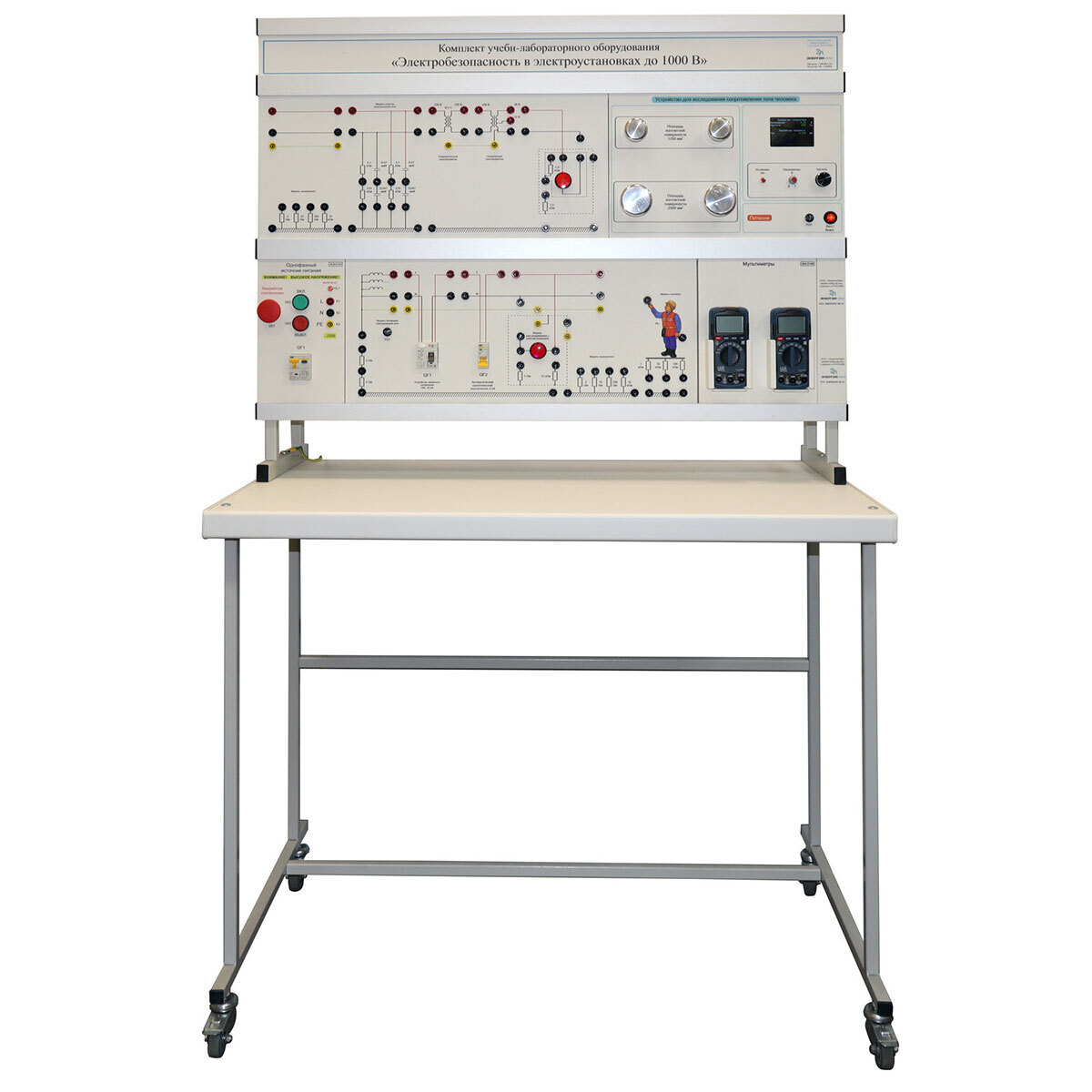

Комплект лабораторного оборудования «Электробезопасность в электроустановках до 1000В» выполнен в стендовом исполнении: стойка с модулями устанавливается на собственном лабораторном столе.

Лабораторные работы

1. Действие электрического тока на человека в электроустановках до 1000 В.
   • Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением.
   • Определение силы электрического тока через тело человека при косвенном  прикосновении его к частям, находящимся под напряжением.
   • Определение электрического сопротивления тела человека.
2. Меры защиты человека от поражения электрическим током в электроустановках до 1000 В.
   • Действие защитного зануления.
   • Защитное действие устройства автоматического отключения питания при сверхтоках.
   • Защитное действие двойной изоляции электроприемника.
   • Действие устройства защитного отключения.
   • Действие защитного заземления.
   • Защитное действие повторного заземления нулевого защитного проводника.
   • Защитное действие малого напряжения.
   • Защитное действие электрического разделения цепей.
   • Контроль изоляции фаз в сети с изолированной нейтралью.
3. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C при заземленных корпусах электроприемников.
   • Подтверждение нецелесообразности применения устройства защитного отключения.
   • Подтверждение отсутствия защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника.
4. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C при изолированных от земли корпусах электроприемников.
   • Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника.
5. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-S.
   • Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника.
   • Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников.
   • Работа защиты при обрыве нулевого защитного проводника.
6. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C-S.
   • Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника класса I.
   • Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников.
   • Работа защиты при обрыве нулевого защитного проводника.
7. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TT.
   • Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника класса 01.
8. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TI.
   • Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
   • Работа защиты при повреждении рабочей изоляции электроприемника класса 0.
   • Работа защиты при повреждении рабочей изоляции электроприемника класса II.
9. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления IT.
   • Подтверждение нецелесообразности применения устройства защитного отключения.
   • Контроль изоляции электрической сети.
   • Работа защиты при повреждении рабочей изоляции электроприемника класса 0.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей (закреплена на лабораторном столе)
3. Комплект модулей
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Техническое описание оборудование
8. Краткие теоретические сведения
9. Руководство по выполнению базовых экспериментов
