Name: Робот-плоттер MOEBIUS MBS-208 для создания векторных изображений
Brand: MOEBIUS
SKU: 13663

/ / / / / /

Робот-плоттер MOEBIUS MBS-208 для создания векторных изображений

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

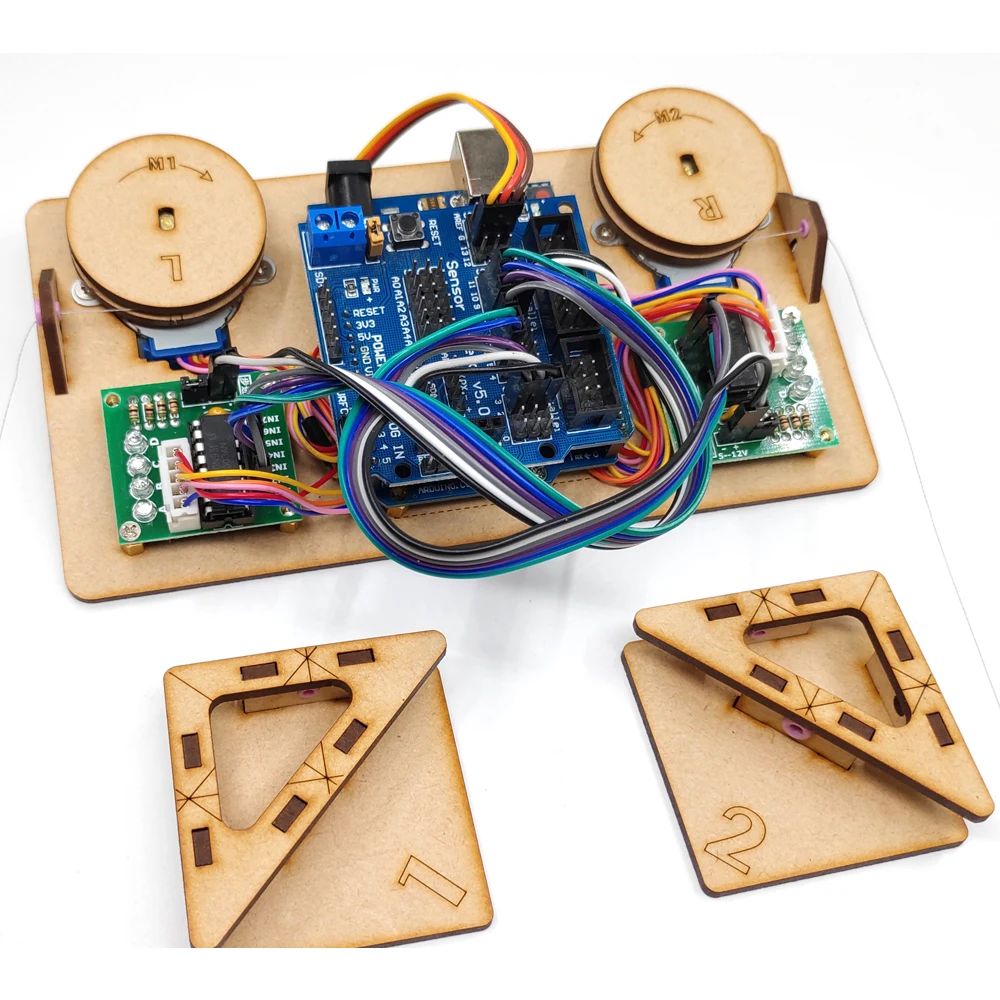

MOEBIUS MBS-208 - это робот для сборки графопостроителя, применяется при создании векторных изображений. Оснащен Arduino совместимым контроллером, шаговым двигателем 28BYJ, SD модулем для загрузки изображений.

Показать описание полностьюСкрыть описание

Технические характеристики:

Технические характеристики MOEBIUS MBS-208
Управляющий контроллер	Arduino Uno - совместимый
Функциональные возможности	робот для создания векторных изображений на холсте
Характеристики контроллера Arduino Uno
Микроконтроллер	ATmega328
Тактовая чистота	16 мГц
Рабочее напряжение	5 В
Предельные напряжения питания	6 - 20 В
Рекомендуемое напряжение питания	7 - 12 В
Максимальная сила тока с одного вывода	40 мА
Максимальный выходной ток вывода 3.3 В	50 мА
Цифровые входы/выходы	14 (из них 6 могут использоваться в качестве ШИМ-выходов)
Аналоговые входы	6
Flash-память	32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком
SRAM	2 КБ (ATmega328)
EEPROM	1 КБ (ATmega328)
Характеристики сервопривода
Напряжение питания	4.8 - 6 В
Скорость без нагрузки	0.12 с/60° (4.8 В)
Вращающий момент при заторможенном роторе	1.5 кг/см (4.8 В) 1.7 кг/см (6 В)
Рабочая "мертвая зона"	5 мкс
Рабочая температура	- 30 ∼ + 60°С
Вес	9 г
Характеристики шагового двигателя 28BYJ-48
Напряжение питания	5 В или 12 В
Число фаз	4
Коэффициент редукции	1/63.68395
Количество шагов ротора	64
Номинальная скорость вращения	15 оборот/мин
Крутящий момент	450 г*см
Габариты	25 х 18 мм
Вес	40 г
Характеристики SD модуля
Напряжение питания	5 - 3.3 В
Интерфейс	SPI
Выводы для подключения	MOSI, SCK, MISO, CS
Размер	50 х 32 мм
Вес брутто	472 г
