Комплект «Радиоконструктор» Химлабо

Комплект «Радиоконструктор» предназначен для проведения лабораторных и практических работ:

• сборка и испытание детекторного приемника;
• изучение физических основ радиоприема;
• изучение устройства радиоприемника прямого усиления;
• изучение усилителя на полевом транзисторе;
• исследование усилителя на биполярном транзисторе.

Преимущества

• Электропитание от типового лабораторного выпрямителя (блока питания).
• Применение в усилителе высокой частоты полевого транзистора.
• Возможность изучения работы усилителей на биполярном и униполярном транзисторе.
• Отдельные составляющие набора могут использоваться для выполнения кратковременных экспериментальных заданий.
• Не содержит деталей с ограниченным ресурсом работы.

Основные характеристики

• Коэффициент усиления по току транзистора ТБ, не менее: 200
• Крутизна вольтамперной характеристики транзистора ТП, не менее: 4мА/В
• Напряжение электропитания при работе от лабораторного выпрямителя: 4,5 ±0,5В
• Полное сопротивление наушника на частоте 1000 Гц: 1600 Ом

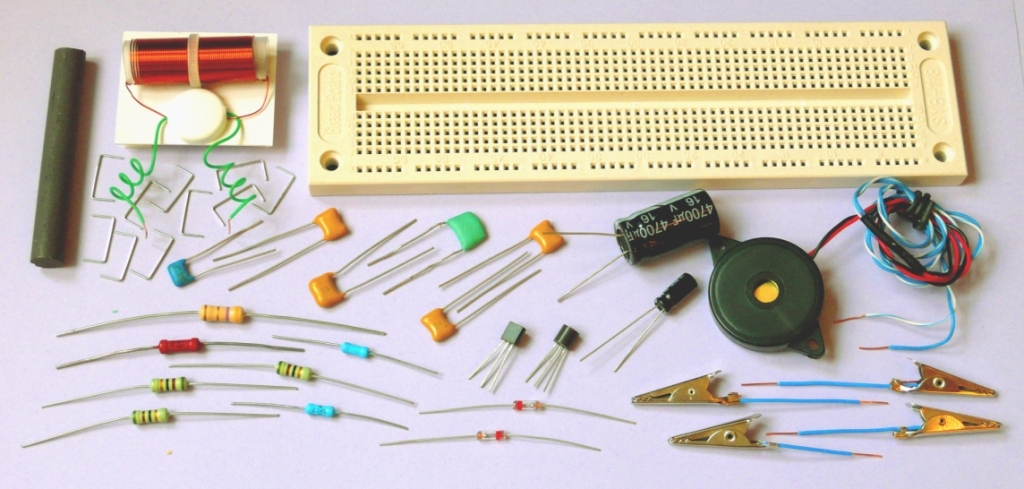

Состав набора

• Плата макетная: 1 шт
• Комплект из семи резисторов: 1 шт
• Комплект из восьми конденсаторов: 1 шт
• Диод полупроводниковый: 2 шт
• Транзистор полевой: 1 шт
• Транзистор биполярный: 1 шт
• Катушка контурная с сердечником: 1 шт
• Наушник: 1 шт
• Зажим пружинный: 4 шт
• Перемычка проволочная: 10 шт
• Инструкция по выполнению работы: 1 экз
• Руководство по эксплуатации: 1 экз
• Укладочная коробка: 1 шт
