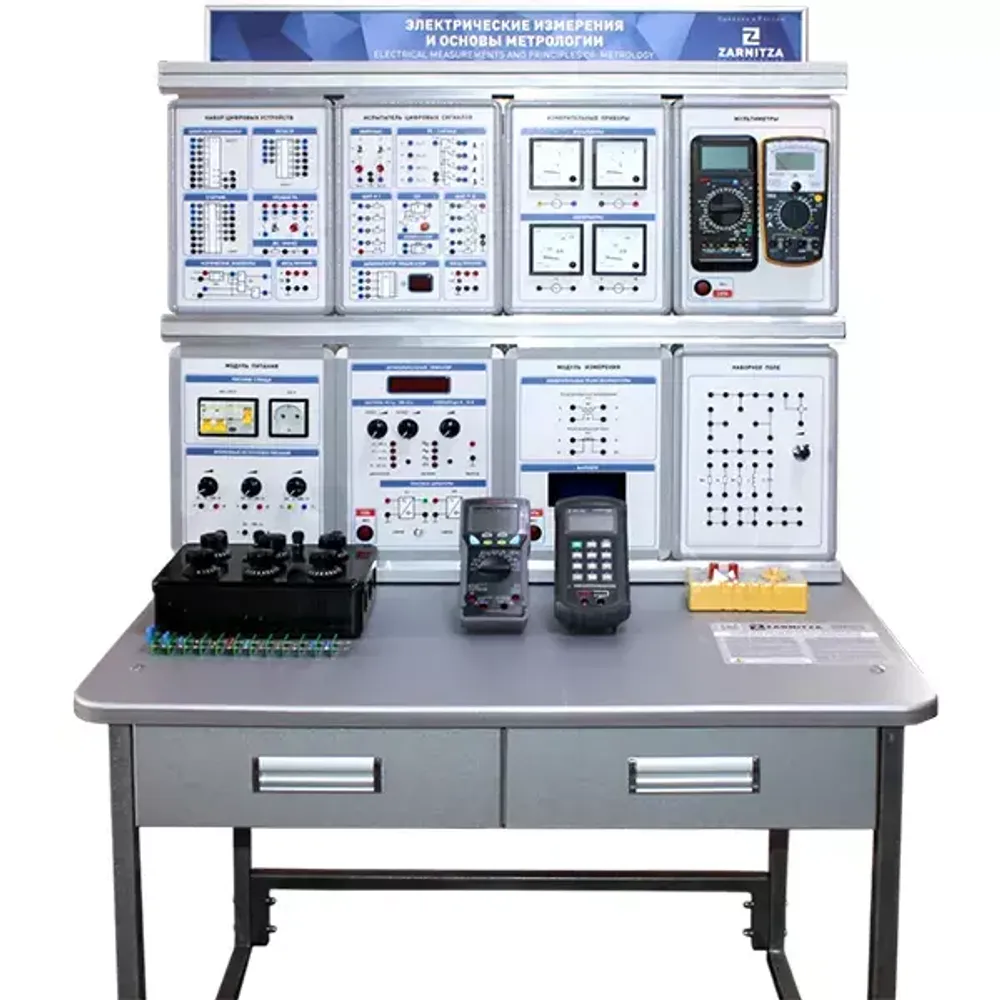

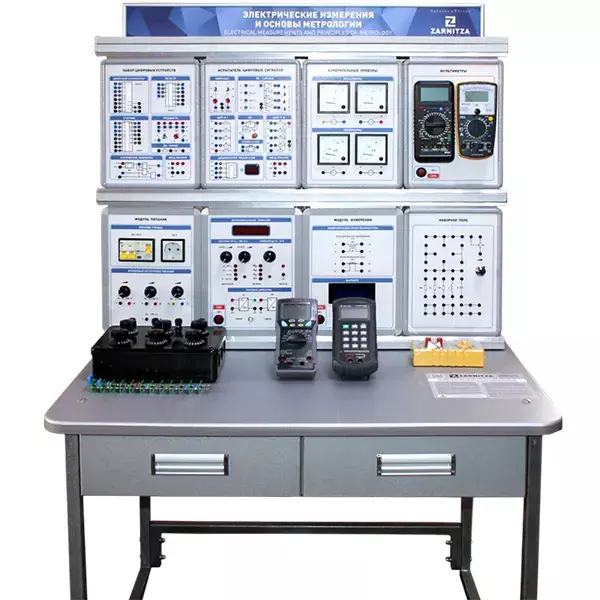

Комплект учебно-лабораторного оборудования "Электрические измерения и основы метрологии" (ЭИОМ2-СР-1) Зарница

Лабораторный стенд представляет собой изделие стендового модульного исполнения.

Комплектация

1. Комплект учебно-лабораторного оборудования "Электрические измерения и основы метрологии".
2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
3. Мультиметр Sanwa PC5000a или аналог.
4. Измеритель LCR E7-22 или аналог.
5. Магазин сопротивлений Р33 или аналог.
6. Магазин сопротивлений ITС8 или аналог.
7. Комплект соединительных проводов и кабелей.
8. Паспорт изделия.
9. Руководство по эксплуатации.
10. Методические указания по выполнению лабораторных работ.

Комплект лабораторных модулей:

• Функциональный генератор.
• Модуль питания.
• Испытатель цифровых сигналов.
• Набор цифровых устройств.
• Мультиметры.
• Модуль измерения.
• Измерительные приборы.
• Наборное поле.

Технические характеристики

• Габариты: 930 х 850 х 1750 мм.
• Масса: не более 50 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность от сети: не более 100 Вт.
• Класс защиты от поражения эл. током – I.

Учебно-методическое пособие

1. Раздел "Цепи постоянного тока":

• Прямые измерения напряжения и тока аналоговым и цифровым приборами.
• Определение полярности напряжения и направления тока по показаниям приборов.
• Косвенные измерения напряжения и тока.
• Расширение пределов измерения аналоговых измерительных приборов с помощью шунтов и добавочных сопротивлений.
• Поверка аналоговых амперметра и вольтметра.
• Определение методической погрешности измерений, обусловленной влиянием приборов.
• Измерение величины сопротивления аналоговых и цифровых приборов.
• Измерение ЭДС источника с высоким внутренним сопротивлением компенсационным методом.

2. Раздел "Цепи переменного тока":

• Прямые измерения синусоидальных напряжения и тока.
• Прямые измерения несинусоидальных напряжений и токов.
• Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
• Оценка верхней границы частотного диапазона измерительных приборов.
• Расширение пределов измерения амперметров и вольтметров с помощью трансформаторов тока и напряжения.

3. Раздел "Измерение мощности в цепях постоянного и переменного тока":

• Косвенное измерение мощности методом амперметра и вольтметра.
• Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
• Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
• Прямое измерение активной мощности в цепи синусоидального тока.
• Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
• Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.

4. Раздел "Измерение электрического сопротивления в цепях постоянного тока":

• Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
• Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
• Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
• Сборка, испытание и калибровка аналогового омметра.
• Сборка и испытание мостовой схемы измерения электрического сопротивления.
• Измерение электрического сопротивления методом замещения.

5. Раздел "Измерение параметров элементов электрических цепей при синусоидальном напряжении":

• Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
• Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
• Измерение параметров элементов электрических цепей с помощью мостов переменного тока.
• Прямые измерения параметров последовательной или параллельной схемы замещения элементов электрических цепей прибором Е7-22.

6. Раздел "Сборка и тестирование цифро-аналоговых преобразователей":

• Цифро-аналоговый преобразователь с выходом по току.
• Цифро-аналоговый преобразователь с выходом по напряжению.
• Схемы сравнения кодов.
• Широтно-импульсный модулятор.

7. Раздел "Сборка и тестирование аналого-цифровых преобразователей":

• Аналоговый компаратор.
• Аналого-цифровой преобразователь развертывающего преобразования.
• Аналого-цифровой преобразователь следящего преобразования.
• Аналого-цифровой преобразователь последовательного приближения.
