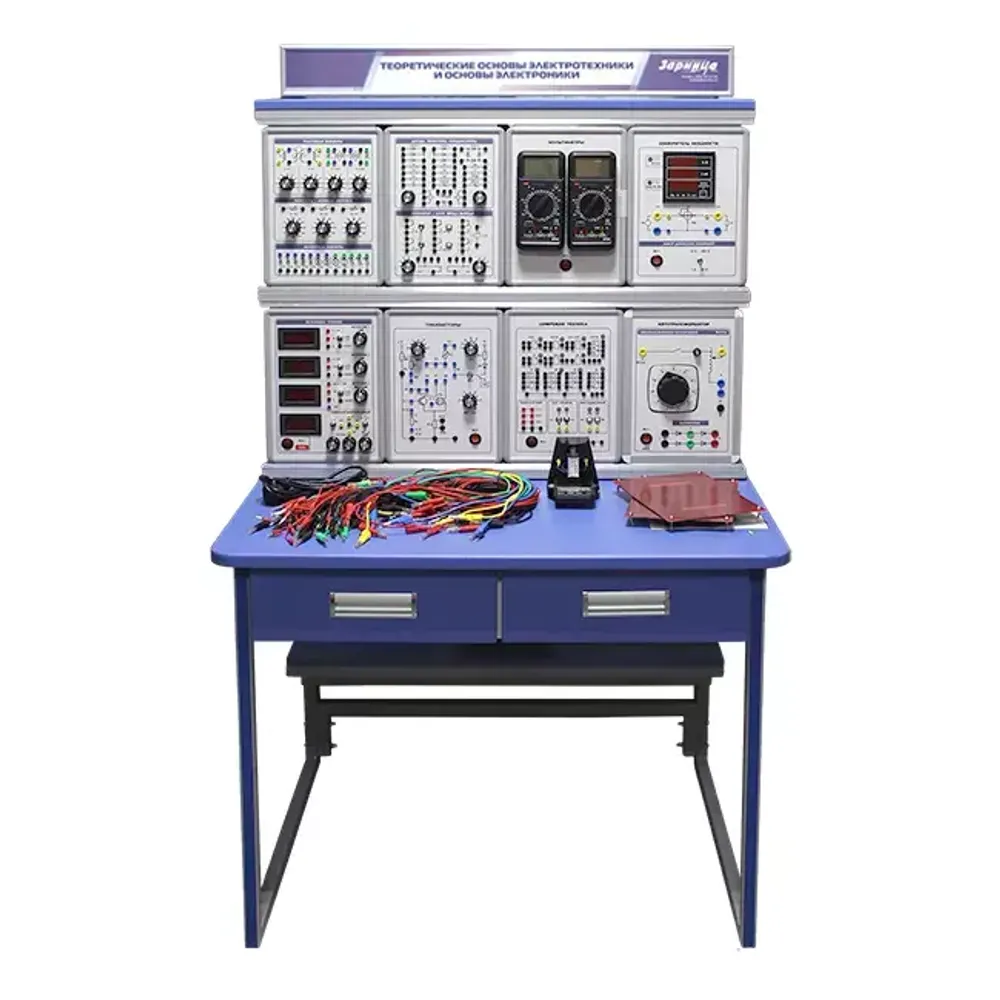

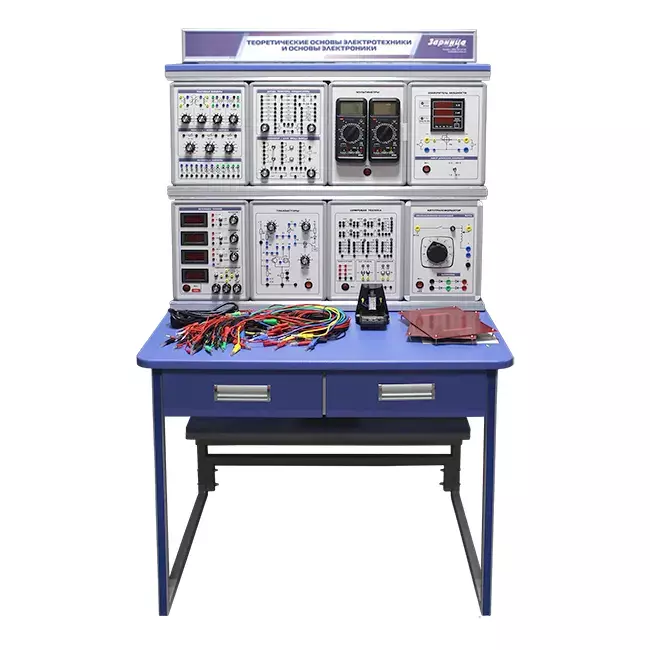

Комплект учебно-лабораторного оборудования "Теоретические основы электротехники и основы электроники" Зарница

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Теоретические основы электротехники" и "Основы электроники". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Состав стенда:

• Лабораторный стенд "Теоретические основы электротехники и основы электроники".
• Стол лабораторный.
• Двухуровневая двухрядная рама.
• Комплект планшетов к модулю "Моделирование электрических полей".
• Комплект соединительных проводов и кабелей.
• Вывеска с названием стенда.
• Комплект щупов для мультиметра.
• Комплект щупов для осциллографа.
• Паспорт изделия.
• Руководство по эксплуатации осциллографа.
• Руководство по эксплуатации.
• Методические указания для проведения лабораторных работ.

Базовая комплектация

• Модуль "Источники питания"
• Модуль "Функциональный генератор. Импульсный генератор"
• Модуль "Измеритель мощности"
• Модуль "Измерительные приборы"
• Модуль "Мультиметры"
• Модуль "Осциллограф"
• Модуль "Диоды, резисторы, конденсаторы. Коннектор/ Блок ввода-вывода"
• Модуль "Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы"
• Модуль "Операционный усилитель. Транзисторы"
• Модуль "Цифровая техника"
• Модуль "Однородная длинная линия"
• Модуль "Моделирование электрических полей"
• Модуль "Автотрансформатор"
• Модуль "Трансформатор однофазный"
• Комплект планшетов к модулю "Моделирование электрических полей" (4 типа)
• Лабораторный стол
• Двухуровневая двухрядная рама
• Комплект соединительных проводов и кабелей

Технические характеристики

• Габариты: 930 х 800 х 1600 мм.
• Электропитание: 230 В, 50 Гц.
• Потребляемая мощность: не более 200 ВА.
• Масса: не более 50 кг.

Учебно-методическое пособие

Раздел "Основы электротехники"

1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
14. Исследование переходных процессов в цепи R, L.
15. Исследование переходных процессов в цепи R, C.
16. Исследование переходных процессов в цепи R, L, C.
17. Исследование модели однородной длинной линии.
18. Моделирование электрических полей.
19. Электрическая мощность и работа.
20. Коэффициент полезного действия электрической сети.
21. Согласование источника и нагрузки по напряжению, току и мощности.
22. Параметры синусоидального напряжения.
23. Параметры синусоидального тока.
24. Активная мощность цепи синусоидального тока.
25. Цепи синусоидального тока с конденсаторами.
26. Реактивное сопротивление конденсатора.
27. Последовательное соединение конденсаторов.
28. Параллельное соединение конденсаторов.
29. Реактивная мощность конденсатора.
30. Цепи синусоидального тока с катушками индуктивности.
31. Реактивное сопротивление катушки индуктивности.
32. Последовательное соединение катушек индуктивности.
33. Параллельное соединение катушек индуктивности.
34. Реактивная мощность катушки индуктивности.
35. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
36. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
37. Электромагнитные силы.

Раздел "Основы электроники"

1. Исследование диодов:

• Исследование выпрямительного диода.
• Исследование однополупериодного выпрямителя на полупроводниковом диоде.
• Исследование диода Шоттки.
• Исследование стабилитрона.
• Исследование параметрического стабилизатора напряжения.

2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:

• Исследование характеристик биполярного транзистора.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
• Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
• Исследование работы транзистора в ключевом режиме (класс Д).

3. Исследование полевого транзистора и транзисторного усилительного каскада:

• Исследование характеристик полевого транзистора.
• Исследование усилительного каскада на полевом транзисторе.
• Исследование работы полевого транзистора в ключевом режиме.

4. Исследование аналоговых электронных устройств на операционном усилителе:

• Исследование инвертирующего усилителя.
• Исследование неинвертирующего усилителя.
• Исследование активного фильтра нижних частот.
• Исследование инвертирующего интегратора.
• Исследование компаратора.

5. Исследование мультивибратора на операционном усилителе:

• Исследование симметричного мультивибратора.
• Исследование несимметричного мультивибратора.

6. Исследование логических элементов на интегральных микросхемах:

• Исследование базового логического элемента И-НЕ.
• Исследование логического элемента ИЛИ-НЕ.
• Исследование логического элемента И.
• Исследование логического элемента НЕ.
• Исследование логического элемента ИЛИ.
• Исследование логического элемента Исключающее ИЛИ.

7. Исследование триггеров и счетчиков на интегральных микросхемах:

• Исследование JK-триггера.
• Исследование двоичного четырехразрядного счетчика.

8. Исследование тиристора.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:

• Исследование работы однофазного выпрямителя в режиме холостого хода.
• Исследование работы выпрямителя без сглаживающих фильтров.
• Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).

11. Исследование трехфазных схем выпрямления:

• Трехфазный выпрямитель с нулевым выводом.
• Трехфазный мостовой выпрямитель (схема Ларионова).

12. Исследование самовосстанавливающегося предохранителя.
