Name: Программируемый робот WHEELTEC Ackerman ROS
Brand: WHEELTEC
SKU: 15200

/ / / / / /

Программируемый робот WHEELTEC Ackerman ROS

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

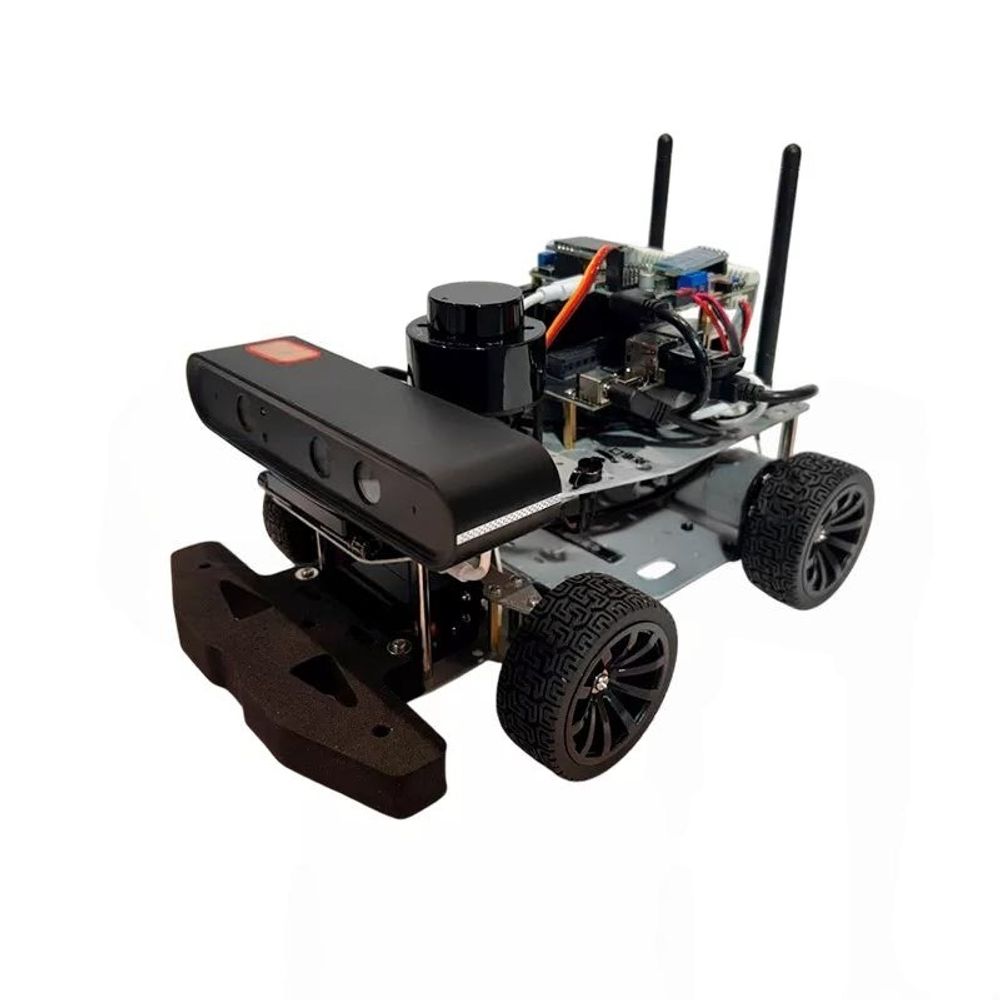

Роботизированный автомобиль WHEELTEC Ackerman ROS с аккумулятором 9800 мАч. На базе платы Jetson Nano с памятью 4 ГБ. Сканирование лидара на 360°, с точностью 0.2 см. Функция движения по заданной траектории.

Показать описание полностьюСкрыть описание

Технические характеристики:

Робот-автомобиль WHEELTEC Ackerman ROS
Среда разработки	Ubuntu18.04
Грузоподъёмность	3 кг
Максимальная скорость	1.2 м/с
Колеса	диаметр ведущего колеса: 65 мм диаметр ведомого колеса: 60 мм
Сервопривод	HWZ020, цифровой рулевой механизм с высоким крутящим моментом 20 кг
Камера глубины	Astra Pro RGBD
Мотор	MG513
Микроконтроллер	STM32F103VET6
Лидар	да
Гироскоп	ICM20948 (9 осей)
Управление	мобильное приложение, беспроводной контроллер PS2, CAN
Особенности	движение в различных направлениях, дистанционное управление, передача изображения через приложение, восприятие местности 360 °, автопилот, движение по заданной траектории, предотвращение столкновения
Характеристики платы Jetson Nano
Процессор	Arm A57 с тактовой частотой 1,43 ГГц, 4 ядра
Видеокарта	Maxwell, 128 ядер
Системная память	4 Гб LPDDR4, 64-bit 25,6 Гбит/с
Слот для карт памяти microSD	да
Кодирование видео	4К с частотой 30 Гц 4 потока в разрешении 1080p с частотой 30 Гц 9 потоков в разрешении 720p с частотой 30 Гц (H. 264/H. 265)
Декодирование видео	4К с частотой 60 Гц 2 потока в разрешении 4K с частотой 30 Гц 8 потоков в разрешении 1080p с частотой 30 Гц 18 потоков в разрешении 720p с частотой 30 Гц (H.264/H.265)
Камера	2 полосы MIPI CSI-2 DPHY
Подключение	Gigabit Ethernet, M.2 Key E
Поддерживаемые интерфейсы	USB 3.0, USB 2.0 Micro-BHDMI, DP, GPIO, I2C, I2S, SPI, UART
Характеристики сканера - дальномера Silan A1 Standard Edition
Сканирование	на 360°
Расстояние сканирования	12 метров
Частота измерения	8000 раз/с
Точность определения дистанции	0.2 см
Частота адаптивного сканирования	5.5 Гц
Интерфейс обмена	UART
Характеристики мотора MG513
Номинальное напряжение	12 В
Номинальная мощность	4.32 Вт
Тип двигателя	двигатель на постоянных магнитах
Момент остановки	10 кгФ. см
Номинальный ток	360 мА
Номинальный крутящий момент	1.0 кгФ.см
Ток среза	2.8 А
Передаточное число двигателя	1:30
Диаметр выходного вала	6 мм
Скорость до замедления	11000 об/мин
Скорость после замедления	366 ± 10 об/мин
Характеристики датчика угла поворота (энкодера)
Тип	фотоэлектрический энкодер
Разрешение	500*30 (измерено на выходном валу редуктора)
Напряжение	3.3 - 5 В
Тип интерфейса	XH2.54
Характеристики сервопривода
Максимальный угол	180°
Напряжение	4.8 - 7.4 В
Крутящий момент	15.3 кг*см (5 В), 20 кг/см (6.5 В)
Скорость реакции	0.14 с / 60°
Тип сервопривода	цифровой
Механизм	металлический редуктор
Рабочая "мертвая зона"	3 мкс
Вес	59.6 г
Общие характеристики
Питание	аккумулятор 9800 мАч с защитой от перезарядки, 12 В
Время работы	5.5 ч (при лёгкой нагрузке и скорости 0,45 м /с) 4 ч (при нагрузке 1 кг и скорости 0,45 м /с)
Габариты	240.5 x 191 x 146 мм
Вес брутто	3,7 кг
