Компоненты полностью взаимозаменяемы по посадочным местам, геометрии U-образных профилей (32х32 мм) и типам приводных осей. Предназначен для совместного использования с базовыми наборами (например, 63054).

1. Технология быстрого макетирования: Архитектура элементов поддерживает безвинтовую сборку. Конструкцию робота можно быстро собирать и изменять с помощью пластиковых заклепок, что ускоряет процесс проектирования (обратите внимание: пластиковые быстросъемные заклепки приобретаются отдельно и не входят в данный комплект).
2. Промышленный стандарт износостойкости: Все элементы изготовлены из прочного авиационного алюминия и цинкового сплава методом литья или штамповки с последующей прецизионной ЧПУ-обработкой (CNC). Это гарантирует безупречную подгонку деталей, долговечность узлов при интенсивных нагрузках и эстетичный внешний вид.
3. Глубокая модернизация базовых систем: Набор разработан в качестве официального расширения для базового комплекта с двойным управлением 63054. Интеграция этих компонентов существенно расширяет спектр доступных инженерных решений, предоставляя студентам детали для создания масштабных и сложных механизмов.

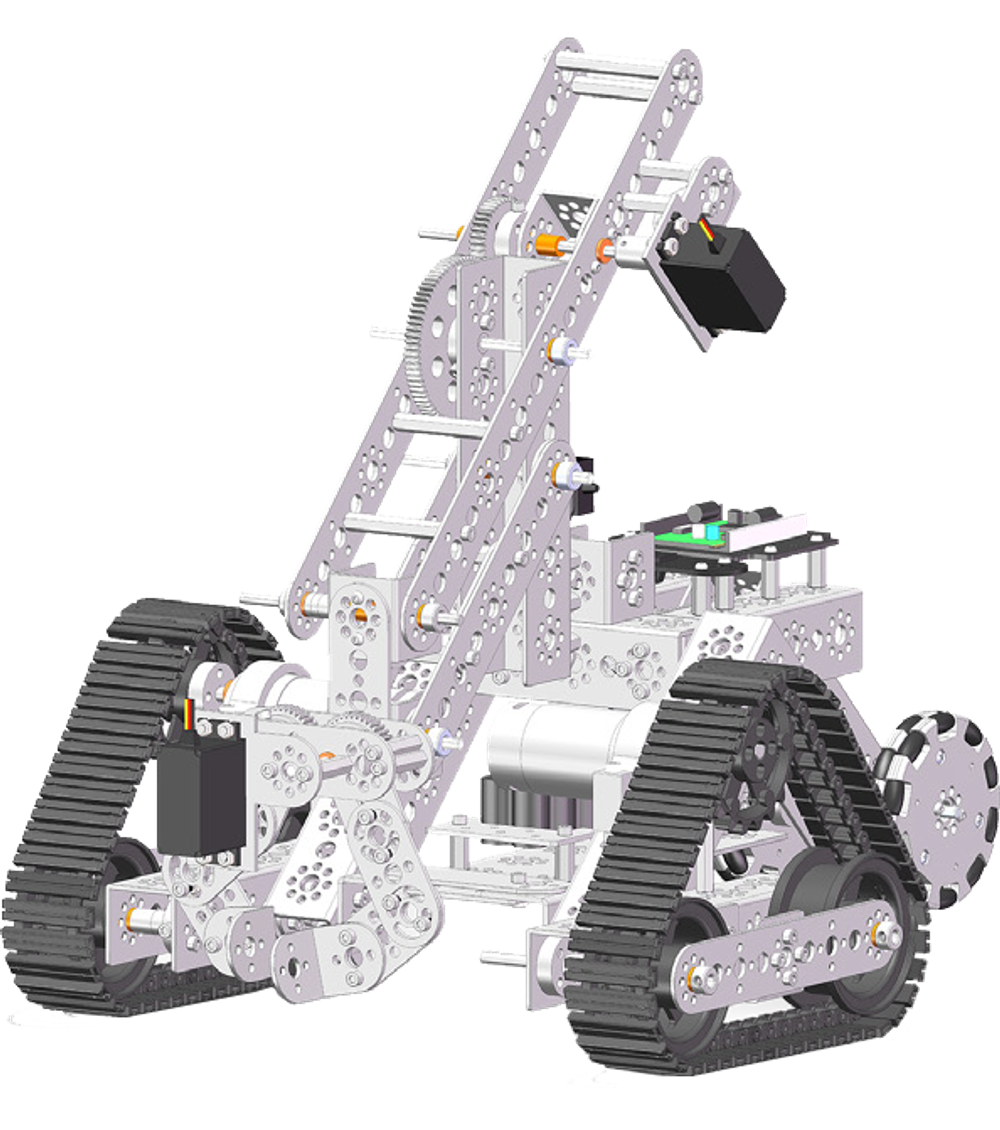

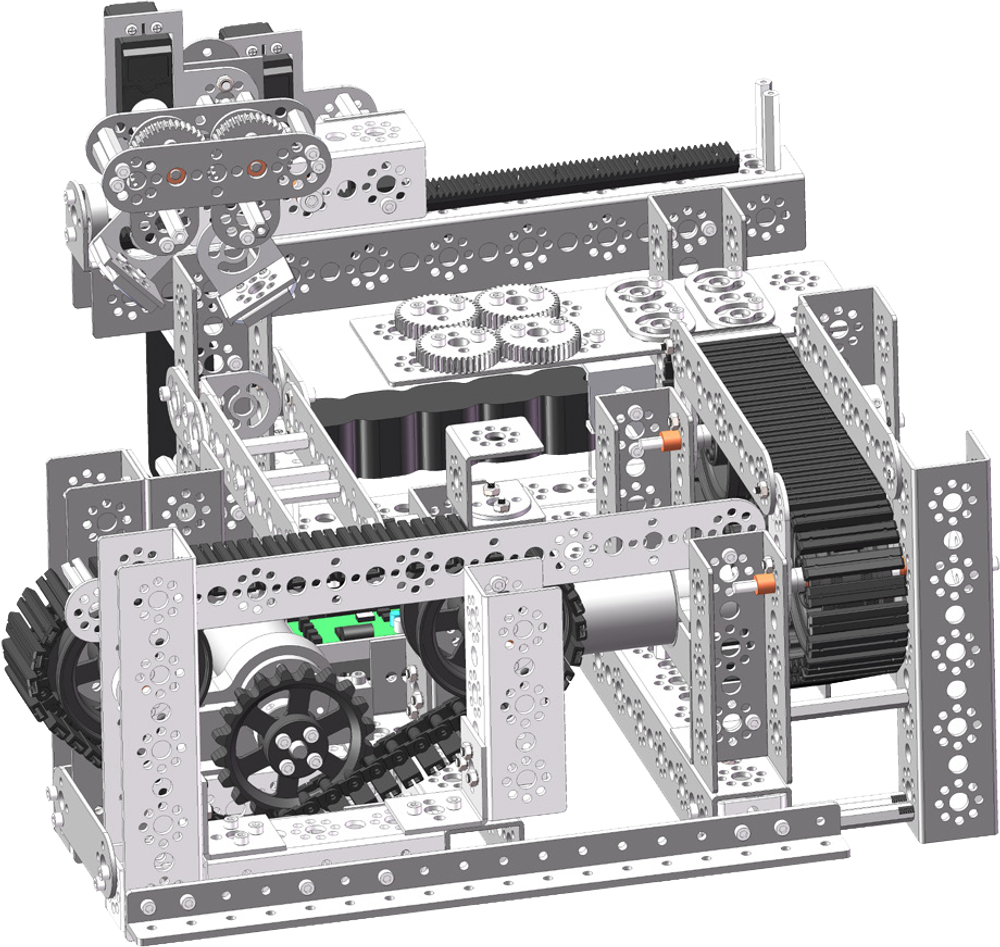

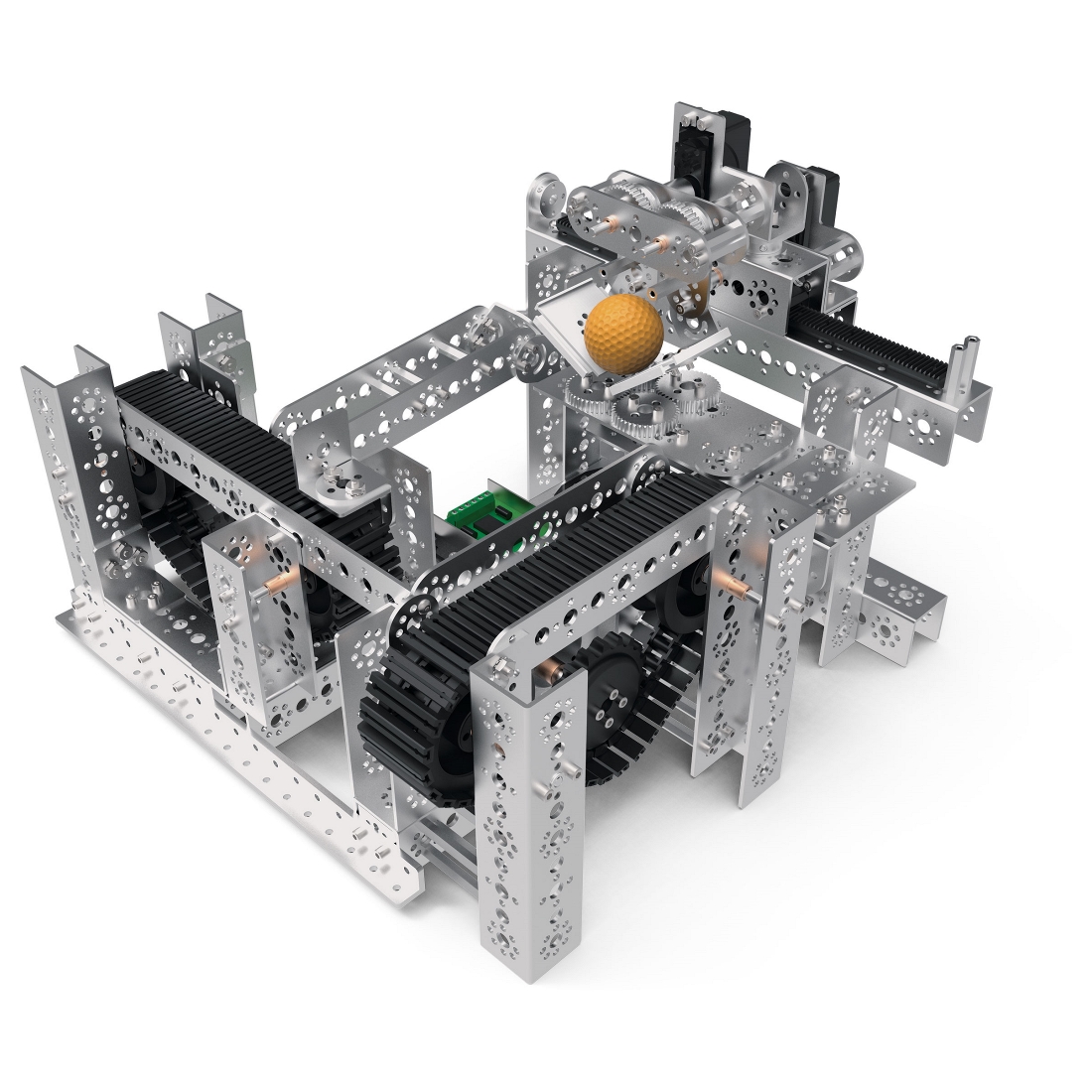

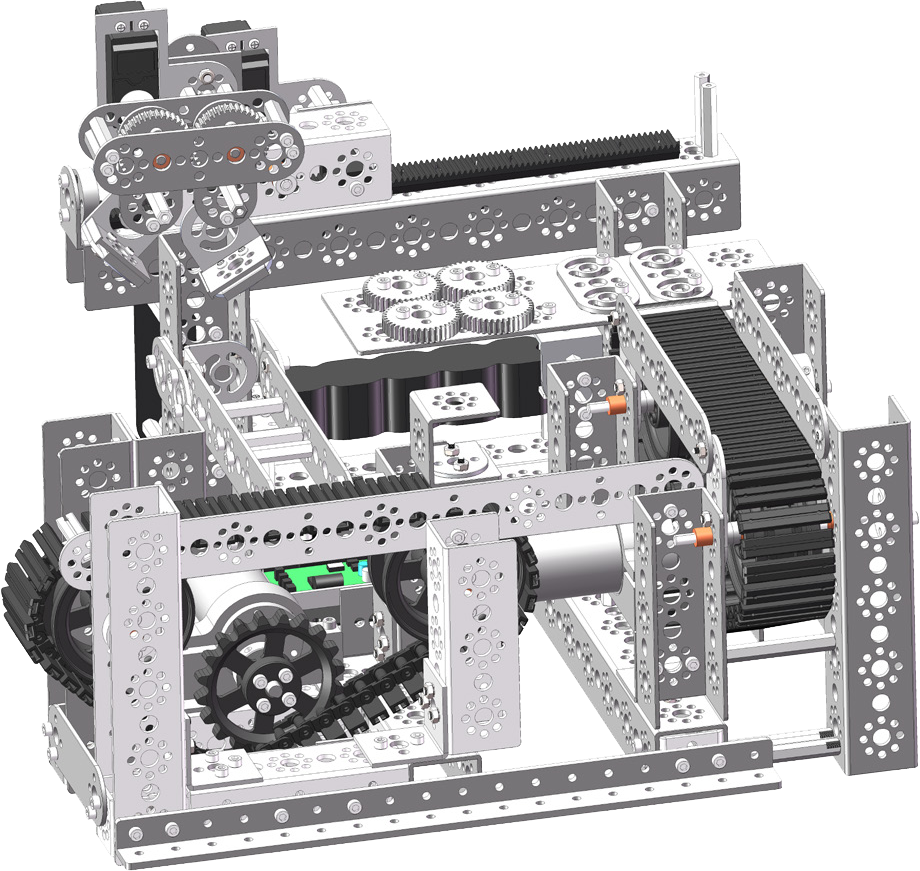

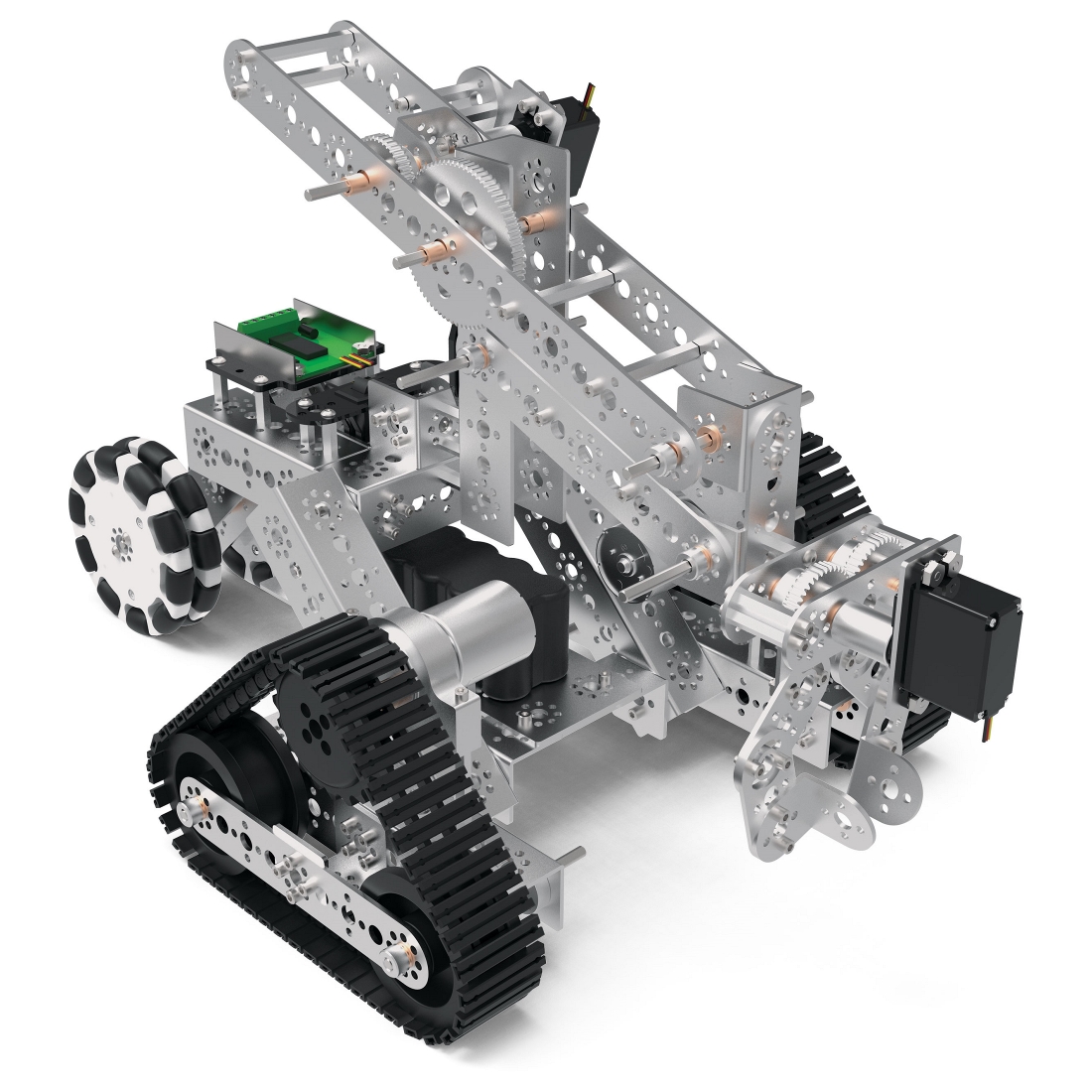

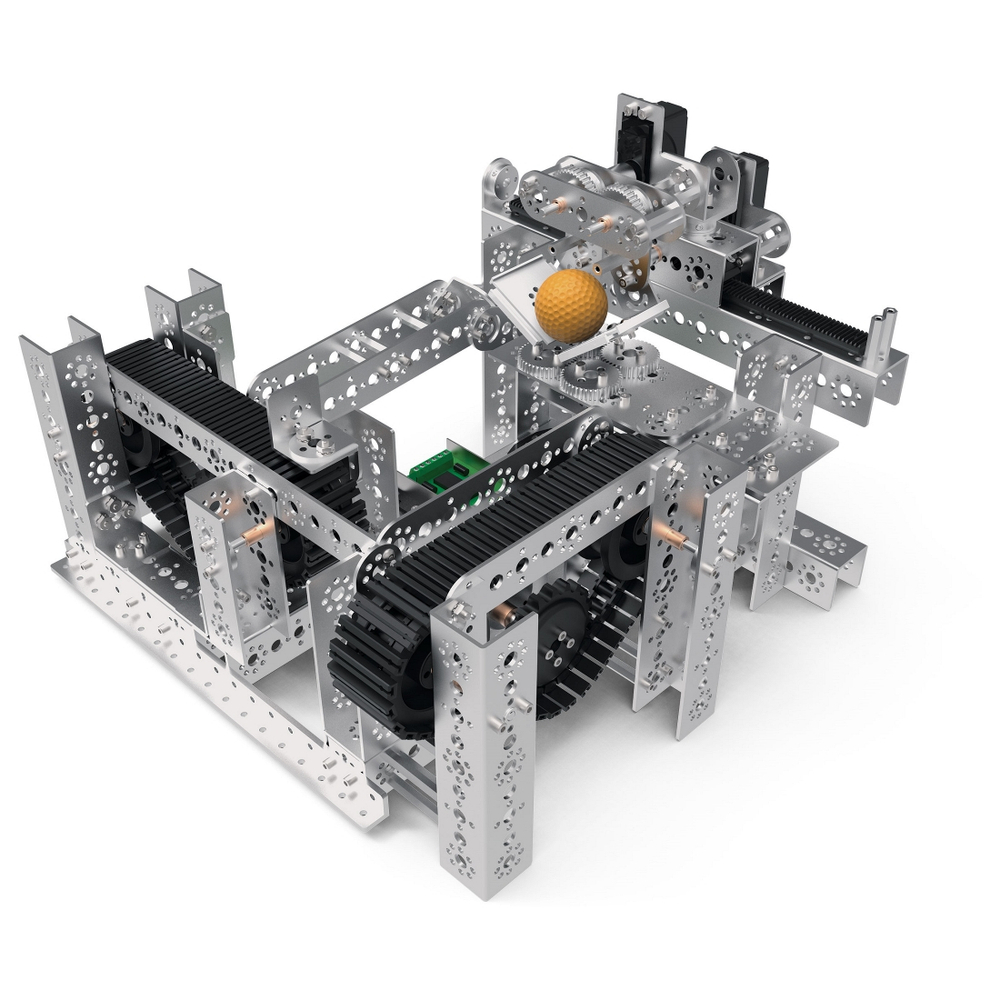

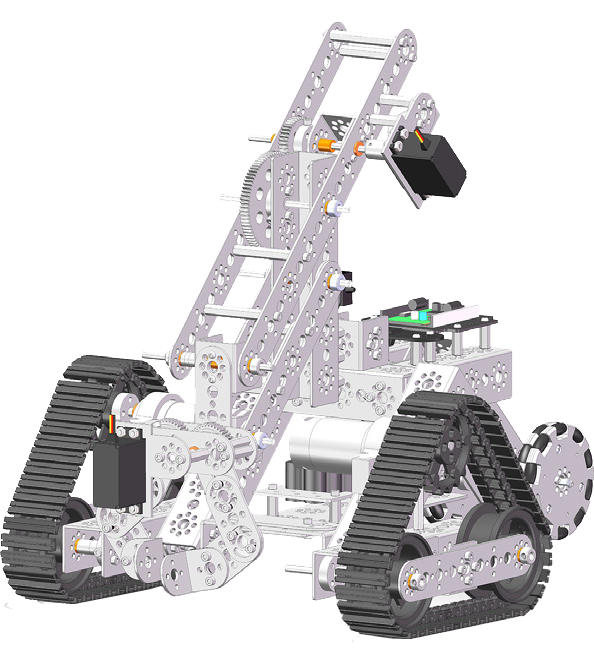

4. Проектирование гусеничных и подъемных систем: Совместное использование с набором 63054 позволяет собрать три новые технически продвинутые модели: гусеничного робота (TrackBot), производственную ячейку с ножничным подъемником (Workcell Scissor Lift) и автоматизированную конвейерную линию (Scissorlift Bot / Conveyor Line). Готовые роботы могут управляться как автономно (Arduino / Mixly), так и вручную по многоканальному радиоканалу (R/C).
5. Эффективный инструмент STEM-обучения: Комплект позволяет преподавателям организовать проектную деятельность соревновательного уровня. Он бросает вызов учащимся в таких областях, как механика, прикладная математика, автоматизация и программирование, помогая закрепить интерес к сфере искусственного интеллекта (AI) и робототехники.
6. Развитие комплексных инженерных компетенций: Работа над сложными пространственными механизмами набора развивает у студентов системное логическое мышление, пространственное воображение, понимание принципов работы червячных и цепных передач, а также навыки автоматизации процессов.
7. Создание тяжелых робоплатформ на базе LEGO EV3: В сочетании с базовым набором 63054 детали данного комплекта позволяют монтировать силовые металлические шасси, конвейеры и подъемники для управляющего блока LEGO MINDSTORMS EV3. Высокомоментные 12-вольтовые кодируемые моторы (25 кгс·см под нагрузкой, 50 кгс·см при блокировке) и сервоприводы делают комбинированных роботов LEGO значительно мощнее и функциональнее (компоненты LEGO приобретаются отдельно).
8. Полная программная совместимость: Специализированные плагины позволяют настраивать логику работы и управлять мощными DC-моторами с энкодерами и сервоприводами набора напрямую из стандартной программной среды LEGO EV3.

Важное примечание: При проектировании систем на платформе LEGO EV3 управляющий блок EV3, датчики (ультразвуковой, цвета, касания, гироскоп), штифты и пластиковые балки приобретаются отдельно. Также для сопряжения электроники вам понадобятся: плата расширения моторов (мод. 64354), плата расширения сервоприводов (мод. 64355) и интерфейсный адаптер (мод. 59120).

Комплектация набора (Состав комплекта)

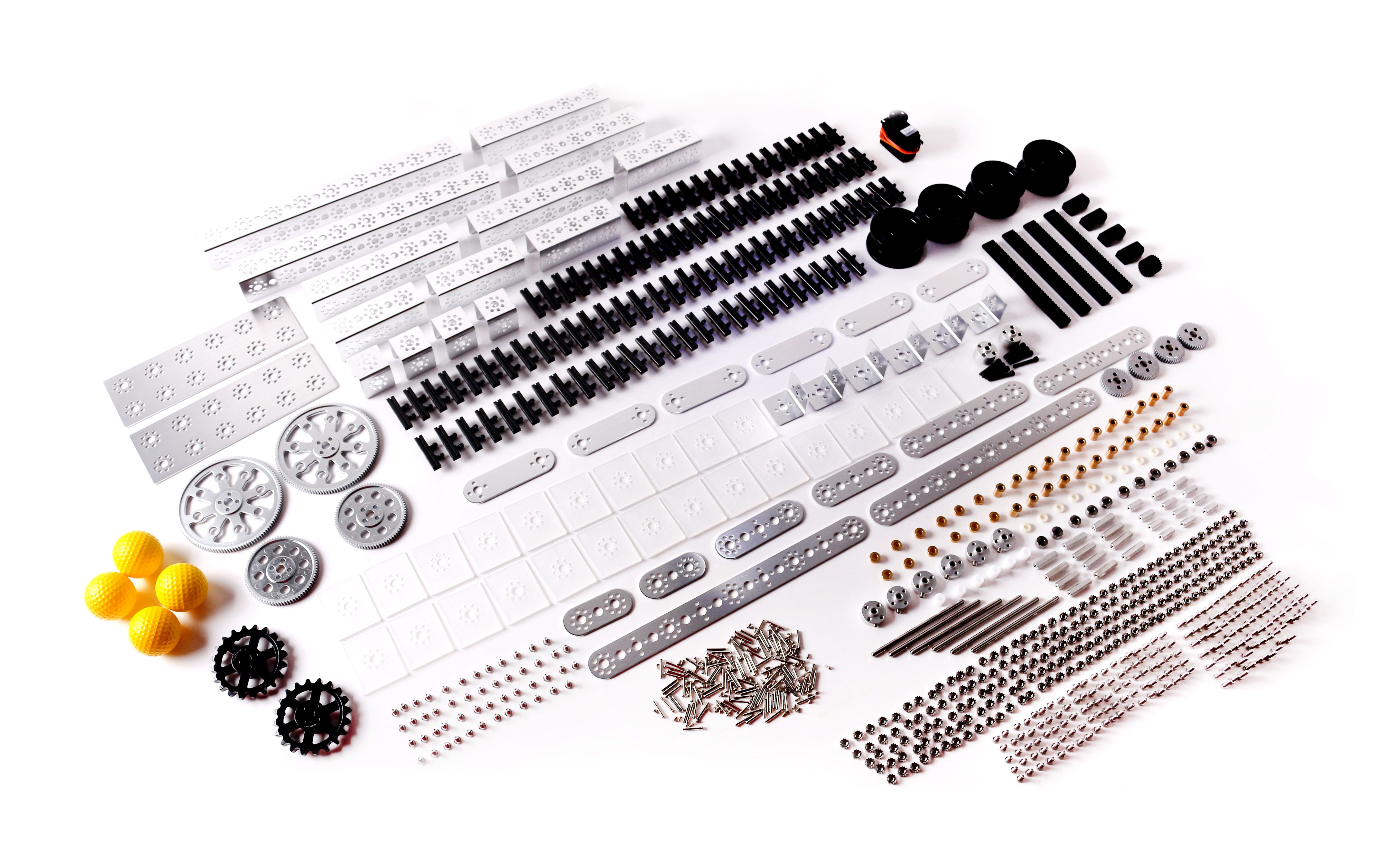

Набор содержит расширенную базу из более чем 845 деталей, предназначенных для сборки конвейерных, гусеничных и линейных приводных систем.

Силовые U-образные балки (Всего: 14 шт.)

•  U-образный профиль на 1 отверстие — 4 шт.
•  U-образный профиль на 5 отверстий — 4 шт.
•  U-образный профиль на 9 отверстий — 4 шт.
•  U-образный профиль на 17 отверстий — 2 шт.

Соединительные элементы и пластины (Всего: 22 шт.)

•  Плоская монтажная пластина (2x6 отверстий) — 2 шт.
• Плоский кронштейн (мод. 91) — 6 шт.
•  L-образный кронштейн (прямоугольный) — 6 шт.
•  Узкие соединительные планки (на 3 отверстия) — 2 шт.
•  Узкие соединительные планки (на 5 отверстий) — 2 шт.
•  Узкие соединительные планки (на 9 отверстий) — 2 шт.
•  Узкие соединительные планки (на 17 отверстий) — 2 шт.

Фиксаторы, втулки и оси (Всего: 104 шт.)

•  Проставки ступицы шестерни — 2 шт.
•  Втулки приводных осей металлические — 6 шт.
•  Стопорные кольца вала усиленные — 12 шт.
•  Соединительные дистанционные стойки 32 мм — 12 шт.
•  Соединительные дистанционные стойки 16 мм — 12 шт.
•  Стальной приводной вал круглого сечения 100 мм (диаметр 4.7 мм) — 6 шт.
•  Бронзовая втулка скольжения (12/4 мм) — 24 шт.
•  Бронзовая втулка скольжения (5/4 мм) — 12 шт.
•  Проставочная шайба вала 1/8″ — 12 шт.
•  Проставочная шайба вала 3/8″ — 6 шт.

Компоненты трансмиссии, гусеничного привода и линейных направляющих (Всего: 247 шт.)

•  Шестерня цилиндрическая (круглое отверстие) 40 зубьев — 4 шт.
•  Шестерня цилиндрическая (круглое отверстие) 80 зубьев — 2 шт.
•  Шестерня цилиндрическая (круглое отверстие) 120 зубьев — 2 шт.
•  Шестерня цилиндрическая промежуточная — 1 шт.
•  Элемент линейной направляющей (рельс) — 4 шт.
•  Монтажный кронштейн линейной направляющей (каретка) — 4 шт.
•  Траки пластиковые для сборки гусениц / конвейерной ленты — 100 шт.
•  Ведущее зубчатое колесо для гусеничного привода — 4 шт.
•  Направляющий ролик (звездочка) гусеницы — 2 шт.
•  Закрепляемые лопатки (накладки) для конвейерной ленты — 24 шт.
•  Резиновые противоскользящие накладки на гусеничные траки — 100 шт.

Сервомеханизмы и фурнитура (Всего: 2 шт.)

•  Сервопривод постоянного вращения 360° (Continuous Rotation) — 1 шт.
•  Алюминиевая круглая ступица-качалка сервопривода — 1 шт.

Метизы, крепеж и аксессуары (Всего: 454 шт.)

•  Гайки с зубчатым стопорным фланцем — 200 шт.
•  Винт с внутренним шестигранником 1/2" — 100 шт.
•  Винт с внутренним шестигранником 5/16" — 100 шт.
•  Винт с полукруглой головкой 3/8" — 50 шт.
•  Тренировочные мячи для гольфа (тестовые грузы) — 4 шт.

Система хранения (Всего: 2 шт.)

•  Пластиковый кейс для транспортировки — 1 шт.
•  Сортировочный внутренний лоток-органайзер (52 мм) — 1 шт.

Конструктивные особенности и характеристики деталей

1. Силовые U-образные профили: Базовые элементы скелета робота имеют стандартное сечение 32х32 мм. Они изготовлены из авиационного алюминиевого сплава 6061 методом прецизионной штамповки. Анодированная поверхность защищает металл от окисления и царапин, а скругленные безопасные кромки предотвращают травмы при сборке. Допускают фиксацию соединителей со всех четырех сторон.
2. Многофункциональные элементы сопряжения: Включают перфорированные платы и кронштейны, позволяющие жестко соединять U-образные швеллеры между собой, переходить на плоские связи или собирать подвижные шарниры с изменяемым углом. Металл обработан методом оксидирования.
3. Профессиональные трансмиссионные узлы: Шестерни на 40, 80 и 120 зубьев обеспечивают возможность конструирования редукторов с широким диапазоном передаточных отношений для изменения скорости или увеличения тягового усилия. Изготавливаются методом точного литья под давлением из прочного цинкового сплава. Наличие латунных и бронзовых втулок гарантирует плавное вращение осей в алюминиевом корпусе без выработки материала балок.
4. Модульная гусеничная и конвейерная система: Набор комплектуется 100 пластиковыми траками, которые собираются в замкнутую ленту любой длины без использования инструмента. Добавление резиновых накладок обеспечивает надежное сцепление гусеничного робота с поверхностью соревновательного поля. Наличие специальных лопаток (транспортерных бортов) позволяет превратить гусеничную ленту в действующий вертикальный или наклонный конвейер для перемещения грузов (например, мячей для гольфа).
5. Система линейного перемещения (Линейные направляющие): Металлические рельсы и каретки-слайдеры из цинкового сплава позволяют создавать точные узлы линейного перемещения, такие как лифтовые подъемники мачт, выдвижные манипуляторы или ножничные механизмы (Scissor Lift), работающие с минимальным коэффициентом трения.
6. Высокоточная слесарная обработка крепежа: Дистанционные стойки, стопорные кольца и втулки проходят финишную ЧПУ-обработку, обеспечивая полное отсутствие люфтов в ответственных узлах и осях робототехнических систем.
