Модель детали в разрезе «Задвижка шиберная с ручным управлением» ✅

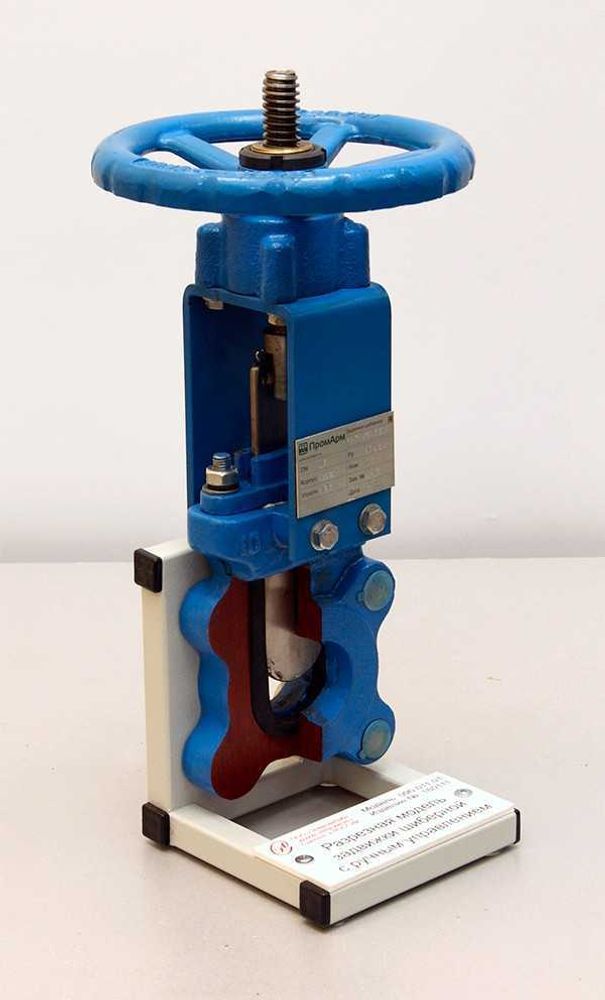

Разрезная модель задвижки шиберной с ручным управлением предназначена для изучения конструкции задвижки шиберной ножевого типа с ручным управлением, применяемой в системах перекачки жидких сред в нефтехимической промышленности, водоснабжении и других отраслях промышленности.

Разрез выполнен из серийно-выпускаемой промышленностью задвижки ножевого типа с ручным управлением путем удаления части материала ее деталей для обеспечения обзорности внутренней конструкцию обеспечена наглядность конструкции задвижки и конструкций элементов, скрытых при отсутствии разрезов.

Разрез задвижки имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет-изготовителя насоса.

Комплект поставки содержит:

• разрезную модель задвижки шиберной с ручным управлением;
• паспорт на изделие;
• учебное пособие по изучению конструкции и принципа действия задвижки.

Разрез задвижки имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет завода-изготовителя насоса.
Исходная задвижка новая, не имеющая следы износа в процессе работы.
