Комплект учебно-лабораторного оборудования «Монтаж, наладка и ремонт систем водоснабжения и отопления»

Код ОКПД 2: КТРУ - 32.99.53.130 - Приборы, аппаратура и устройства учебные демонстрационные

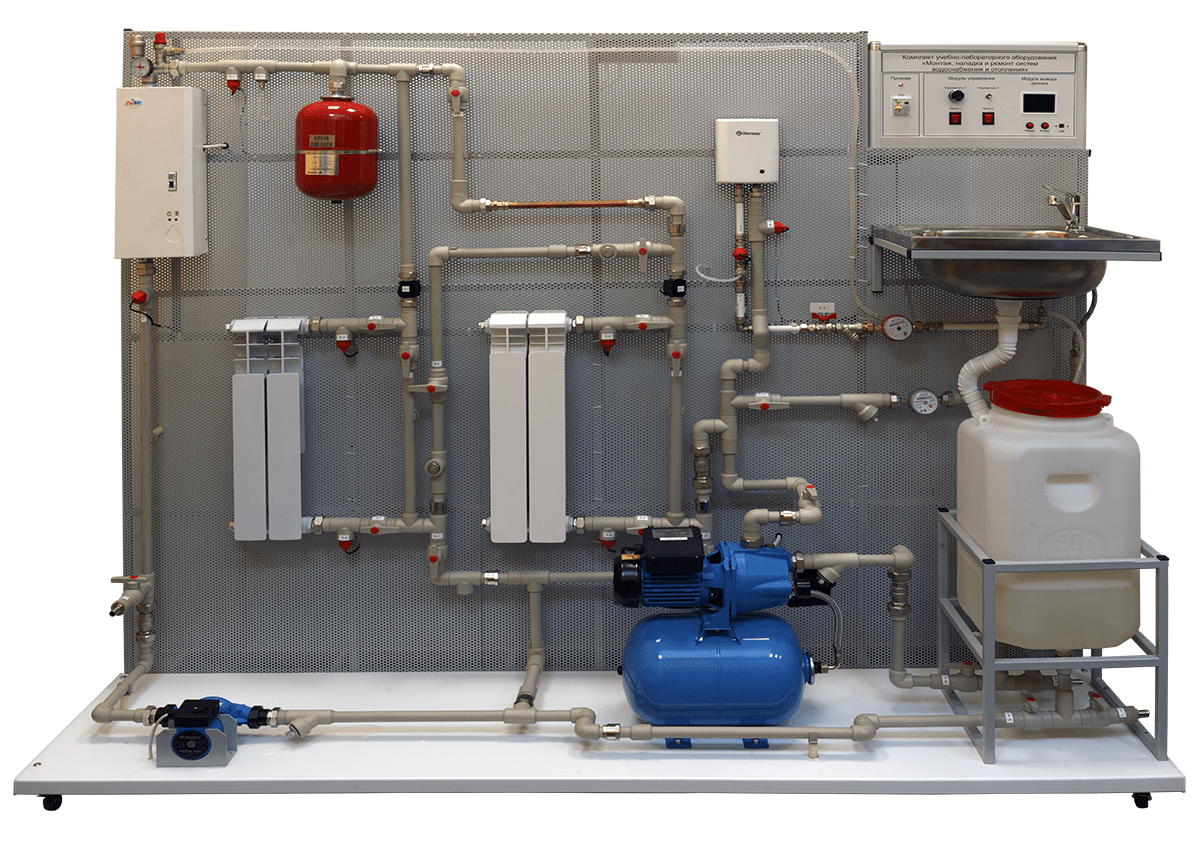

Стенд предназначен для проведения лабораторных работ по изучению и монтажу системы водоснабжения и системы отопления.

Стенд позволяет на практике изучить основные элементы системы водоснабжения и отопления, а также самостоятельно производить монтаж, сборку и наладку системы трубопроводов. Измерительные приборы, установленные по всей системе стенда, позволяют снимать показания температуры, давления, а также расхода для проведения лабораторных измерений.

Комплект выполнен согласно ТУ 32.99.53–001–09519063–2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

Состав стенда.

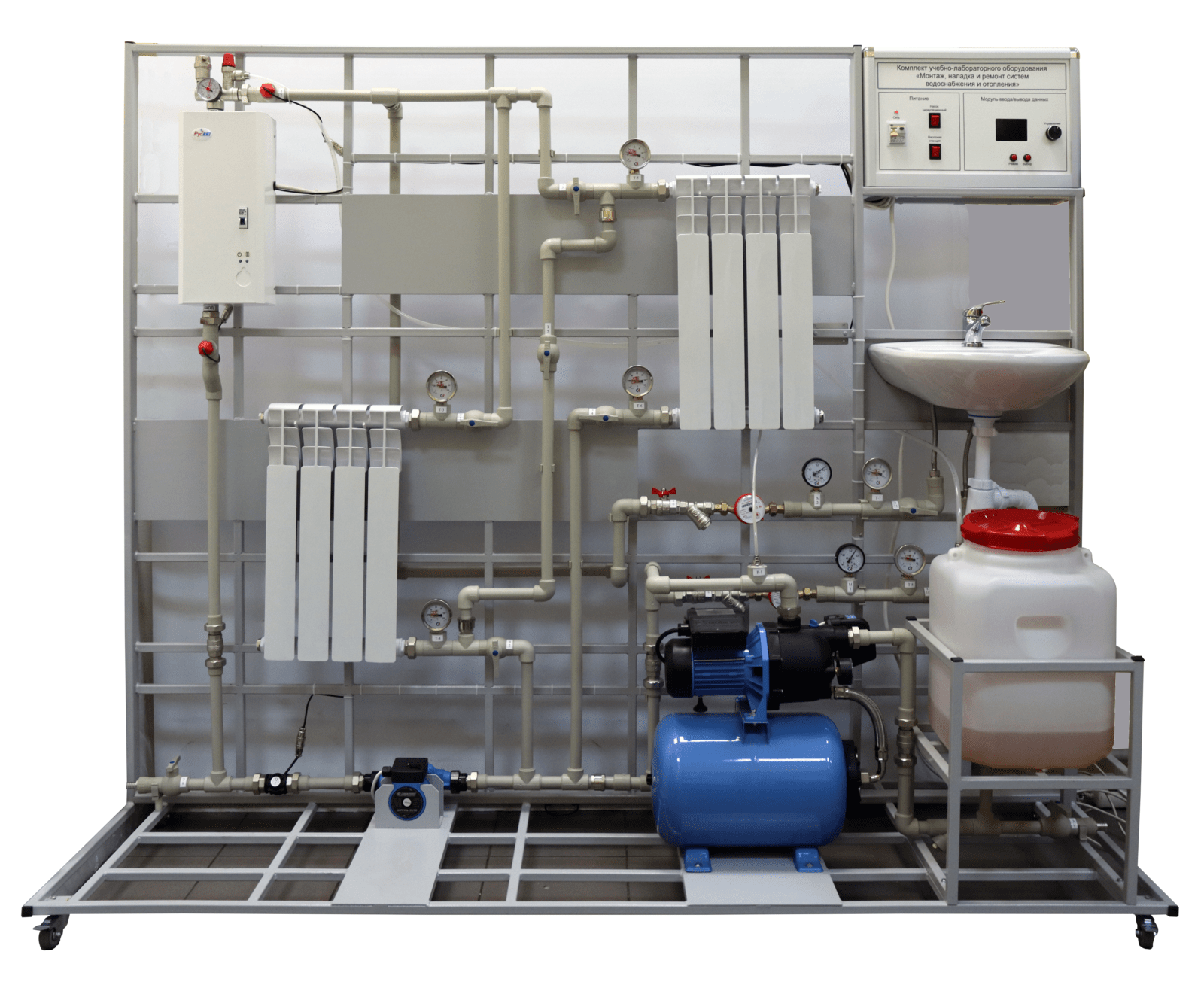

Стенд представляет собой рамное основание из стального профиля, на котором смонтированы подоконник и перфорированный лист для удобного размещение элементов стенда. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда.

На раме смонтирована гидравлическая система, состоящая из вспомогательных и исследуемых элементов, а также блок управления стендом.

Гидравлическая система стенда.

Основная часть гидравлической системы стенда выполнена из трубопровода, также для демонстрации других материалов представлен медный и металлопластиковый трубопровод.

Гидравлическая система представлена контуром отопления и водоснабжения. Подача воды в систему осуществляется из технологического бака двумя насосами.

Контур водоснабжения представлен полипропиленовым трубопроводом на холодной подаче и металлопластиковым на горячей. Нагрев воды осуществляется проточным нагревателем, на входе и выходе которого установлены датчики температуры. Движение воды осуществляется насосом, расход в системе определяется по крыльчатым счетчиками воды. На выходе из системы установлен смеситель с мойкой.

Система отопления представлена полипропиленовым трубопроводом на котором установлены двухсекционные радиаторы отопления. Система трубопроводов и задвижек позволяет собирать схемы параллельного и последовательного их соединения. Заполнение системы осуществляется насосом, после того, как система становится замкнутой, циркуляция производится другим насосом.

Для изменения температуры воды в системе, установлен электрический водонагреватель. На системе отопления установлены датчики температуры и расхода.

Результаты датчиков расположенных на стенде отображаются на ЖК-дисплее блока управления.

Блок управления стендом.

Блок управления оборудованием стенда представляет собой моноблок выполненный из металлического профиля с корпусом из ABS пластика. Все надписи на блоке выполнены при помощи цветной термопечати.

Блок управления включает в себя:

1. автомат «Сеть» с индикатором красного цвета для включения/отключения питания оборудования стенда, индикатор красного цвета сигнализирует о наличии напряжения;
2. энкодер «Нагреватель-1» для управления мощностью/температурой в ручном или автоматическом режимах нагревателем установленным на системе отопления;
3. тумблер «Нагреватель-2» для включения/отключения проточного нагревателя, установленного на системе водоснабжения;
4. переключатели «Насос-1» и «Насос-2» для включения/выключения насосов;
5. ЖК-дисплеи для отображения результатов измерений. Отображает результаты измерений датчиков давления и расхода;
6. кнопка «Режим» для изменения режима управления нагревателем;
7. кнопка «Выбор» для переключения между экранами ЖК-дисплея;

Особенности лабораторного стенда.

Управление электрическим котлом осуществляться в «ручном» и «автоматическом» режимах. Выбранный режим отображается на дисплее блока управления. При включении «ручного» режима, управление производится мощность котла в %, при включении «автоматического» температурным датчиком, при этом мощность нагревателя будет подбираться автоматически.

На стенде установлена защита от перегрева. Электрический котел отключается автоматически (мощность равна 0%) при достижении датчика температуры 70оС, также водонагреватель невозможно включить, если в системе нет расхода жидкости.
