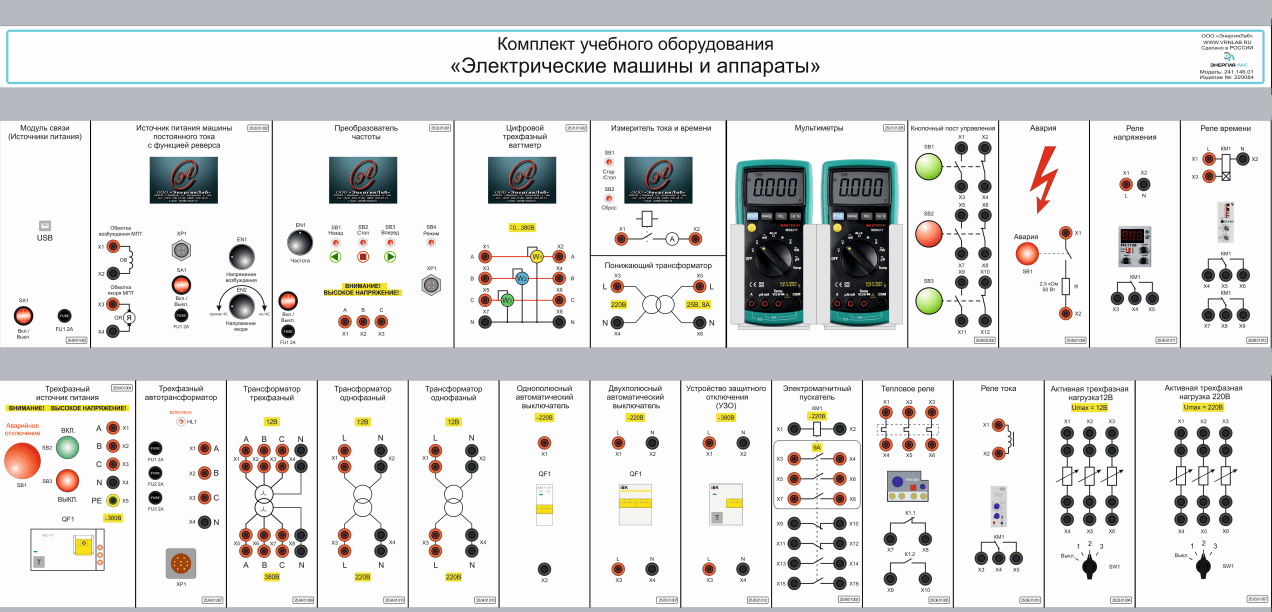

Комплект учебного оборудования «Электрические машины и аппараты»

Комплект лабораторного оборудования «Электрические машины и аппараты» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Электрические машины и аппараты» выполнен в стендовом исполнении: стойка с модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Электромашинный агрегат
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Программный комплекс
7. Техническое описание оборудование
8. Мультимедийная методика
9. Руководство по выполнению базовых экспериментов
10. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока с возможностью регулировать и напряжение обмотки якоря, и напряжение обмотки возбуждения.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Трансформатор трехфазный» - 1 шт
Модуль «Трансформатор трехфазный» предназначен для исследования трехфазного трансформатора.

Модуль «Трансформатор однофазный» - 2 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Электромагнитный пускатель» - 1 шт
Электромагнитный пускатель предназначен для проведения лабораторных работ.

Модуль «Тепловое реле» - 1 шт
Тепловое реле предназначено для тепловой защиты асинхронных двигателей.

Модуль «Реле тока» - 1 шт
Модуль «Реле тока» предназначен для изучения схем подключения и принципов работы реле тока.

Модуль «Авария» - 1 шт
Сменный модуль «Авария» предназначен для моделирования аварийного режима - тока утечки.

Модуль «Реле времени» - 1 шт
Модуль «Реле времени» предназначен для изучения схем подключения и принципов работы реле времени.

Модуль «Реле напряжения» - 1 шт
Модуль «Реле напряжения» предназначен для изучения схем подключения и принципов работы реле напряжения.

Модуль «Двухполюсный автоматический выключатель» - 1 шт
Двухполюсный автоматический выключатель предназначен для коммутации и защиты электрических цепей.

Модуль «Кнопочный пост управления» - 1 шт

Модуль «Устройство защитного отключения» - 1 шт
Устройство защитного отключения предназначен для коммутации и защиты электрических цепей.
