Модель детали в разрезе «Насос секционный центробежного типа ЦНС» ✅

Разрезная модель насоса секционного центробежного типа «ЦНС» предназначена для изучения конструкции секционных насосов, применяемых в системах перекачки жидких сред в нефтехимической промышленности, водоснабжении и других отраслях промышленности в высших и средних учебных заведениях.

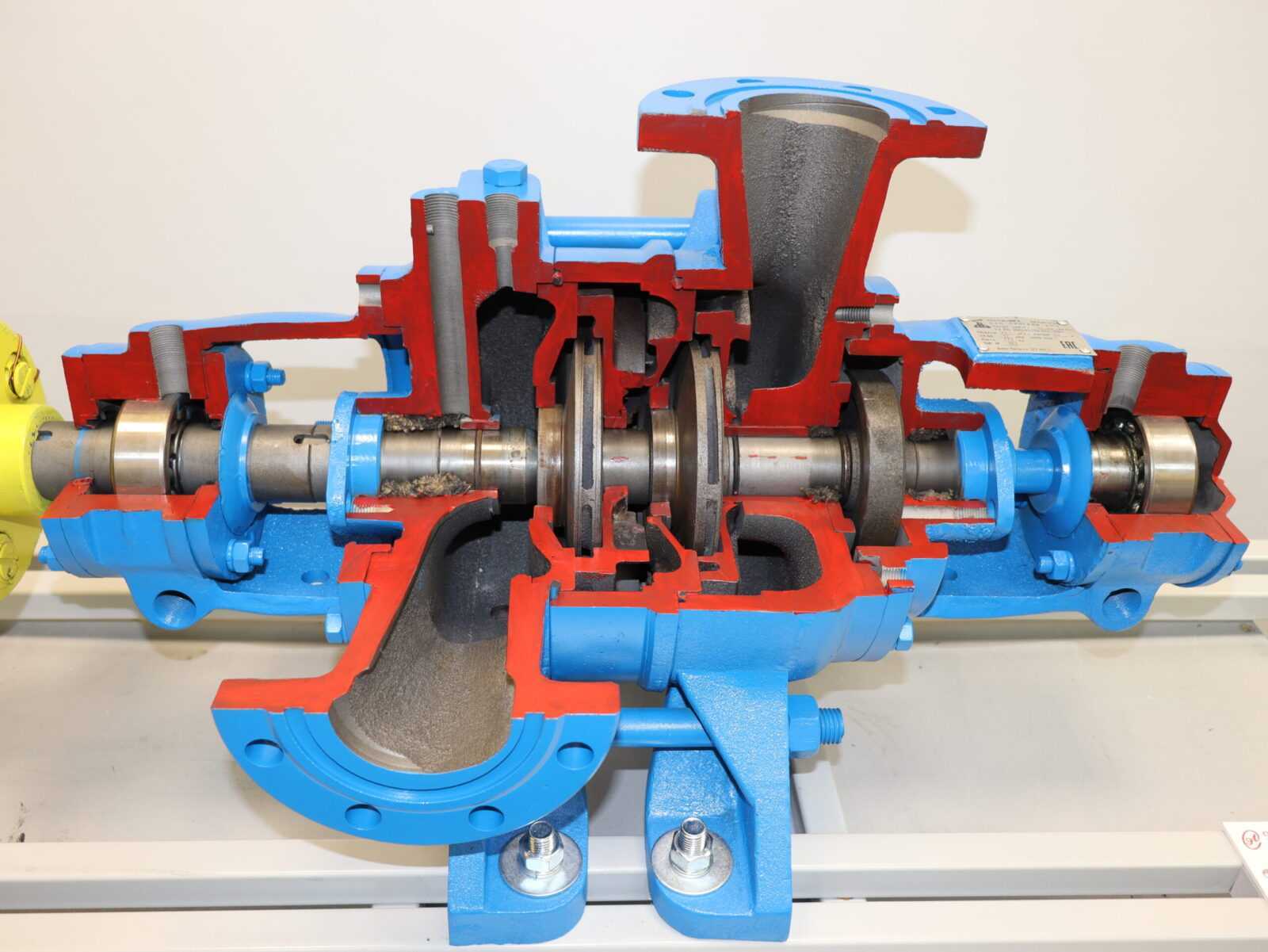

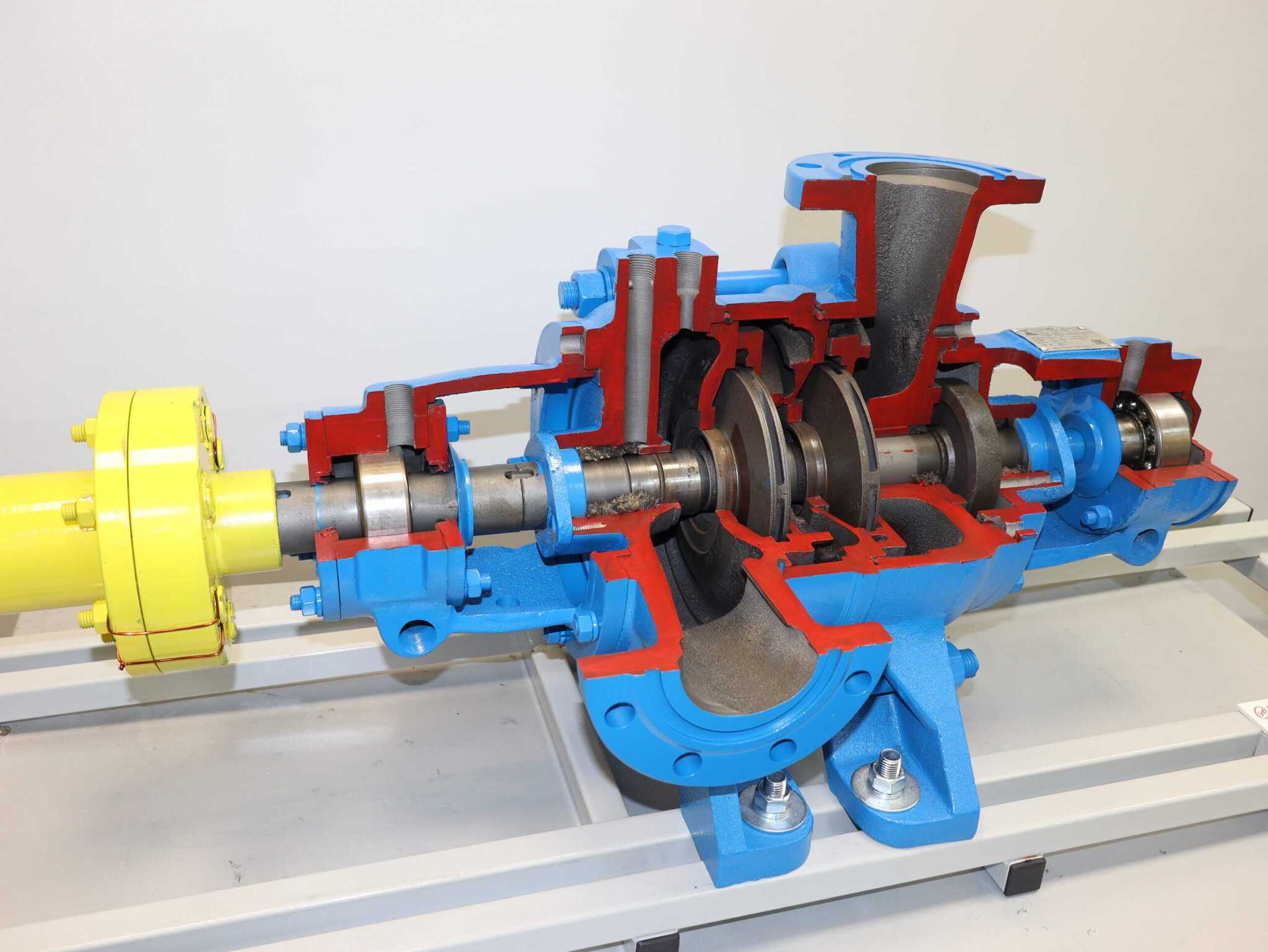

Разрез насоса выполнен из серийно-выпускаемого промышленностью насоса ЦНС 13-70 путем частичного удаления материала его деталей для обеспечения обзорности внутренней конструкции.

Для обеспечения наглядности конструкции насоса, конструкция рабочего колеса, системы креплений и передачи вращения от вала к рабочему колесу, элементов уплотнений, для объяснения направления потоков жидкости в насосе и принципа его работы.

Разрез насоса имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет завода-изготовителя насоса.

Комплект поставки содержит:

• разрезную модель насоса ЦНС 13-70;
• паспорт на изделие;
• учебное пособие по изучению конструкции и принципа действия насоса.

Модель сопровождается методическими материалами, в которых приведена фотография разрезанного элемента, содержатся конструктивная схема и описание принципа действия элемента. Учебное пособие поставляется в бумажном варианте.

Исходный насос является новым, не имеющим следы износа в процессе работы.

Комплект поставки

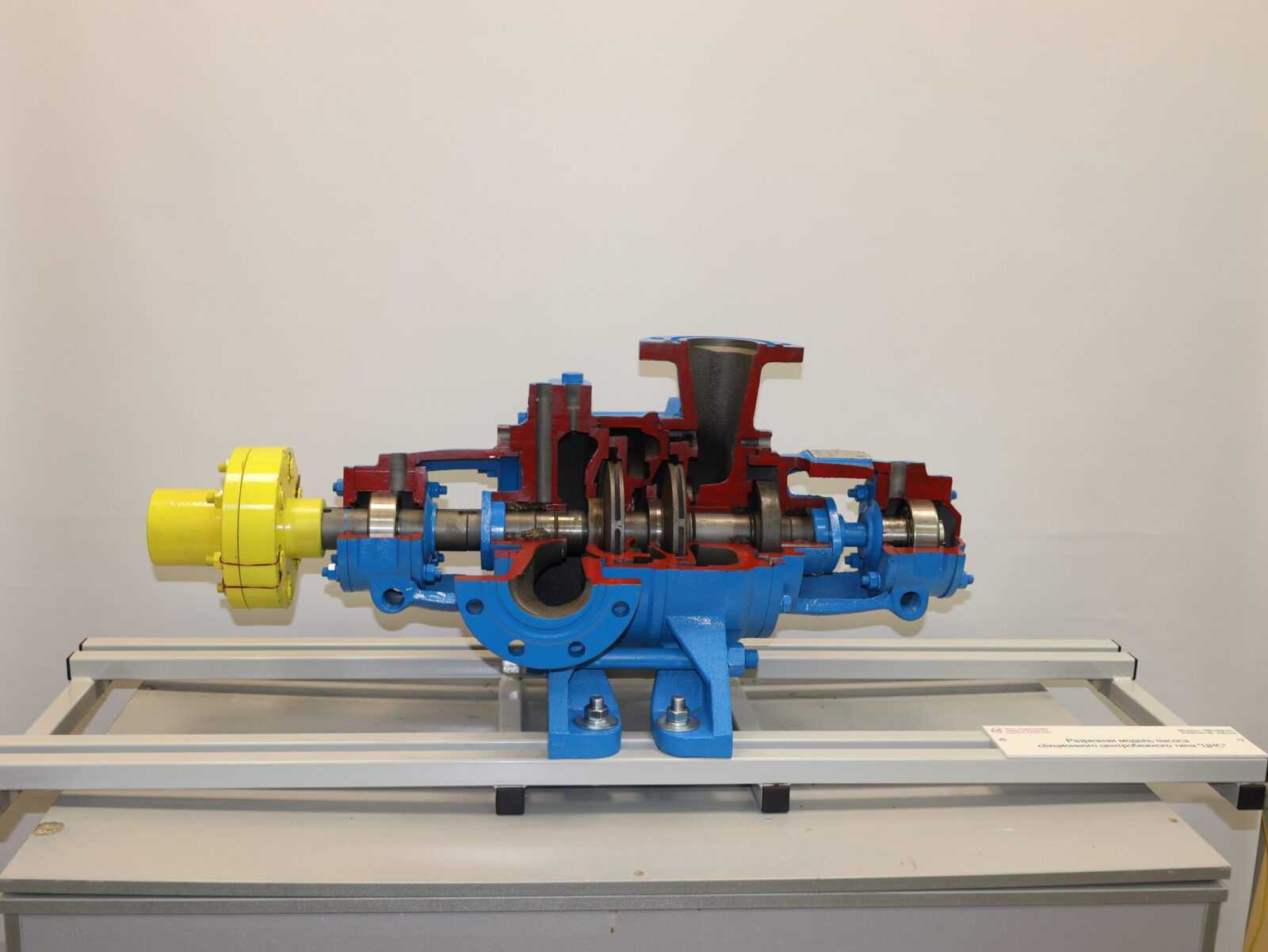

1. Модель детали в разрезе «Насос секционный центробежного типа ЦНС» закрепленную на металлической раме
2. Паспорт
3. Методический материал (на бумажном или электронном носителе)
