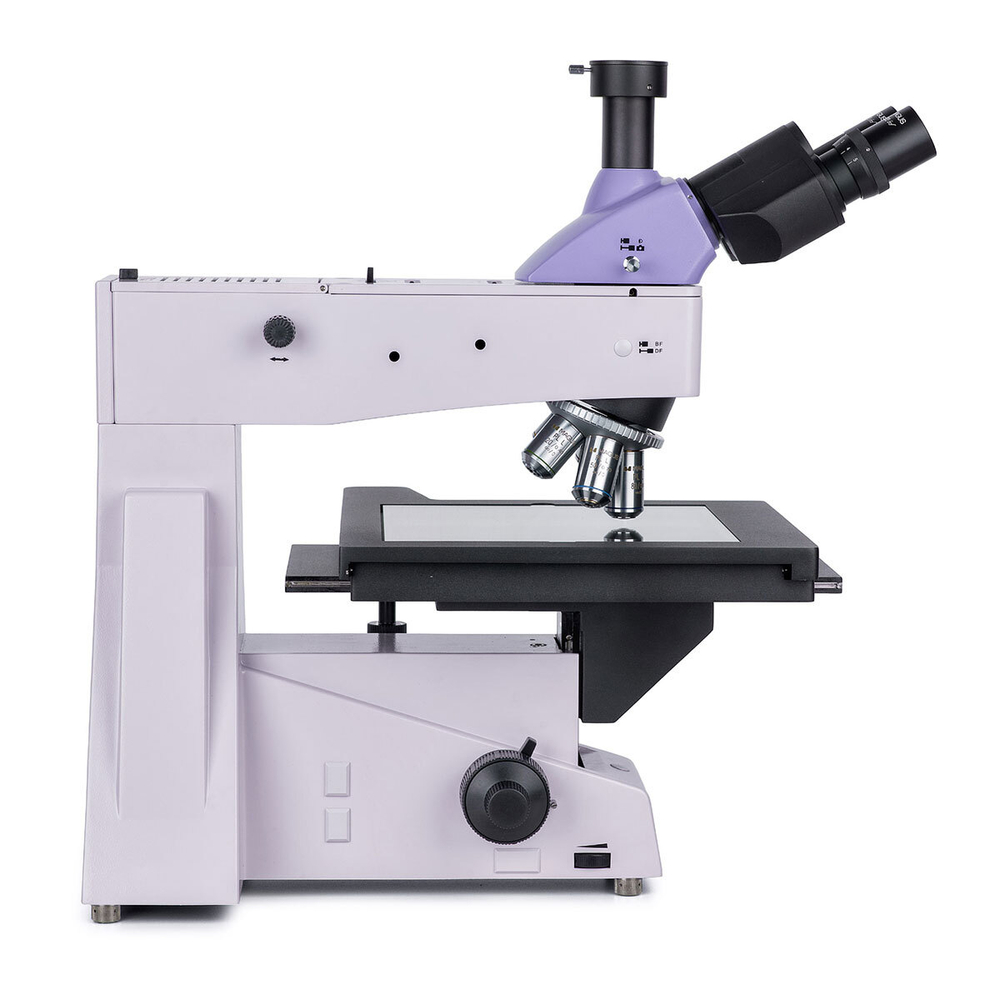

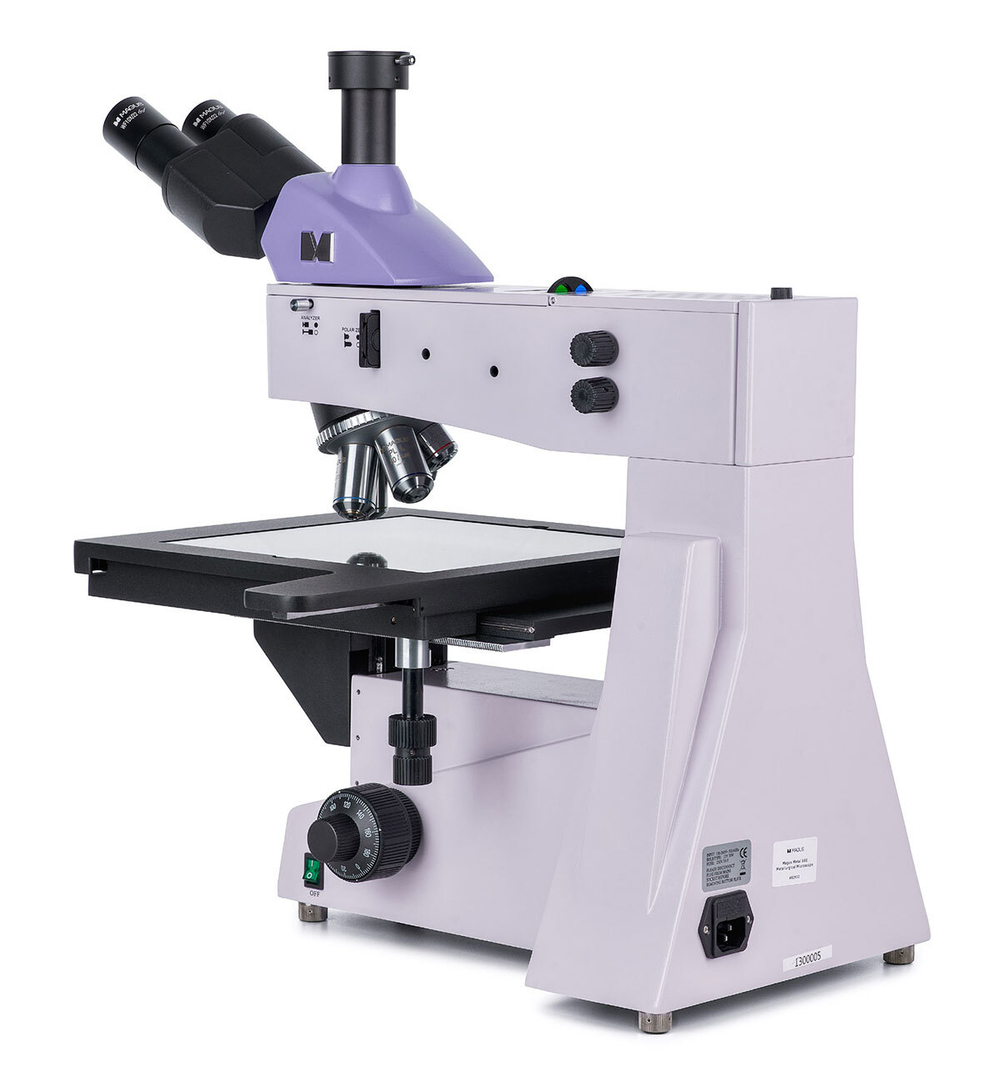

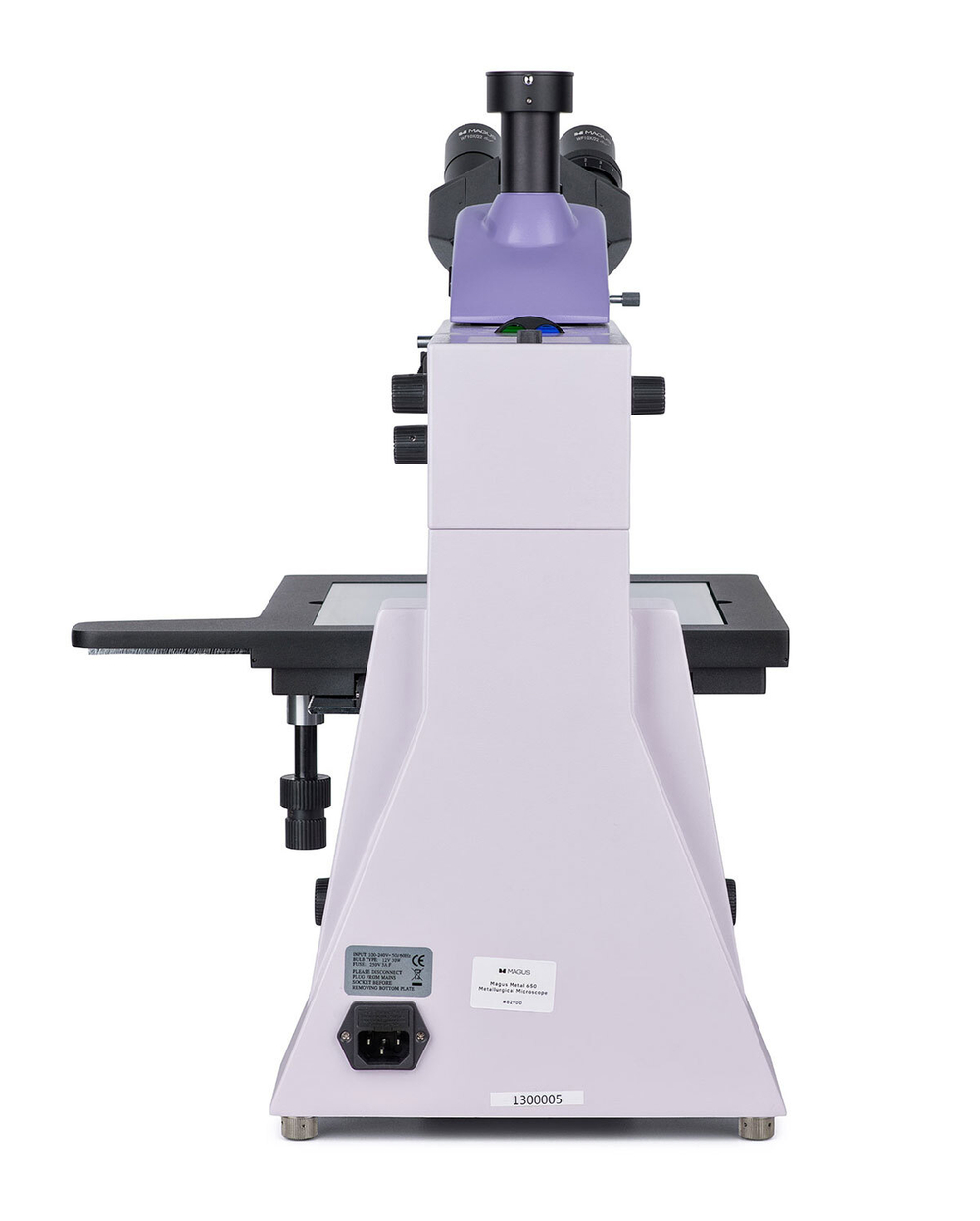

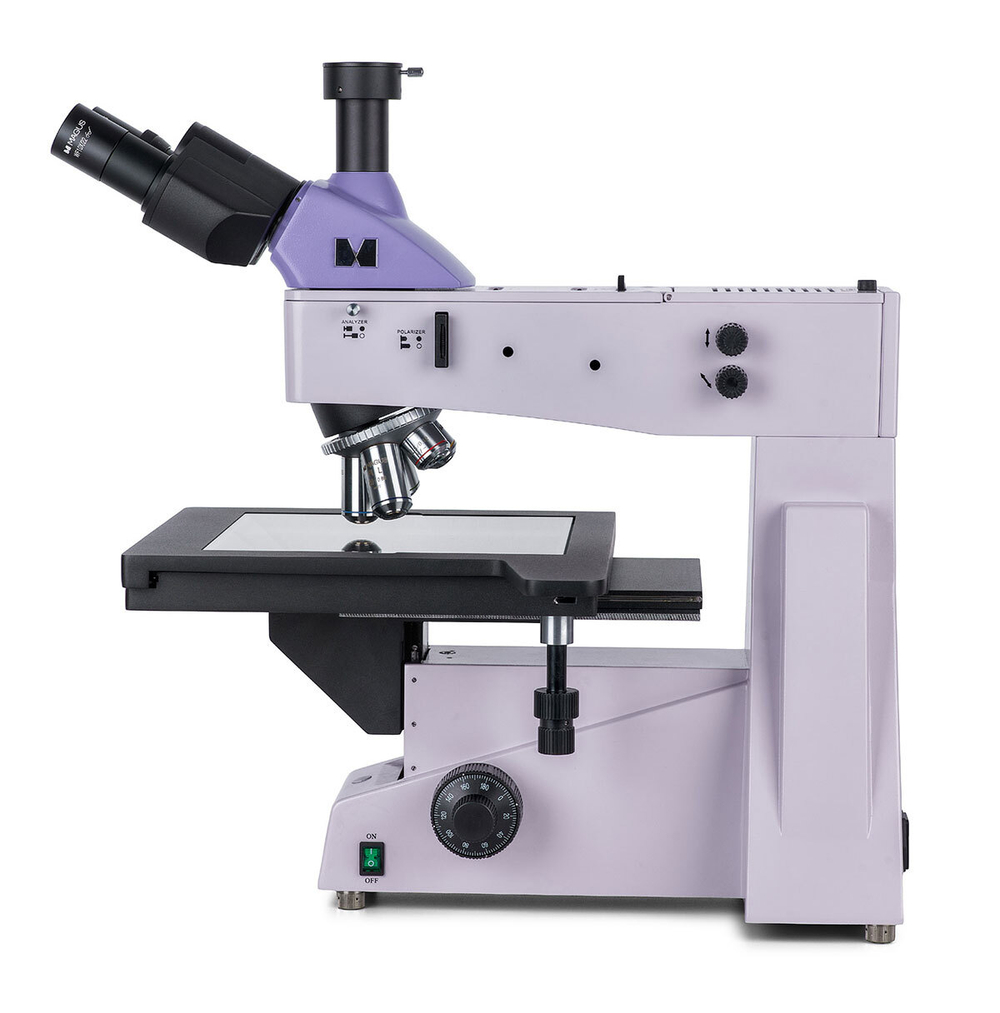

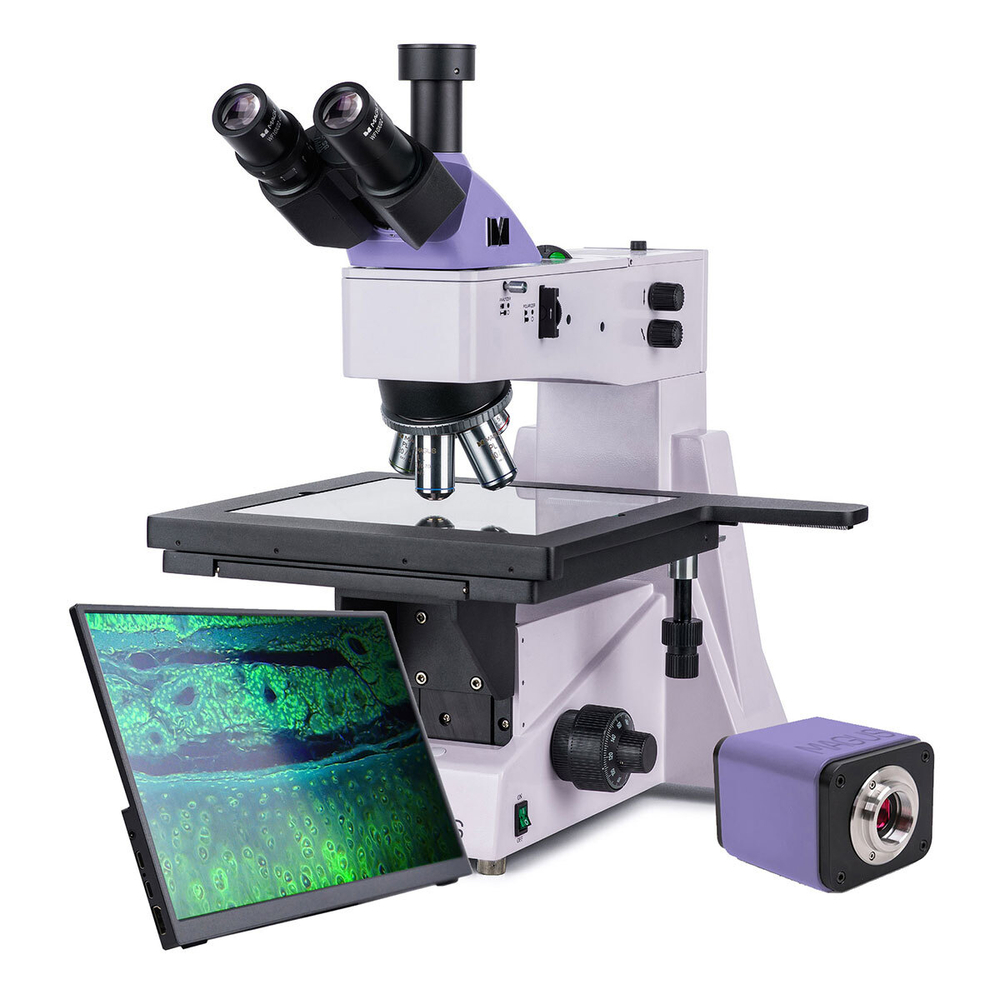

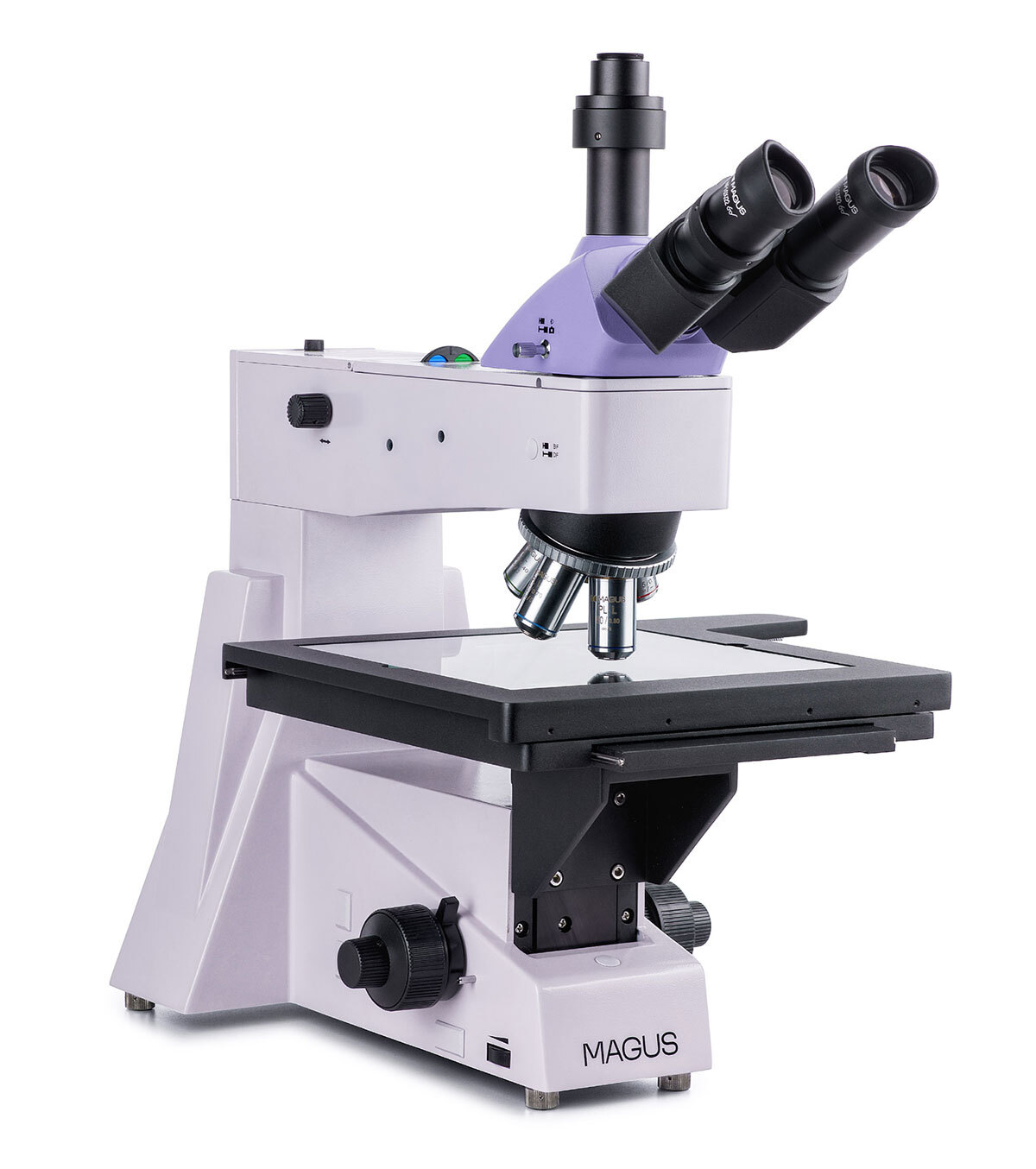

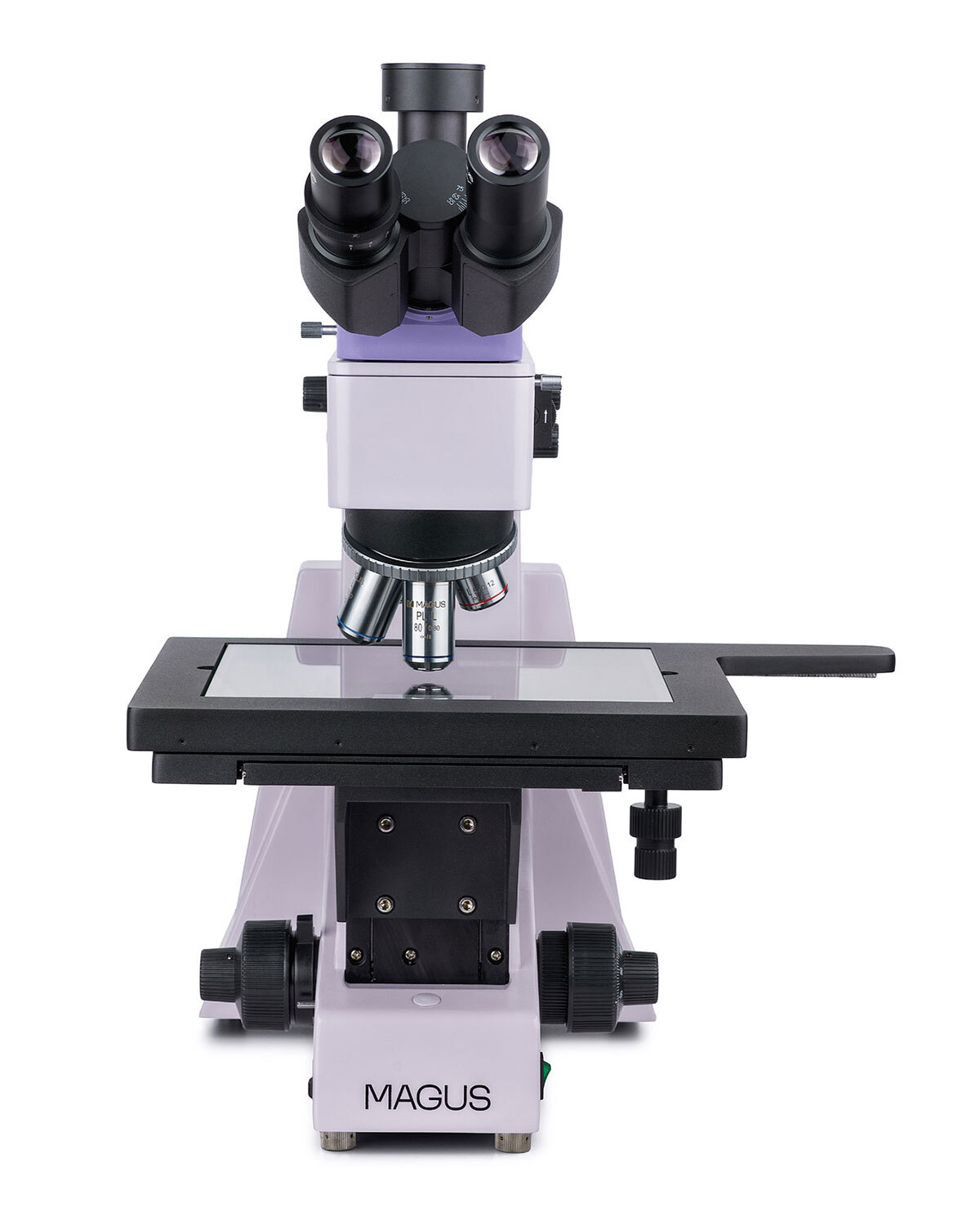

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера
Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток.
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру.
Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

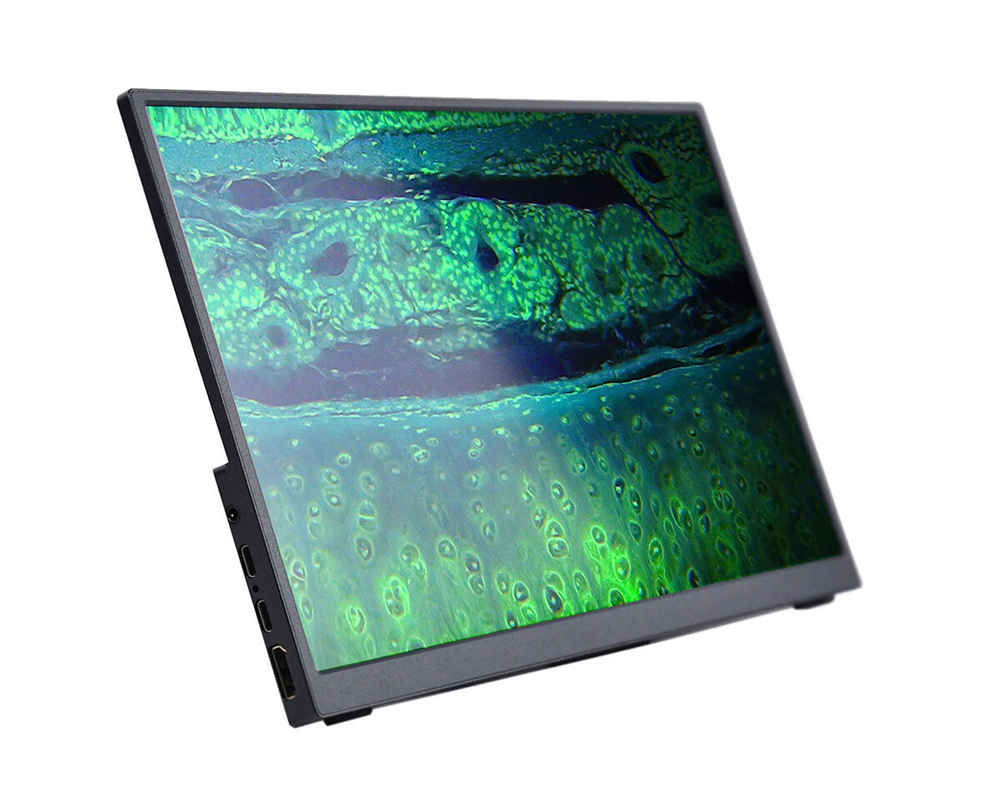

Монитор
Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

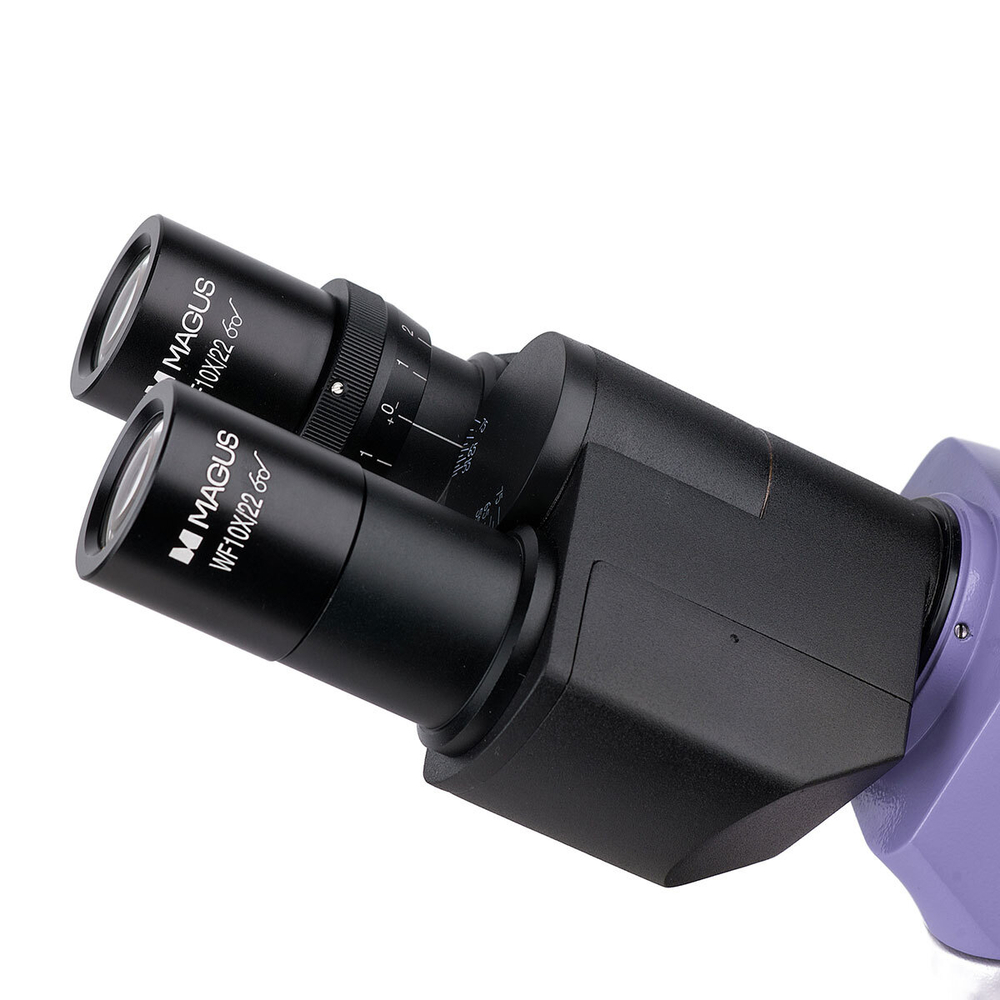

Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

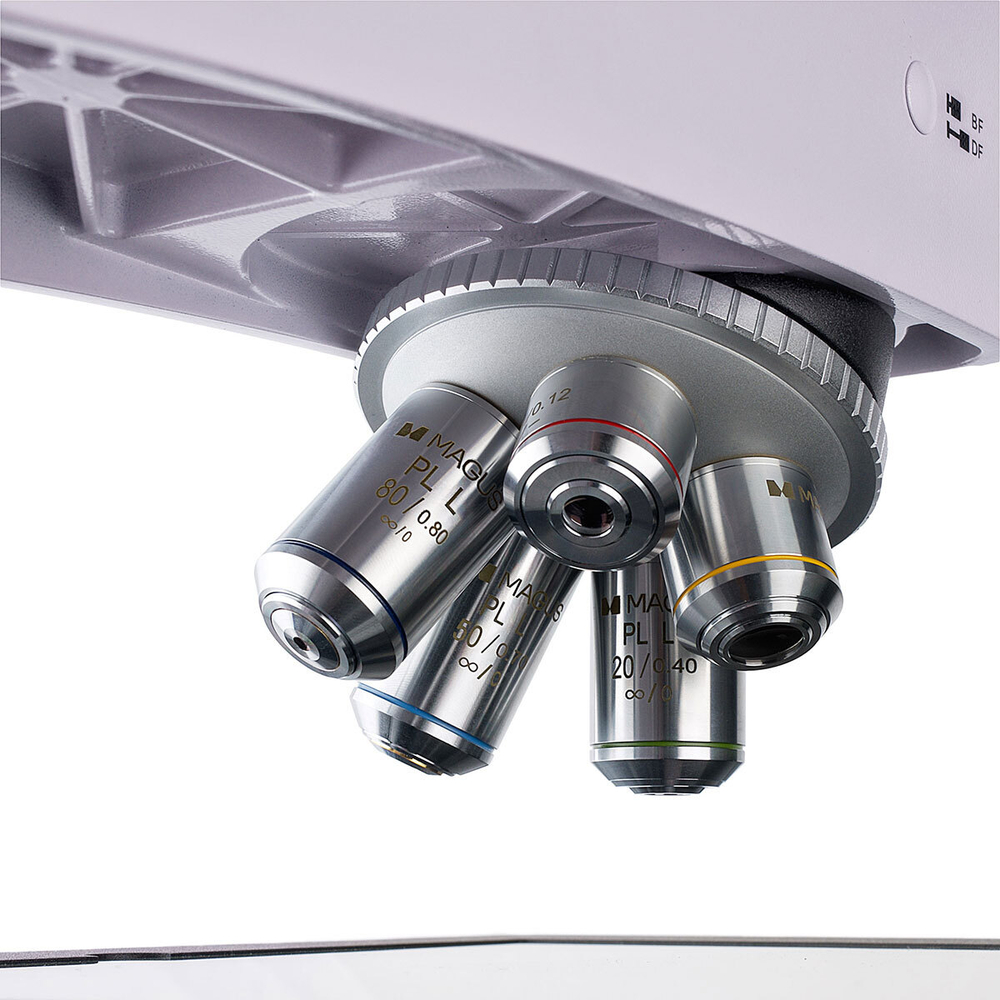

Револьверное устройство
Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

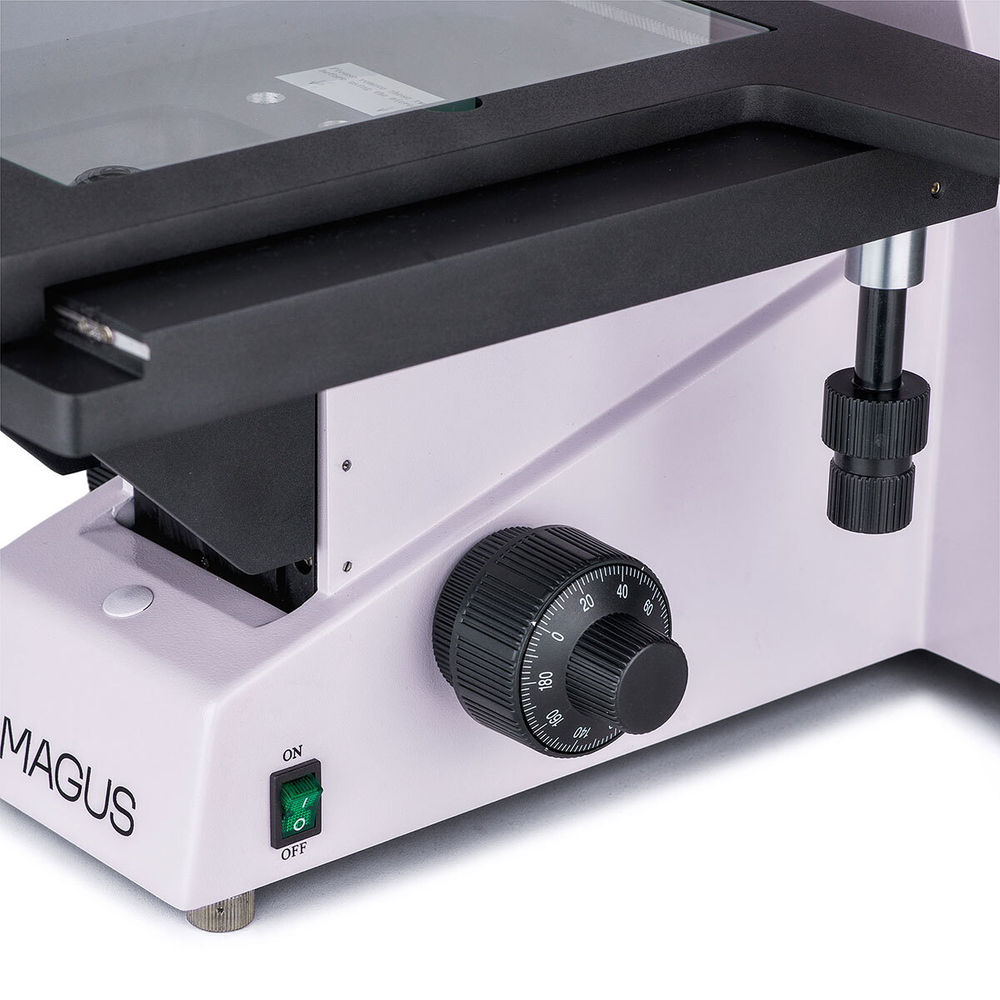

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.
Предметный столик

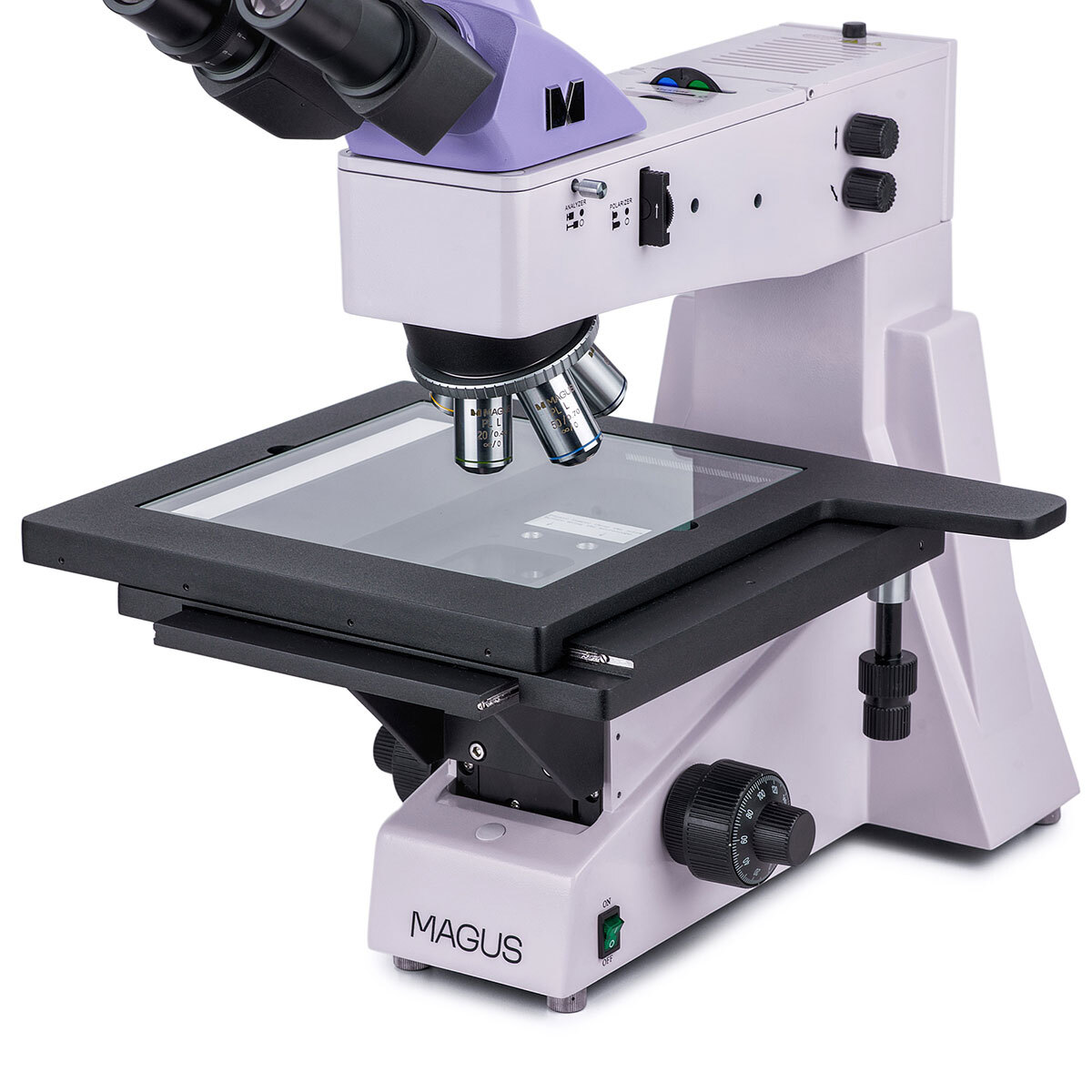

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.
Источник света
В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света

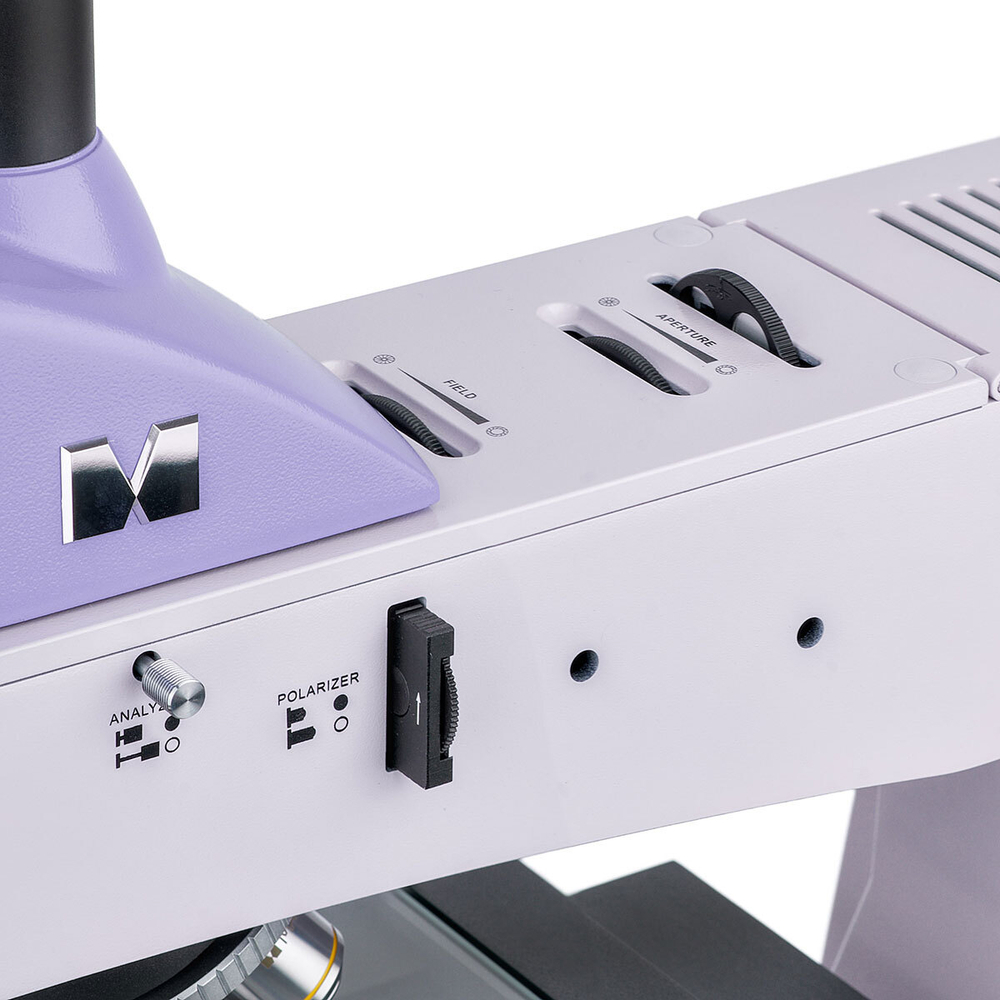

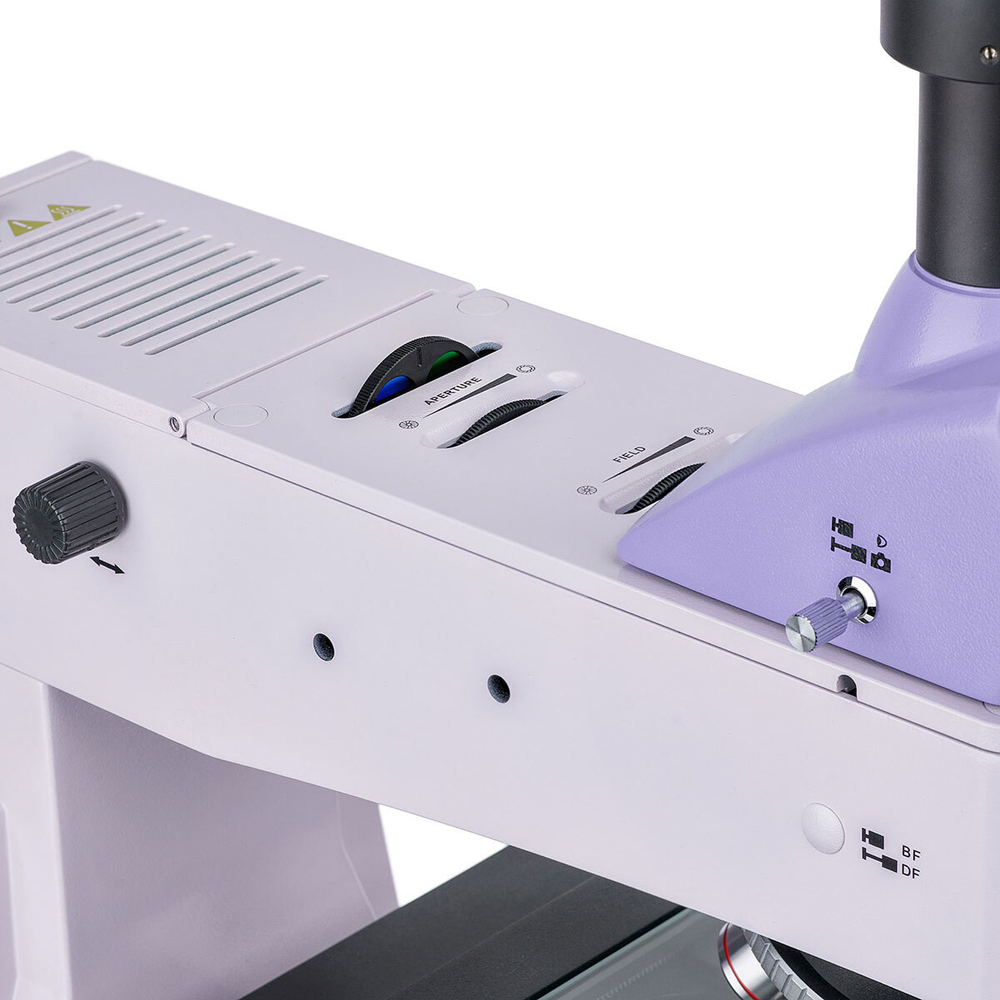

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных объектов большой протяженности и ширины
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
- Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
- Устройство простой поляризации для работы в отраженном свете
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с увеличенным ходом по обеим осям
- Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
- 60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

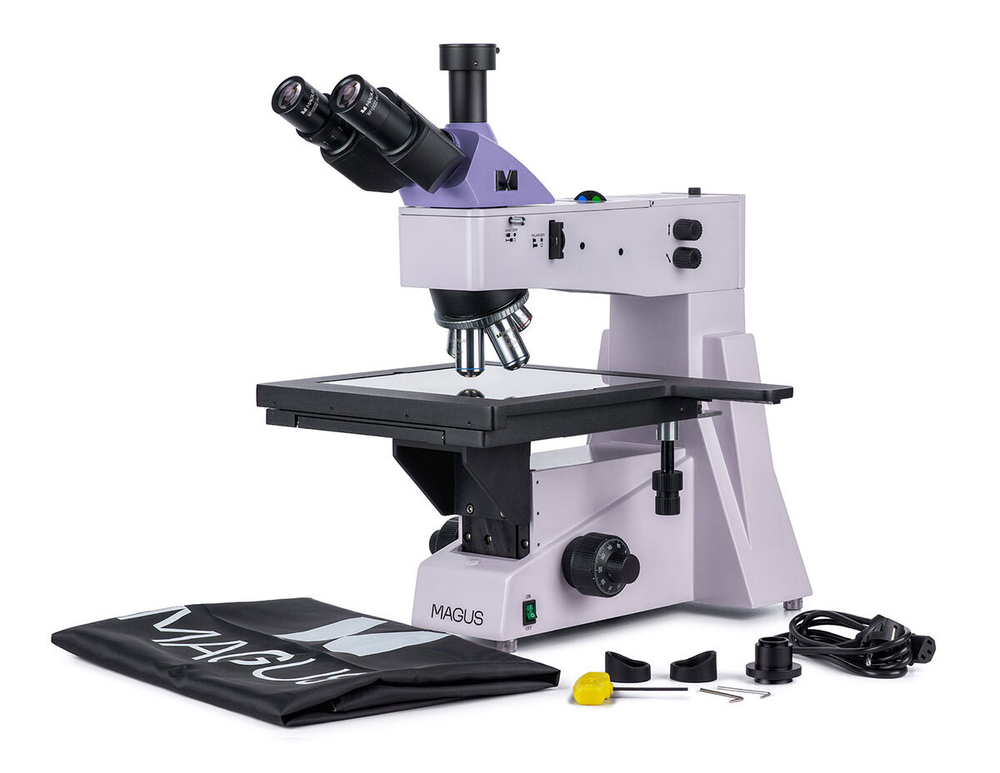

Комплектация:
- Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Калибровочный слайд
Характеристики
| Тип микроскопа | цифровые, световые/оптические, металлографические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Увеличение, крат | 50–800 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 3,98 (40x); 2,08 (60x); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 280x270, двухкоординатный механический |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Диоптрийная коррекция окуляров, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Подсветка | галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 220±22 В / 50 Гц |
| Тип лампы подсветки | 12 В/30 Вт |
| Светофильтры | матовый, желтый, зеленый, синий |
| Диапазон рабочих температур, °С | +5… +35 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Число мегапикселей | 2 |
| Чувствительный элемент | SONY Starvis Exmor CMOS, цветной, 1/2" (7,2х4,05 мм) |
| Размер пикселя, мкм | 3,75x3,75 |
| Чувствительность, вольт на люкс-секунду на длине волны 550 нм | 1175 мВ при 1/30 с |
| Возможность записи видео | есть |
| Кадровая частота | 60@1920х1080 (HDMI); 50@1920х1080 (USB) |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
| Выход | HDMI 1.4, USB (мышь), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | сетевой адаптер 12 В/1 А |
| Диапазон рабочих температур, °С | –10... 50 |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Фото | *.jpg, *.tif |
| Видео | *.h264/*.h265, *.mp4 |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | поляризация, светлое поле |
| Цифровая камера в комплекте | есть |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Монитор | IPS, 13,3", 1920x1080 (Full HD), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
