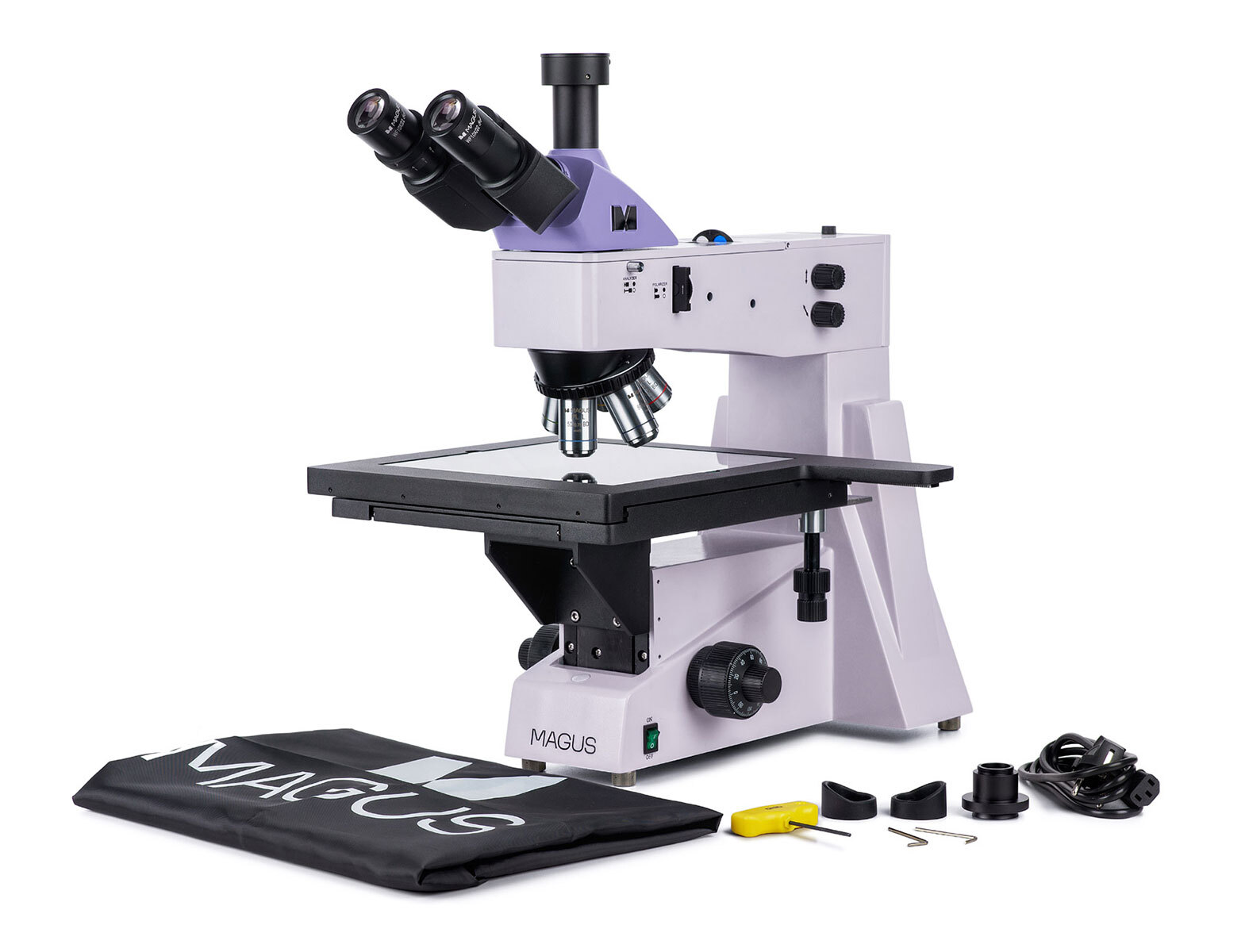

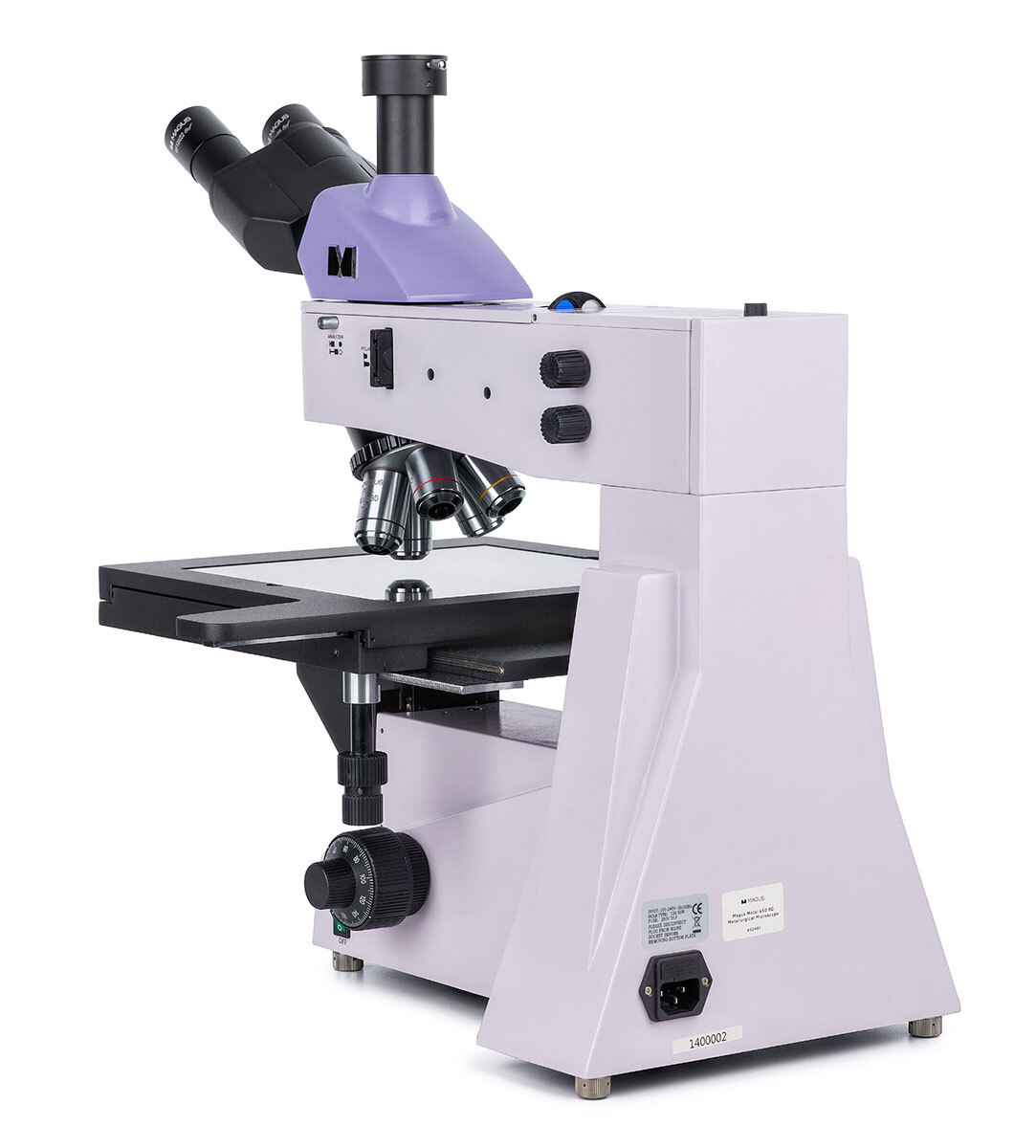

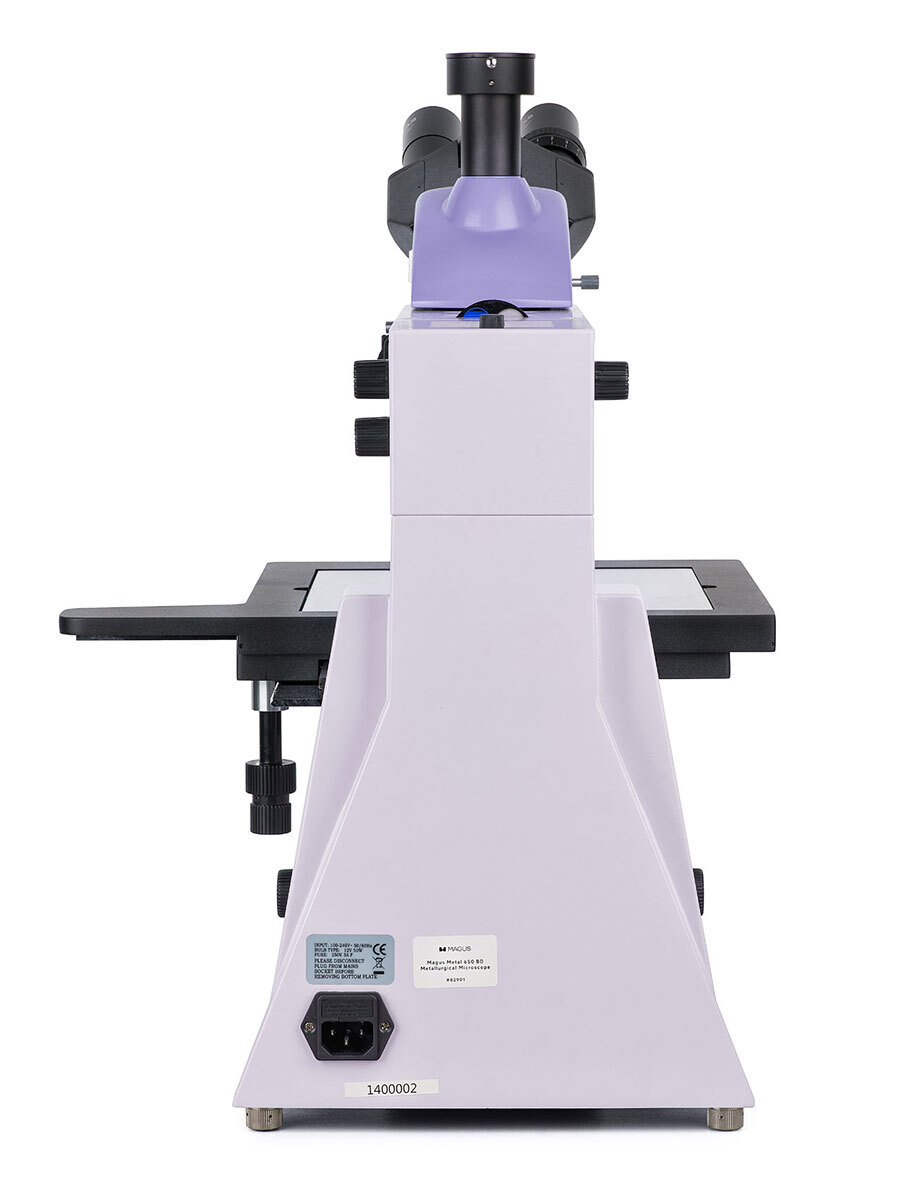

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора.
Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор
Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS .
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка

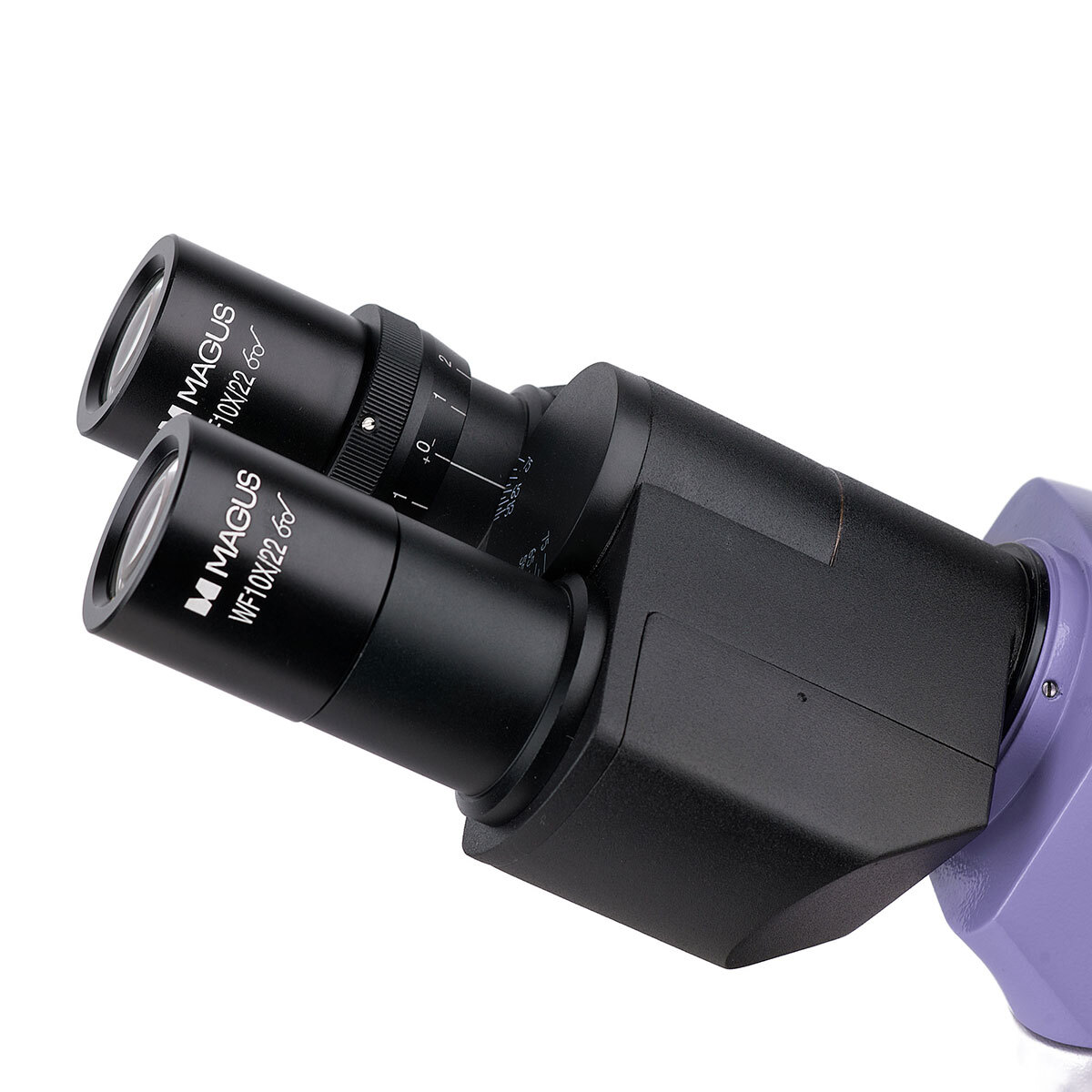

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.
Револьверное устройство

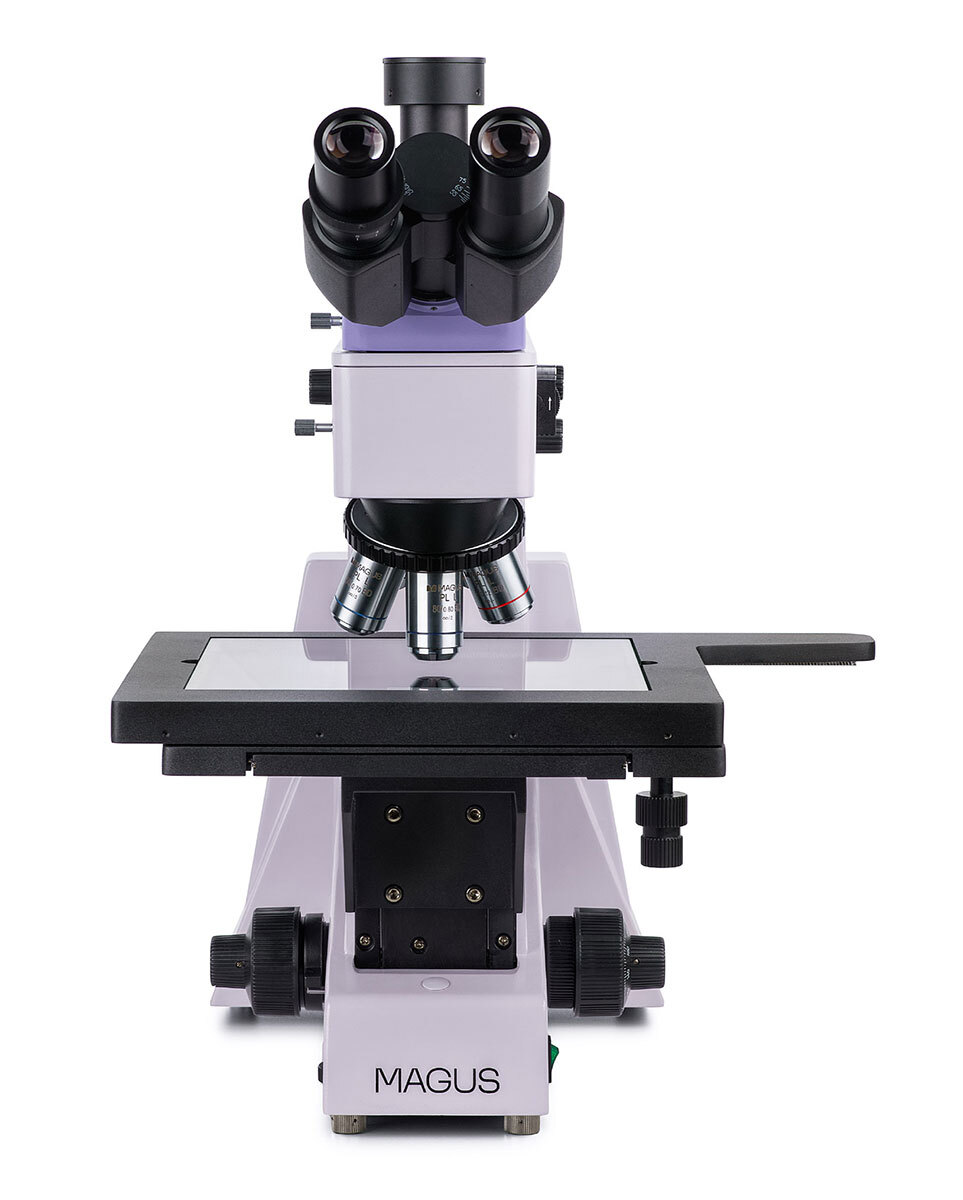

Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

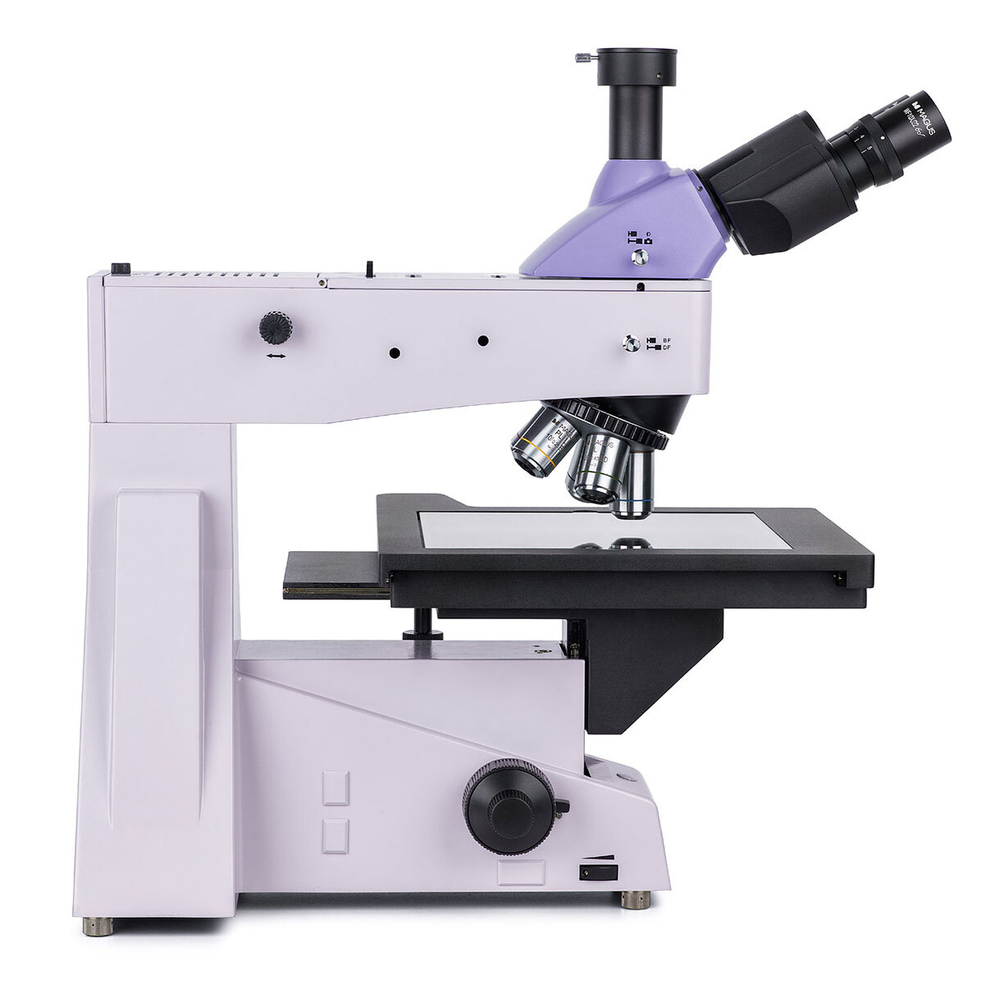

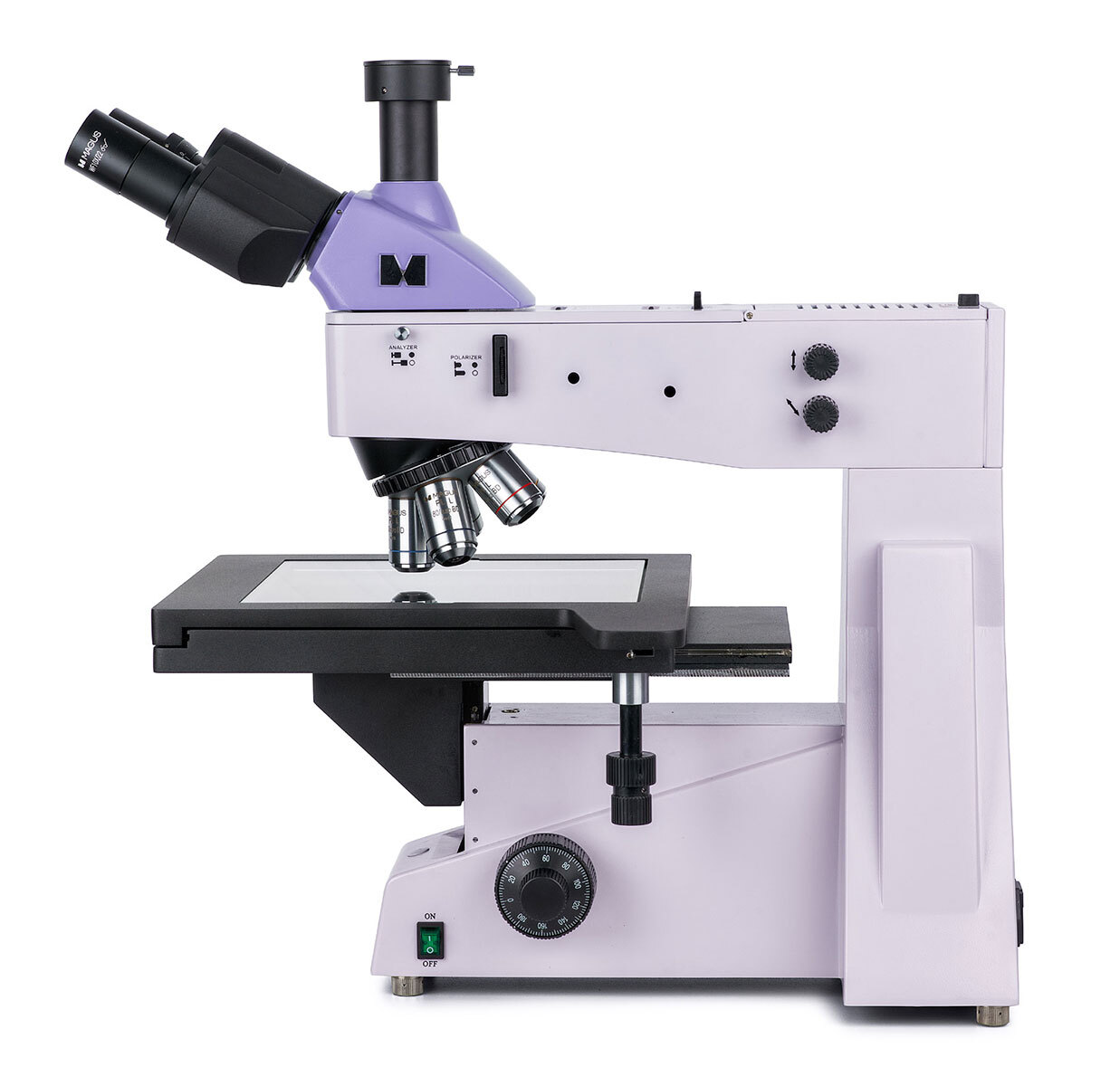

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

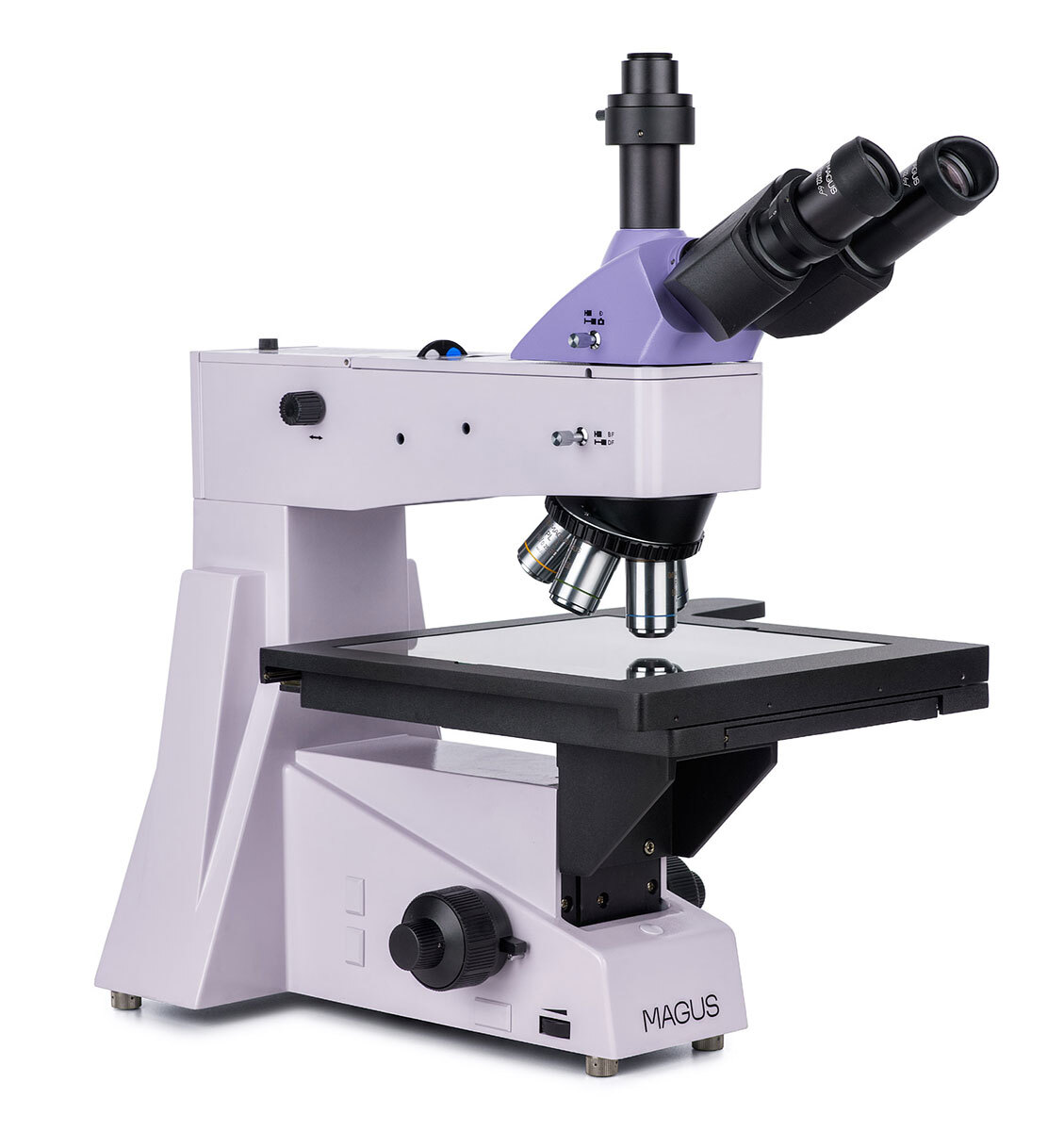

Предметный столик

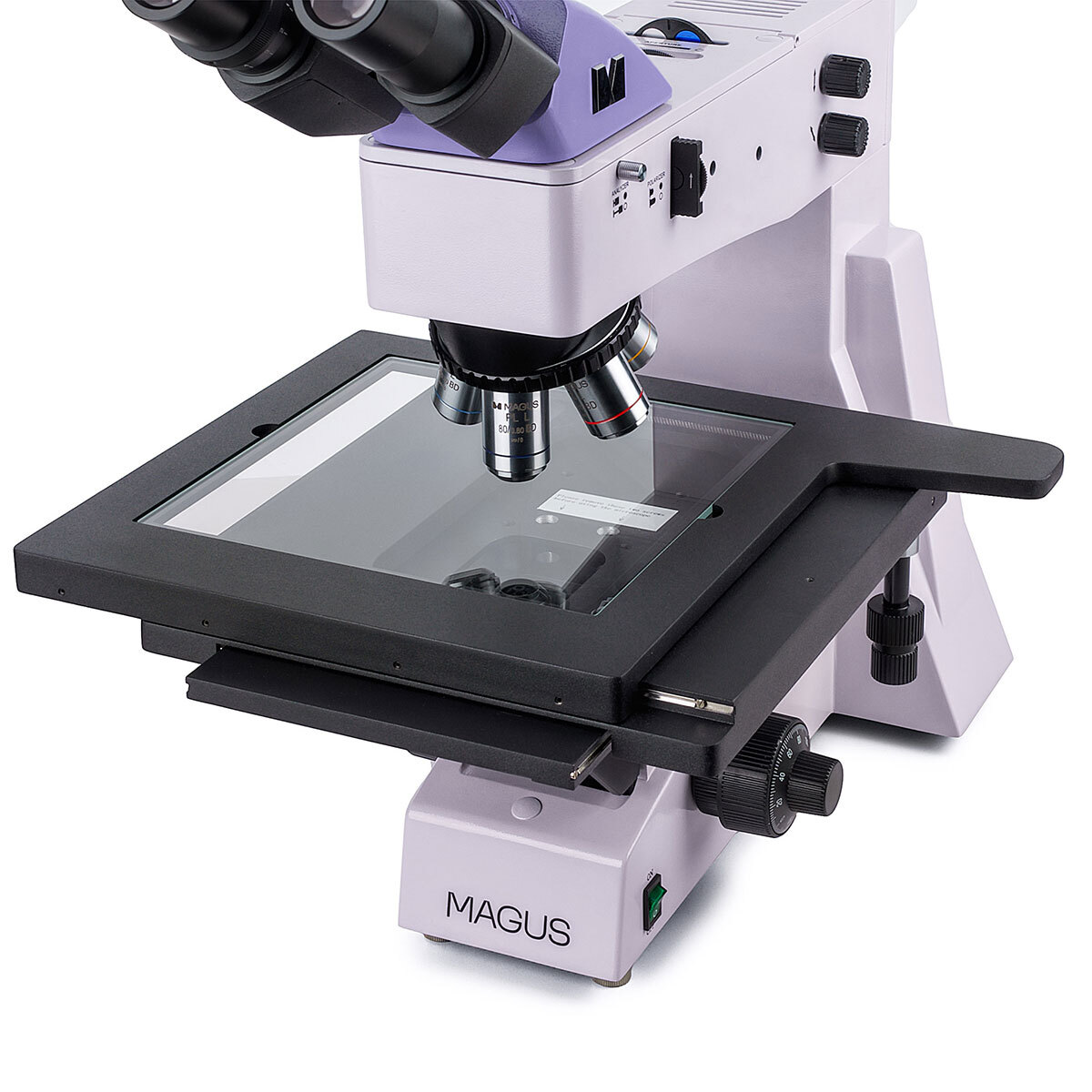

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.
Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света

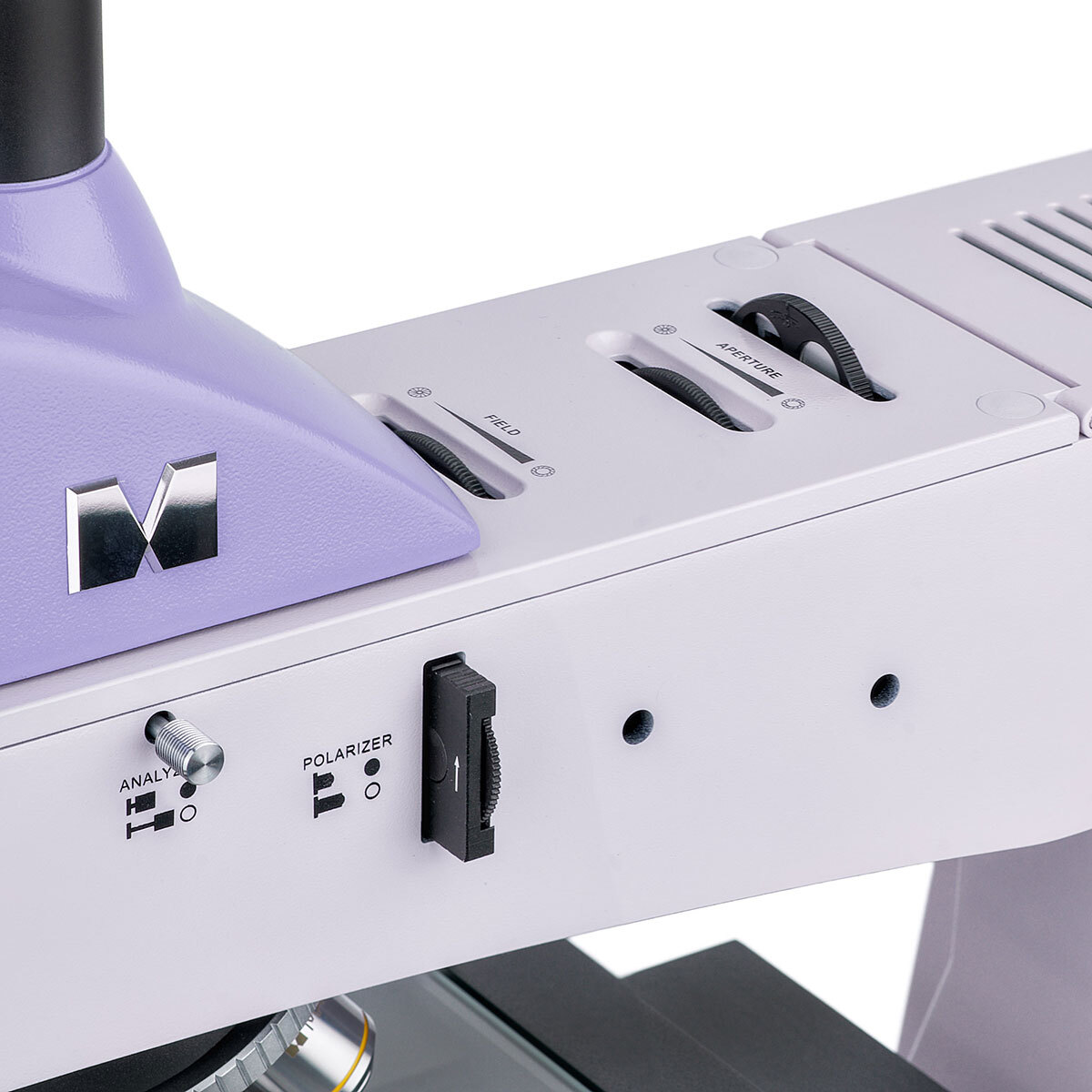

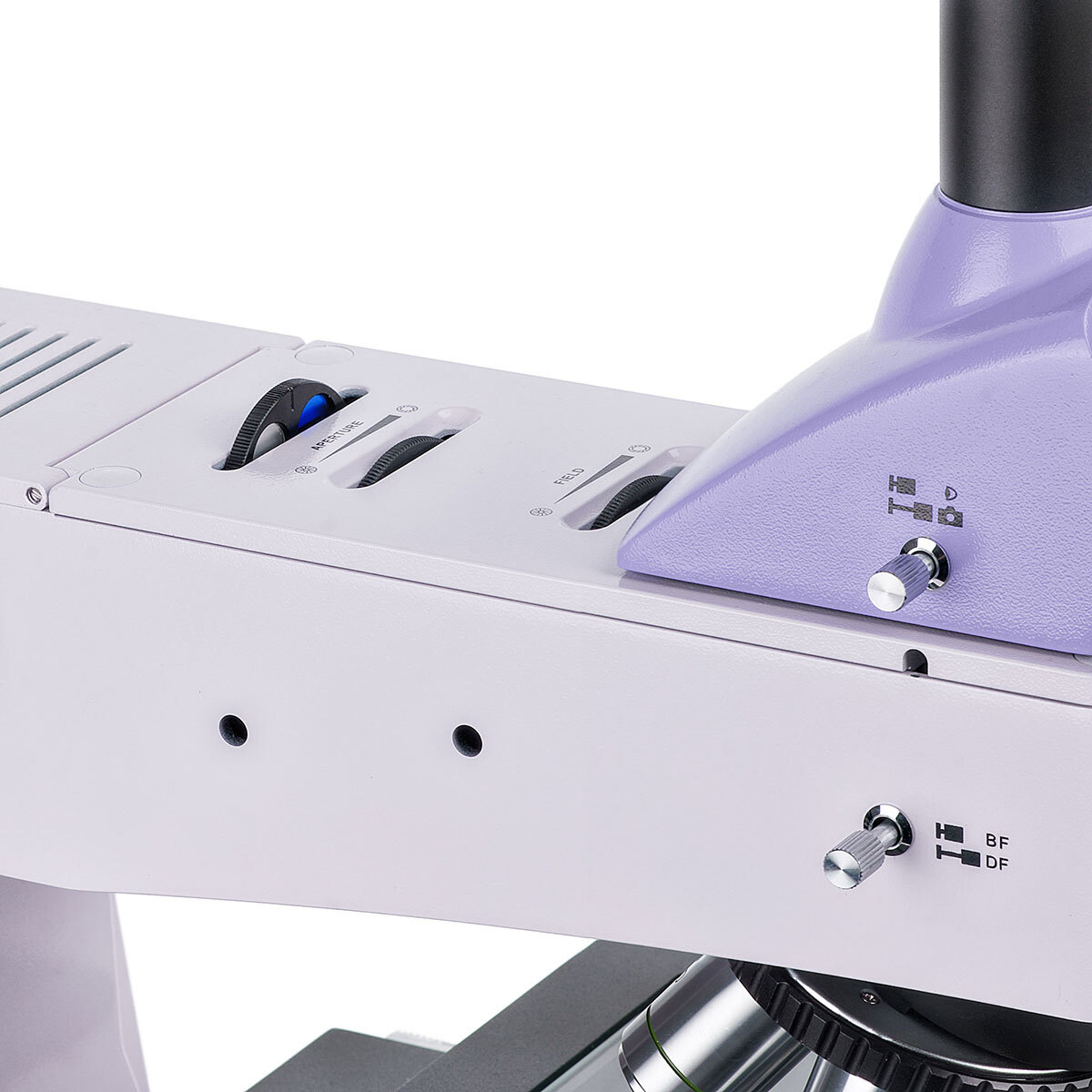

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных объектов большой протяженности и ширины
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
- Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
- Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
- Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
- В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с увеличенным ходом по обеим осям
- Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
Комплектация:
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
Характеристики
| Тип микроскопа | цифровые, световые/оптические, металлографические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Увеличение, крат | 50–800 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50х); 0,80 (80х); 3,0 (40x); 1,9 (60х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 280x270, двухкоординатный механический |
| Диапазон перемещения предметного столика, мм | 204/204 |
| Диоптрийная коррекция окуляров, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) |
| Подсветка | галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 220±22 В / 50 Гц |
| Тип лампы подсветки | 12 В/50 Вт |
| Светофильтры | матовый, желтый, зеленый, синий |
| Диапазон рабочих температур, °С | +5… +35 |
| Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля |
| Число мегапикселей | 8 |
| Чувствительный элемент | SONY Exmor/Starvis CMOS, цветной, 1/1,2"" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2,9x2,9 |
| Чувствительность, вольт на люкс-секунду на длине волны 550 нм | 1028 мВ при 1/30 с |
| Возможность записи видео | есть |
| Кадровая частота | 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0) |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
| Выход | HDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | сетевой адаптер 12 В/1 А |
| Диапазон рабочих температур, °С | –10... 50 |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Фото | *.jpg, *.tif |
| Видео | *.h264/*.h265, *.mp4 |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | поляризация, темное поле, светлое поле |
| Цифровая камера в комплекте | есть |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Максимальное разрешение | 3840x2160 пикс |
| Монитор | IPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
