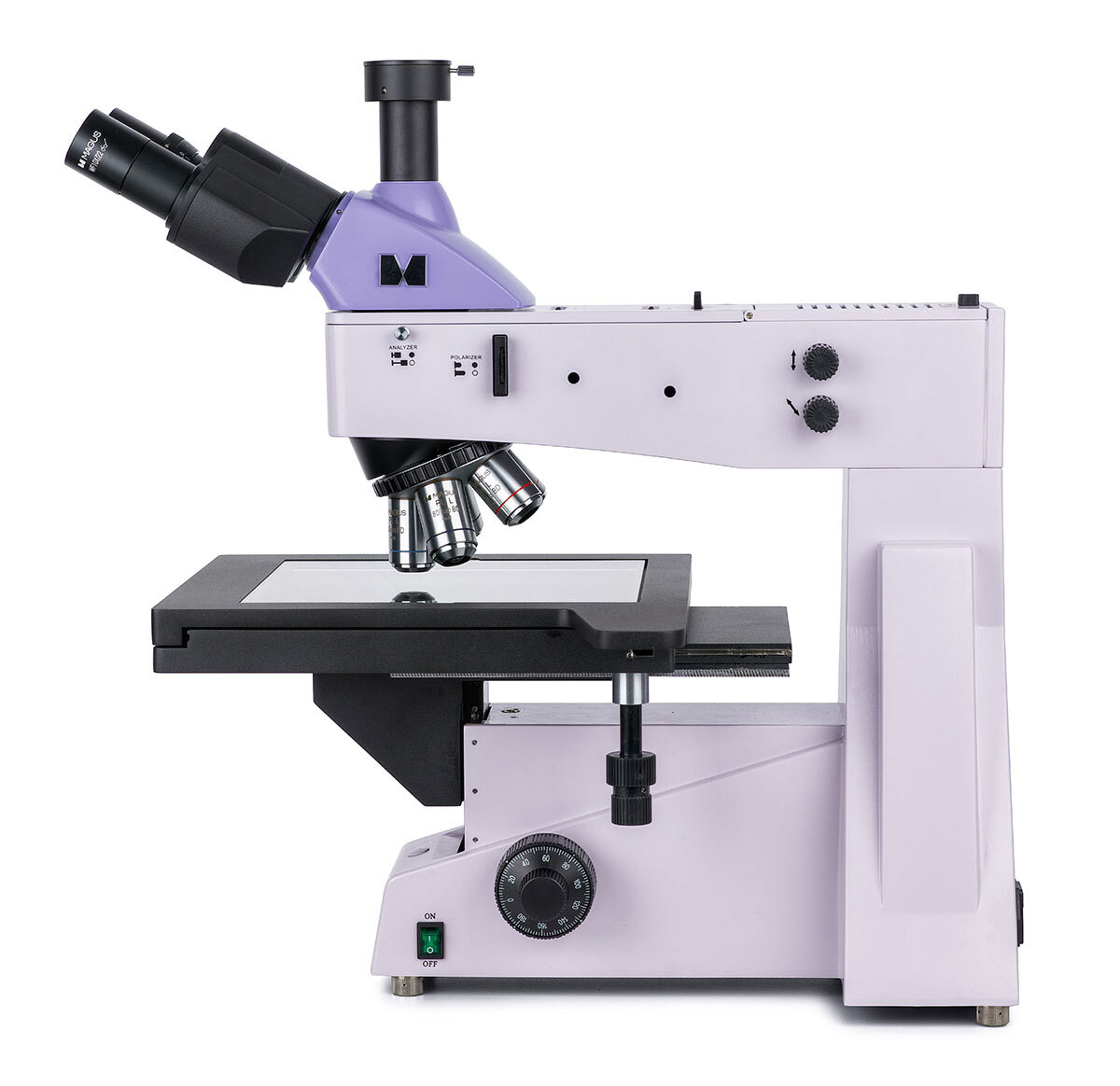

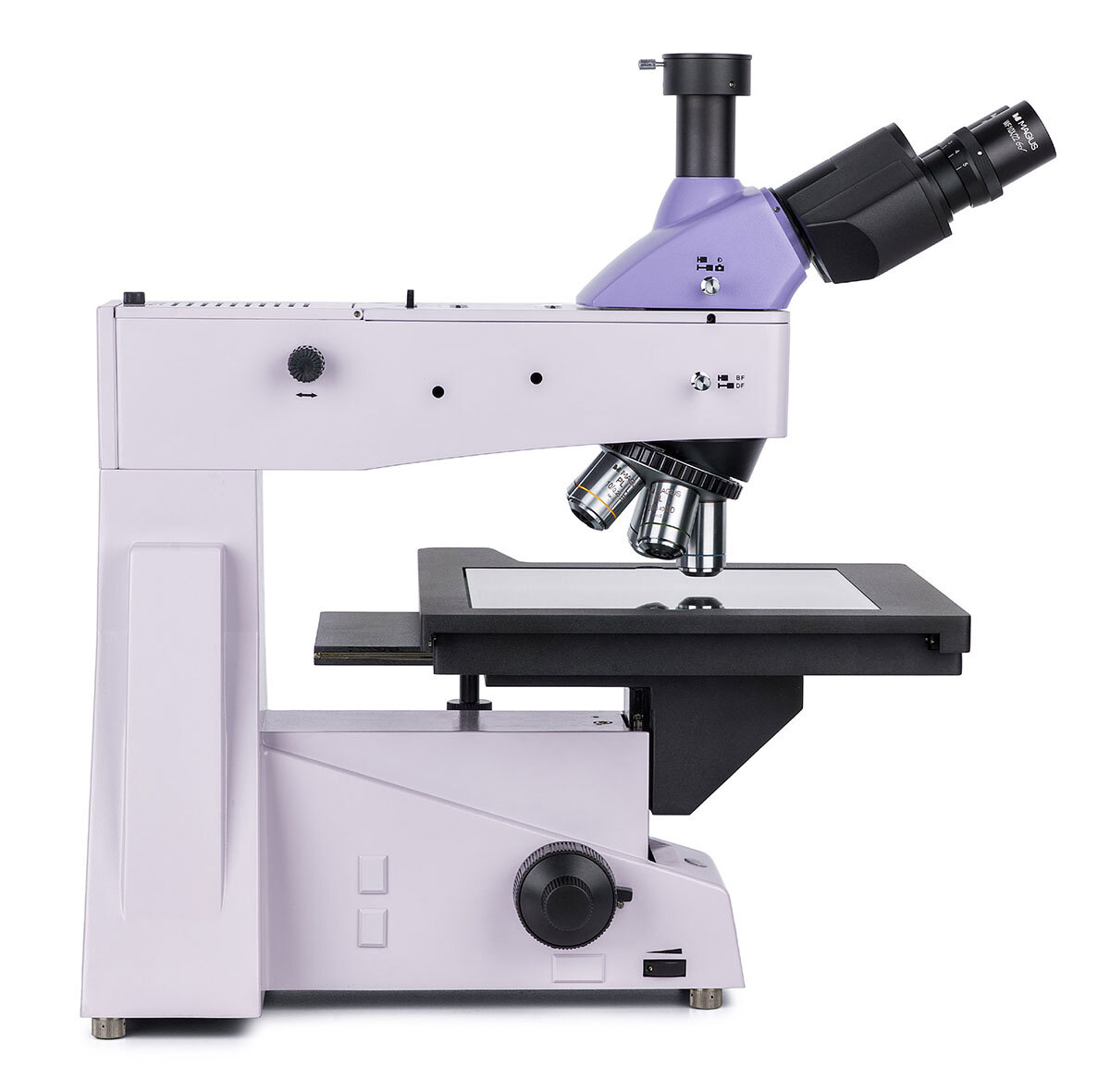

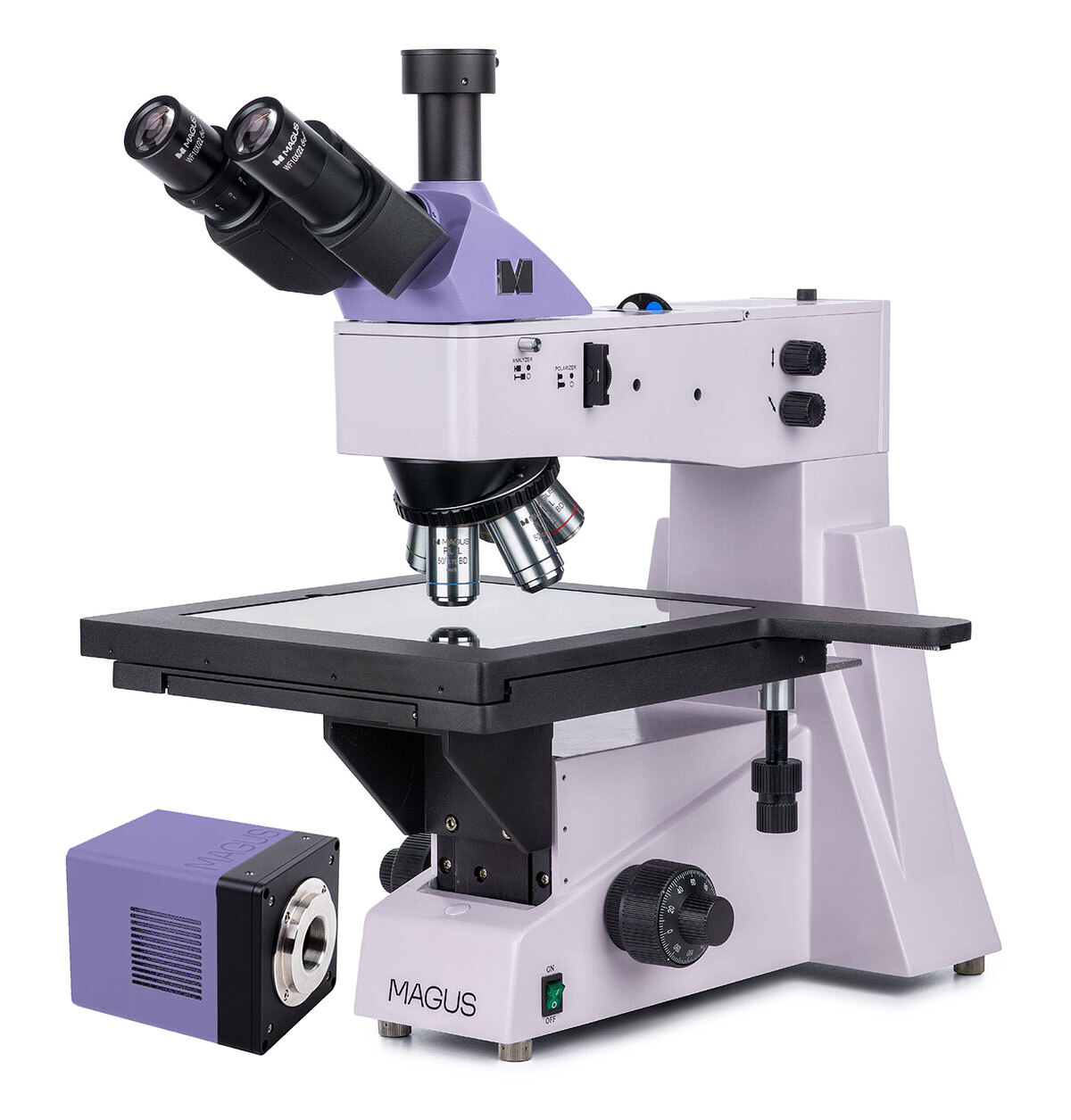

Микроскоп металлографический цифровой MAGUS Metal D650 BD

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка

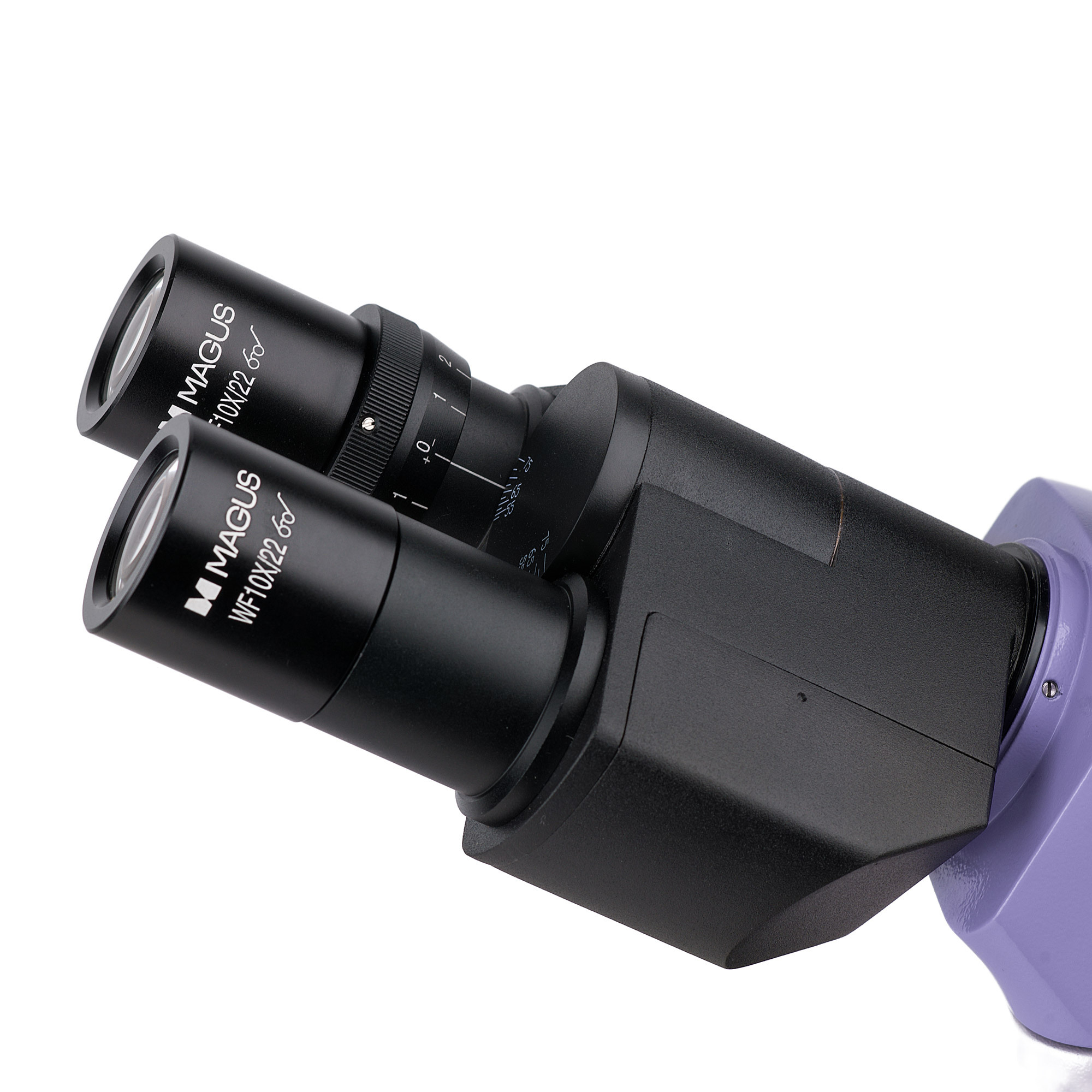

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

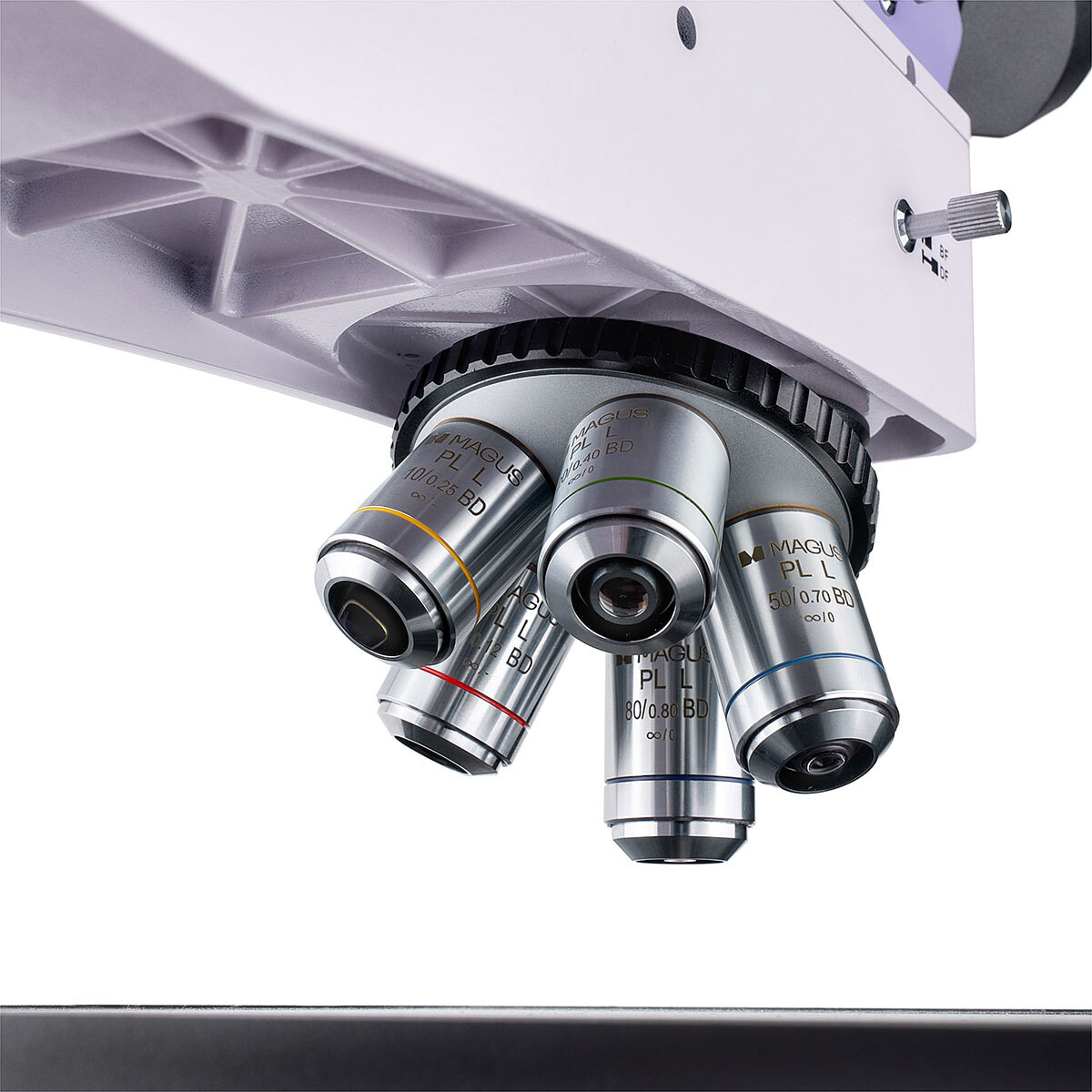

Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы

Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

Фокусировка

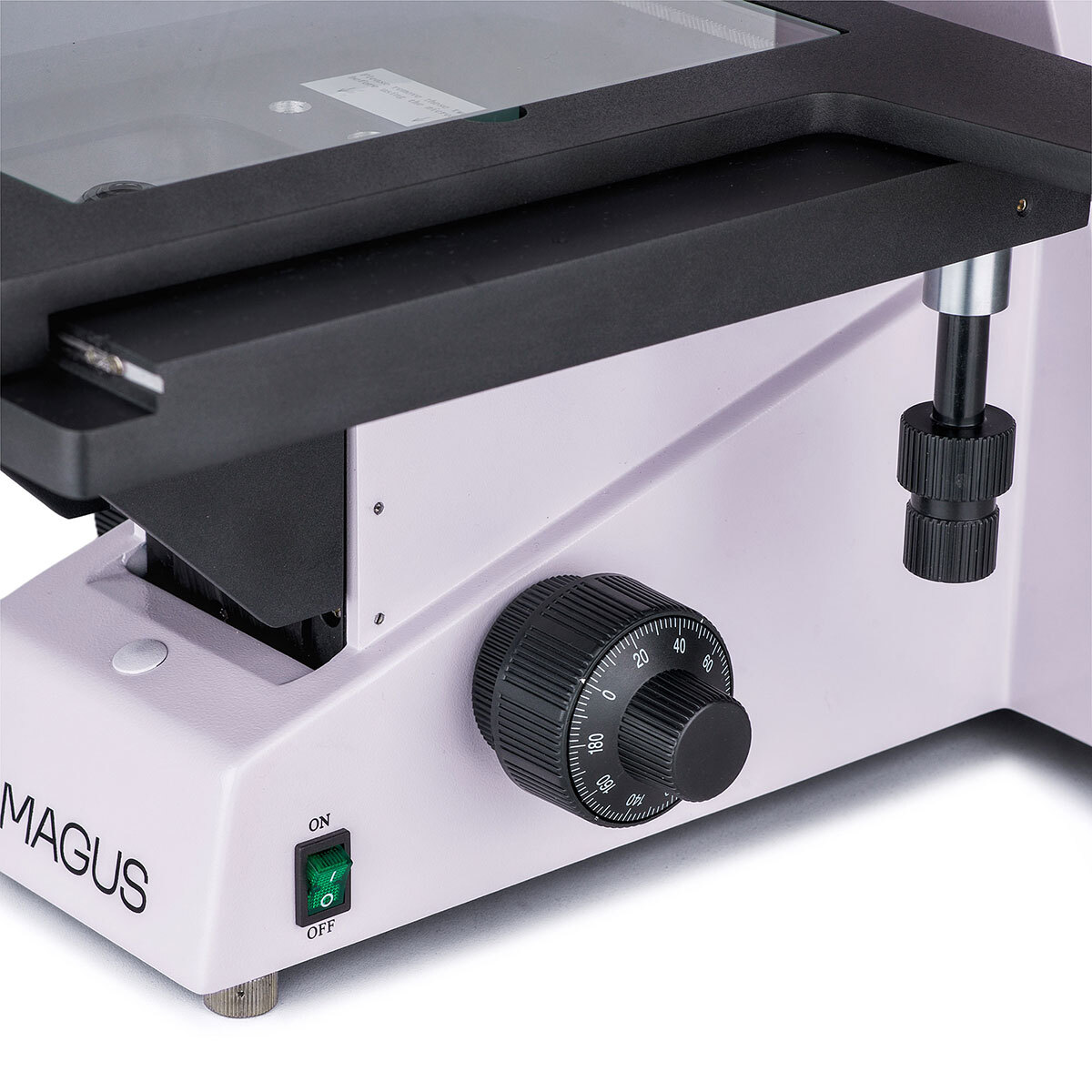

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой – кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

Предметный столик

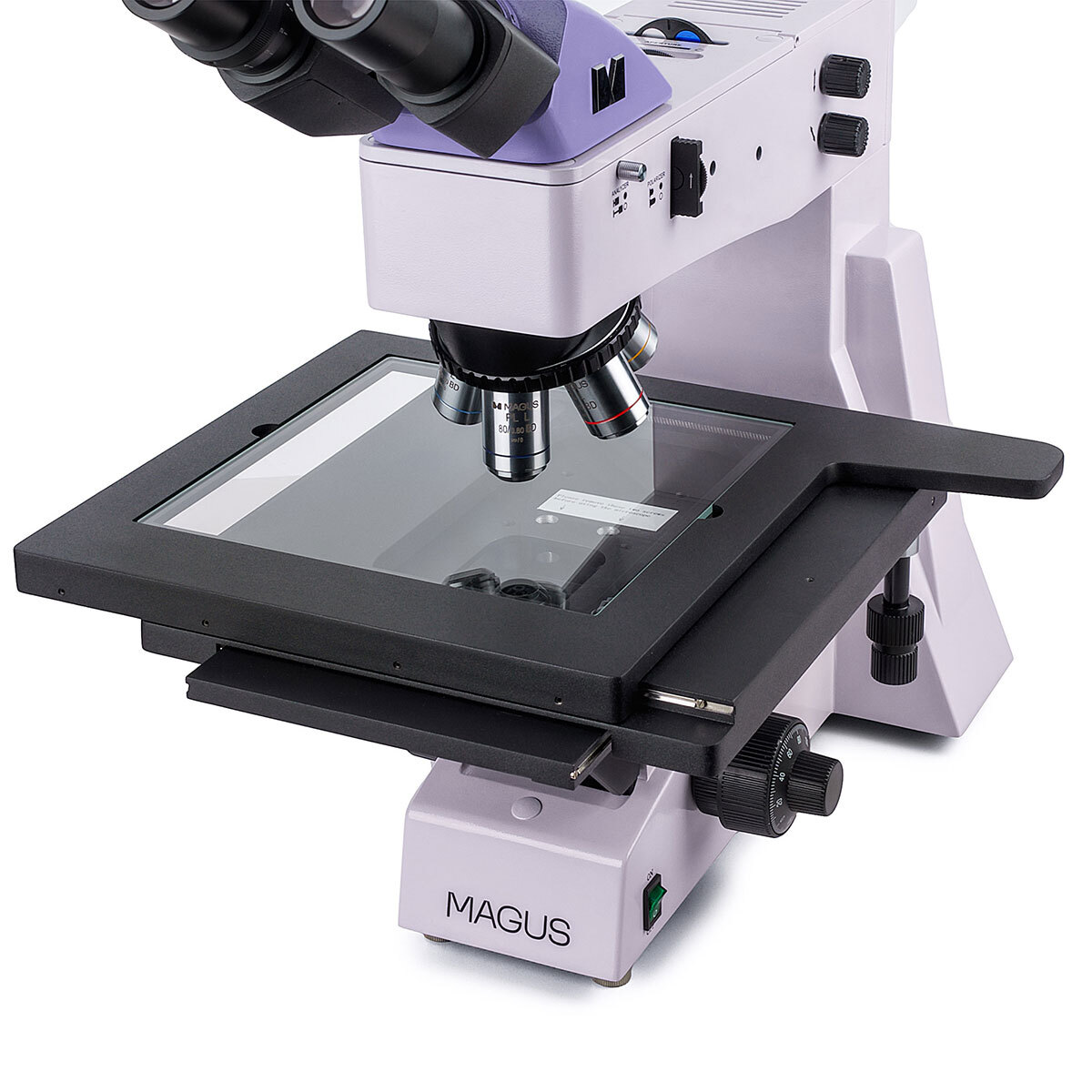

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.

Источник света

В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

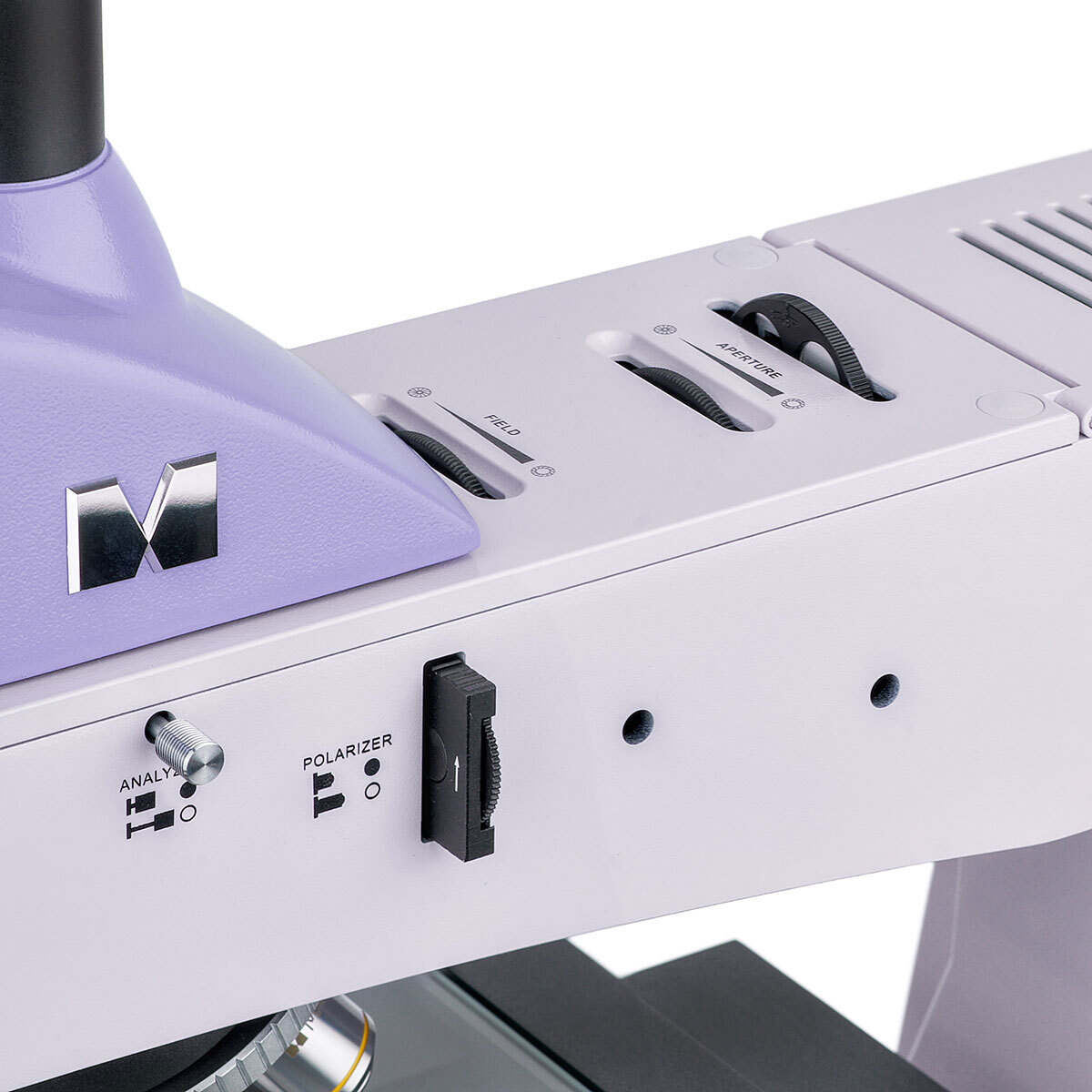

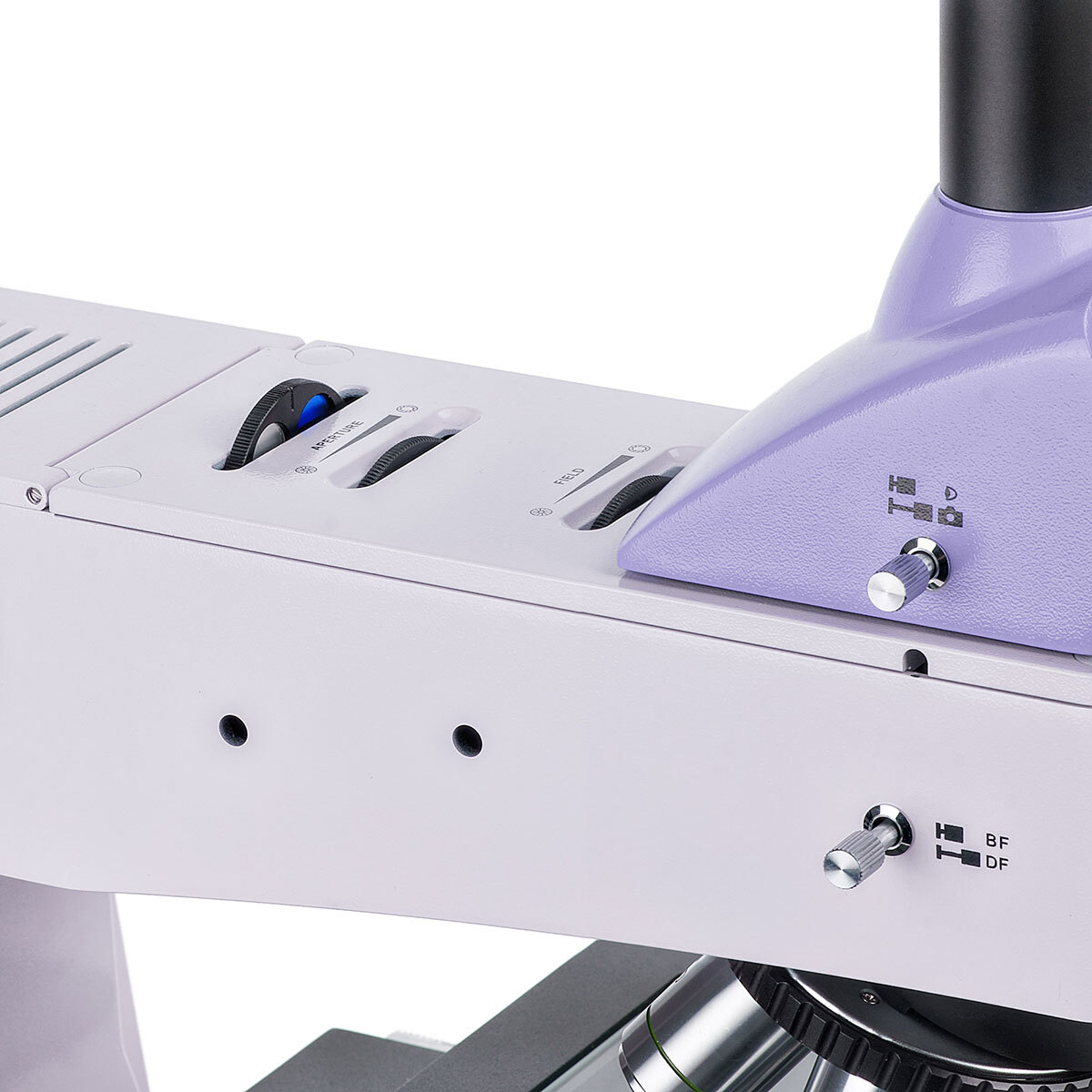

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.

Аксессуары

Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности микроскопа:

• Применяется для изучения непрозрачных объектов большой протяженности и ширины
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с увеличенным ходом по обеим осям
• Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
• Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

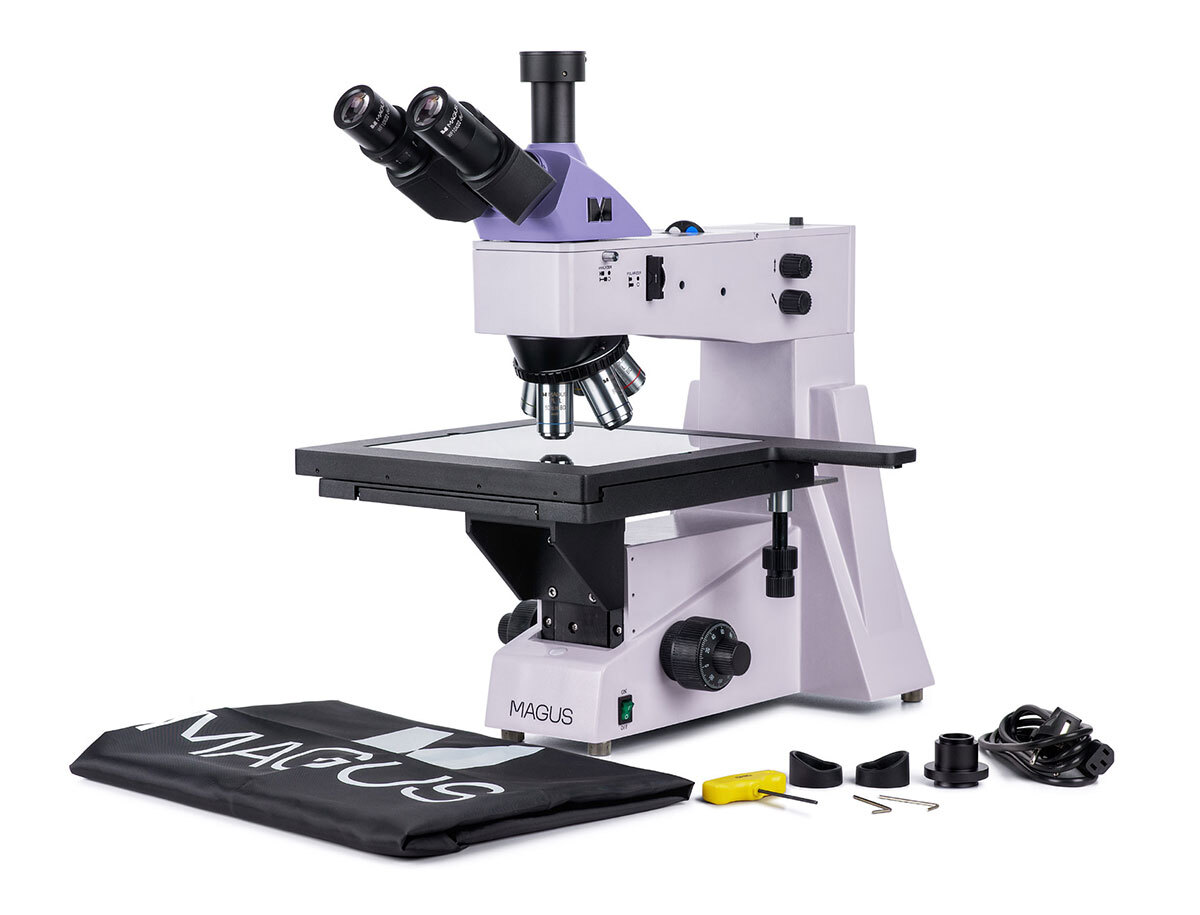

Комплектация:

• Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Калибровочный слайд
