Лабораторный стенд «Работа насосов различных типов» ✅ Арт. 15414

Лабораторный стенд «Работа насосов различных типов» (далее стенд) может применяться для проведения лабораторных и практических работ по тематике «Насосное и компрессорное оборудование» в высших и средних профессиональных учебных заведениях.

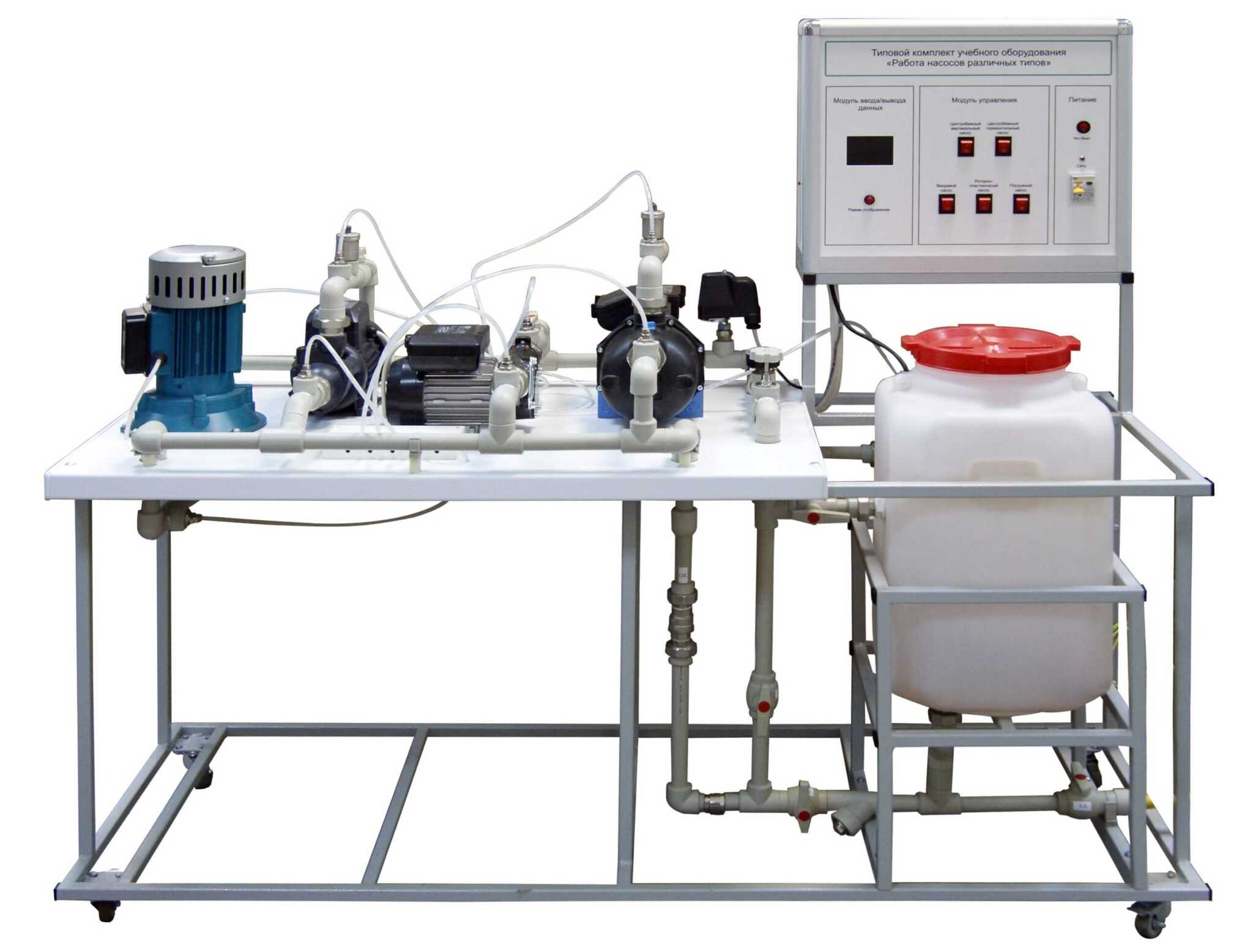

Стенд выполнен в виде сварной рамы из стального профиля, с полимерным покрытием. На раме смонтированы различные объекты исследования, объединенные в гидравлическую систему.

В нижней части рамы установлен бак гидравлический, для хранения воды. В нём же размещен погружной насос.

Также из бака осуществляется забор воды для остальных типов насосов, установленных на стенде.
На раме смонтирована гидравлическая система из полипропиленовых труб. В состав гидравлической системы входят следующие объекты исследования и вспомогательные элементы:

1. Центробежный вертикальный насос;
2. Центробежный горизонтальный насос;
3. Вихревой насос;
4. Роторно-пластинчатый насос;
5. Погружной насос;
6. Датчик расхода;
7. Датчики давления;
8. Реле давления;
9. Запорная арматура.

Для проведения лабораторных работ стенд укомплектован измерительной и управляющей системами. Все датчики, установленные на объектах исследования, подключены к измерительной системе. Управляющая система, обеспечивает включение и выключение насосов.

Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.

Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели, рассчитанную на установку 5 субмодулей.

Комплект поставки

1. Лабораторный стенд «Работа насосов различных типов»
2. Руководство по эксплуатации
3. Диск с учебным видеороликом
4. Диск с методическими материалами
5. Гарантийный талон
6. Паспорт
