Лабораторный стенд «Монтаж сантехнического оборудования» ✅

Стенд позволяет изучить принцип работы основных элементов санузла и водопроводной разводки, изучить принцип работы нагревательного элемента, предназначенного для подогрева воды. Позволяет детально изучить монтаж и устройство сантехнических элементов.

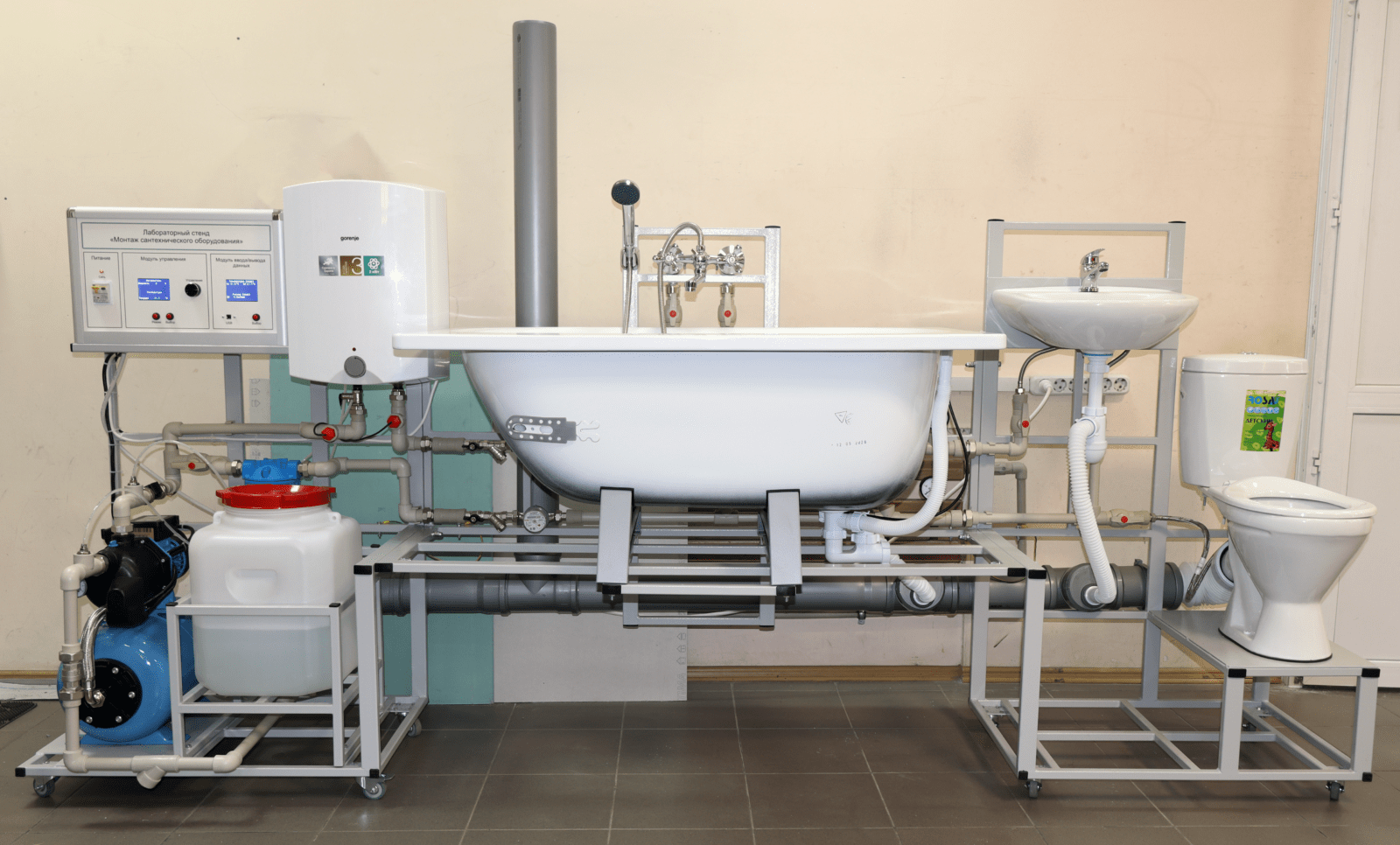

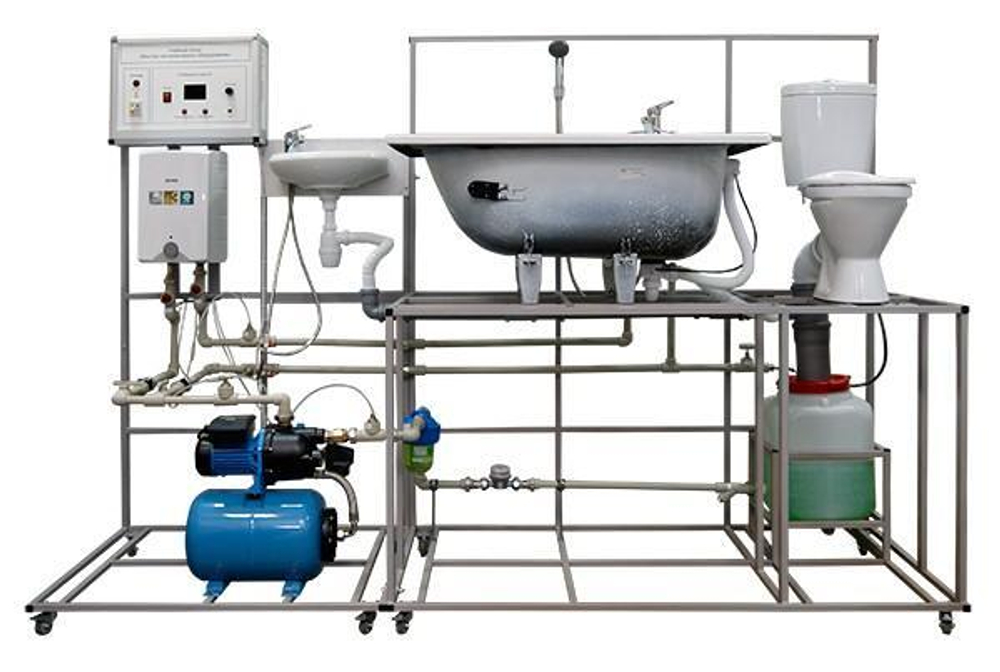

Стенд представляет собой сварную пространственную раму.

Рама установлена на колесных опорах с тормозами.

На раме смонтирована гидравлическая система водоснабжения, бытовые сантехнические приборы (ванна со смесителем, раковина со смесителем, унитаз, электрический водонагреватель).

В состав гидравлической системы входит, запорная арматура, фильтр грубой очистки, фильтр тонкой очистки, датчик расхода, насосная станция, обратный клапан, датчик температуры, датчик давления, накопительный бак, реле давления. Вся гидравлическая система выполнена из полипропиленового трубопровода d25 мм.

На конструкции установлен моноблок из металлического профиля с панелями из АBS пластика, панели которого окрашены в светлые тона и имеют текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Так же данный стенд имеет возможность с помощью интерфейса USB подключиться к ноутбуку. При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Не требует подключения к системе водоснабжения и канализации, автономная работа

Комплект поставки

1. Учебный стенд «Монтаж сантехнического оборудования»
2. Ноутбук с установленным ПО
3. Набор инструментов
4. Учебный видеоролик
5. Методические материалы
6. Программное обеспечение
7. Гарантийный талон
8. Паспорт
