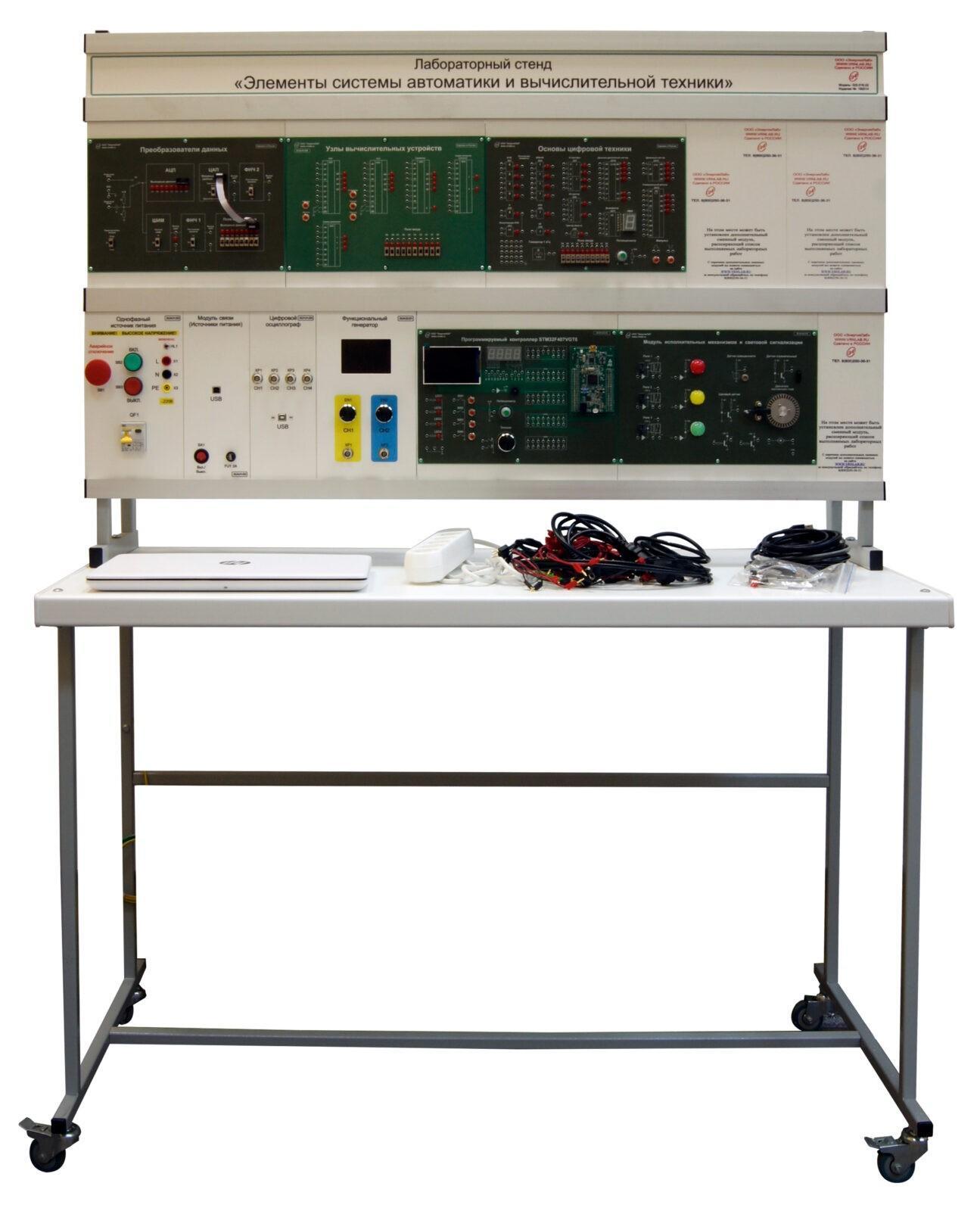

Лабораторный стенд «Элементы систем автоматики и вычислительной техники» ✅

Исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Комплект поставки

1. Лабораторный стол

Назначение
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.

2. Стойка для установки модулей

Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

3. Набор аксессуаров и документов:

1. 1. Ноутбук
   2. Комплект соединительных проводов и сетевых шнуров
   3. Паспорт
   4. Мультимедийная методика
   5. Программное обеспечение для работы с осциллографом
   6. Комплект технической документации:
      • Техническое описание оборудование
      • Краткие теоретические сведения
      • Руководство по выполнению базовых экспериментов

4. Комплект модулей

Назначение
Модули предназначены для выполнения лабораторно-практических работ.

Модуль «Основы цифровой техники» - 1 шт
Назначение Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.

Модуль «Узлы вычислительных устройств» - 1 шт
Модуль «Узлы вычислительных устройств» предназначен для проведения лабораторно-практических занятий по разделам: сумматоры, ПЗУ, ОЗУ, схемы контрорля четности, схемы сравнения.

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль «Преобразователи данных» - 1 шт
Модуль «Преобразователи данных» предназначен для проведения лабораторно-практических занятий по разделам: АЦП, ЦАП, ФНЧ, ШИМ.

Модуль «Программируемый контроллер» - 1 шт
Модуль «Программируемый контроллер» предназначен для проведения лабораторно-практических занятий по разделам: микроконтроллеры. Программируемый контроллер предназначен для обучения программированию контроллеров STM32.

Модуль «Исполнительные механизмы и световая сигнализация» - 1 шт
Модуль «Исполнительные механизмы и световая сигнализация» предназначен для совместной работы с управляющими модулями и служит для световой индикации и имитации работы исполнительных механизмов.
