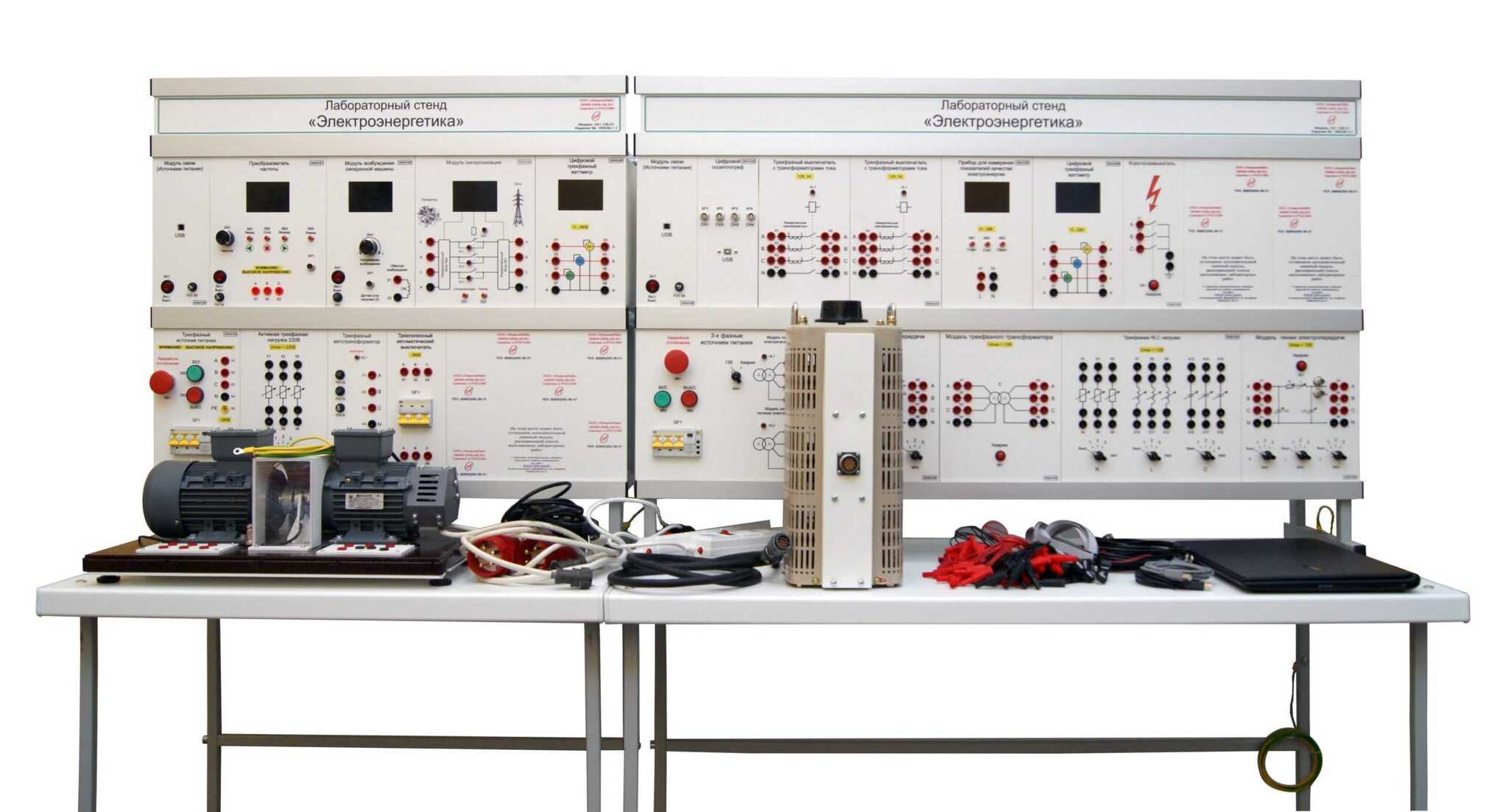

Лабораторный стенд «Электроэнергетика» ✅

Комплект лабораторного оборудования «Электроэнергетика» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Электроэнергетика» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Комплект поставки

1. Ноутбук
2. Электромашинный агрегат
3. Лабораторный стол – 2 шт.
4. Стойка для установки модулей - 2 шт.
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Мультимедийная методика
8. Программный комплекс ELAB
9. Техническое описание оборудование
10. Краткие теоретические сведения
11. Руководство по выполнению базовых экспериментов
12. Комплект модулей:

Модуль «Трехфазные источники питания» - 1 шт
Трехфазные источники питания предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (Источники питания)» - 2 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов.

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач.

Модуль «Трехфазная RLC нагрузка» - 1 шт
Назначение Трехфазная RLC нагрузка 12 В предназначена для реализации различного вида нагрузки.

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии.

Модуль «Прибор для измерения показателей качества электроэнергии» - 1 шт
Модуль «Прибор для измерения показателей качества электроэнергии» предназначен для определения основных показателей качества электроэнергии в сетях переменного тока.

Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Цифровой трехфазный ваттметр» 30В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...30В) предназначен для измерения мощности, потребляемой от трехфазной сети.

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.

Модуль «Активная трехфазная нагрузка 220В» - 1 шт
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.

Модуль «Модуль возбуждения синхронной машины» - 1 шт
Модуль «Модуль возбуждения синхронной машины» предназначен для возбуждения синхронной машины с магнитоэлектрической системой возбуждения.

Модуль «Модуль синхронизации» - 1 шт
Модуль «Модуль синхронизации» предназначен для подключения трехфазного синхронного генератора к сети.

Модуль «Трехполюсный автоматический выключатель» - 1 шт
Модуль «Трехполюсный автоматический выключатель» предназначен для коммутации трехфазной нагрузки и защиты ее от сверхтоков.
