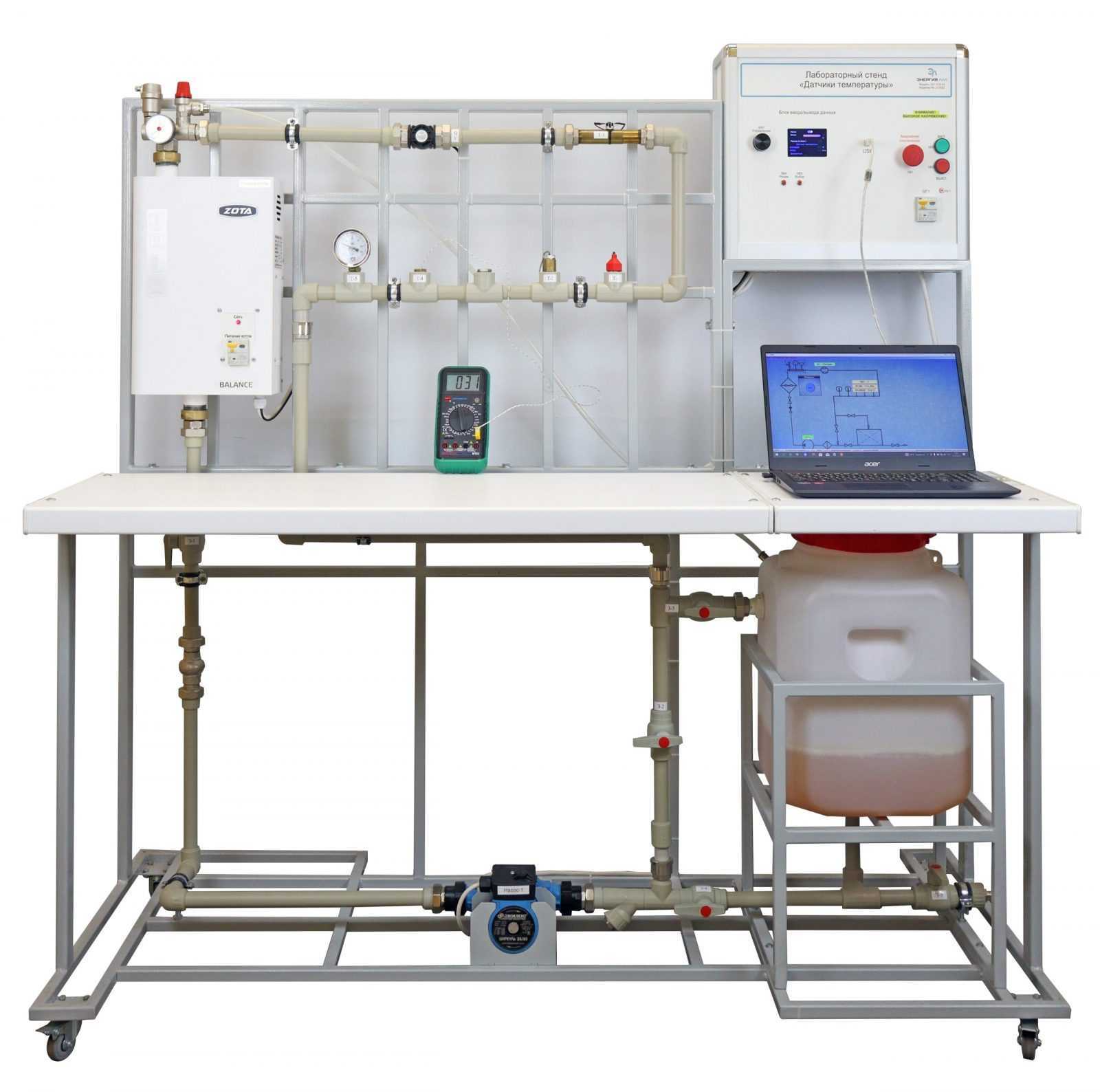

Лабораторный стенд «Датчики температуры» ✅

Лабораторный стенд «Датчики температуры» предназначен для проведения лабораторно – практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков температуры, принципов их действия, способов измерения температуры, определение относительной погрешности измерения.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Описание лабораторного оборудования

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.

Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки воды и системы измерения температуры различными приборами.

Система подготовки воды состоит из насоса, нагревателя, датчика расхода, системы заслонок.

Система измерения температуры включает в себя:

• биметаллический термометр БТ3;
• термосопротивление Pt100;
• термопара (из комплекта мультиметра);
• биметаллическое реле температуры KSD301;
• интегральный датчик температуры DS18B20.

Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок управления оборудованием стенда, включает в себя:

1. Модуль электропитания:
   • автоматический выключатель - для подачи питания стенда;
   • индикатор - для индикации наличия напряжения;
   • кнопка «ВКЛ.» – для подачи питания на блок управления;
   • кнопка «ВЫКЛ.» – для отключения питания блока управления;
   • кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
2. Блок ввода/вывода данных:
   • ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
   • кнопка «Режим» – для переключения между пунктами активного экрана;
   • кнопка «Выбор» – для переключения активных экранов;
   • энкодер «Управление» для переключения режима выбранного органа управления.
   • разъем USB – для подключения персонального компьютера.

Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных.

Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

В состав стенда входит:

• Нагреватель - нагрев и поддержания постоянной температуры до 80°С (показатель неизменный).
• Биметаллический термометр
• Термосопротивление
• Термопара
• Биметаллическое реле температуры
• Интегральный датчик температуры
• Моноблок «Датчики температуры»

Комплект поставки

1. Ноутбук 1 шт.
2. Лабораторный стенд «Датчики температуры»
3. Набор аксессуаров и документов
   1. Паспорт
   2. Техническое описание оборудование
   3. Мультимедийная методика
4. Программный комплекс
5. Руководство по выполнению базовых экспериментов
