Лабораторный стенд «Датчики расхода» предназначен для проведения лабораторно - практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков расхода, принципов их действия, способов измерения.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Описание лабораторного оборудования

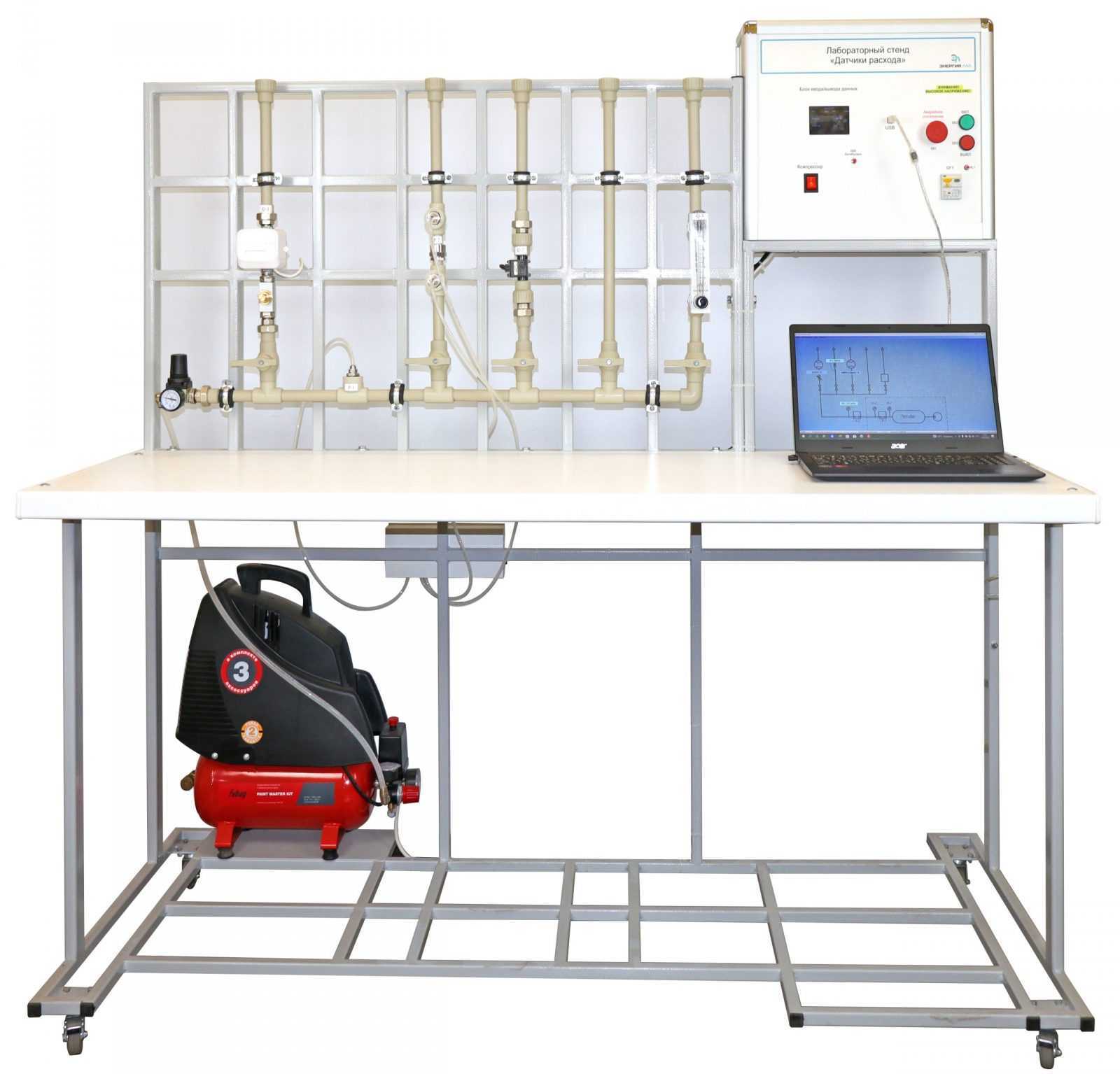

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и пневматическая система.
Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения расхода различными приборами.
Система подачи воздуха состоит из компрессора, редукционных клапанов и манометров.
Система измерения расхода включает в себя:
- счетчик газа бытовой малогабаритный;
- твердотельный высокоточный датчик расхода газа;
- ротаметр для контроля расхода газа;
- мерные диафрагмы 4 шт.
Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
- Модуль электропитания:
- автоматический выключатель - для подачи питания стенда;
- индикатор - для индикации наличия напряжения;
- кнопка «ВКЛ.» - для подачи питания на блок управления;
- кнопка «ВЫКЛ.» - для отключения питания блока управления;
- кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
- Блок ввода/вывода данных:
- ЖК-дисплей - для отображения информации о состоянии датчиков и органов управления;
- кнопка «Компрессор» - для включения/отключения компрессора;
- кнопка «Калибровка» - для калибровки показаний датчиков после включения;
- разъем USB - для подключения персонального компьютера.
Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных.
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
В основном окне программы появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения. Программа имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.
Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.
Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд.
Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводят в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.
