Лабораторный комплект по гидрологии и гидравлике «Гидроканал», 3 метра

Стенд «Гидроканал» предназначен для проведения на нем лабораторных работ в средних специальных и высших учебных заведениях для студентов изучающих следующие разделы курса гидравлики: «Гидравлический прыжок», «Истечение через водосливы». Стенд позволяет на практике закрепить теоретический материал, наглядно продемонстрировать законы и явления.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Стенд в ходе проведения лабораторных работ способствует пониманию процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы). Студенты учатся проводить гидравлические эксперименты, исследовать конкретные водные объекты, выполнять гидравлические работы и обрабатывать экспериментальные данные, делать выводы.

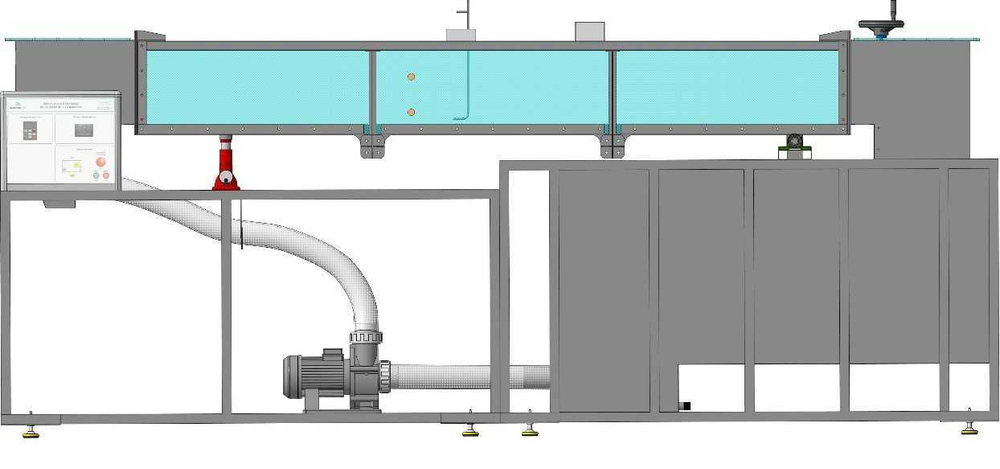

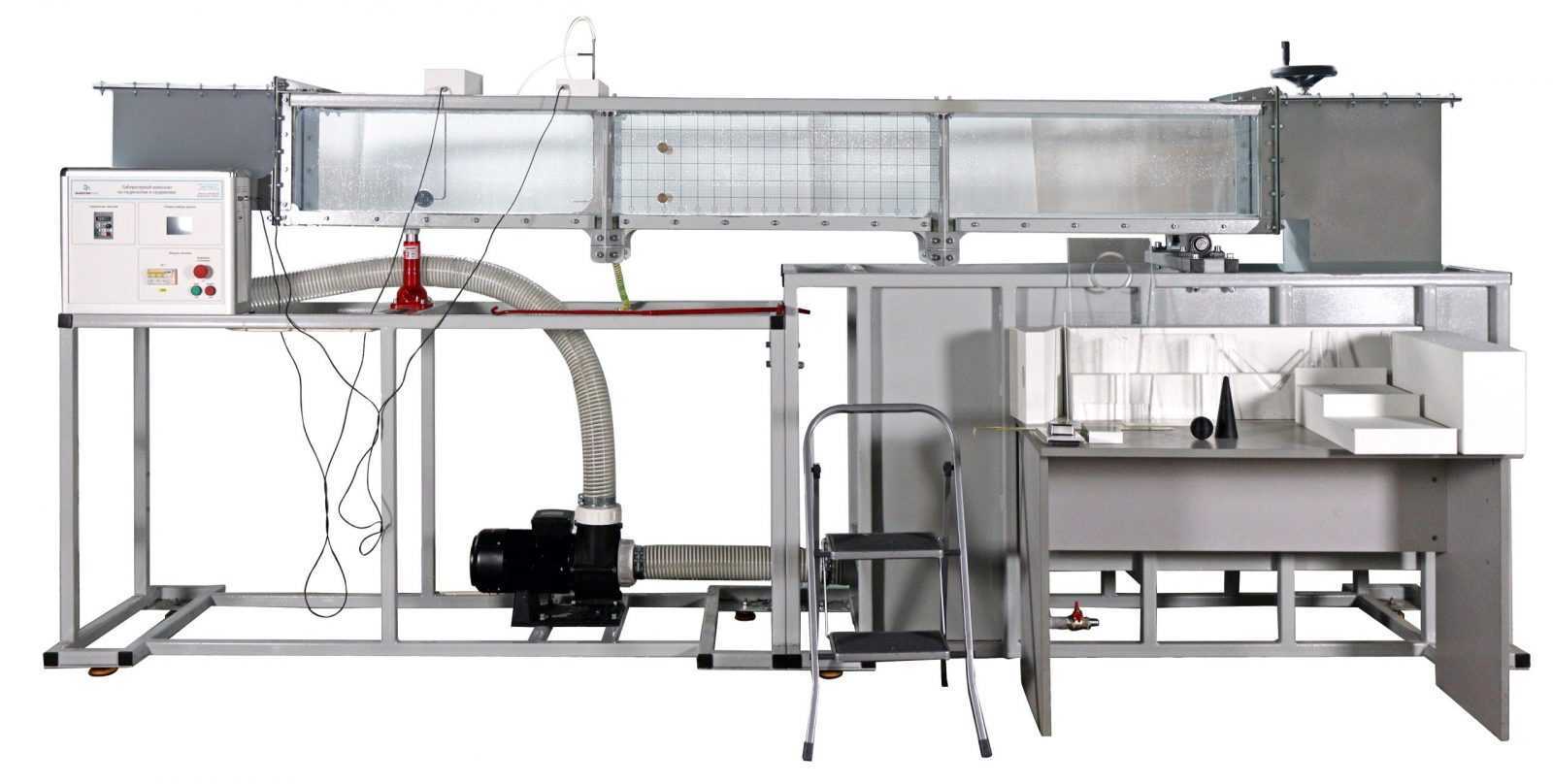

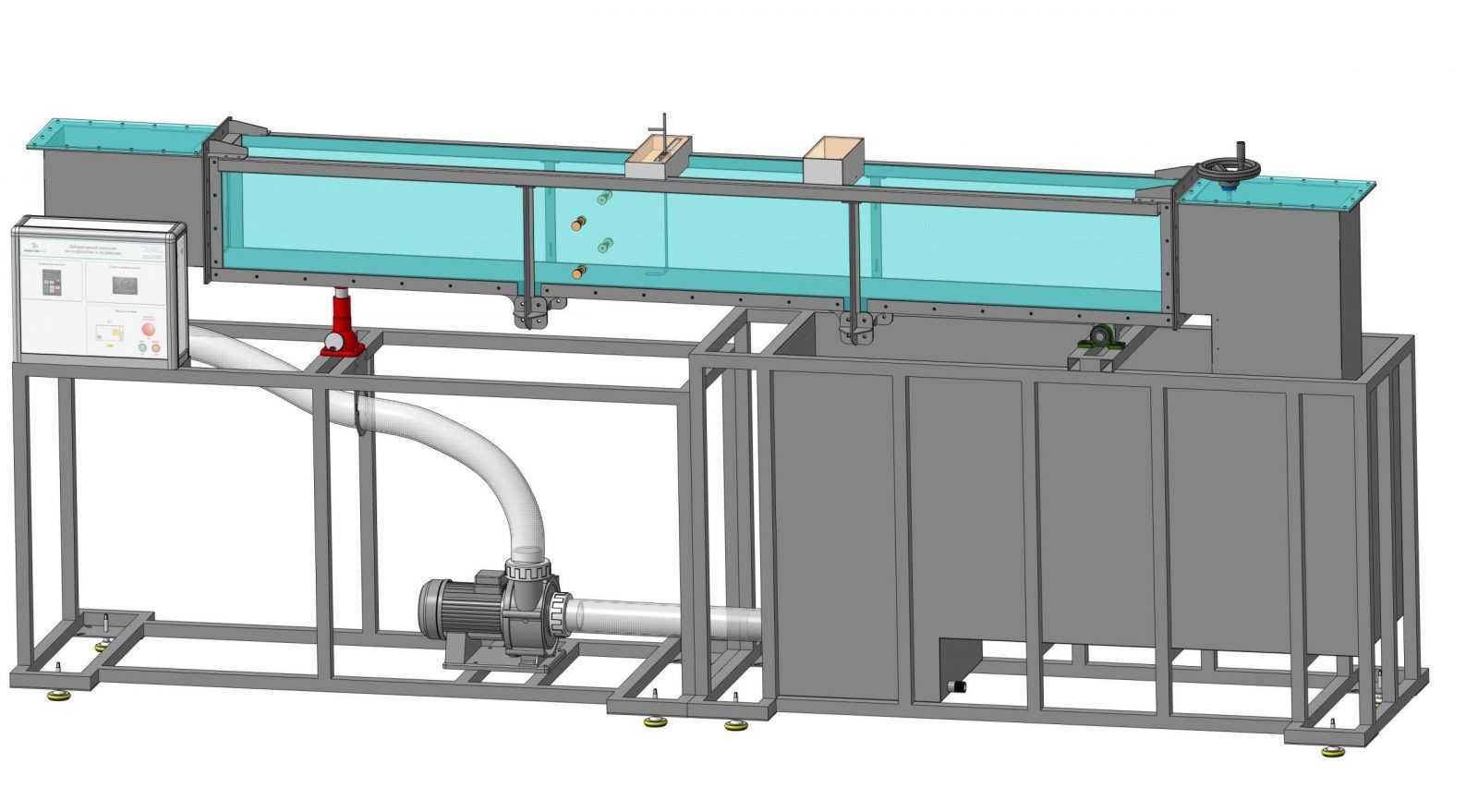

Лабораторный комплект состоит из трех основных конструкций: рамы с оборудованием стенда, рамы с технологическим баком и проточной части.

На раме смонтирован блок управления стендом. Блок предназначен для управления насосным агрегатом, а также для вывода показаний датчиков.

На основной раме смонтирован насос, обеспечивающий подачу воды в проточную часть стенда. Вода из насоса подается в бак-усреднитель.

Проточная часть является основным элементам для проведения лабораторных работ. Проток представляет собой, сварную конструкцию из стали, с прозрачными вставками из акрилового материала, с механизмом качения и опорой для домкрата, также в конструкции имеются фланцы для присоединения напорного и сточного баков. В боковых частях протока, имеется механизм фиксации предназначенный для установки различных видов водосливов, разделителей и порогов. На выходе проточной части установлена механическая задвижка, изменение положения производятся при помощи рукоятки. Изменение угла наклона проточной части производится с помощью подъемного механизма. Измерение скорости потока осуществляется трубкой Пито.

Вода из проточной части через сливную емкость попадает в технологический бак. Бак представляет собой сварную конструкцию. Гидроканал установлен на опоры.

Комплект поставки

• Стенд «Гидроканал»
• Стремянка.
• Подвижная каретка с тензометрическим датчиком.
• Различные виды водосливов – 1 комплект:
  • с тонкой стенкой;
  • с широким порогом;
  • с узким порогом;
  • круговой;
  • треугольный водослив;
  • тонкая стенка без бокового сжатия;
  • тонкая стенка с боковым сжатием;
  • разделители;
  • пороги.
• Тела различного профиля:
  • шар;
  • конус;
  • цилиндр.
• Шланг 10м.
• Каретка для крепления датчика усилия.
• Каретка для крепления трубки Пито.
• Уровень электронный.
• Ручка подъемного механизма.
• Брызгозащитный щиток сточного бака.
• Вещество для предотвращения зацветания воды в лотке.
• Учебный видеоролик.
• Методические материалы.
• Руководство по эксплуатации.
• Гарантийный талон.
• Паспорт.
