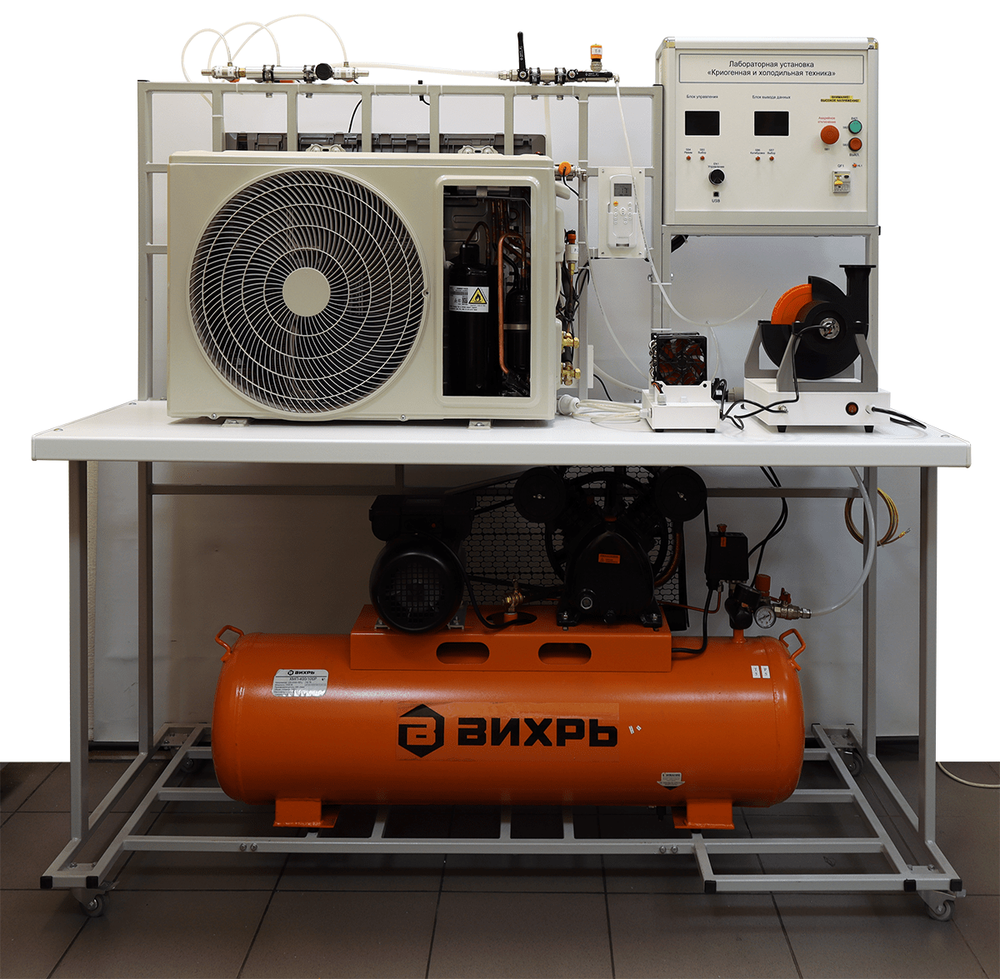

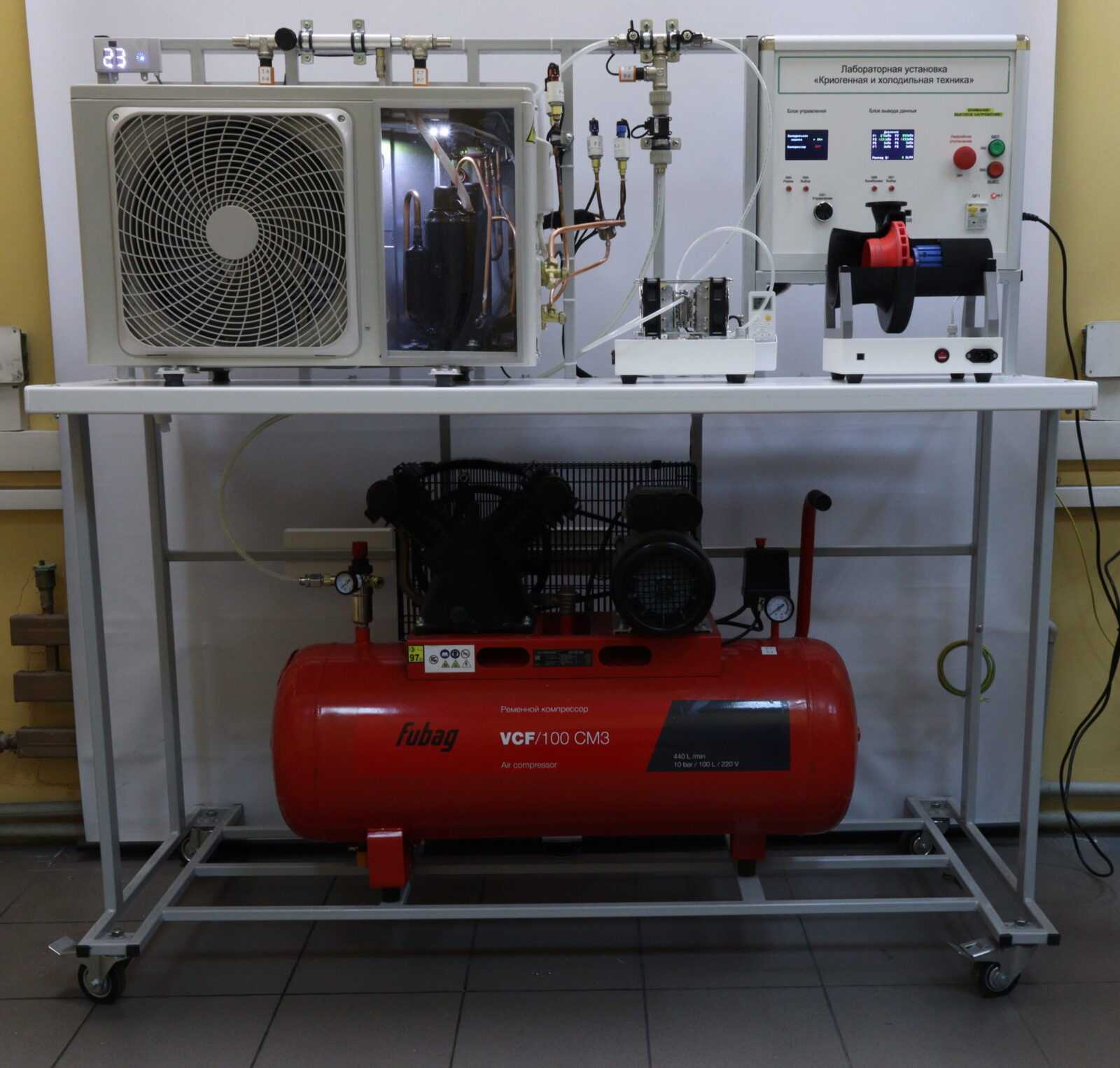

Лабораторная установка «Криогенная и холодильная техника»

Лабораторный стенд «Криогенная и холодильная техника» обеспечивает проведение лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Установка выполнена согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.

Лабораторный стенд «Криогенная и холодильная техника» предназначен для изучения устройства и принципов работы установок для получения низких температур.

Стенд позволяет проводить исследование процессов охлаждения и теплообмена в установках различного принципа действия. Предназначен для получения практических и теоретических навыков при подготовке специалистов в образовательных учреждениях по специальности «Холодильная, криогенная техника и системы жизнеобеспечения».

Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание укомплектовывается упорами «Колесо» для удобного перемещения стенда по аудитории и с тормозами для фиксации стенда.

На основании лабораторного стола жестко закреплена столешница, которая выполнена из диэлектрического материала. На лабораторном столе размещены:

• Модель парокомпрессионной холодильной установки. Модель оснащается датчиками температуры и давления, которые позволяют определить параметры цикла парокомпрессионной холодильной установки.
• Модель холодильной установки на основе элементов Пельтье, который подключается к компрессору. Модель оснащена датчиками температуры, установленными в различных точках модели. Все датчики подключаются к измерительной системе стенда.
• Демонстрационная модель турбодетандера (в разрезе).

Стенд оснащен микропроцессорной системой, которая предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.

Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном и текстовом форматах.
