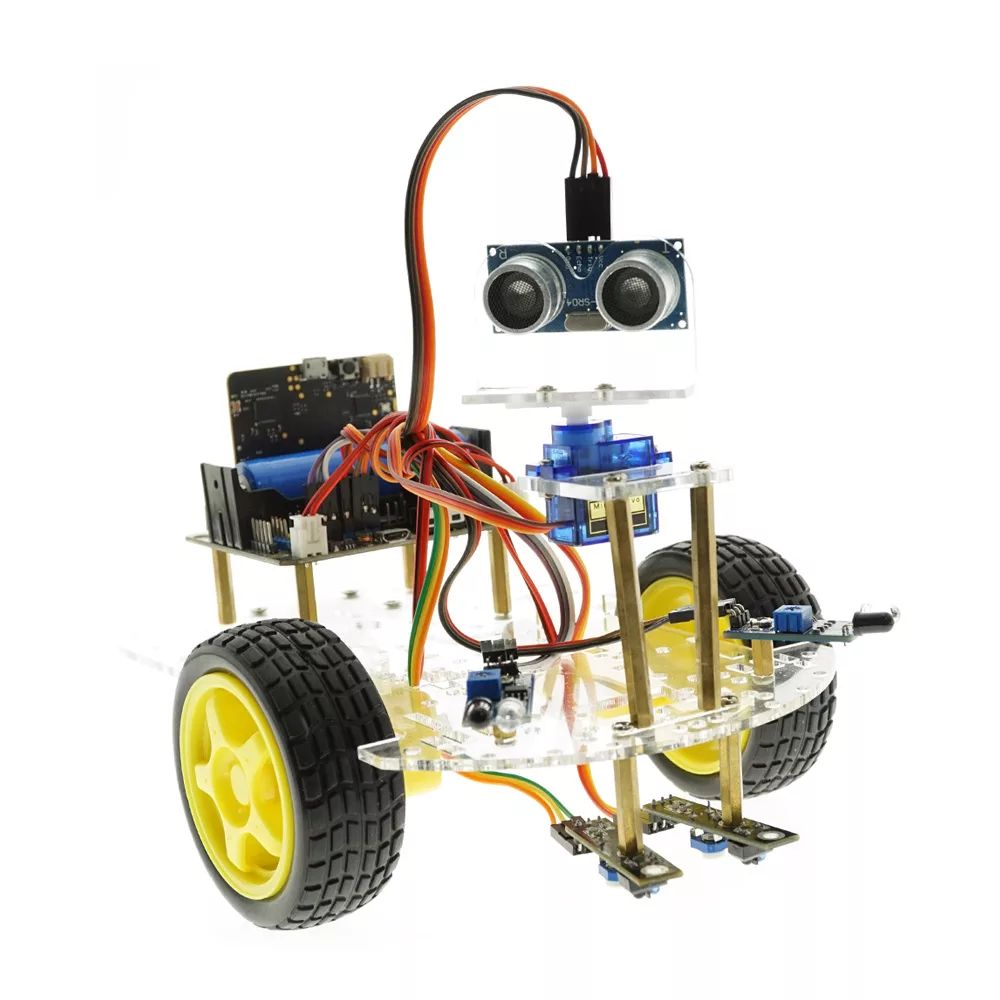

Как познакомить увлечённого инженера с основами электроники в целом и робототехники в частности? Колёсный конструктор робот RoboCar-1 – это прекрасная возможность погрузиться в увлекательный мир роботов.
Ваш первый программируемый робот конструктор!
Из этого робототехнического набора можно собрать собственного интеллектуального робота, который будет выполнять различные команды и самостоятельно ориентироваться в окружающем пространстве. Благодаря тому, что в комплекте поставки идет ультразвуковой датчик расстояния HC-SR04, робот-автомобиль способен во время движения обнаруживать и объезжать препятствия, встречающиеся на его пути.
Робототехники по достоинству оценят преимущества:
- гибкость настройки и программирования машинки
- возможность модернизации её комплектации
- простота сборки и управления
Блок управления роботом включает в себя дружелюбный и простой в освоении микроконтроллер Uno совместимый. Для его программирования достаточно скачать и установить на свой компьютер бесплатную программу Arduino IDE.
Польза от занятий с RoboCar-1
Плюсов от занятий робототехникой много. С помощью электронного конструктора RoboCar можно изучать робототехнику как в первом классе, так и на первых курсах института. Набор прекрасно подходит для проведения различных образовательных мероприятий среди юных любителей робототехники, а также может использоваться для участия в любых конкурсах и соревнованиях роботов.
Увлекшись сборкой робота-конструктора RoboCar-1 можно приобрести следующие навыки:
- развивается мелкая моторика, мышление, логика
- внимательность к деталям
- усидчивость
- умение следовать инструкции и работать с творческими проектами
Технические характеристики:
| Характеристики платформы RoboCar-1 |
| Управляющий контроллер |
плата UNO R3 (Arduino-совместимый контроллер) |
| Управление |
управление автомобилем через среду программирования Arduino |
| Программирование |
среда разработки Arduino IDE |
| Управление двигателем |
драйвер шагового двигателя и двигателя постоянного тока L298N |
| Функциональные возможности |
возможность перемещения вперед, назад и выполнять повороты,
обнаружение и объезд препятствий,
измерение расстояния до препятствий |
| Характеристики контроллера UNO R3 |
| Микроконтроллер |
ATmega328 |
| Рабочее напряжение |
5 В |
| Входное напряжение (рекомендуемое) |
7-12 В |
| Входное напряжение (предельное) |
6-20 В |
| Цифровые входы/выходы |
14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы |
6 |
| Постоянный ток через вход/выход |
40 мА |
| Постоянный ток для вывода 3.3 В |
50 мА |
| Флеш-память |
32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика |
| ОЗУ |
2 Кб (ATmega328) |
| EEPROM |
1 Кб (ATmega328) |
| Тактовая частота |
16 МГц |
| Характеристики сервопривода SG90 |
| Напряжение питания |
3.5 - 6 В |
| Скорость без нагрузки |
0.12 с/60° (4.8 В),
0.10 с/60° (6 В) |
| Вращающий момент при заторможенном роторе |
1.5 кг/см (4.8 В)
1.7 кг/см (6 В) |
| Рабочая "мертвая зона" |
5 мкс |
| Рабочая температура |
- 30 ∼ + 60°С |
| Вес |
9 г |
| Характеристики ультразвукового дальномера HC SR04 |
| Напряжение питания |
5 В |
| Рабочий ток |
15 мА |
| Ток в режиме ожидания |
< 2 мА |
| Угол обзора |
15° |
| Сенсорное разрешение |
0.3 см |
| Угол измерения |
30° |
| Ширина импульса |
10-6с |
| Контакты |
контакт питания положительного типа – +5В,
Trig (Т) – выход сигнала входа,
Echo (R) – вывод сигнала выхода,
GND – вывод «Земля» |
| Характеристики модуля L298 |
| Напряжение питания логики |
5 В |
| Потребляемый логикой ток |
36 мA |
| Напряжение питания моторов |
от 5 В до 35 В |
| Рабочий ток драйвера |
2 А |
| Пиковый ток драйвера |
3 А |
| Максимальная мощность |
20 Вт (при температуре 75°С) |
| Диапазон рабочих температур |
- 25°С - 135°С |
| Размеры модуля |
43.5 х 43.2 х 29.4 мм |
|
| Общие характеристики |
| Материал |
печатная плата |
| Питание |
3.7 В (18650 литий-ионный аккумулятор) |
| Габариты |
220 x 145 x 145 мм |
| Вес брутто |
596 г |
Комплектация:
- плата UNO R3 (Arduino-совместимый контроллер) – 1 шт
- USB кабель – 1 шт
- драйвер шагового двигателя и двигателя постоянного тока L298 – 1 шт
- платформа машинки – 1 шт
- плата расширения совместимая Arduino Uno Shield– 1 шт
- соединительные провода 4P (мама-мама) – 1 шт
- пластина фиксации аккумуляторного отсека – 1 шт
- соединительные провода 2P (папа-мама) – 1 шт
- адаптер для батареек – 1 шт
- винт М3 х 8 мм – 30 шт
- стойка М3 х 25 мм – 8 шт
- стойка М3 х 10 мм – 4 шт
- винт М3 х 30 мм – 5 шт
- соединительные провода 2P 20 см – 4 шт
- гайка М3 – 12 шт
- хомут – 2 шт
- винт М3 х 10 мм – 3 шт
- сервопривод TowerPro SG90 и крепеж к нему– 1 шт
- стойка М3 х 50 мм – 2 шт
- соединительные провода 4P (мама-мама) – 2 шт
- винт М3 х 8 мм – 4 шт
- крепеж мотора – 4 шт
- ультразвуковой модуль HC-SR04 – 1 шт
- колесо 65 мм – 2 шт
- мотор-редуктор – 2 шт
- шаровая опора – 1 шт
- пошаговая инструкция по сборке мобильного робота RoboCar-1 на русском языке – 1 шт
