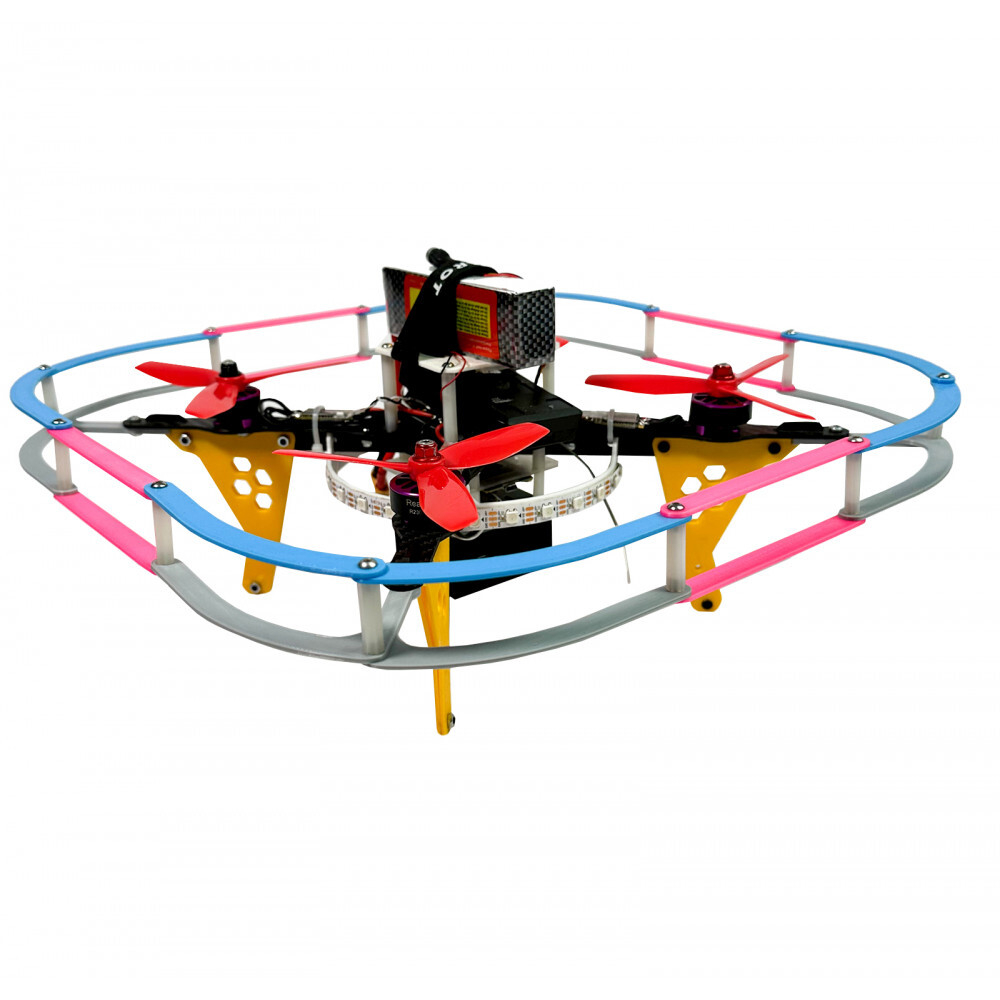

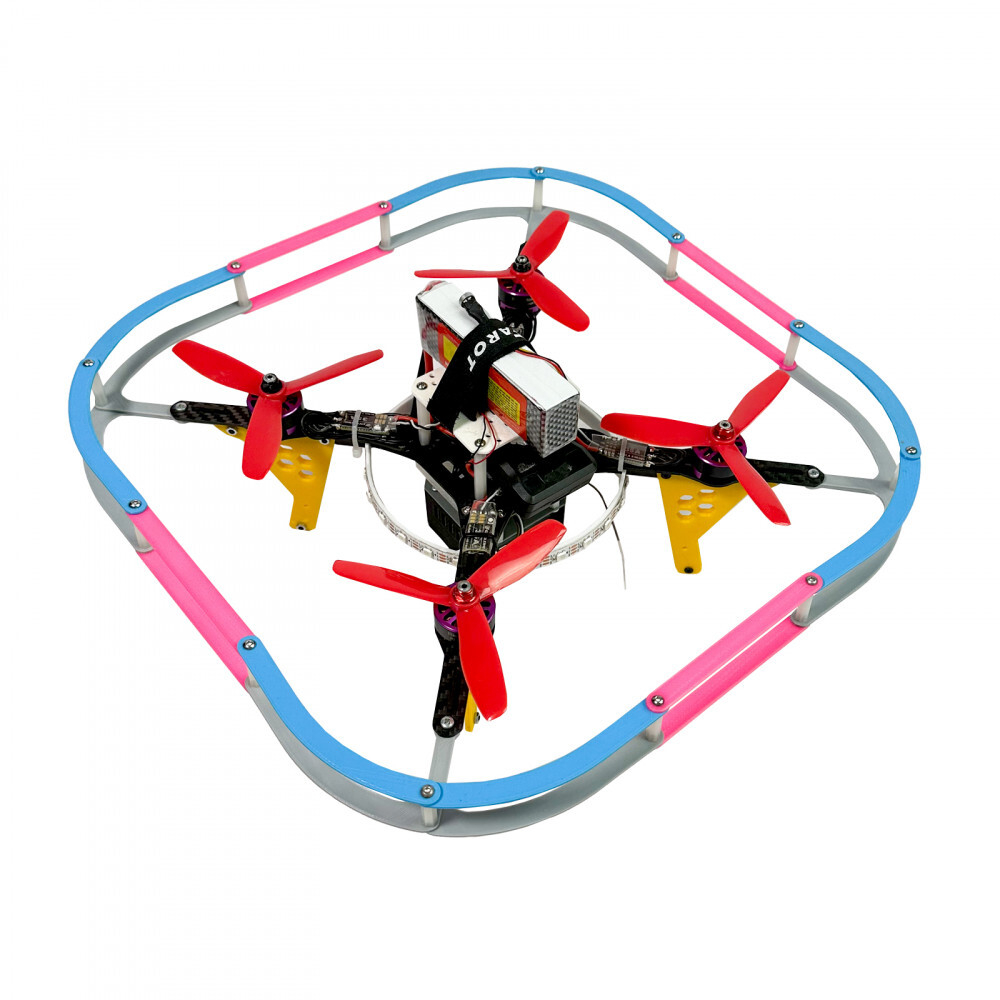

Конструктор программируемого квадрокоптера Phoenix 4 Standart

Конструктор беспилотного летательного аппарата может применятся для исследований и разработок. Штатный полетный контроллер позволяет менять программное обеспечение, дорабатывать существующее, а также разрабатывать его самостоятельно. Возможно использование различных типов полетных контроллеров. Компания разработчик постоянно проводит работу по совершенствованию конструктора, поэтому поставляемые части могут отличаться в лучшую сторону по качественным параметрам, от указанных в данном описании.

Предназначен для изучения конструкции мультроторных беспилотных летательных аппаратов, их проектирования, сборки, обучения основам визуального пилотирования и основам программирования с использованием ультразвуковых и GPS датчиков, ArUco меток.

Технические характеристики:

• Размер диагонали: 210 мм
• Время зарядки: до 30 минут
• Максимальное время в воздухе: до 15 минут
• Радиус действия пульта: до 100 м
• Тяга ВМГ: 450 г
• Материал рамы: поликарбонат
• Аккумулятор: 11,1 В, 1600 мАч
• Моторы: 2205/2306
• Количество показателей телеметрии: 32
• Возможность соединения с наземной управляющей станцией QGroundControl по Wi-Fi
• Возможность беспроводной калибровки датчиков
• Возможность построения графиков по параметрам телеметрии
• Возможность программирования автономного полета квадрокоптера на языке программирования Phyton

Комплектация поставки:

• Полетный контроллер PixHawk / PixRacer
• Плата распределения питания
• Регулятор оборотов (ESC) 4-в-1 или 4 шт
• Бесколлекторный электродвигатель 4 шт
• Пропеллер пластиковый
• BEC, преобразователь напряжения
• Литиевая аккумуляторная батарея
• Индикатор уровня заряда батареи
• Зарядное устройство
• Одноплатный микрокомпьютер
• Цифровая видеокамера с шлейфом для однопалатного компьютера
• Лазерный датчик расстояния
• Модуль памяти с установленным ПО для одноплатного компьютера
• Плата микроконтроллера
• Светодиодная лента адресная
• Кабель Micro-USB
• Макетная плата
• Набор резисторов
• Провод медный многожильный с силиконовой изоляцией
• Набор термоусадок
• Разъёмы силовые
• Комплект радиоаппаратуры управления
• Кабель для симулятора
• Соединительный кабель для телеметрии и полетных контроллеров
• Комплект соединительных проводов для Arduino и макетных плат
• Рама квадрокоптера
• Защита пропеллеров совместимая с рамой квадрокоптера
• Комплект крепежа
• Комплект ручного инструмента
• Методические материалы на электронном носителе или сайте производителя
• Набор ArUco-маркеров
